2.
Quite las dos tuercas de la abrazadera.
3. Extraiga la batería.
4. Instale siguiendo el procedimiento de desmontaje en orden inverso.
Nota: Si se desechan incorrectamente en
la naturaleza, la solución ácida y el plomo
contenidos en la batería pueden contaminar
el suelo, el subsuelo y el agua, además de
causar daños en la salud humana.
COMPROBACIÓN DE LAS
HOJAS DEL LIMPIADOR Pase la punta de los dedos sobre el borde
de la hoja para comprobar la aspereza. Frote las hojas del limpiador con líquido
lavaparabrisas o agua aplicada con una
esponja o paño suave.
CAMBIO DE LAS HOJAS DEL
LIMPIADOR
Cambio de las hojas del
limpiaparabrisas
Nota:
Las hojas del limpiaparabrisa tienen
longitudes diferentes. Si instala hojas de la
longitud incorrecta, es posible que el sensor
de lluvia no funcione correctamente. 1. Levante el brazo del limpiador.
2.
Coloque la hoja del limpiador en ángulo
recto respecto al brazo del limpiador. 126
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.comE164691 E203709 E9378312 E937843

3. Presione la palanca de bloqueo.
4. Desactive la hoja del limpiador desde
el brazo del limpiador.
5. Deslice la hoja del limpiador hacia el lado. 6. Desmonte la hoja del limpiador.
7. Instale siguiendo el procedimiento de
desmontaje en orden inverso.
Asegúrese de que la hoja del limpiador
quede fija en su lugar.
Cambio de la hoja del
limpiaparabrisass trasero
1. Levante los brazos del limpiador hasta
el máximo permitido y sosténgalo. 2. Aparte la hoja del limpiador del brazo
del limpiador.
3. Instale el limpiador nuevo alineándolo
con la ranura del brazo del limpiador y
engánchelos.
Nota: Asegúrese de que la hoja del
limpiador quede fija en su lugar.
DESMONTAJE DE FAROS
1. Abra el cofre. Ver Apertura y cierre
del cofre (página 120).
127
Figo/Ka (CDU) , esMEX Mantenimiento
procarmanuals.com54E93785 6E93786 E183236

2. Retire los tornillos y pasadores.
3. Levante el lado exterior del faro para
desprenderlo del punto de fijación
interior.
4. Jale el faro tanto como pueda hacia el
centro del vehículo y retírelo. 5. Desenchufe los dos conectores
eléctricos. Nota:
Al ajustar el faro, asegúrese de
reconectar el conector eléctrico
correctamente.
Nota: Al ajustar el faro, asegúrese de fijarlo
por completo en el punto de fijación inferior.
CAMBIO DE FOCOS - 4
PUERTAS AVISOS
Apague las luces y el vehículo.
Permita que se enfríe el foco antes
de quitarlo.
No toque el cristal del foco.
Nota:
Únicamente utilice focos de la
especificación correcta.
Ver Tabla de especificaciones de los
focos (página 134).
Nota: Las siguientes instrucciones
describen cómo retirar los focos. Ponga los
reemplazos en orden inverso a menos que
se indique lo contrario.
Faro delantero
Nota: Desmonte las cubiertas para acceder
a los fusibles.
128
Figo/Ka (CDU) , esMEX Mantenimiento
procarmanuals.comE1444332423 E164963

Faro de luz baja y alta
A
Luces direccionales
B
Luz de posición
C
Faro de luz baja y alta 1. Desconecte el conector eléctrico.
2. Retire la funda.
3. Libere el broche y quite el foco.
Nota:
No toque el cristal del foco. Luz de posición
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione el foco y gírelo hacia la izquierda para retirarlo.
Indicador de dirección
1. Desconecte el conector eléctrico. 2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione suavemente el foco en el portafocos, gírelo hacia la izquierda y
desmóntelo.
129
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.comABCE174675 23E174676 23E176168 23E174677

Luces de niebla delanteras
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
Nota: No toque el cristal del foco.
Luces traseras 1. Retire los tornillos.
2. Desmonte la luz. 3. Desconecte el conector eléctrico.
4. Desmonte los tornillos y libere el
soporte del bulbo. 5. Presione suavemente el foco en el
portafocos, gírelo hacia la izquierda y
desmóntelo.
A. Luz de freno
B. Luz indicadora
C. Luces de reversa
D. Luz trasera y faro trasero para niebla
Luz de freno montada en alto
central
Nota: Estos no son elementos reparables.
Consulte con su distribuidor autorizado si
fallan.
130
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.com12E174678 1E175762 443E175760 BDACE205819

Luz del portaplacas
3
2
1
E72789
1. Libere con cuidado el clip de resorte.
2. Desmonte la luz.
3. Retire el bulbo.
Luz interior
E99452
2
3
1
1. Retire cuidadosamente la luz.
2. Gire el portabulbos hacia la izquierday retírelo.
3. Retire el bulbo.
Luz del compartimiento de
equipaje, Luz de espacio para los
pies y Luz de compuerta levadiza
E72784
1. Haga palanca con cuidado para desmontar la luz.
2. Retire el bulbo.
CAMBIO DE FOCOS - 5
PUERTAS
AVISOS
Apague las luces y el vehículo.
Permita que se enfríe el foco antes
de quitarlo.
No toque el cristal del foco.
Nota: Únicamente utilice focos de la
especificación correcta.
Ver Tabla de especificaciones de los
focos (página 134).
Nota: Las siguientes instrucciones
describen cómo retirar los focos. Ponga los
reemplazos en orden inverso a menos que
se indique lo contrario.
131
Figo/Ka (CDU) , esMEX
Mantenimiento
procarmanuals.com

Faro delantero
Nota:
Desmonte las cubiertas para acceder
a los fusibles. Faro de luz baja y alta
A
Luces direccionales
B
Luz de posición
C
Faro de luz baja y alta 1. Desconecte el conector eléctrico.
2. Retire la funda.
3. Libere el broche y quite el foco.
Nota:
No toque el cristal del foco. Luz de posición
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione el foco y gírelo hacia la izquierda para retirarlo.
Indicador de dirección
1. Desconecte el conector eléctrico. 2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione suavemente el foco en el portafocos, gírelo hacia la izquierda y
desmóntelo.
132
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.comABCE174675 23E174676 23E176168 23E174677

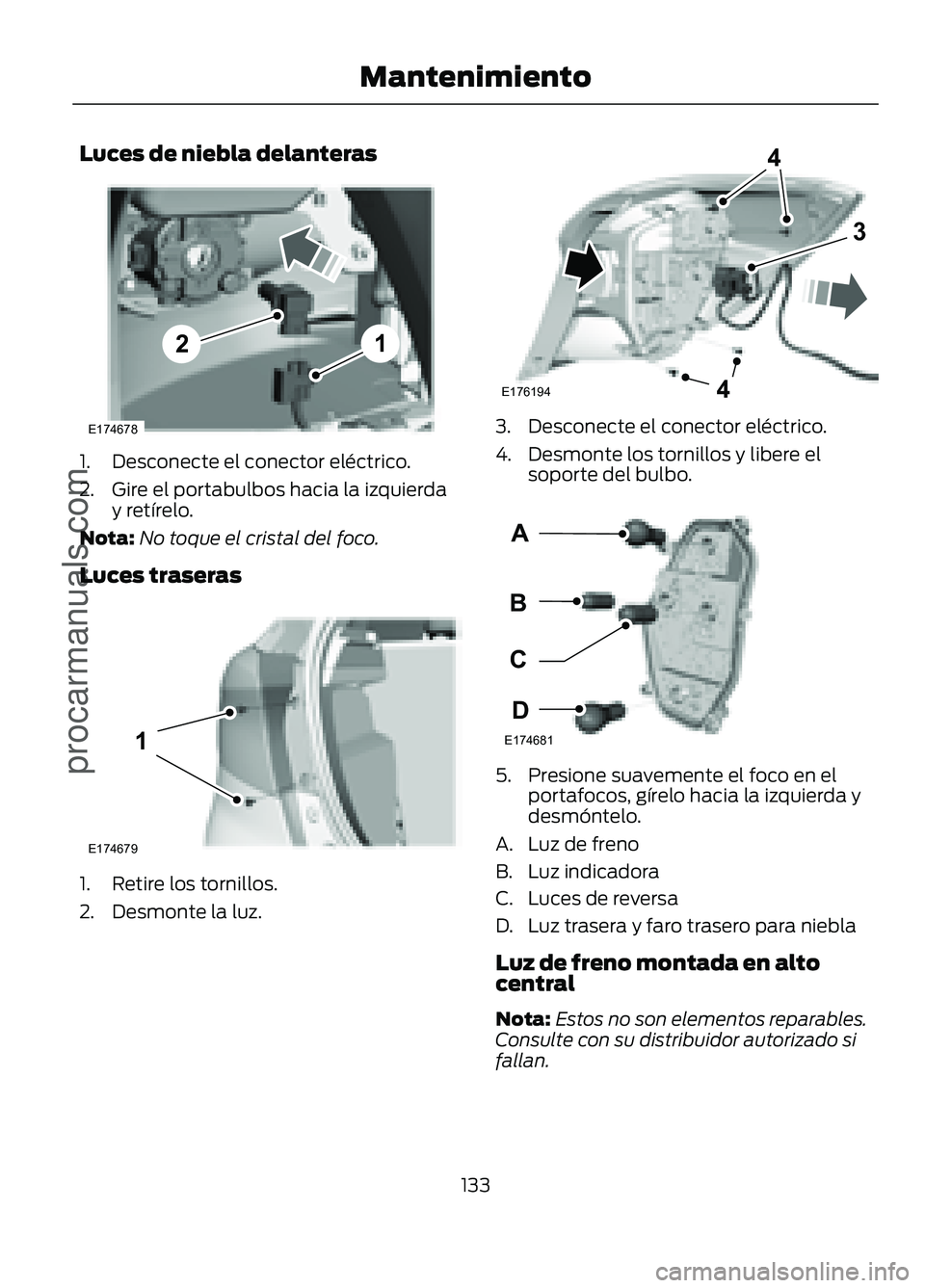

Luces de niebla delanteras
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
Nota: No toque el cristal del foco.
Luces traseras 1. Retire los tornillos.
2. Desmonte la luz. 3. Desconecte el conector eléctrico.
4. Desmonte los tornillos y libere el
soporte del bulbo. 5. Presione suavemente el foco en el
portafocos, gírelo hacia la izquierda y
desmóntelo.
A. Luz de freno
B. Luz indicadora
C. Luces de reversa
D. Luz trasera y faro trasero para niebla
Luz de freno montada en alto
central
Nota: Estos no son elementos reparables.
Consulte con su distribuidor autorizado si
fallan.
133
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.com12E174678 1E174679 443E176194 ABDCE174681
