2017 FORD FIGO Owners Manual

INFORMACIÓN GENERAL
Es posible que su vehículo tenga una
etiqueta adhesiva con los datos de presión
de aire de las llantas, ubicada en la
apertura de la puerta del conductor.
Revise y ajuste la presión de las llantas en
frío.
Nota:
Compruebe las presiones de aire de
las llantas regularmente para optimizar la
economía del combustible.
Nota: Use solo tamaños de llantas y ruedas
aprobados. El uso de otros tamaños podría
dañar el vehículo.
Nota: Si cambia el diámetro de las llantas
de fábrica, es posible que el velocímetro no
muestre la velocidad correcta.
Nota: Si pretende cambiar el diámetro de
las llantas de fábrica, pregunte a su
distribuidor autorizado sobre sus opciones.
CUIDADO DE LAS LLANTAS
Nota: Al estar estacionado junto al borde
de una banqueta, no toque el costado de la
llanta.
Si debe estacionarse en una colina, hágalo
lentamente y con las llantas en ángulo
recto respecto a la banqueta.
Revise las bandas de rodadura
periódicamente en busca de cortes,
cuerpos extraños o desgaste irregular. Un
desgaste irregular puede indicar que la
llanta no está alineada con las
especificaciones.
Revise la presión de las llantas (incluida la
de refacción) cuando estén frías, una vez
cada dos semanas o antes de empezar un
recorrido. Riesgos en la carretera
No importa lo cuidadoso que sea al
conducir, siempre existe la posibilidad de
que se desinfle una llanta en la carretera.
Conduzca lentamente hasta el área segura
más cercana, lejos del tráfico. Esto puede
dañar más la llanta desinflada, pero su
seguridad es más importante.
Si siente una vibración o alteración del
manejo mientras conduce, o sospecha que
una llanta o el vehículo están dañados,
disminuya inmediatamente la velocidad.
Conduzca con precaución hasta que pueda
salirse en forma segura de la carretera.
Pare y revise si hay daño en las llantas. Si
una llanta está dañada o desinflada,
quítela y reemplácela por la llanta de
refacción.
Alineación
Una mala sacudida por golpear el borde
de las banquetas o un bache puede
provocar que las llantas delanteras se
desalineen o se dañen. Si su vehículo
parece tirar hacia un lado mientras
conduce, es posible que las llantas hayan
perdido la alineación. Haga que un
distribuidor autorizado revise
periódicamente la alineación de las llantas.
La desalineación de las llantas delanteras
o traseras puede causar un desgaste
disparejo o rápido de la llanta y un
distribuidor autorizado debe corregirla. Los
vehículos con tracción en todas las llantas
y aquellos con suspensión trasera
independiente pueden requerir alineación
de las cuatro llantas.
Una llanta desbalanceada y un conjunto
de llantas puede tener como resultado el
desgaste irregular de las llantas.
Nota:
La falla de la llanta debida a una
falta de alineación o balanceo no está
cubierta en la garantía.
Nota: La alineación y el balanceo es
responsabilidad del propietario del vehículo.
142
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.com

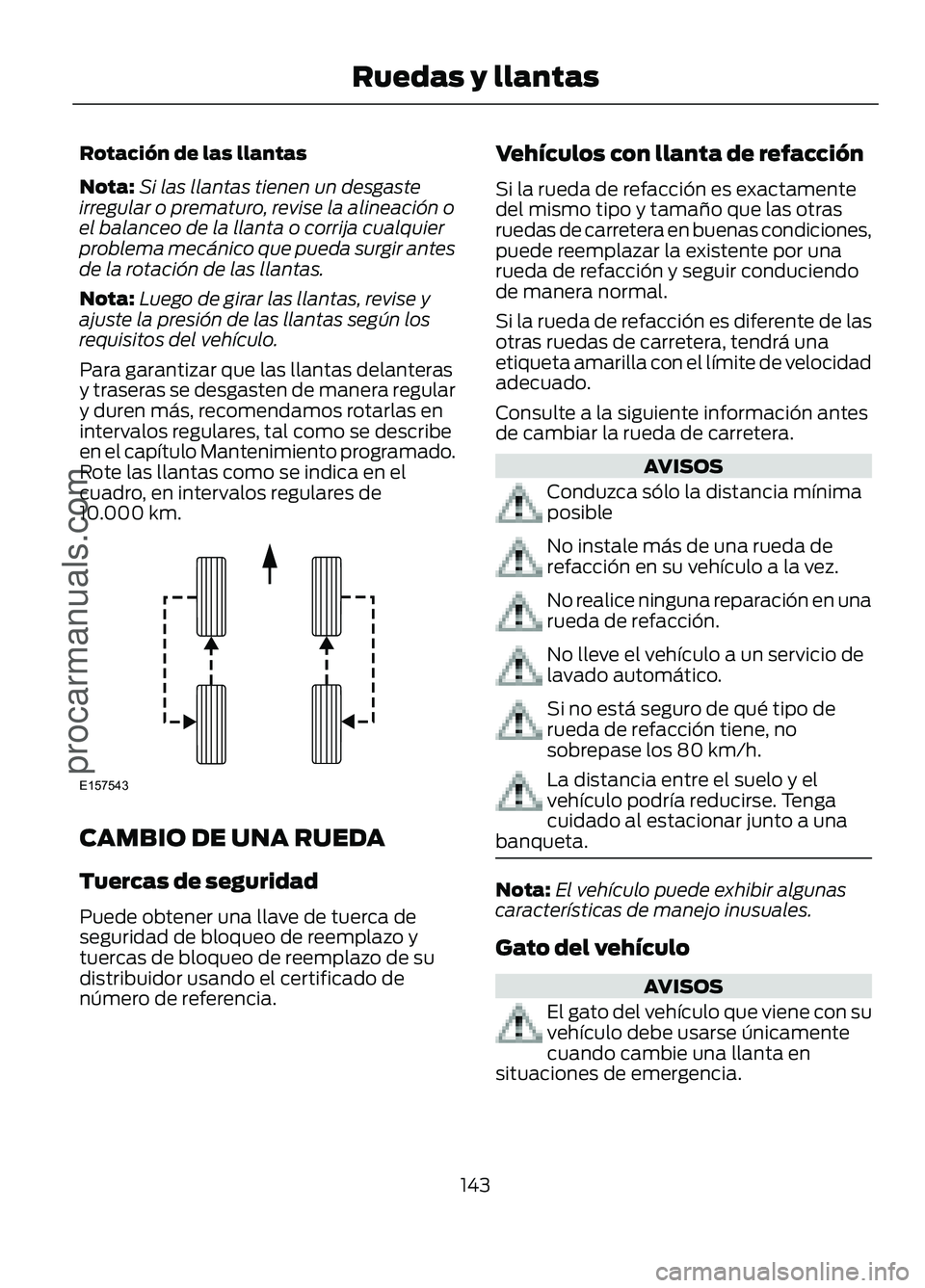

Rotación de las llantas
Nota:
Si las llantas tienen un desgaste
irregular o prematuro, revise la alineación o
el balanceo de la llanta o corrija cualquier
problema mecánico que pueda surgir antes
de la rotación de las llantas.
Nota: Luego de girar las llantas, revise y
ajuste la presión de las llantas según los
requisitos del vehículo.
Para garantizar que las llantas delanteras
y traseras se desgasten de manera regular
y duren más, recomendamos rotarlas en
intervalos regulares, tal como se describe
en el capítulo Mantenimiento programado.
Rote las llantas como se indica en el
cuadro, en intervalos regulares de
10.000 km. CAMBIO DE UNA RUEDA
Tuercas de seguridad
Puede obtener una llave de tuerca de
seguridad de bloqueo de reemplazo y
tuercas de bloqueo de reemplazo de su
distribuidor usando el certificado de
número de referencia. Vehículos con llanta de refacción
Si la rueda de refacción es exactamente
del mismo tipo y tamaño que las otras
ruedas de carretera en buenas condiciones,
puede reemplazar la existente por una
rueda de refacción y seguir conduciendo
de manera normal.
Si la rueda de refacción es diferente de las
otras ruedas de carretera, tendrá una
etiqueta amarilla con el límite de velocidad
adecuado.
Consulte a la siguiente información antes
de cambiar la rueda de carretera.
AVISOS
Conduzca sólo la distancia mínima
posible
No instale más de una rueda de
refacción en su vehículo a la vez.
No realice ninguna reparación en una
rueda de refacción.
No lleve el vehículo a un servicio de
lavado automático.
Si no está seguro de qué tipo de
rueda de refacción tiene, no
sobrepase los
80 km/h.
La distancia entre el suelo y el
vehículo podría reducirse. Tenga
cuidado al estacionar junto a una
banqueta. Nota:
El vehículo puede exhibir algunas
características de manejo inusuales.
Gato del vehículo AVISOS
El gato del vehículo que viene con su
vehículo debe usarse únicamente
cuando cambie una llanta en
situaciones de emergencia.
143
Figo/Ka (CDU) , esMEX Ruedas y llantas
procarmanuals.comE157543

AVISOS
Antes de usar el gato del vehículo,
compruebe que no esté dañado ni
deformado y que la rosca esté
lubricada y libre de materia extraña. Nunca coloque nada entre el gato y
el suelo, o entre el gato y el vehículo.
Nota:
Use un gato con una capacidad de
levantamiento mínima de 1.5 toneladas y
una placa de levantamiento con un
diámetro mínimo de 80 mm.
Retiro y almacenamiento del gato y del
tirante de la rueda del vehículo
1. Desmonte la cubierta tapizada de la llanta. 2. Gire a la izquierda el perno que sujeta
la llanta de refacción, retírelo y quite la
llanta de refacción. 3. Gire a la izquierda el perno que sujeta
el gato del vehículo, retírelo y quite el
gato del vehículo. 4.
A fin de guardar correctamente el gato
y la llanta de refacción del vehículo,
alinee la cabeza de flecha en el brazo
superior del gato con la marca en el
brazo inferior.
144
Figo/Ka (CDU) , esMEX Ruedas y llantas
procarmanuals.comE166564 E177389 E166625

Nota:
Asegure el gato del vehículo con el
perno de sujeción en el orificio correcto de
la carrocería del vehículo.
5. Guarde el gato del vehículo y asegúrelo
girando el tornillo a la derecha. Nota:
Asegure la llanta desinflada con el
perno de sujeción en el orificio izquierdo de
la carrocería del vehículo.
6. Guarde la llanta desinflada y asegúrela
girando el tornillo a la derecha.
7. Vuelva a instalar la cubierta tapizada de la rueda.
Puntos de apoyo y levantamiento ALERTA
Use únicamente en los puntos de
elevación con gato especificados. Si
usa otras posiciones, se podrían
dañar la carrocería, dirección, suspensión,
motor, sistema de frenado o tuberías de
combustible. 145
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE177389 E166564

Utilizar solo en emergencias
A
Mantenimiento
B
146
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE92658AB

El gato se debe colocar entre las marcas
grabadas en el estribo. Ensamble del tirante de la rueda
ALERTA
Al regresar la extensión del tirante
de la rueda a su posición original,
tenga cuidado de no apretarse los
dedos. Nota:
Asegúrese de extender
completamente el tirante de la rueda. Extienda el tirante de la rueda.
Extracción del embellecedor de
rueda
1. Afloje las tuercas de seguridad.
2. Ubique el gato en posición bajo el
vehículo hasta que la llanta se levante
del suelo.
147
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE192288 E92932 E93020 E122546

3. Retire las tuercas de seguridad y la
tapa de la rueda.
Cómo quitar una llanta de
carretera AVISOS
Estacione su vehículo de manera que
no estorbe y que usted no esté en
peligro.
Coloque un triángulo de advertencia.
Asegúrese de que el vehículo esté
sobre suelo firme y nivelado con las
llantas apuntando directamente
hacia delante. Apague el encendido y aplique el
freno de estacionamiento.
Si el vehículo tiene transmisión
manual, mueva la palanca selectora
a primera velocidad o a engrane de
reversa. Pida a los pasajeros que bajen del
vehículo.
Asegure la llanta opuesta
diagonalmente con un bloque
apropiado o con una cuña para
llanta. No trabaje debajo del vehículo
cuando solo esté apoyado en el gato. AVISOS
Asegúrese de que el gato esté
vertical con respecto al punto de
elevación y que la base esté plana
sobre el suelo. No deje las llantas de aleación
volteadas hacia el suelo ya que se
dañará la pintura.
Nota:
La rueda de refacción se encuentra
debajo de la cubierta del piso en el
compartimiento de equipaje.
1. Instale la llave de tuerca de seguridad de bloqueo. 2. Afloje las tuercas de seguridad.
3. Ubique el gato en posición bajo el
vehículo hasta que la llanta se levante
del suelo.
4. Quite las tuercas de seguridad y la llanta.
148
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE164275 E12188721

Instalación de una llanta de
carretera
AVISOS
Asegúrese de que las flechas de las
llantas direccionales apunten en la
dirección de la rotación cuando el
vehículo avance. Si tiene que ajustar una
llanta de refacción con las flechas
apuntando en la dirección opuesta, pida a
un distribuidor autorizado que reajuste la
llanta en la dirección correcta. Use solo tamaños de llantas y ruedas
aprobados. Usar otros tamaños
podría dañar el vehículo e invalidar
la Aprobación nacional de llantas. Ver
Presiones de las llantas (página 150). Asegúrese de que no haya
lubricación (grasa o aceite) en las
roscas o la superficie entre las
salientes y tuercas de las ruedas. Esto
puede hacer que las tuercas de las
salientes se suelten mientras se conduce. No use llantas planas en vehículos
que originalmente no las incluían.
Comuníquese con un distribuidor
autorizado para obtener más detalles
acerca de la compatibilidad. AVISOS
No instale llantas de aleación con
tuercas de seguridad diseñadas para
uso en llantas de acero.
Las tuercas de seguridad están
sujetas a cambios. Debe asegurarse
de utilizar solo las tuercas de
seguridad y las ruedas específicas para su
vehículo. Si tiene dudas, póngase en
contacto con un distribuidor autorizado. Nota:
También se puede usar tuercas de
seguridad de ruedas de aleación y ruedas
de acero con rayos para la rueda de
refacción de acero por un período de tiempo
reducido (máximo dos semanas).
Nota: Cerciórese de que las superficies de
contacto de la llanta y el cubo estén libre
de materiales extraños.
Nota: Asegúrese de que los conos de las
tuercas de seguridad estén contra la llanta.
1. Instale la rueda y la tapa de la rueda.
2. Instale las tuercas de seguridad y apriételas con la mano.
3. Instale la llave de tuerca de seguridad de bloqueo. 4. Apriete las tuercas parcialmente en la
secuencia que se muestra.
5. Baje el vehículo y retire el gato.
6. Apriete las tuercas por completo en la secuencia que se muestra. Ver
Presiones de las llantas (página 150). ALERTA
Revise las tuercas para comprobar
si están apretadas y revise la presión
de las llantas lo antes posible.
149
Figo/Ka (CDU) , esMEX Ruedas y llantas
procarmanuals.com1234E90589
