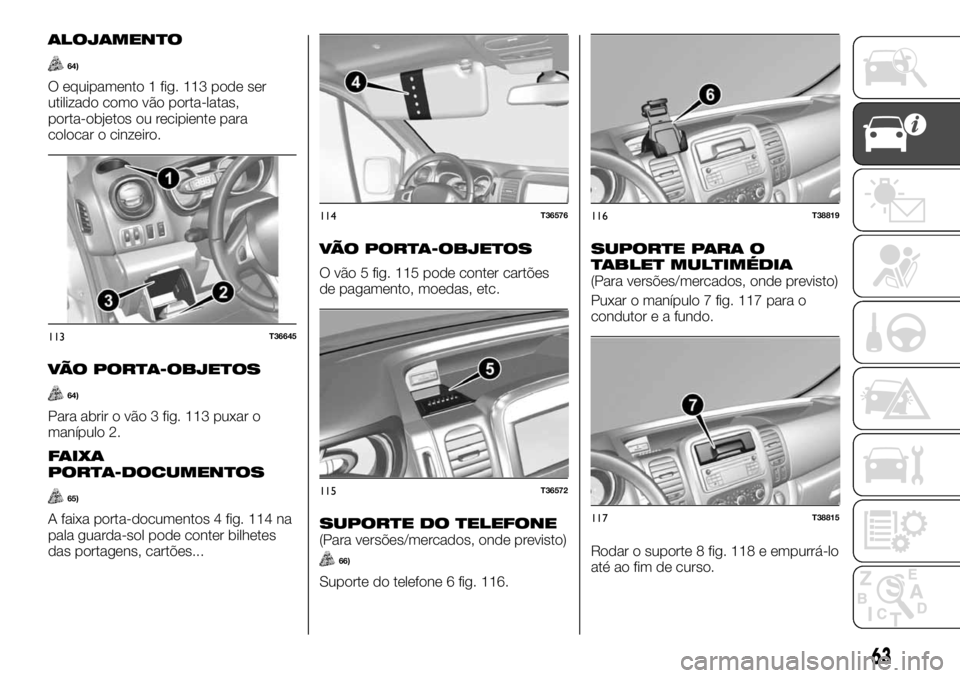

ALOJAMENTO
64)
O equipamento 1 fig. 113 pode ser
utilizado como vão porta-latas,
porta-objetos ou recipiente para
colocar o cinzeiro.
VÃO PORTA-OBJETOS
64)
Para abrir o vão 3 fig. 113 puxar o
manípulo 2.
FAIXA
PORTA-DOCUMENTOS
65)
A faixa porta-documentos 4 fig. 114 na
pala guarda-sol pode conter bilhetes
das portagens, cartões...
VÃO PORTA-OBJETOS
O vão 5 fig. 115 pode conter cartões
de pagamento, moedas, etc.
SUPORTE DO TELEFONE(Para versões/mercados, onde previsto)
66)
Suporte do telefone 6 fig. 116.
SUPORTE PARA O
TABLET MULTIMÉDIA
(Para versões/mercados, onde previsto)
Puxar o manípulo 7 fig. 117 para o
condutor e a fundo.
Rodar o suporte 8 fig. 118 e empurrá-lo
até ao fim de curso.
113T36645
114T36576
115T36572
116T38819
117T38815
63

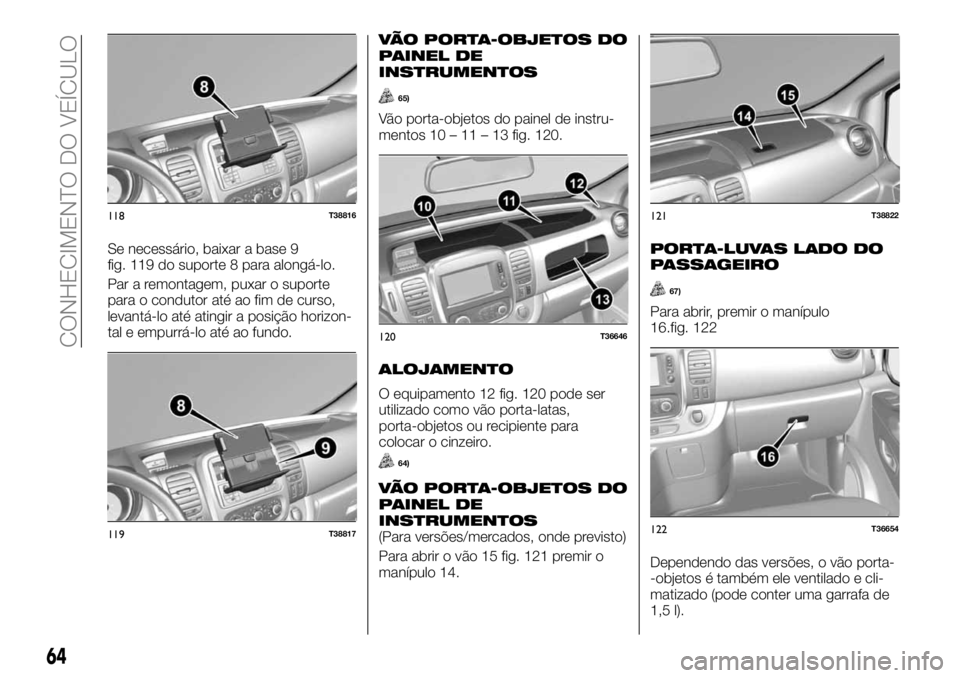

Se necessário, baixar a base 9
fig. 119 do suporte 8 para alongá-lo.
Par a remontagem, puxar o suporte
para o condutor até ao fim de curso,
levantá-lo até atingir a posição horizon-
tal e empurrá-lo até ao fundo.
VÃO PORTA-OBJETOS DO
PAINEL DE
INSTRUMENTOS
65)
Vão porta-objetos do painel de instru-
mentos 10 – 11 – 13 fig. 120.
ALOJAMENTO
O equipamento 12 fig. 120 pode ser
utilizado como vão porta-latas,
porta-objetos ou recipiente para
colocar o cinzeiro.
64)
VÃO PORTA-OBJETOS DO
PAINEL DE
INSTRUMENTOS
(Para versões/mercados, onde previsto)
Para abrir o vão 15 fig. 121 premir o
manípulo 14.
PORTA-LUVAS LADO DO
PASSAGEIRO
67)
Para abrir, premir o manípulo
16.fig. 122
Dependendo das versões, o vão porta-
-objetos é também ele ventilado e cli-
matizado (pode conter uma garrafa de
1,5 l).
118T38816
119T38817
120T36646
121T38822
122T36654
64
CONHECIMENTO DO VEÍCULO

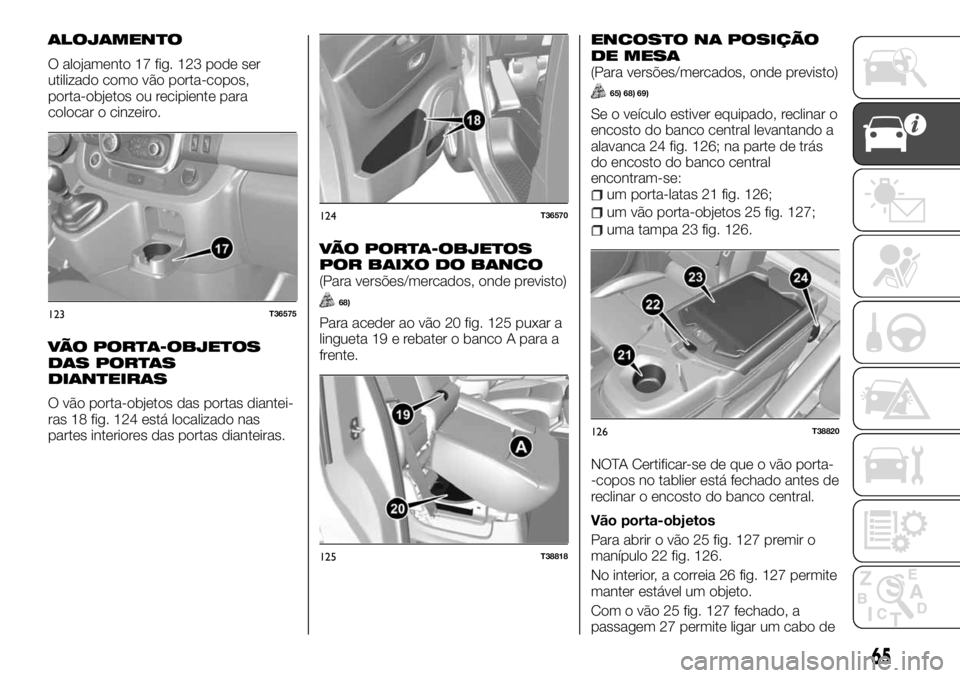

ALOJAMENTO
O alojamento 17 fig. 123 pode ser
utilizado como vão porta-copos,
porta-objetos ou recipiente para
colocar o cinzeiro.
VÃO PORTA-OBJETOS
DAS PORTAS
DIANTEIRAS
O vão porta-objetos das portas diantei-
ras 18 fig. 124 está localizado nas
partes interiores das portas dianteiras.
VÃO PORTA-OBJETOS
POR BAIXO DO BANCO
(Para versões/mercados, onde previsto)
68)
Para aceder ao vão 20 fig. 125 puxar a
lingueta 19 e rebater o banco A para a
frente.
ENCOSTO NA POSIÇÃO
DE MESA
(Para versões/mercados, onde previsto)
65) 68) 69)
Se o veículo estiver equipado, reclinar o
encosto do banco central levantando a
alavanca 24 fig. 126; na parte de trás
do encosto do banco central
encontram-se:
um porta-latas 21 fig. 126;
um vão porta-objetos 25 fig. 127;
uma tampa 23 fig. 126.
NOTA Certificar-se de que o vão porta-
-copos no tablier está fechado antes de
reclinar o encosto do banco central.
Vão porta-objetos
Para abrir o vão 25 fig. 127 premir o
manípulo 22 fig. 126.
No interior, a correia 26 fig. 127 permite
manter estável um objeto.
Com o vão 25 fig. 127 fechado, a
passagem 27 permite ligar um cabo de
123T36575
124T36570
125T38818
126T38820
65

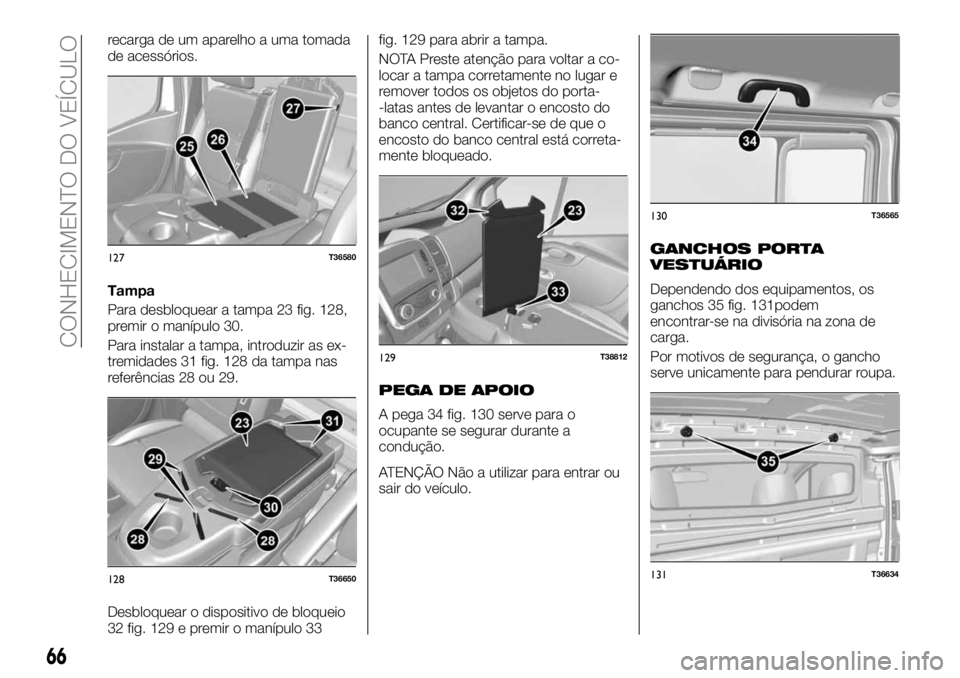

recarga de um aparelho a uma tomada
de acessórios.
Tampa
Para desbloquear a tampa 23 fig. 128,
premir o manípulo 30.
Para instalar a tampa, introduzir as ex-
tremidades 31 fig. 128 da tampa nas
referências 28 ou 29.
Desbloquear o dispositivo de bloqueio
32 fig. 129 e premir o manípulo 33fig. 129 para abrir a tampa.
NOTA Preste atenção para voltar a co-
locar a tampa corretamente no lugar e
remover todos os objetos do porta-
-latas antes de levantar o encosto do
banco central. Certificar-se de que o
encosto do banco central está correta-
mente bloqueado.
PEGA DE APOIO
A pega 34 fig. 130 serve para o
ocupante se segurar durante a
condução.
ATENÇÃO Não a utilizar para entrar ou
sair do veículo.
GANCHOS PORTA
VESTUÁRIO
Dependendo dos equipamentos, os
ganchos 35 fig. 131podem
encontrar-se na divisória na zona de
carga.
Por motivos de segurança, o gancho
serve unicamente para pendurar roupa.
127T36580
128T36650
129T38812
130T36565
131T36634
66
CONHECIMENTO DO VEÍCULO

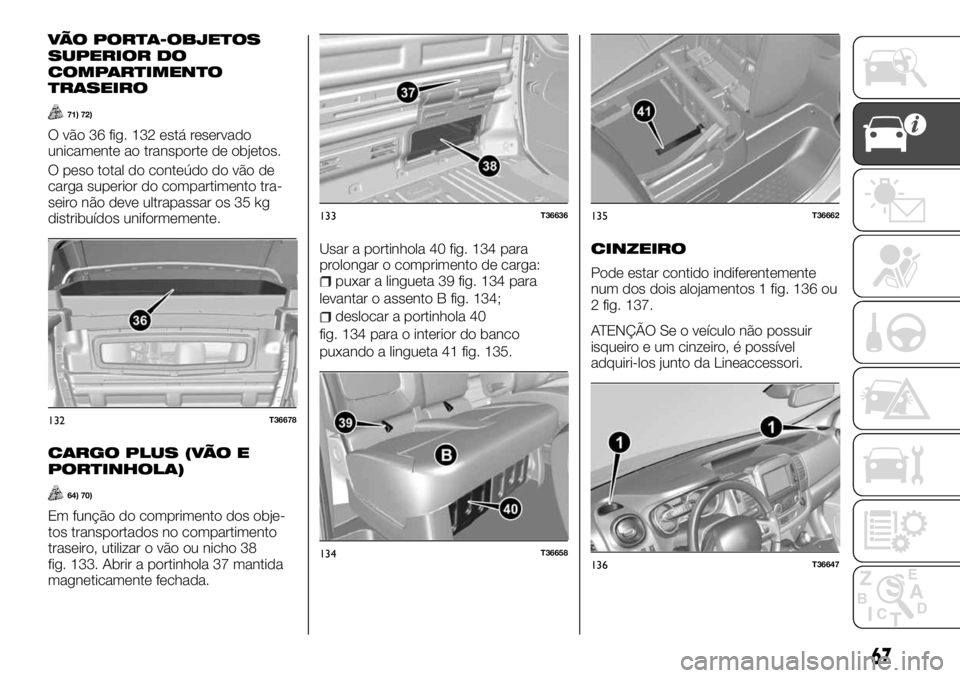

VÃO PORTA-OBJETOS
SUPERIOR DO
COMPARTIMENTO
TRASEIRO
71) 72)
O vão 36 fig. 132 está reservado
unicamente ao transporte de objetos.
O peso total do conteúdo do vão de
carga superior do compartimento tra-
seiro não deve ultrapassar os 35 kg
distribuídos uniformemente.
CARGO PLUS (VÃO E
PORTINHOLA)
64) 70)
Em função do comprimento dos obje-
tos transportados no compartimento
traseiro, utilizar o vão ou nicho 38
fig. 133. Abrir a portinhola 37 mantida
magneticamente fechada.Usar a portinhola 40 fig. 134 para
prolongar o comprimento de carga:
puxar a lingueta 39 fig. 134 para
levantar o assento B fig. 134;
deslocar a portinhola 40
fig. 134 para o interior do banco
puxando a lingueta 41 fig. 135.
CINZEIRO
Pode estar contido indiferentemente
num dos dois alojamentos 1 fig. 136 ou
2 fig. 137.
ATENÇÃO Se o veículo não possuir
isqueiro e um cinzeiro, é possível
adquiri-los junto da Lineaccessori.
132T36678
133T36636
134T36658
135T36662
136T36647
67

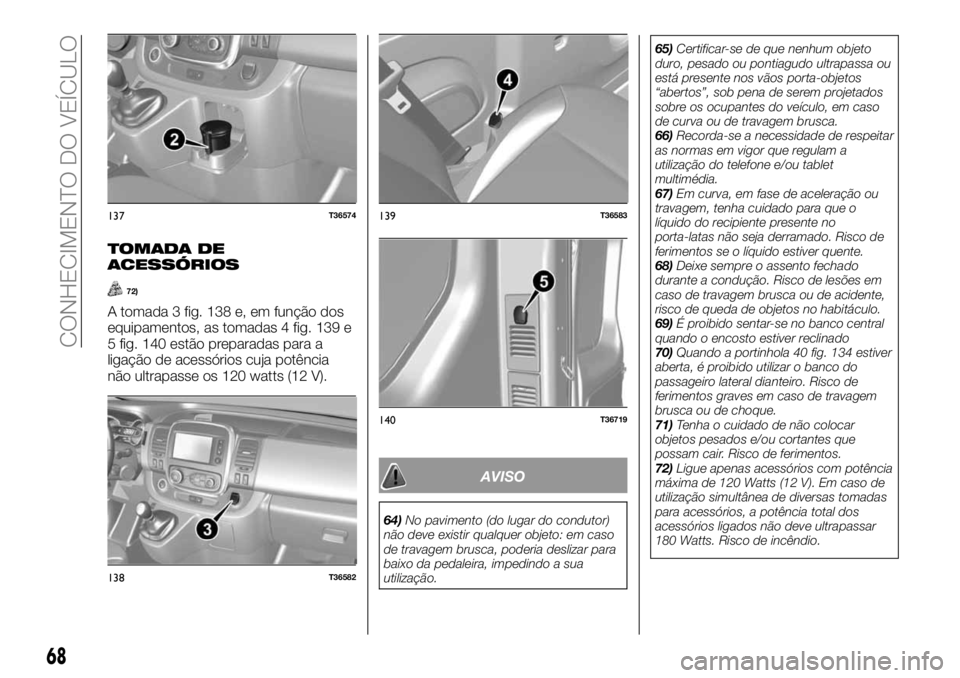

TOMADA DE
ACESSÓRIOS
72)
A tomada 3 fig. 138 e, em função dos
equipamentos, as tomadas 4 fig. 139 e
5 fig. 140 estão preparadas para a
ligação de acessórios cuja potência
não ultrapasse os 120 watts (12 V).
AVISO
64)No pavimento (do lugar do condutor)
não deve existir qualquer objeto: em caso
de travagem brusca, poderia deslizar para
baixo da pedaleira, impedindo a sua
utilização.65)Certificar-se de que nenhum objeto
duro, pesado ou pontiagudo ultrapassa ou
está presente nos vãos porta-objetos
“abertos”, sob pena de serem projetados
sobre os ocupantes do veículo, em caso
de curva ou de travagem brusca.
66)Recorda-se a necessidade de respeitar
as normas em vigor que regulam a
utilização do telefone e/ou tablet
multimédia.
67)Em curva, em fase de aceleração ou
travagem, tenha cuidado para que o
líquido do recipiente presente no
porta-latas não seja derramado. Risco de
ferimentos se o líquido estiver quente.
68)Deixe sempre o assento fechado
durante a condução. Risco de lesões em
caso de travagem brusca ou de acidente,
risco de queda de objetos no habitáculo.
69)É proibido sentar-se no banco central
quando o encosto estiver reclinado
70)Quando a portinhola 40 fig. 134 estiver
aberta, é proibido utilizar o banco do
passageiro lateral dianteiro. Risco de
ferimentos graves em caso de travagem
brusca ou de choque.
71)Tenha o cuidado de não colocar
objetos pesados e/ou cortantes que
possam cair. Risco de ferimentos.
72)Ligue apenas acessórios com potência
máxima de 120 Watts (12 V). Em caso de
utilização simultânea de diversas tomadas
para acessórios, a potência total dos
acessórios ligados não deve ultrapassar
180 Watts. Risco de incêndio.
137T36574
138T36582
139T36583
140T36719
68
CONHECIMENTO DO VEÍCULO

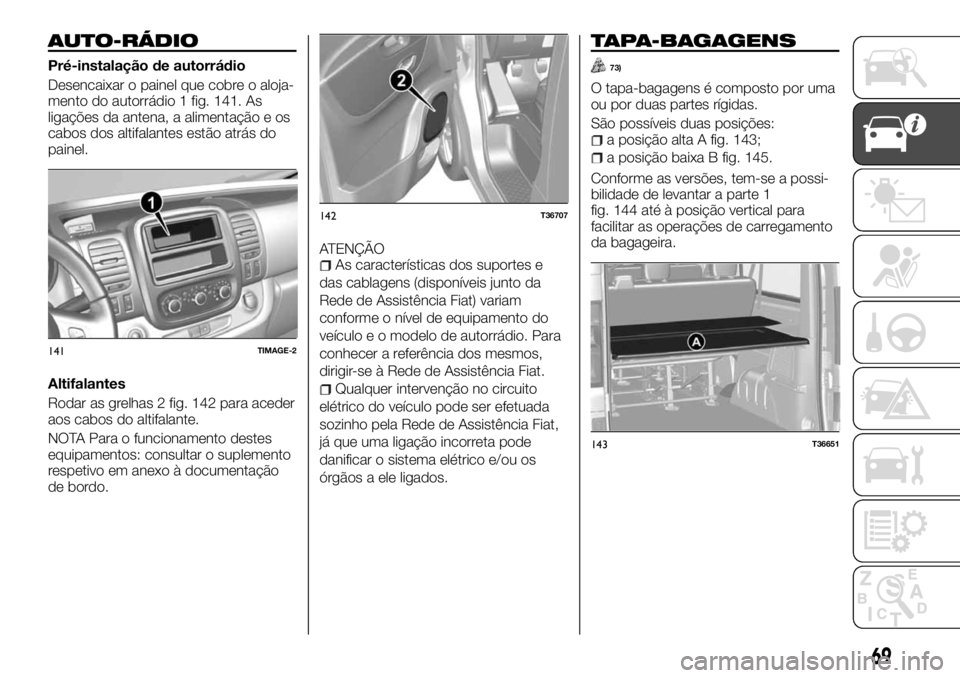

AUTO-RÁDIO
Pré-instalação de autorrádio
Desencaixar o painel que cobre o aloja-
mento do autorrádio 1 fig. 141. As
ligações da antena, a alimentação e os
cabos dos altifalantes estão atrás do
painel.
Altifalantes
Rodar as grelhas 2 fig. 142 para aceder
aos cabos do altifalante.
NOTA Para o funcionamento destes
equipamentos: consultar o suplemento
respetivo em anexo à documentação
de bordo.ATENÇÃO
As características dos suportes e
das cablagens (disponíveis junto da
Rede de Assistência Fiat) variam
conforme o nível de equipamento do
veículo e o modelo de autorrádio. Para
conhecer a referência dos mesmos,
dirigir-se à Rede de Assistência Fiat.
Qualquer intervenção no circuito
elétrico do veículo pode ser efetuada
sozinho pela Rede de Assistência Fiat,
já que uma ligação incorreta pode
danificar o sistema elétrico e/ou os
órgãos a ele ligados.
TAPA-BAGAGENS
73)
O tapa-bagagens é composto por uma
ou por duas partes rígidas.
São possíveis duas posições:
a posição alta A fig. 143;
a posição baixa B fig. 145.
Conforme as versões, tem-se a possi-
bilidade de levantar a parte 1
fig. 144 até à posição vertical para
facilitar as operações de carregamento
da bagageira.
141TIMAGE-2
142T36707
143T36651
69

AVISO
73)Não coloque qualquer objeto,
sobretudo se pesado ou contundente, no
cobre-bagagens. Em caso de uma
travagem brusca ou de acidente, pode pôr
em perigo os outros ocupantes do veículo.
CRUISE CONTROL
(regulador de
velocidade)
74) 75)
É um dispositivo de assistência à con-
dução, de controlo eletrónico, que per-
mite manter o veículo a uma velocidade
desejada, sem necessitar de carregar
no pedal do acelerador.
Este dispositivo pode ser utilizado a
uma velocidade superior a 30 km/h, em
longos troços de estrada retos, secos e
com poucas variações de velocidade
(por ex. percursos em autoestradas).
Comandos (fig. 146 e fig. 147 )
1fig. 146 Interruptor geral On/Off.
2fig. 147 Ativação, memorização e
aumento da velocidade de regulação
(+).
3fig. 147 Diminuição da velocidade
de regulação (-).
4fig. 147 Ativação com recuperação
da velocidade de regulação
memorizada (R).
5fig. 147 Colocação em stand-by da
função (com memorização da
velocidade de regulação) (O).
Ativação
Premir o interruptor 1 fig. 146 lado
.
144T36652
145T36653
146T36543
147T36544
70
