Page 57 of 244

ATENÇÃO Veículos equipados com a
função ECOMODE (botão 9 fig. 95 ):
quando a função ECOMODE está ativa,
pode reduzir as prestações da
climatização automática. Consultar o
parágrafo “Sugestões para a
condução”.
Recirculação de ar interno
Esta função é gerida automaticamente,
mas também é possível ativá-la
manualmente; a ativação forçada é se-
lecionável premindo o botão 7 fig. 94 e
evidenciado pelo acendimento do led
no botão
ATENÇÃO O desembaciamento/
descongelamento tem, em todo o
caso, prioridade na recirculação do ar.Nota:
Durante a recirculação, o ar presente
no habitáculo é posto a circular sem
introdução de ar exterior;
a recirculação do ar permite isolar-se
do ambiente exterior (por exemplo,
quando se conduz em zonas poluídas);
obter mais rapidamente a
temperatura desejada no interior do
habitáculo.
Utilização manual: Premir a tecla 7
fig. 94, a luz avisadora integrada
acende-se.
A utilização prolongada da função de
recirculação pode gerar mau cheiro
devido à falta de renovação do ar, bem
como ao embaciamento dos vidros.
Por isso, é aconselhável regressar ao
modo automático premindo novamente
a tecla 7 fig. 94 assim que a
recirculação do ar deixe de ser
necessária.
Para desativar esta função, premir no-
vamente a tecla 7 fig. 94.Desativação do sistema
Rodar o comando 6 fig. 94 até à
posição “OFF” para desativar o
sistema. Para ativá-lo, rodar novamente
o comando 6 fig. 94 para regular a
velocidade de ventilação ou premir a
tecla 1 fig. 94.
95T36540
55
Page 58 of 244

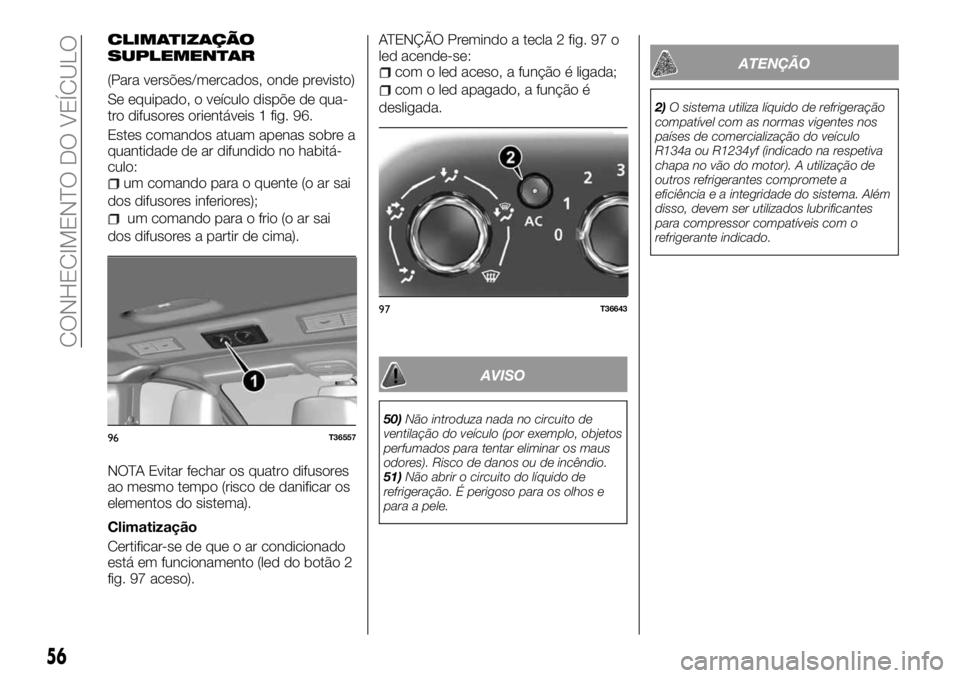

CLIMATIZAÇÃO
SUPLEMENTAR
(Para versões/mercados, onde previsto)
Se equipado, o veículo dispõe de qua-
tro difusores orientáveis 1 fig. 96.
Estes comandos atuam apenas sobre a
quantidade de ar difundido no habitá-
culo:
um comando para o quente (o ar sai
dos difusores inferiores);
um comando para o frio (o ar sai
dos difusores a partir de cima).
NOTA Evitar fechar os quatro difusores
ao mesmo tempo (risco de danificar os
elementos do sistema).
Climatização
Certificar-se de que o ar condicionado
está em funcionamento (led do botão 2
fig. 97 aceso).ATENÇÃO Premindo a tecla 2 fig. 97 o
led acende-se:
com o led aceso, a função é ligada;
com o led apagado, a função é
desligada.
AVISO
50)Não introduza nada no circuito de
ventilação do veículo (por exemplo, objetos
perfumados para tentar eliminar os maus
odores). Risco de danos ou de incêndio.
51)Não abrir o circuito do líquido de
refrigeração. É perigoso para os olhos e
para a pele.
ATENÇÃO
2)O sistema utiliza líquido de refrigeração
compatível com as normas vigentes nos
países de comercialização do veículo
R134a ou R1234yf (indicado na respetiva
chapa no vão do motor). A utilização de
outros refrigerantes compromete a
eficiência e a integridade do sistema. Além
disso, devem ser utilizados lubrificantes
para compressor compatíveis com o
refrigerante indicado.
96T36557
97T36643
56
CONHECIMENTO DO VEÍCULO
Page 59 of 244

RADAR PARKING
52)
12) 13) 14)
Princípio de funcionamento
Sensores de ultrassons, instalados no
para-choques traseiro (conforme a ver-
são do veículo), “medem” a distância
entre o veículo e um obstáculo.
Se detetarem um obstáculo, os senso-
res provocam a emissão de um sinal
sonoro cuja frequência aumenta com a
aproximação do obstáculo, até se tor-
nar um som contínuo quando o obstá-
culo estiver a aprox. 30 centímetros do
veículo.
NOTA Ter o cuidado de verificar se os
sensores de ultrassons não estão co-
bertos (por sujidade, lama, neve, ...).
NOTA Conforme as versões, o display
permite visualizar o ambiente circun-
dante como complemento aos sinais
sonoros.Funcionamento
Quando se engata a marcha-atrás, a
maior parte dos objetos situados a me-
nos de 1,20 metros da parte traseira do
veículo são detetados, ouve-se um si-
nal sonoro e, conforme o tipo de ver-
sões, o display 1 fig. 99 acende-se.
Regulação do volume sonoro do
estacionamento assistido
Conforme o tipo de versões, é possível
regular alguns parâmetros do display
multimédia.
Desativação temporária do sistema
Prima o interruptor 2 fig. 100 para
desativar o sistema.A luz avisadora integrada no interruptor
acende-se para lembrar que o sistema
está desativado.
Premindo uma outra vez, o sistema
será reativado e a luz avisadora apagar-
-se-á.
Conforme o tipo de veículo, é possível
desativar a função do display multimé-
dia.
Desativação forçada do sistema
É possível desativar o sistema definiti-
vamente premindo prolongadamente o
botão 2.
A luz avisadora integrada no interruptor
fica permanentemente acesa.
O sistema desativado deste modo
pode ser reativado premindo de novo
prolongadamente o botão.
Funcionamento irregular
Conforme as versões, quando o sis-
tema deteta uma irregularidade no fun-
cionamento, uma mensagem específica
98T36541
99T36519-2
100T36542
57
Page 60 of 244

aparece no quadro de instrumentos
acompanhada pela luz avisadora
e por um sinal sonoro durante
cerca de 5 segundos. Dirigir-se à Rede
de Assistência Fiat.
AVISO
52)A responsabilidade pelo
estacionamento e por outras manobras
potencialmente perigosas, é sempre do
condutor. Ao efetuar estas manobras,
certificar-se sempre de que não estão
presentes pessoas (especialmente
crianças) nem animais ao longo da
trajetória que se pretende percorrer. Os
sensores de estacionamento constituem
uma ajuda para o condutor, embora este
nunca deva reduzir a sua atenção durante
manobras potencialmente perigosas,
mesmo se executadas a baixa velocidade.
ATENÇÃO
12)Em caso de colisão do veículo durante
a marcha-atrás (por exemplo: choque com
um pilarete, um passeio mais elevado ou
qualquer outro objeto no solo), o veículo
poderá ficar danificado (por exemplo,
deformação de um eixo). Para evitar
qualquer risco de acidente, mande verificar
o veículo junto da Rede de Assistência Fiat.13)Para permitir o funcionamento correto
do sistema, é indispensável que os
sensores estejam sempre limpos de lama,
sujidade, neve ou gelo. Durante a limpeza
dos sensores, ter o máximo cuidado para
não os riscar ou danificar; evitar a utilização
de panos secos, ásperos ou duros. Os
sensores devem ser lavados com água
limpa, eventualmente com a adição de
champô para automóveis. Nas estações de
lavagem que utilizam aparelhos a jacto de
vapor ou de água a alta pressão, limpar
rapidamente os sensores mantendo o jacto
a mais de 10 cm de distância.
14)Para a pintura dos para-choques ou
para eventuais retoques de pintura na zona
dos sensores, dirigir-se apenas à Rede de
Assistência Fiat. Aplicações incorretas de
tinta poderão comprometer o
funcionamento do Radar parking.
REAR CAMERA
Funcionamento
53)
15)
Ao engatar a marcha-atrás, a câmara 1
fig. 101 situada na tampa ou, conforme
as versões, na porta de batente
traseira, permite visualizar o espaço
atrás do veículo no espelho interno 2
fig. 102 ou, conforme as versões, no
display multimédia 3
fig. 103 acompanhado de um ou dois
gabaritos 4 fig. 104e 5 fig. 104(móvel e
fixo).
NOTA Certificar-se de que a câmara de
marcha-atrás não está coberta (suji-
dade, lama, neve…).
101T36620
58
CONHECIMENTO DO VEÍCULO
Page 61 of 244

NOTA Conforme as versões, é possível
regular alguns parâmetros a partir do
display multimédia 3 fig. 103.
Gabarito móvel 4 (conforme as ver-
sões): está representado a azul no dis-
play multimédia 3 fig. 103. Indica a
trajetória do veículo em função da
posição do volante.
Gabarito fixo 5: o gabarito fixo é com-
posto por referências coloridas A,BeCfig. 104que indicam a distância atrás do
veículo:
A (vermelho) a cerca de
30 centímetros do veículo;
B (amarelo) a cerca de
70 centímetros do veículo;
C (verde) a cerca de 150 centímetros
do veículo.
Este gabarito permanece fixo e indica a
trajetória do veículo se as rodas estive-
rem alinhadas.
Este sistema é utilizado inicialmente
servindo-se de um ou mais gabaritos
(móvel para a trajetória, fixo para a dis-
tância). Quando a zona vermelha for
atingida, verifique a representação do
para-choques para parar de forma pre-
cisa.
ATENÇÃO O display apresenta uma
mensagem invertida. Os gabaritos são
uma representação projetada em ter-
reno plano; esta informação deve serignorada quando se sobrepõe a um
objeto vertical ou apoiado no solo. Os
objetos que aparecem na margem do
ecrã podem estar deformados. Em
caso de luminosidade demasiado forte
(neve, veículo ao sol...), a visão da câ-
mara pode ser sofrer interferências.
Quando as portas traseiras estiverem
abertas ou não estiverem corretamente
fechadas, é exibida no display uma
mensagem específica e, conforme as
versões, a imagem da câmara desapa-
rece.
AVISO
53)A responsabilidade pelo
estacionamento e por outras manobras
potencialmente perigosas, é sempre do
condutor. Ao efetuar estas manobras, o
condutor deve certificar-se sempre de que
no espaço de manobra não estejam
presentes pessoas (especialmente
crianças) nem animais. A câmara constitui
uma ajuda para o condutor, embora este
nunca deva reduzir a sua atenção durante
as manobras potencialmente perigosas,
mesmo se executadas a baixa velocidade.
Além disso, prosseguir sempre a uma
velocidade moderada, de modo a poder
travar atempadamente no caso de deteção
de um obstáculo.
102T36621
103T36519-3
104T39009
59
Page 62 of 244

ATENÇÃO
15)Para o funcionamento correto, é
indispensável que a câmara esteja sempre
limpa de lama, sujidade, neve ou gelo.
Durante a limpeza da câmara, prestar a
máxima atenção para não a riscar nem
danificar; evitar a utilização de panos
secos, ásperos ou duros. A câmara deve
ser lavada com água limpa, eventualmente
juntando champô para automóvel. Nas
estações de lavagem que utilizam
máquinas com jacto de vapor ou de alta
pressão, limpar rapidamente a câmara
mantendo o bico a mais de 10 cm de
distância. Além disso, não colocar adesivos
na câmara.

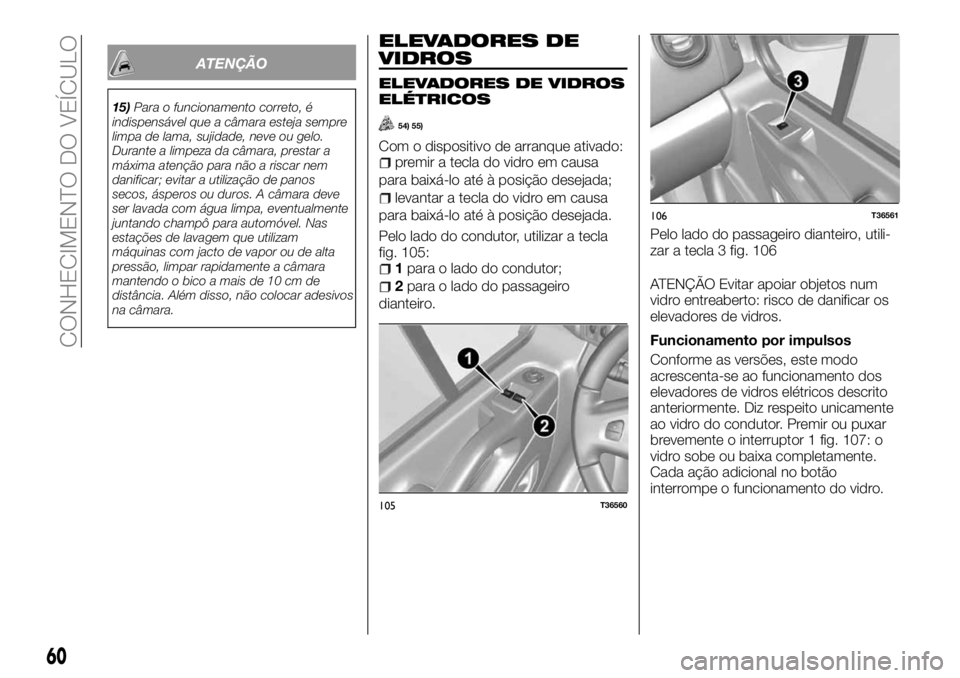

ELEVADORES DE
VIDROS
ELEVADORES DE VIDROS
ELÉTRICOS
54) 55)
Com o dispositivo de arranque ativado:premir a tecla do vidro em causa
para baixá-lo até à posição desejada;
levantar a tecla do vidro em causa
para baixá-lo até à posição desejada.
Pelo lado do condutor, utilizar a tecla
fig. 105:
1para o lado do condutor;
2para o lado do passageiro
dianteiro.ATENÇÃO Evitar apoiar objetos num
vidro entreaberto: risco de danificar os
elevadores de vidros.
Funcionamento por impulsos
Conforme as versões, este modo
acrescenta-se ao funcionamento dos
elevadores de vidros elétricos descrito
anteriormente. Diz respeito unicamente
ao vidro do condutor. Premir ou puxar
brevemente o interruptor 1 fig. 107: o
vidro sobe ou baixa completamente.
Cada ação adicional no botão
interrompe o funcionamento do vidro.
105T36560
106T36561
Pelo lado do passageiro dianteiro, utili-
zar a tecla 3 fig. 106
60
CONHECIMENTO DO VEÍCULO
Page 63 of 244

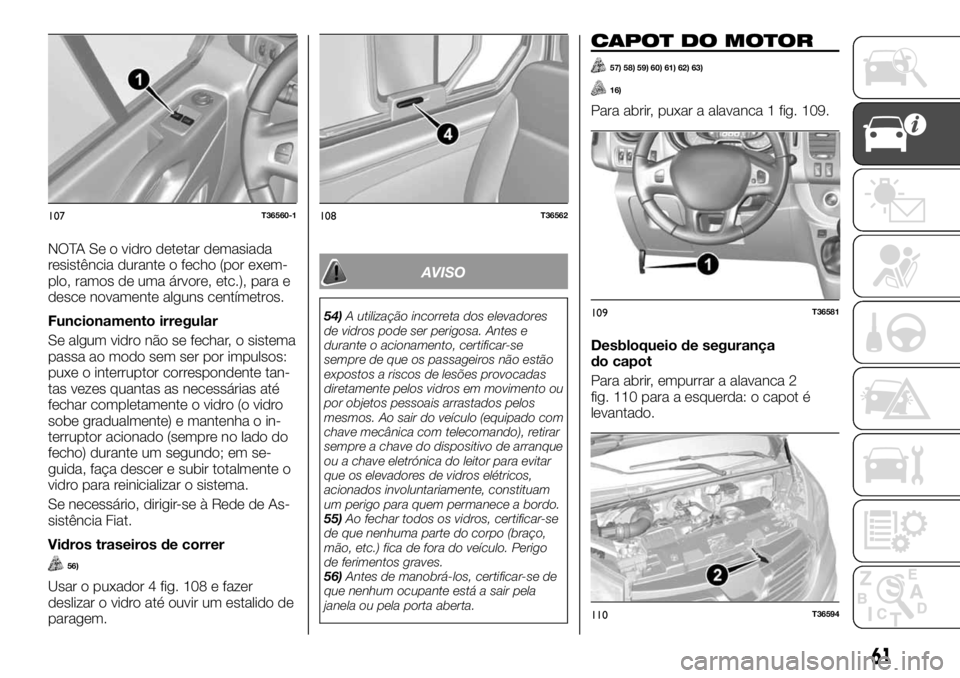

NOTA Se o vidro detetar demasiada
resistência durante o fecho (por exem-
plo, ramos de uma árvore, etc.), para e
desce novamente alguns centímetros.
Funcionamento irregular
Se algum vidro não se fechar, o sistema
passa ao modo sem ser por impulsos:
puxe o interruptor correspondente tan-
tas vezes quantas as necessárias até
fechar completamente o vidro (o vidro
sobe gradualmente) e mantenha o in-
terruptor acionado (sempre no lado do
fecho) durante um segundo; em se-
guida, faça descer e subir totalmente o
vidro para reinicializar o sistema.
Se necessário, dirigir-se à Rede de As-
sistência Fiat.
Vidros traseiros de correr
56)
Usar o puxador 4 fig. 108 e fazer
deslizar o vidro até ouvir um estalido de
paragem.
AVISO
54)A utilização incorreta dos elevadores
de vidros pode ser perigosa. Antes e
durante o acionamento, certificar-se
sempre de que os passageiros não estão
expostos a riscos de lesões provocadas
diretamente pelos vidros em movimento ou
por objetos pessoais arrastados pelos
mesmos. Ao sair do veículo (equipado com
chave mecânica com telecomando), retirar
sempre a chave do dispositivo de arranque
ou a chave eletrónica do leitor para evitar
que os elevadores de vidros elétricos,
acionados involuntariamente, constituam
um perigo para quem permanece a bordo.
55)Ao fechar todos os vidros, certificar-se
de que nenhuma parte do corpo (braço,
mão, etc.) fica de fora do veículo. Perigo
de ferimentos graves.
56)Antes de manobrá-los, certificar-se de
que nenhum ocupante está a sair pela
janela ou pela porta aberta.
CAPOT DO MOTOR
57) 58) 59) 60) 61) 62) 63)
16)
Para abrir, puxar a alavanca 1 fig. 109.
Desbloqueio de segurança
do capot
Para abrir, empurrar a alavanca 2
fig. 110 para a esquerda: o capot é
levantado.
107T36560-1108T36562
109T36581
110T36594
61
Page 64 of 244

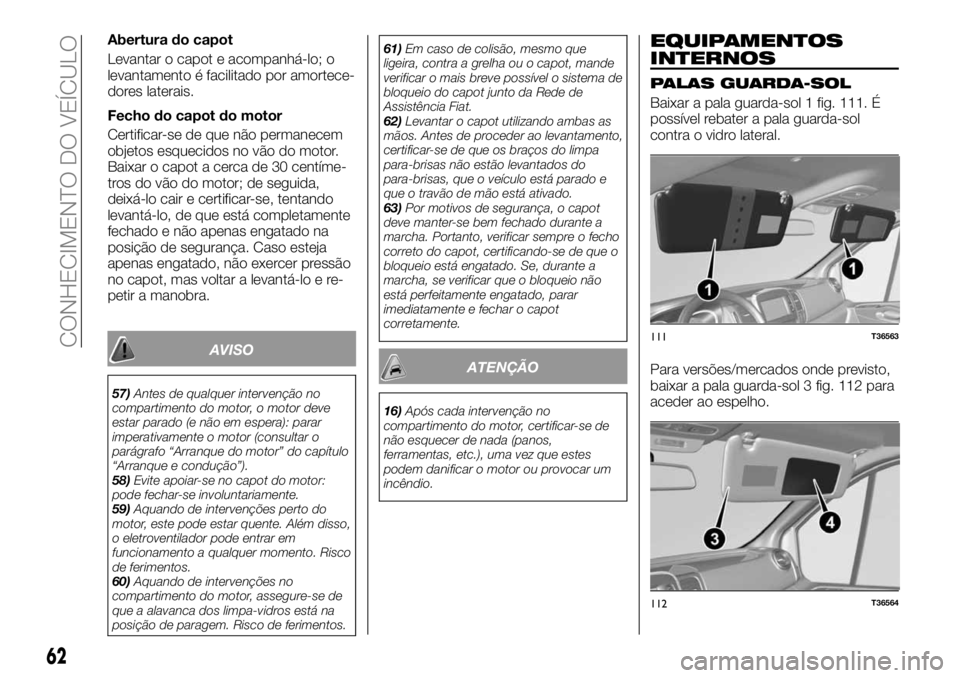

Abertura do capot
Levantar o capot e acompanhá-lo; o
levantamento é facilitado por amortece-
dores laterais.
Fecho do capot do motor
Certificar-se de que não permanecem
objetos esquecidos no vão do motor.
Baixar o capot a cerca de 30 centíme-
tros do vão do motor; de seguida,
deixá-lo cair e certificar-se, tentando
levantá-lo, de que está completamente
fechado e não apenas engatado na
posição de segurança. Caso esteja
apenas engatado, não exercer pressão
no capot, mas voltar a levantá-lo e re-
petir a manobra.
AVISO
57)Antes de qualquer intervenção no
compartimento do motor, o motor deve
estar parado (e não em espera): parar
imperativamente o motor (consultar o
parágrafo “Arranque do motor” do capítulo
“Arranque e condução”).
58)Evite apoiar-se no capot do motor:
pode fechar-se involuntariamente.
59)Aquando de intervenções perto do
motor, este pode estar quente. Além disso,
o eletroventilador pode entrar em
funcionamento a qualquer momento. Risco
de ferimentos.
60)Aquando de intervenções no
compartimento do motor, assegure-se de
que a alavanca dos limpa-vidros está na
posição de paragem. Risco de ferimentos.61)Em caso de colisão, mesmo que
ligeira, contra a grelha ou o capot, mande
verificar o mais breve possível o sistema de
bloqueio do capot junto da Rede de
Assistência Fiat.
62)Levantar o capot utilizando ambas as
mãos. Antes de proceder ao levantamento,
certificar-se de que os braços do limpa
para-brisas não estão levantados do
para-brisas, que o veículo está parado e
que o travão de mão está ativado.
63)Por motivos de segurança, o capot
deve manter-se bem fechado durante a
marcha. Portanto, verificar sempre o fecho
correto do capot, certificando-se de que o
bloqueio está engatado. Se, durante a
marcha, se verificar que o bloqueio não
está perfeitamente engatado, parar
imediatamente e fechar o capot
corretamente.
ATENÇÃO
16)Após cada intervenção no
compartimento do motor, certificar-se de
não esquecer de nada (panos,
ferramentas, etc.), uma vez que estes
podem danificar o motor ou provocar um
incêndio.
EQUIPAMENTOS
INTERNOS
PALAS GUARDA-SOL
Baixar a pala guarda-sol 1 fig. 111. É
possível rebater a pala guarda-sol
contra o vidro lateral.
Para versões/mercados onde previsto,
baixar a pala guarda-sol 3 fig. 112 para
aceder ao espelho.
111T36563
112T36564
62
CONHECIMENTO DO VEÍCULO
