2017 FIAT TALENTO Instrukcja obsługi (in Polish)

Wersja Crew cab
288T36723
215

Samochody kompletne i bez dodatkowych przeróbek. Wymiary w milimetrach
CREW CABKrótki rozstaw osi (L1) Długi rozstaw osi (L2)
Niski dach (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min./maks.) 1914 / 2023 2314 / 2423
216
DANE TECHNICZNE

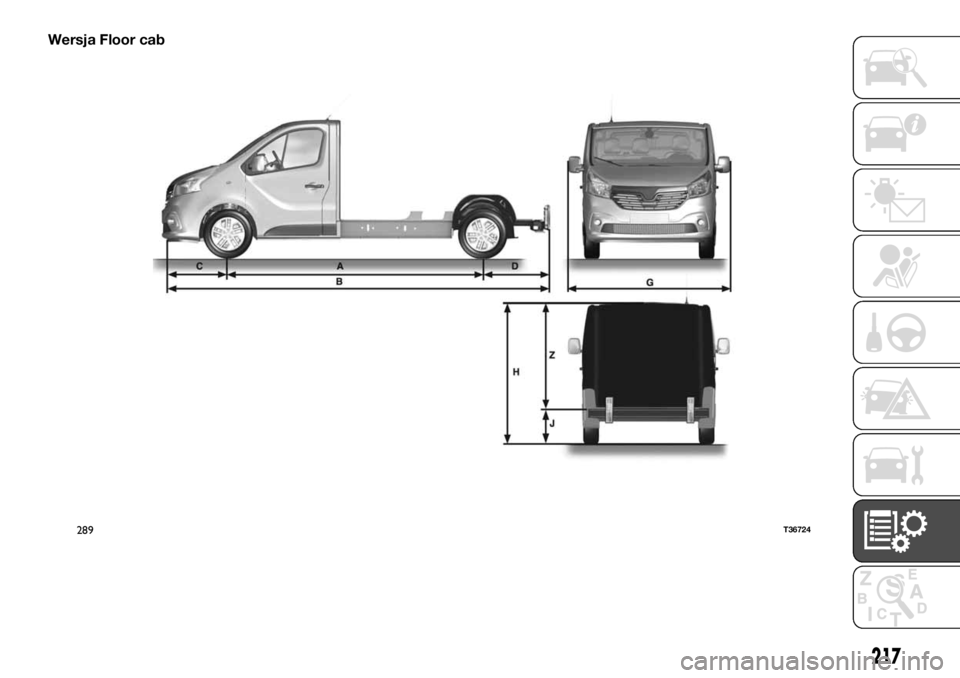

Wersja Floor cab
289T36724
217

Samochody kompletne i bez dodatkowych przeróbek. Wymiary w milimetrach
FLOOR CABDługi rozstaw osi (L2)
Niski dach (H1)
A 3498
B
(bez doposażenia) 5248
C 933
D (bez doposażenia) 817
G 2150
H (bez doposażenia) 1953
J 552
WYMIARY Z DOPOSAŻENIEM
Długość całkowita (z doposażeniem) 5648
Długość komory ładunkowej (z doposażeniem) 3100
Szerokość maksymalna (z doposażeniem) 2150
Wysokość całkowita (z doposażeniem) 2700
Zwis tylny (z doposażeniem) 1217
218
DANE TECHNICZNE

POJEMNOŚCI KOMORY ŁADUNKOWEJ
FURGON POJEMNOŚĆ KOMORY ŁADUNKOWEJ W m3
Krótki rozstaw osi (L1)
Niski dach (H1)5,2
Długi rozstaw osi (L2)
Niski dach (H1)6
Krótki rozstaw osi (L1)
Wysoki dach (H2)7,2
Długi rozstaw osi (L2)
Wysoki dach (H2)8,6
KOMBI N1 POJEMNOŚĆ KOMORY ŁADUNKOWEJ W m3
Krótki rozstaw osi (L1)
Niski dach (H1)3,2
Długi rozstaw osi (L2)
Niski dach (H1)4
219

KOMBI M1 POJEMNOŚĆ KOMORY ŁADUNKOWEJ W m3
Krótki rozstaw osi (L1)
Niski dach (H1)5/6 pasażerów 3,2
8/9 pasażerów 1
Długi rozstaw osi (L2)
Niski dach (H1)5/6 pasażerów 4
8/9 pasażerów 1,8
CREW CAB POJEMNOŚĆ KOMORY ŁADUNKOWEJ W m3
Krótki rozstaw osi (L1)
Niski dach (H1)3,2
Długi rozstaw osi (L2)
Niski dach (H1)4
220
DANE TECHNICZNE

MASY
Podane wartości mas odnoszą się do samochodu w wersji bazowej i bez opcji: są różne w zależności od wyposażenia
posiadanego samochodu. Należy zwrócić się do ASO marki Fiat. Wartości mas wyrażono w „kg”.
Wersje (sprzedawane w zależności od kraju) FURGON standardowy FURGON podwyższony
Maksymalna dopuszczalna masa całkowita z pełnym
obciążeniem (MMAC)
Całkowita masa zestawu (MTR)Masy są podane na tabliczce znamionowej producenta (patrz sekcja „Tabliczki
identyfikacyjne” w rozdziale „Dane techniczne”)
Masa przyczepy z hamulcem (kg)
(*)2000
Masa przyczepy bez hamulca (kg)
(*)750
Dopuszczalne obciążenie haka holowniczego (kg)
(*)80
Dopuszczalne obciążenie dachu 200 (w tym bagażnik dachowy) 150 (w tym bagażnik dachowy)
(*) Masa holowanej przyczepy (holowanie przyczepy kempingowej, łodzi itp.)
Należy przestrzegać lokalnych przepisów w zakresie holowania przyczepy, a zwłaszcza przepisów kodeksu drogowego.
W celu uzyskania jakichkolwiek informacji na temat przystosowania systemu holowniczego należy zwrócić się do ASO marki
Fiat.
W przypadku holowania przyczepy całkowita masa zestawu (samochód + przyczepa), nie może zostać nigdy przekroczona.
Zezwala się jednak na 15% przekroczenie MMTA na osi tylnej samochodu oraz przekroczenie MMAC o maksymalnie 10% lub
100 kg (do momentu przekroczenia jednego z tych dwóch limitów). W obu przypadkach maksymalna prędkość poruszającego
się zestawu nie może przekroczyć 80 km/h (w zależności od lokalnych przepisów), a ciśnienie w oponach należy zwiększyć
o 0,2 bara (3 psi).
Ponieważ osiągi silnika, a tym samym zdolność samochodu do pokonywania wzniesień, ulegają zmianie podczas jazdy
w terenie wyżej położonym, zalecamy zmniejszać maksymalne obciążenie samochodu o 10% na wysokości 1000 metrów
n.p.m., a następnie o kolejne 10% co każde 1000 metrów n.p.m.
221

Wersja Furgon
Krótki rozstaw osi (L1) – Krótki dach (H1)
Silnik Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145 Multijet 95 – Ecojet 95
— Multijet 120Ecojet 125 – Ecojet 145
Ładowność 1000 kg 1200 kg
Masa
samochodu
gotowego do jazdy1726 1743 1726 1743
Maksymalne obciążenie
użytkowe (wraz
z kierowcą)1074 1077 1224 1217
Masa całkowita
samochodu2800 2820 2950 2960
WersjaFurgon
Długi rozstaw osi (L2) – Niski dach (H1)
Silnik Multijet 95 – Ecojet 95 — Multijet 120 Ecojet 125 – Ecojet 145
Ładowność1200
kg
Masa samochodu gotowego do jazdy 1781 1797
Maksymalne obciążenie użytkowe (wraz
z kierowcą)1249 1243
Masa całkowita samochodu 3030 3040
222
DANE TECHNICZNE
