2017 FIAT TALENTO Instrukcja obsługi (in Polish)

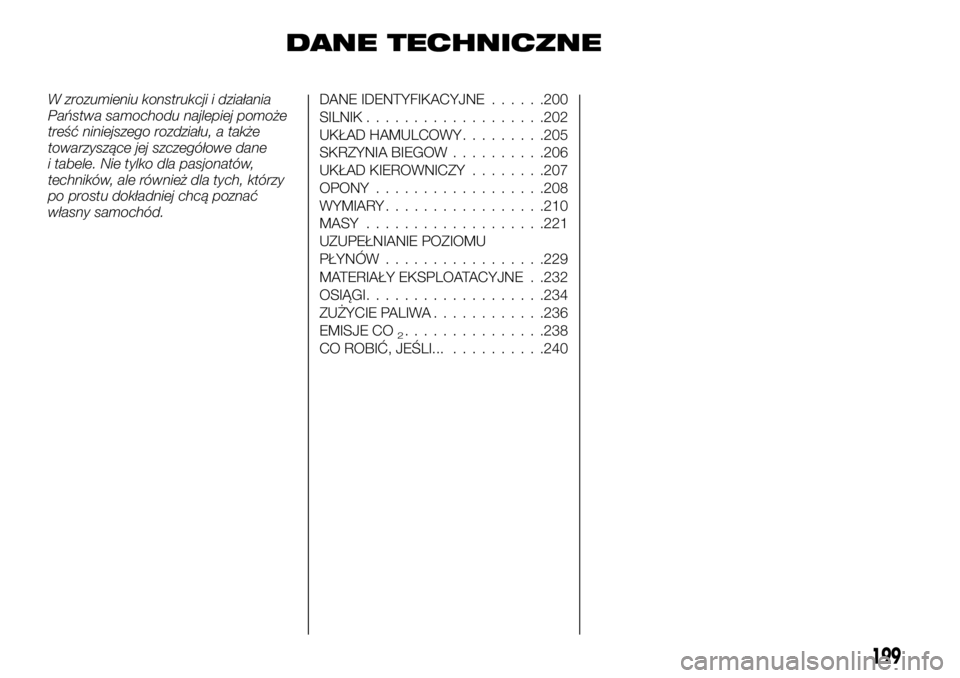

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Państwa samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane
i tabele. Nie tylko dla pasjonatów,
techników, ale również dla tych, którzy
po prostu dokładniej chcą poznać
własny samochód.DANE IDENTYFIKACYJNE......200
SILNIK...................202
UKŁAD HAMULCOWY.........205
SKRZYNIA BIEGOW..........206
UKŁAD KIEROWNICZY........207
OPONY..................208
WYMIARY.................210
MASY...................221
UZUPEŁNIANIE POZIOMU
PŁYNÓW.................229
MATERIAŁY EKSPLOATACYJNE . .232
OSIĄGI...................234
ZUŻYCIE PALIWA............236
EMISJE CO
2...............238
CO ROBIĆ, JEŚLI.............240
199

DANE
IDENTYFIKACYJNE
TABLICZKA IDENTYFIKACYJNA
SAMOCHODU
Informacje znajdujące się na tabliczce
A rys. 281 powinny być podawane
podczas nawiązywania kontaktu
z producentem lub składania
zamówień.
Obecność i umiejscowienie
poszczególnych informacji zależy od
wersji samochodu rys. 282 – rys. 283.Tabliczka znamionowa producenta
A rys. 281.
1Nazwa producenta.
2Numer projektu lub numer
homologacji.
3Numer identyfikacyjny.
W zależności od wersji samochodu ta
informacja znajduje się na oznaczeniu B
rys. 283.
4MMAC (Maksymalna dopuszczalna
masa całkowita z pełnym obciążeniem).
5MTR (Dopuszczalna masa całkowita
zestawu, samochód w pełni obciążony
holujący przyczepę).
6MMTA (Maksymalna dopuszczalna
masa całkowita) na osi przedniej.
7Maksymalna dopuszczalna masa
całkowita na osi tylnej.
8Miejsce przeznaczone na dodatkowe
wpisy.
9Emisje spalin w przypadku silnika
Diesla.
10Kod lakieru (kod koloru).
281T35982
282T36711
283T36710
200
DANE TECHNICZNE

TABLICZKA IDENTYFIKACYJNA
SILNIKA
(Umiejscowienie może być różne
w zależności od typu silnika rys. 284 )Tabliczka znamionowa producenta
A rys. 285:
1Typ silnika.
2Oznaczenie silnika.
3Numer silnika.
284T36714
285T33293
201

SILNIK
Multijet 115 Ecojet 120 Ecojet 140
NORMA EKOLOGICZNA Euro 5 Euro4/E
uro 5 Euro 5
SILNIK
Typ silnikaR9M
Całkowita pojemność skokowa
(cm³)1598
Typ wtrysku Common rail turbo Common rail twin turbo Common rail twin turbo
Rodzaj paliwa Diesel
Start&Stop – Wyposażenie seryjne Opcja
Liczba cylindrów 4
Liczba zaworów 16
Średnica x skok tłoka (przy
obr./min)80/79,5
Filtr cząstek stałych Tak Tak
Maksymalna moc silnika84 KW (115 KM) przy
3500 obr./min88 KW (120 KM) przy
3500 obr./min103 KW (140 KM) przy
3500 obr./min
Moment maksymalny 300 Nm przy 1500 obr./min 320 Nm przy 1550 obr./min 340 Nm przy 1550 obr./min
Pojemność zbiornika (litry) 80
Rodzaj paliwa Etykieta umieszczona na pokrywie wlewu paliwa wskazuje, jakie paliwa są dozwolone.
202
DANE TECHNICZNE

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
NORMA EKOLOGICZNA Euro 6
SILNIK
T
yp silnikaR9M
Całkowita pojemność skokowa
(cm³)1598
Typ wtrysku Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Rodzaj paliwa Diesel
Start&Stop –Wyposażenie
seryjne–Wyposażenie
seryjneWyposażenie
seryjne
Liczba cylindrów 4 w rzędzie
Liczba zaworów 16
Średnica x skok tłoka (przy
obr./min)80/79,5
Filtr cząstek stałych SCR katalizator i wtrysk Adblue z filtrem cząstek stałych (DPF)
Stopień sprężania 15,45:1
Maksymalna moc silnika70 KW (95 KM)
przy 3500 obr./min70 KW (95 KM)
przy 3500 obr./min88 KW (120 KM)
przy 3500 obr./min92 KW (125 KM)
przy 3500 obr./min107 KW (145 KM)
przy 3500 obr./min
Moment maksymalny260 Nm przy
1500 obr./min260 Nm przy
1500 obr./min300 Nm przy
1500 obr./min320 Nm przy
1500 obr./min340 Nm przy
1500 obr./min
Pojemność zbiornika (litry) 80
Rodzaj paliwa Etykieta umieszczona na pokrywie wlewu paliwa wskazuje, jakie paliwa są dozwolone.
203

UWAGA
215)Zmiany lub naprawy układu zasilania, wykonane niewłaściwie i bez uwzględnienia właściwości technicznych układu, mogą spowodować
nieprawidłowe działanie z ryzykiem pożaru.
204
DANE TECHNICZNE

UKŁAD HAMULCOWY
Multijet (Euro 5 – Euro 6) Ecojet (Euro 5 – Euro 6)
Przód: 296 x 28 wentylowany
T
ył:280x12
205

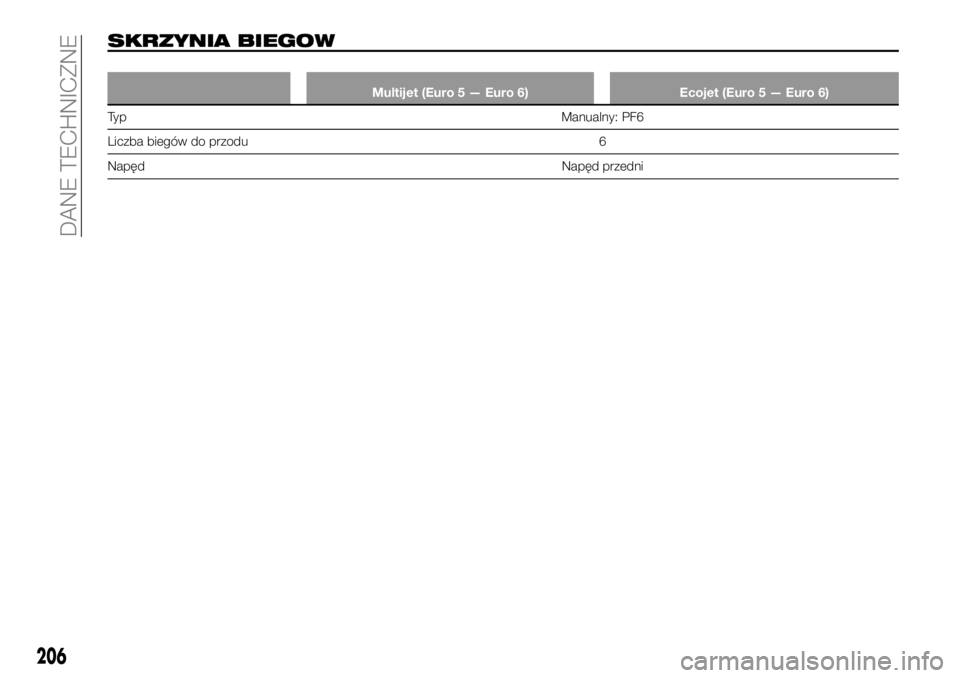

SKRZYNIA BIEGOW
Multijet (Euro 5 — Euro 6) Ecojet (Euro 5 — Euro 6)
Ty pManualny:
PF6
Liczba biegów do przodu 6
NapędNapęd przedni
206
DANE TECHNICZNE
