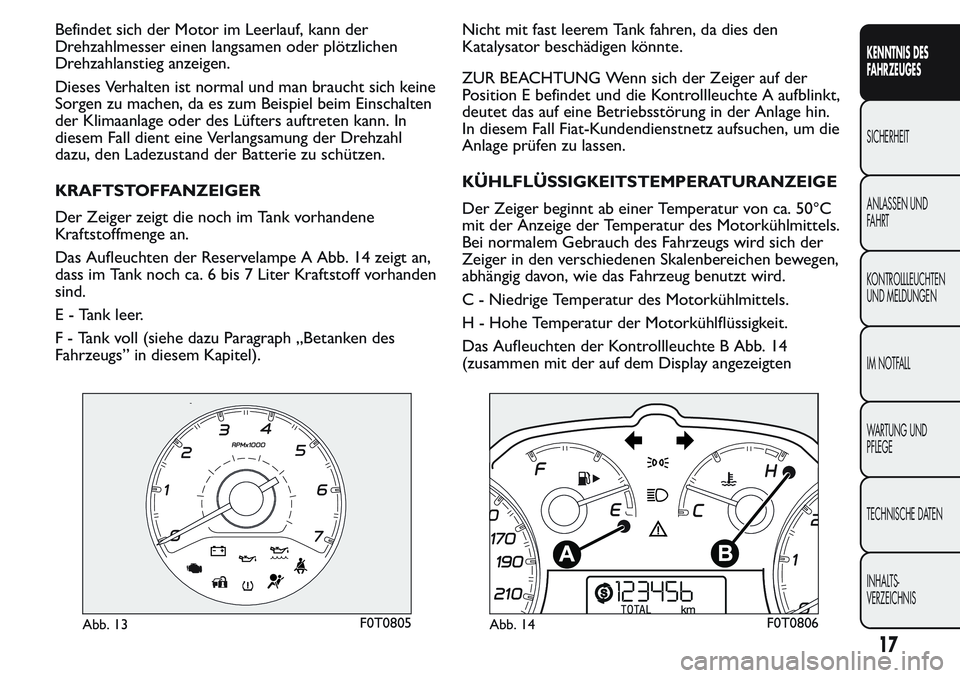

2017 FIAT FIORINO display

Befindet sich der Motor im Leerlauf, kann der
Drehzahlmesser einen langsamen oder plötzlichen
Drehzahlanstieg anzeigen.
Dieses Verhalten ist normal und man braucht sich keine
Sorgen zu machen, da es zum Beispiel beim Einschalten
der Klimaanlage oder des Lüfters auftreten kann. In
diesem Fall dient eine Verlangsamung der Drehzahl
dazu, den Ladezustand der Batterie zu schützen.
KRAFTSTOFFANZEIGER
Der Zeiger zeigt die noch im Tank vorhandene
Kraftstoffmenge an.
Das Aufleuchten der Reservelampe A Abb. 14 zeigt an,
dass im Tank noch ca. 6 bis 7 Liter Kraftstoff vorhanden
sind.
E - Tank leer.
F - Tank voll (siehe dazu Paragraph „Betanken des
Fahrzeugs” in diesem Kapitel).Nicht mit fast leerem Tank fahren, da dies den
Katalysator beschädigen könnte.
ZUR BEACHTUNG Wenn sich der Zeiger auf der
Position E befindet und die Kontrollleuchte A aufblinkt,
deutet das auf eine Betriebsstörung in der Anlage hin.
In diesem Fall Fiat-Kundendienstnetz aufsuchen, um die
Anlage prüfen zu lassen.
KÜHLFLÜSSIGKEITSTEMPERATURANZEIGE
Der Zeiger beginnt ab einer Temperatur von ca. 50°C
mit der Anzeige der Temperatur des Motorkühlmittels.
Bei normalem Gebrauch des Fahrzeugs wird sich der
Zeiger in den verschiedenen Skalenbereichen bewegen,
abhängig davon, wie das Fahrzeug benutzt wird.
C - Niedrige Temperatur des Motorkühlmittels.
H - Hohe Temperatur der Motorkühlflüssigkeit.
Das Aufleuchten der Kontrollleuchte B Abb. 14
(zusammen mit der auf dem Display angezeigten
Abb. 13F0T0805Abb. 14F0T0806
17
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Meldung) zeigt einen übermäßigen Temperaturanstieg
der Kühlflüssigkeit an. Stellen Sie in diesem Fall den
Motor ab und wenden Sie sich bitte an das Fiat-
Kundendienstnetz.
Befindet sich der Zeiger der
Motorkühlflüssigkeitstemperatur im roten
Bereich, stellen Sie bitte sofor t den Motor
ab und wenden Sie sich bitte an das Fiat-
Kundendienstnetz.
DIGITALES DISPLAY
STANDARD-SEITE
Die Standard-Seite Abb. 15 kann folgende Angaben
anzeigen:
AScheinwerferstellung (nur bei eingeschaltetem
Abblendlicht).
BKilometerzähler (Anzeige der zurückgelegten
Kilometer oder Meilen).
CUhrzeit.
DAnzeige der Funktion START&STOP (für Versionen/
Märkte wo vorgesehen).
EGear Shift Indication (Anzeige Gangwechsel) (für
Versionen/Märkte, wo vorgesehen).
HinweisBei abgezogenem Schlüssel (und der Öffnung
von mindestens einer Vordertür) leuchtet das Display
auf und zeigt einige Sekunden lang die Uhrzeit und
die Angabe der zurückgelegten Kilometer oder Meilen
an.
BEDIENTASTEN
Zum Durchlaufen der Bildschirmseite und der
entsprechenden Optionen nach oben oder zum
Erhöhen des angezeigten Wertes.
SET
Kurzes Drücken für den Zugriff auf das Menü und/oder
den Wechsel zur nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl. Langer Tastendruck
für die Rückkehr zur Standardbildschirmseite.
18
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

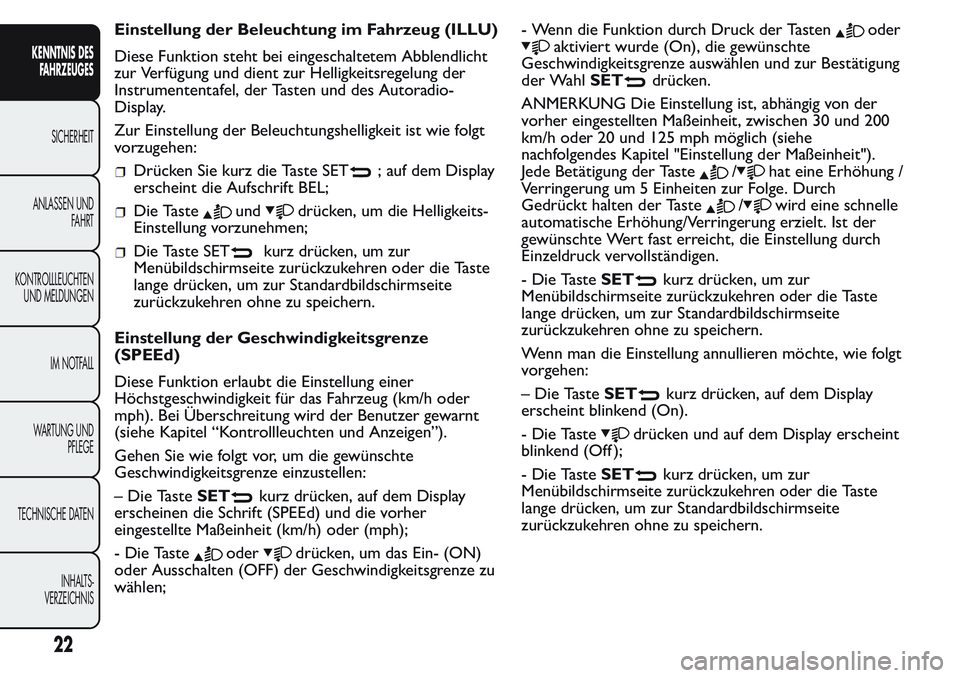

Einstellung der Beleuchtung im Fahrzeug (ILLU)
Diese Funktion steht bei eingeschaltetem Abblendlicht
zur Verfügung und dient zur Helligkeitsregelung der
Instrumententafel, der Tasten und des Autoradio-
Display.
Zur Einstellung der Beleuchtungshelligkeit ist wie folgt
vorzugehen:
Drücken Sie kurz die Taste SET; auf dem Display
erscheint die Aufschrift BEL;
Die Tasteunddrücken, um die Helligkeits-
Einstellung vorzunehmen;
Die Taste SETkurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Einstellung der Geschwindigkeitsgrenze
(SPEEd)
Diese Funktion erlaubt die Einstellung einer
Höchstgeschwindigkeit für das Fahrzeug (km/h oder
mph). Bei Überschreitung wird der Benutzer gewarnt
(siehe Kapitel “Kontrollleuchten und Anzeigen”).
Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– Die TasteSET
kurz drücken, auf dem Display
erscheinen die Schrift (SPEEd) und die vorher
eingestellte Maßeinheit (km/h) oder (mph);
- Die Taste
oderdrücken, um das Ein- (ON)
oder Ausschalten (OFF) der Geschwindigkeitsgrenze zu
wählen;- Wenn die Funktion durch Druck der Tasten
oder
aktiviert wurde (On), die gewünschte
Geschwindigkeitsgrenze auswählen und zur Bestätigung
der WahlSET
drücken.
ANMERKUNG Die Einstellung ist, abhängig von der
vorher eingestellten Maßeinheit, zwischen 30 und 200
km/h oder 20 und 125 mph möglich (siehe
nachfolgendes Kapitel "Einstellung der Maßeinheit").
Jede Betätigung der Taste
/hat eine Erhöhung /
Verringerung um 5 Einheiten zur Folge. Durch
Gedrückt halten der Taste
/wird eine schnelle
automatische Erhöhung/Verringerung erzielt. Ist der
gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
- Die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Wenn man die Einstellung annullieren möchte, wie folgt
vorgehen:
– Die TasteSET
kurz drücken, auf dem Display
erscheint blinkend (On).
- Die Taste
drücken und auf dem Display erscheint
blinkend (Off );
- Die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
22
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Einstellung der Uhrzeit (Hour)
Diese Funktion ermöglicht die Einstellung der Uhrzeit.
Um die Uhr einzustellen, wie folgt vorgehen:
– nach kurzer Betätigung der TasteSET
blinkt die
Stundenanzeige auf dem Display,
- Die Taste
oderdrücken, um die Einstellung
auszuführen;
- Nach kurzer Betätigung der TasteSET
blinkt die
Minutenanzeige auf dem Display.
- Die Taste
oderdrücken, um die Einstellung
auszuführen;
- Die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Einstellung Summer-Lautstärke (bUZZ)
Diese Funktion gestattet die Einstellung der Lautstärke
des Summers (buzzer), der bei Störungs-/
Hinweismeldungen und beim Drücken der TastenSET
,undertönt.
Um die gewünschte Lautstärke einzustellen, wie folgt
vorgehen:
– die TasteSET
kurz drücken, im Display erscheint
die Anzeige (bUZZ);
- Die Taste
oderdrücken, um die gewünschte
Laustärke zu wählen (8 Stufen sind möglich).
- Die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Tastelange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Einstellung der Maßeinheit (Unit)
Diese Funktion erlaubt die Einstellung der Maßeinheit.
Für die Einstellung wie folgt vorgehen:
– Drücken Sie kurz die TasteSET
, auf dem Display
erscheint der Schriftzug "Unit" und die zuvor
eingestellte Maßeinheit (km) oder (mi),
- Die Taste
oderdrücken, um die gewünschte
Maßeinheit zu wählen.
- Die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Aktivierung/Deaktivierung des Beifahrerairbags
und Sidebags zum Schutz des Brust/
Bauchbereichs (Sidebag) (Bag P) (für Versionen/
Märkte, wo vorgesehen)
Diese Funktion erlaubt, die Beifahrerairbags zu
deaktivieren/aktivieren.
Fahren Sie folgendermaßen fort: Abb. 18:
- Die MENÜ-TasteSET
drücken, und nachdem auf
dem Display die Meldung (BAG P OFF) (für die
Deaktivierung) oder die Meldung (Bag pass: On) (für
die Aktivierung) durch Druck der Tasten
und
erschienen ist, erneut die MENÜ-TasteSET
drücken.
Auf dem Display erscheint eine Meldung, die die
Bestätigung anfordert;
23
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

MULTIFUNKTIONSDISPLAY
Das Fahrzeug kann mit einem Multifunktionsdisplay
ausgestattet sein, das dem Benutzer, entsprechend der
vorhergehenden Einstellungen, nützliche Informationen
während der Fahrt des Fahrzeugs bieten kann.
STANDARD-SEITE
Die Standardbildschirmseite kann folgende Angaben
anzeigen Abb. 19:
ADatum.
BKilometerzähler (Anzeige der zurückgelegten
Kilometer oder Meilen).
CUhrzeit.
DAußentemperatur (für Versionen/Märkte, wo
vorgesehen) (für Versionen Natural Power und
Comfort-Matic mit Außentemperatursensor erfolgt
die Anzeige über das Menü Trip, siehe "Trip
Computer").EScheinwerferstellung (nur bei eingeschaltetem
Abblendlicht).
FAnzeige der Funktion START&STOP (für Versionen/
Märkte wo vorgesehen).
GGear Shift Indication (Anzeige Gangwechsel) (für
Versionen/Märkte, wo vorgesehen).
HinweisBeim Öffnen einer der vorderen Türen wird
das Display aktiviert und zeigt für einige Sekunden
die Uhrzeit und die zurückgelegten Kilometer oder
Meilen an.
BEDIENTASTEN
Zum Durchlaufen der Bildschirmseite und der
entsprechenden Optionen nach oben oder zum
Erhöhen des angezeigten Wertes.
Abb. 19F0T0421Abb. 20F0T0500
25
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

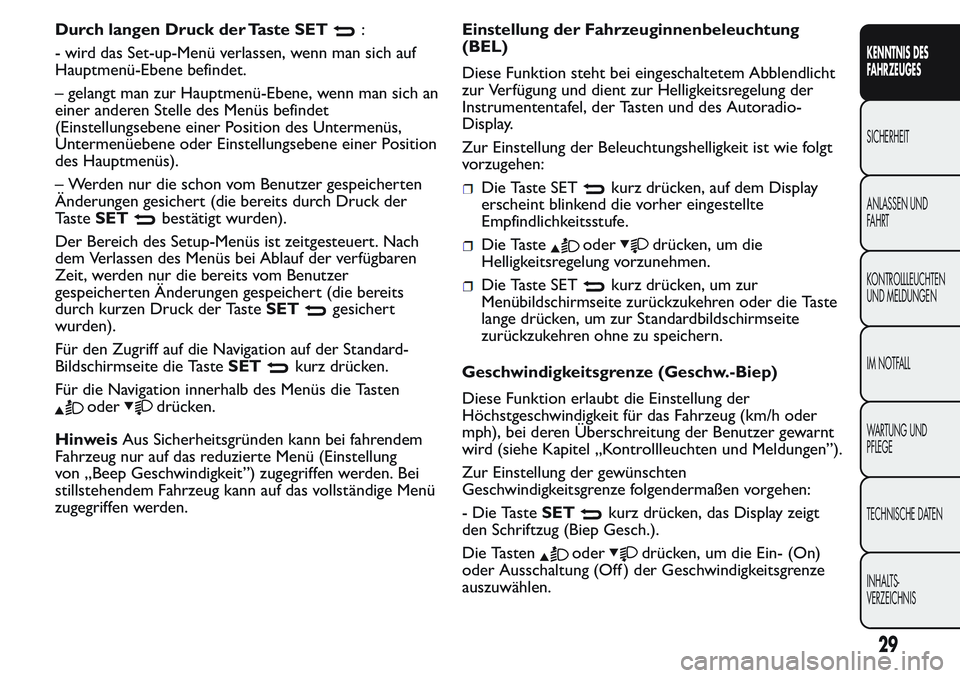

Durch langen Druck der Taste SET:
- wird das Set-up-Menü verlassen, wenn man sich auf
Hauptmenü-Ebene befindet.
– gelangt man zur Hauptmenü-Ebene, wenn man sich an
einer anderen Stelle des Menüs befindet
(Einstellungsebene einer Position des Untermenüs,
Untermenüebene oder Einstellungsebene einer Position
des Hauptmenüs).
– Werden nur die schon vom Benutzer gespeicherten
Änderungen gesichert (die bereits durch Druck der
TasteSET
bestätigt wurden).
Der Bereich des Setup-Menüs ist zeitgesteuert. Nach
dem Verlassen des Menüs bei Ablauf der verfügbaren
Zeit, werden nur die bereits vom Benutzer
gespeicherten Änderungen gespeichert (die bereits
durch kurzen Druck der TasteSET
gesichert
wurden).
Für den Zugriff auf die Navigation auf der Standard-
Bildschirmseite die TasteSET
kurz drücken.
Für die Navigation innerhalb des Menüs die Tasten
oderdrücken.
HinweisAus Sicherheitsgründen kann bei fahrendem
Fahrzeug nur auf das reduzierte Menü (Einstellung
von „Beep Geschwindigkeit”) zugegriffen werden. Bei
stillstehendem Fahrzeug kann auf das vollständige Menü
zugegriffen werden.Einstellung der Fahrzeuginnenbeleuchtung
(BEL)
Diese Funktion steht bei eingeschaltetem Abblendlicht
zur Verfügung und dient zur Helligkeitsregelung der
Instrumententafel, der Tasten und des Autoradio-
Display.
Zur Einstellung der Beleuchtungshelligkeit ist wie folgt
vorzugehen:
Die Taste SETkurz drücken, auf dem Display
erscheint blinkend die vorher eingestellte
Empfindlichkeitsstufe.
Die Tasteoderdrücken, um die
Helligkeitsregelung vorzunehmen.
Die Taste SETkurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Geschwindigkeitsgrenze (Geschw.-Biep)
Diese Funktion erlaubt die Einstellung der
Höchstgeschwindigkeit für das Fahrzeug (km/h oder
mph), bei deren Überschreitung der Benutzer gewarnt
wird (siehe Kapitel „Kontrollleuchten und Meldungen”).
Zur Einstellung der gewünschten
Geschwindigkeitsgrenze folgendermaßen vorgehen:
- Die TasteSET
kurz drücken, das Display zeigt
den Schriftzug (Biep Gesch.).
Die Tasten
oderdrücken, um die Ein- (On)
oder Ausschaltung (Off ) der Geschwindigkeitsgrenze
auszuwählen.
29
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

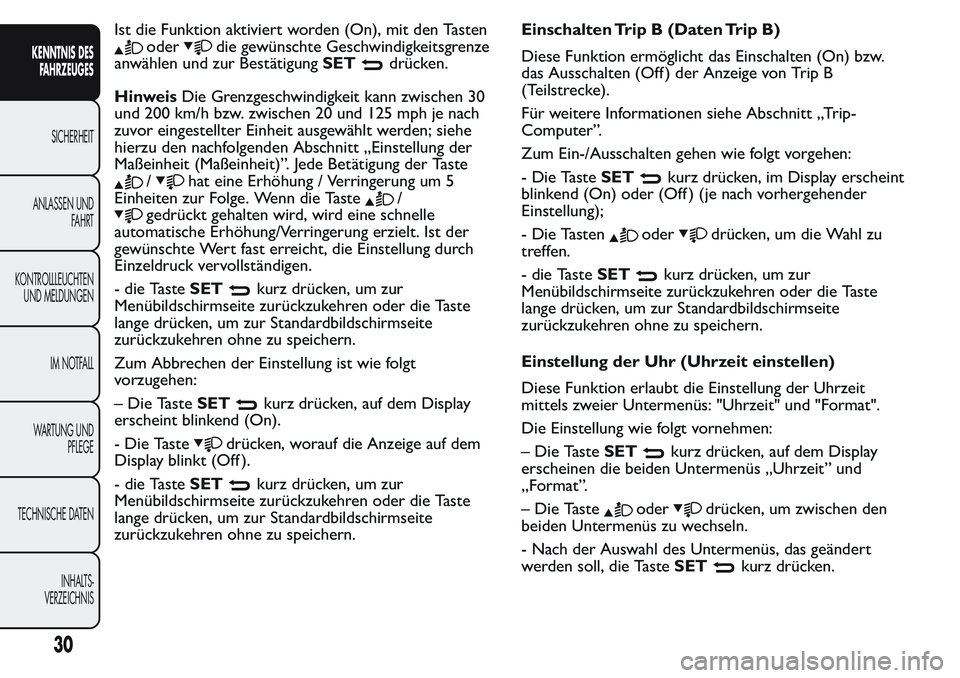

Ist die Funktion aktiviert worden (On), mit den Tasten
oderdie gewünschte Geschwindigkeitsgrenze
anwählen und zur BestätigungSET
drücken.
HinweisDie Grenzgeschwindigkeit kann zwischen 30
und 200 km/h bzw. zwischen 20 und 125 mph je nach
zuvor eingestellter Einheit ausgewählt werden; siehe
hierzu den nachfolgenden Abschnitt „Einstellung der
Maßeinheit (Maßeinheit)”. Jede Betätigung der Taste
/hat eine Erhöhung / Verringerung um 5
Einheiten zur Folge. Wenn die Taste
/
gedrückt gehalten wird, wird eine schnelle
automatische Erhöhung/Verringerung erzielt. Ist der
gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
- die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Zum Abbrechen der Einstellung ist wie folgt
vorzugehen:
– Die TasteSET
kurz drücken, auf dem Display
erscheint blinkend (On).
- Die Taste
drücken, worauf die Anzeige auf dem
Display blinkt (Off ).
- die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.Einschalten Trip B (Daten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw.
das Ausschalten (Off ) der Anzeige von Trip B
(Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip-
Computer”.
Zum Ein-/Ausschalten gehen wie folgt vorgehen:
- Die TasteSET
kurz drücken, im Display erscheint
blinkend (On) oder (Off ) (je nach vorhergehender
Einstellung);
- Die Tasten
oderdrücken, um die Wahl zu
treffen.
- die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Einstellung der Uhr (Uhrzeit einstellen)
Diese Funktion erlaubt die Einstellung der Uhrzeit
mittels zweier Untermenüs: "Uhrzeit" und "Format".
Die Einstellung wie folgt vornehmen:
– Die TasteSET
kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit” und
„Format”.
– Die Taste
oderdrücken, um zwischen den
beiden Untermenüs zu wechseln.
- Nach der Auswahl des Untermenüs, das geändert
werden soll, die TasteSET
kurz drücken.
30
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

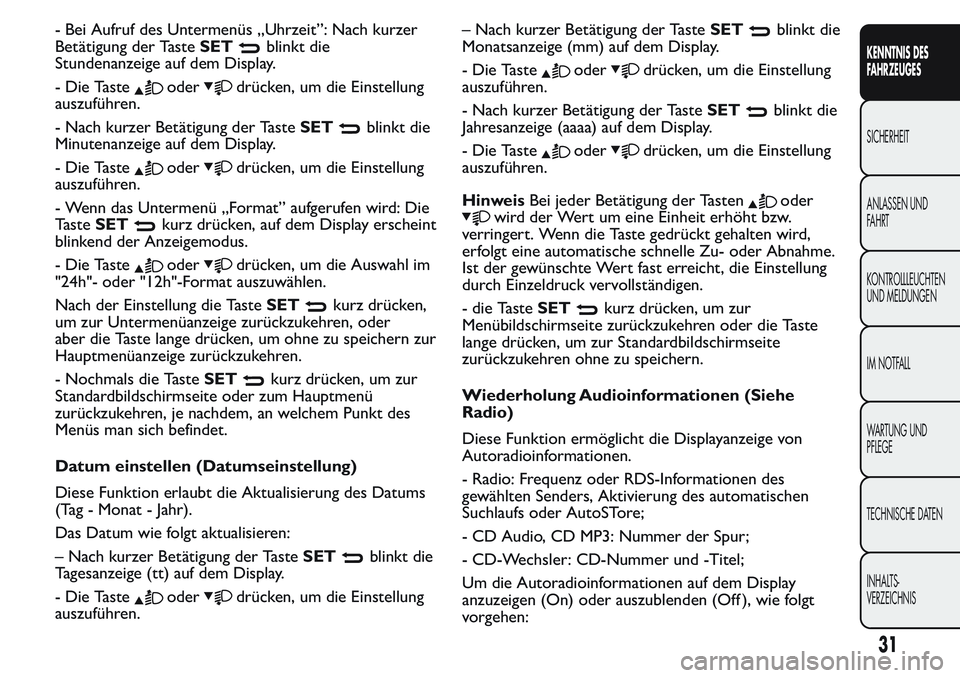

- Bei Aufruf des Untermenüs „Uhrzeit”: Nach kurzer
Betätigung der TasteSET
blinkt die
Stundenanzeige auf dem Display.
- Die Taste
oderdrücken, um die Einstellung
auszuführen.
- Nach kurzer Betätigung der TasteSET
blinkt die
Minutenanzeige auf dem Display.
- Die Taste
oderdrücken, um die Einstellung
auszuführen.
- Wenn das Untermenü „Format” aufgerufen wird: Die
TasteSET
kurz drücken, auf dem Display erscheint
blinkend der Anzeigemodus.
- Die Taste
oderdrücken, um die Auswahl im
"24h"- oder "12h"-Format auszuwählen.
Nach der Einstellung die TasteSET
kurz drücken,
um zur Untermenüanzeige zurückzukehren, oder
aber die Taste lange drücken, um ohne zu speichern zur
Hauptmenüanzeige zurückzukehren.
- Nochmals die TasteSET
kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt des
Menüs man sich befindet.
Datum einstellen (Datumseinstellung)
Diese Funktion erlaubt die Aktualisierung des Datums
(Tag - Monat - Jahr).
Das Datum wie folgt aktualisieren:
– Nach kurzer Betätigung der TasteSET
blinkt die
Tagesanzeige (tt) auf dem Display.
- Die Taste
oderdrücken, um die Einstellung
auszuführen.– Nach kurzer Betätigung der TasteSET
blinkt die
Monatsanzeige (mm) auf dem Display.
- Die Taste
oderdrücken, um die Einstellung
auszuführen.
- Nach kurzer Betätigung der TasteSET
blinkt die
Jahresanzeige (aaaa) auf dem Display.
- Die Taste
oderdrücken, um die Einstellung
auszuführen.
HinweisBei jeder Betätigung der Tasten
oder
wird der Wert um eine Einheit erhöht bzw.
verringert. Wenn die Taste gedrückt gehalten wird,
erfolgt eine automatische schnelle Zu- oder Abnahme.
Ist der gewünschte Wert fast erreicht, die Einstellung
durch Einzeldruck vervollständigen.
- die TasteSET
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern.
Wiederholung Audioinformationen (Siehe
Radio)
Diese Funktion ermöglicht die Displayanzeige von
Autoradioinformationen.
- Radio: Frequenz oder RDS-Informationen des
gewählten Senders, Aktivierung des automatischen
Suchlaufs oder AutoSTore;
- CD Audio, CD MP3: Nummer der Spur;
- CD-Wechsler: CD-Nummer und -Titel;
Um die Autoradioinformationen auf dem Display
anzuzeigen (On) oder auszublenden (Off ), wie folgt
vorgehen:
31
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
