2017 CITROEN JUMPER SPACETOURER Kezelési útmutató (in Hungarian)

183
Spacetourer-VP_hu_Chap05_securite_ed01-2016

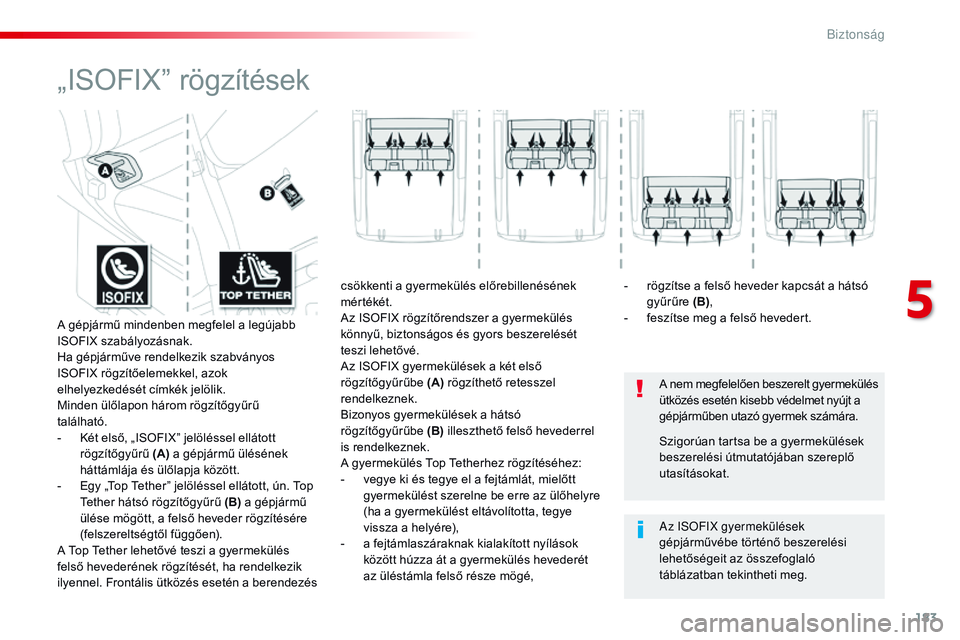

„ISOFIX” rögzítések
A nem megfelelően beszerelt gyermekülés
ütközés esetén kisebb védelmet nyújt a
gépjárműben utazó gyermek számára.
Az ISOFIX gyermekülések
gépjárművébe történő beszerelési
lehetőségeit az összefoglaló
táblázatban tekintheti meg. Szigorúan tartsa be a gyermekülések
beszerelési útmutatójában szereplő
utasításokat.
A gépjármű mindenben megfelel a legújabb
ISOFIX szabályozásnak.
Ha gépjárműve rendelkezik szabványos
ISOFIX rögzítőelemekkel, azok
elhelyezkedését címkék jelölik.
Minden ülőlapon három rögzítőgyűrű
található.
-

K

ét első, „ISOFIX” jelöléssel ellátott
rögzítőgyűrű (A) a gépjármű ülésének
háttámlája és ülőlapja között.
-

E

gy „Top Tether” jelöléssel ellátott, ún. Top
Tether hátsó rögzítőgyűrű (B) a gépjármű
ülése mögött, a felső heveder rögzítésére
(felszereltségtől függően).
A Top Tether lehetővé teszi a gyermekülés
felső hevederének rögzítését, ha rendelkezik
ilyennel. Frontális ütközés esetén a berendezés csökkenti a gyermekülés előrebillenésének
mér tékét.
Az ISOFIX rögzítőrendszer a gyermekülés
könnyű, biztonságos és gyors beszerelését
teszi lehetővé.
Az ISOFIX gyermekülések a két első
rögzítőgyűrűbe (A)
rögzíthető retesszel
rendelkeznek.
Bizonyos gyermekülések a hátsó
rögzítőgyűrűbe (B) illeszthető felső hevederrel
is rendelkeznek.
A gyermekülés Top Tetherhez rögzítéséhez:
-

v

egye ki és tegye el a fejtámlát, mielőtt
gyermekülést szerelne be erre az ülőhelyre
(ha a gyermekülést eltávolította, tegye
vissza a helyére),
-

a f

ejtámlaszáraknak kialakított nyílások
között húzza át a gyermekülés hevederét
az üléstámla felső része mögé, -

r

ögzítse a felső heveder kapcsát a hátsó
gyűrűre (B),
-

f

eszítse meg a felső hevedert.
5
Biztonság

184
Spacetourer-VP_hu_Chap05_securite_ed01-2016

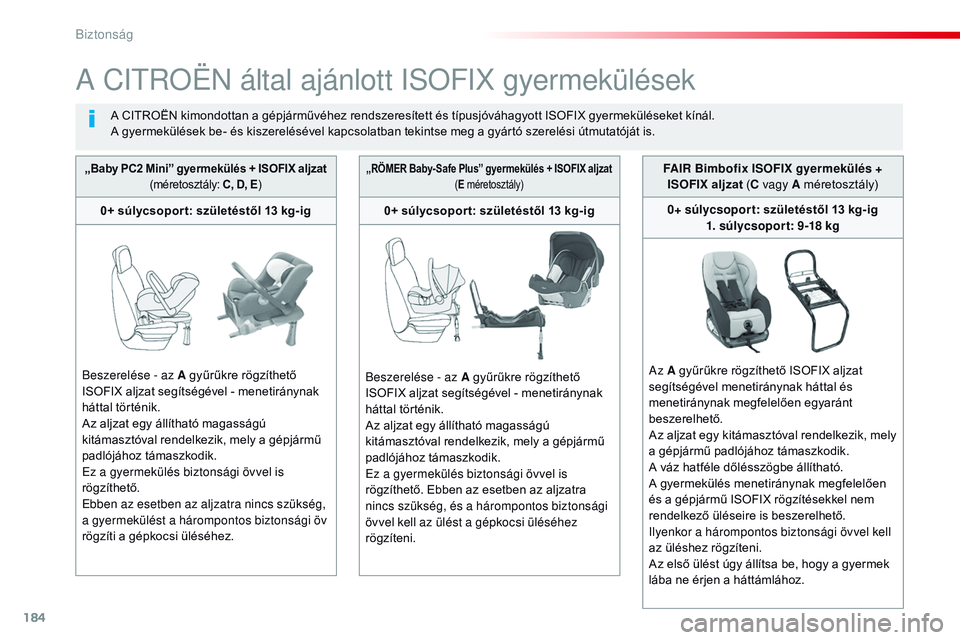

A CITROËN által ajánlott ISOFIX gyermekülések
A CITROËN kimondottan a gépjárművéhez rendszeresített és típusjóváhagyott ISOFIX gyermeküléseket kínál.
A gyermekülések be- és kiszerelésével kapcsolatban tekintse meg a gyártó szerelési útmutatóját is.
„Baby PC2 Mini” gyermekülés + ISOFIX aljzat(méretosztály: C, D, E)
0+ súlycsopor t: születéstől 13 kg-ig
Beszerelése - az A gyűrűkre rögzíthető
ISOFIX aljzat segítségével - menetiránynak
háttal történik.
Az aljzat egy állítható magasságú
kitámasztóval rendelkezik, mely a gépjármű
padlójához támaszkodik.
Ez a gyermekülés biztonsági övvel is
rögzíthető.
Ebben az esetben az aljzatra nincs szükség,
a gyermekülést a hárompontos biztonsági öv
rögzíti a gépkocsi üléséhez. FAIR Bimbofix ISOFIX
gyermekülés +
ISOFIX aljzat (C vagy A méretosztály)
0+ súlycsoport: születéstől 13 kg-ig
1. súlycsopor t: 9-18 kg
Az A gyűrűkre rögzíthető ISOFIX aljzat
segítségével menetiránynak háttal és
menetiránynak megfelelően egyaránt
beszerelhető.
Az aljzat egy kitámasztóval rendelkezik, mely
a gépjármű padlójához támaszkodik.
A váz hatféle dőlésszögbe állítható.
A gyermekülés menetiránynak megfelelően
és a gépjármű ISOFIX rögzítésekkel nem
rendelkező üléseire is beszerelhető.
Ilyenkor a hárompontos biztonsági övvel kell
az üléshez rögzíteni.
Az első ülést úgy állítsa be, hogy a gyermek
lába ne érjen a háttámlához.
„RÖMER Baby- Safe Plus” gyermekülés + ISOFIX aljzat
( E méretosztály)
0+ súlycsopor t: születéstől 13 kg-ig
Beszerelése - az A gyűrűkre rögzíthető
ISOFIX aljzat segítségével - menetiránynak
háttal történik.
Az aljzat egy állítható magasságú
kitámasztóval rendelkezik, mely a gépjármű
padlójához támaszkodik.
Ez a gyermekülés biztonsági övvel is
rögzíthető. Ebben az esetben az aljzatra
nincs szükség, és a hárompontos biztonsági
övvel kell az ülést a gépkocsi üléséhez
rögzíteni.
Biztonság

185
Spacetourer-VP_hu_Chap05_securite_ed01-2016

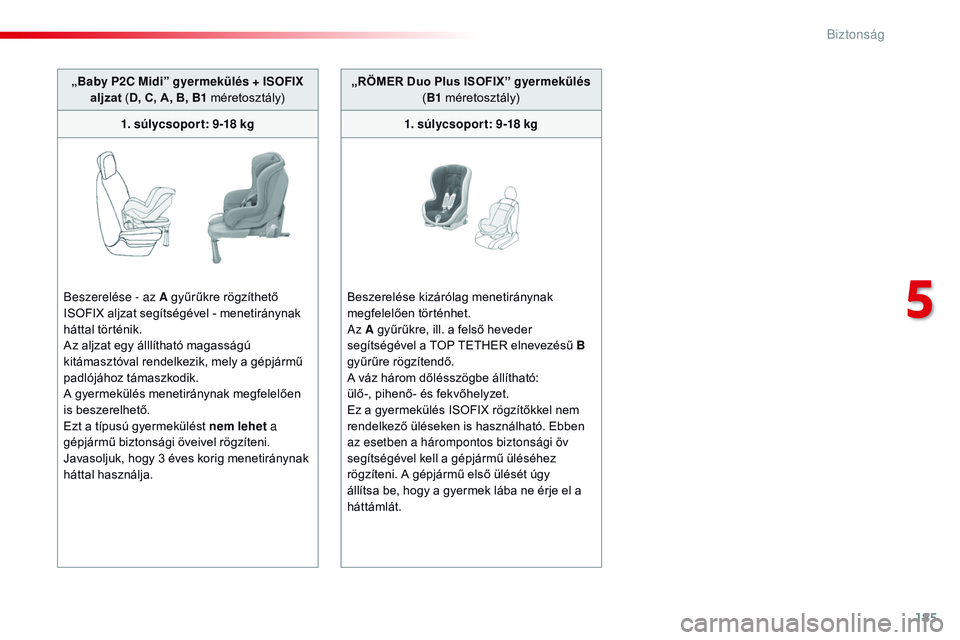

„Baby P2C Midi” gyermekülés + ISOFIX
aljzat (D, C, A, B, B1 méretosztály)
1. súlycsopor t: 9-18 kg
Beszerelése - az A gyűrűkre rögzíthető
ISOFIX aljzat segítségével - menetiránynak
háttal történik.
Az aljzat egy álllítható magasságú
kitámasztóval rendelkezik, mely a gépjármű
padlójához támaszkodik.
A gyermekülés menetiránynak megfelelően
is beszerelhető.
Ezt a típusú gyermekülést nem lehet a
gépjármű biztonsági öveivel rögzíteni.
Javasoljuk, hogy 3 éves korig menetiránynak
háttal használja. „RÖMER Duo Plus ISOFIX” gyermekülés

( B1 méretosztály)
1. súlycsopor t: 9-18 kg
Beszerelése kizárólag menetiránynak
megfelelően történhet.
Az A gyűrűkre, ill. a felső heveder
segítségével a TOP TETHER elnevezésű B
gyűrűre rögzítendő.
A váz három dőlésszögbe állítható:
ülő-, pihenő- és fekvőhelyzet.
Ez a gyermekülés ISOFIX rögzítőkkel nem
rendelkező üléseken is használható. Ebben
az esetben a hárompontos biztonsági öv
segítségével kell a gépjármű üléséhez
rögzíteni. A gépjármű első ülését úgy
állítsa be, hogy a gyermek lába ne érje el a
háttámlát.
5
Biztonság

186
Spacetourer-VP_hu_Chap05_securite_ed01-2016

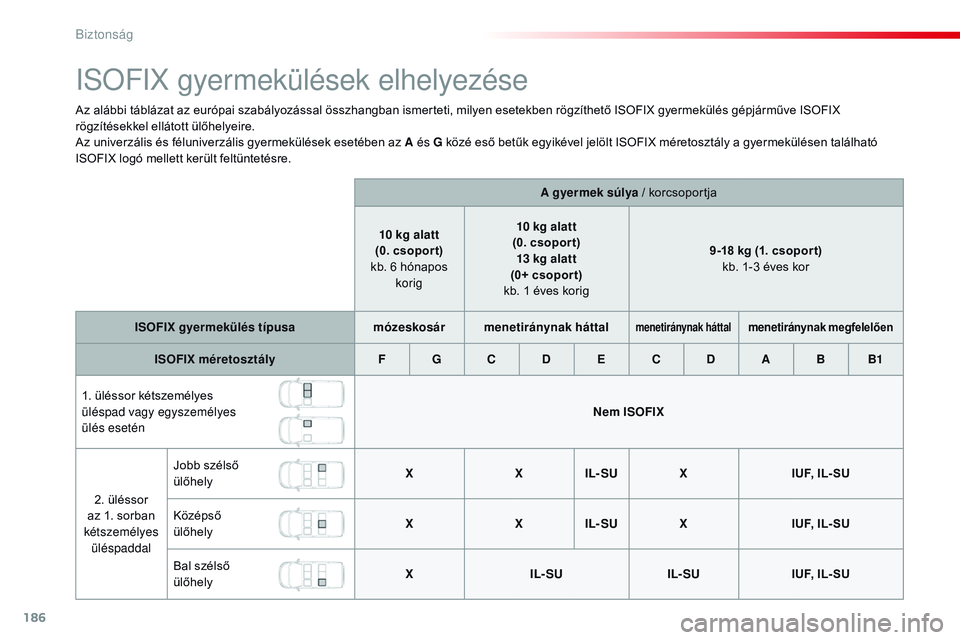

ISOFIX gyermekülések elhelyezése
Az alábbi táblázat az európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető ISOFIX gyermekülés gépjárműve ISOFIX
rögzítésekkel ellátott ülőhelyeire.
Az univerzális és féluniverzális gyermekülések esetében az A és G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen található
ISOFIX logó mellett került feltüntetésre.A gyermek súlya / korcsoportja
10 kg alatt
(0. csopor t)
kb. 6 hónapos korig 10 kg alatt
(0. csopor t) 13 kg alatt
(0+ csopor t)
kb. 1 éves korig 9-18 kg (1. csopor t)
kb. 1-3 éves kor
ISOFIX gyermekülés típusa mózeskosármenetiránynak háttal
menetiránynak háttalmenetiránynak megfelelően
ISOFIX méretosztály F G C DEC D A B B1
1. üléssor kétszemélyes
üléspad vagy egyszemélyes
ülés esetén Nem ISOFIX
2. üléssor
az 1. sorban
kétszemélyes üléspaddal Jobb szélső
ülőhely
X
XIL- SU X IUF, IL- SU
Középső
ülőhely X
XIL- SU X IUF, IL- SU
Bal szélső
ülőhely X
IL- SU IL- SUIUF, IL- SU
Biztonság

187
Spacetourer-VP_hu_Chap05_securite_ed01-2016

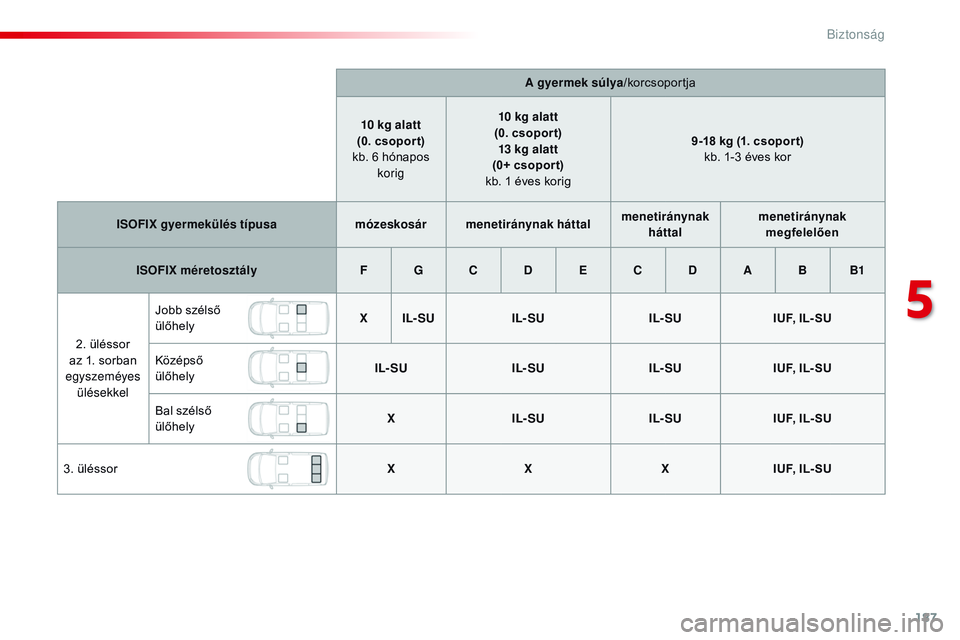

A gyermek súlya/korcsoportja
10 kg alatt
(0. csopor t)
kb. 6 hónapos korig 10 kg alatt
(0. csopor t) 13 kg alatt
(0+ csopor t)
kb. 1 éves korig 9-18 kg (1. csopor t)
kb. 1-3 éves kor
ISOFIX gyermekülés típusa mózeskosármenetiránynak háttal menetiránynak
háttal menetiránynak
megfelelően
ISOFIX méretosztály F G C D EC D A B B1
2. üléssor
az 1. sorban
egyszeméyes ülésekkel Jobb szélső
ülőhely
X
IL- SU IL- SU IL- SUIUF, IL- SU
Középső
ülőhely IL- SU
IL- SUIL- SUIUF, IL- SU
Bal szélső
ülőhely X
IL- SU IL- SUIUF, IL- SU
3. üléssor XXXIUF, IL- SU
5
Biztonság

188
Spacetourer-VP_hu_Chap05_securite_ed01-2016

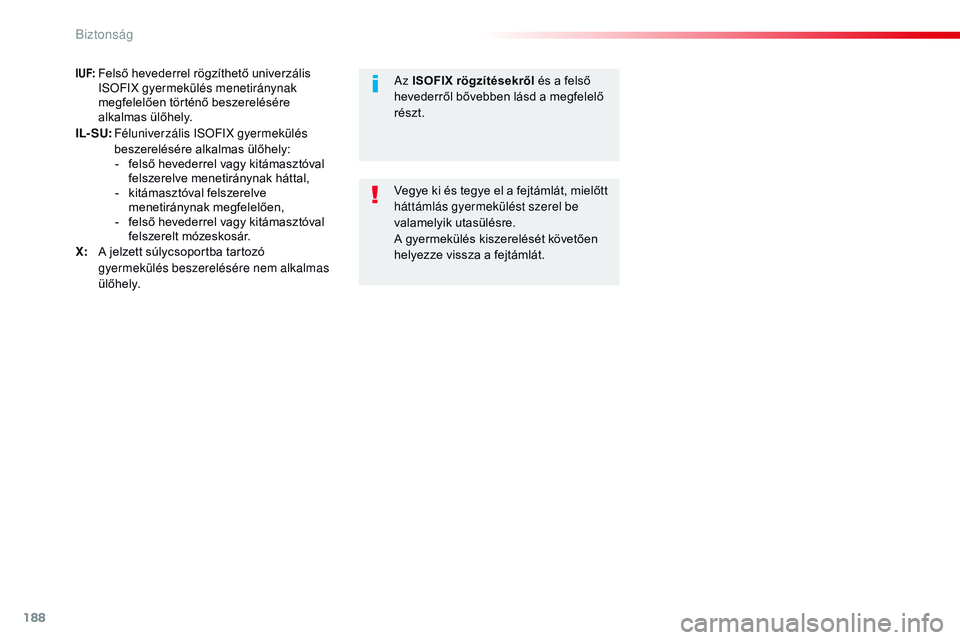

I UF: Felső hevederrel rögzíthető univerzális ISOFIX gyermekülés menetiránynak
megfelelően történő beszerelésére
alkalmas ülőhely.
IL- SU:
F

éluniverzális ISOFIX gyermekülés
beszerelésére alkalmas ülőhely: -

f
első hevederrel vagy kitámasztóval
felszerelve menetiránynak háttal,
-

k
itámasztóval felszerelve
menetiránynak megfelelően,
-

f
első hevederrel vagy kitámasztóval
felszerelt mózeskosár.
X:
A j

elzett súlycsoportba tartozó
gyermekülés beszerelésére nem alkalmas
ülőhely. Vegye ki és tegye el a fejtámlát, mielőtt
háttámlás gyermekülést szerel be
valamelyik utasülésre.
A gyermekülés kiszerelését követően
helyezze vissza a fejtámlát. Az ISOFIX rögzítésekről
és a felső
hevederről bővebben lásd a megfelelő
részt.
Biztonság

189
Spacetourer-VP_hu_Chap05_securite_ed01-2016

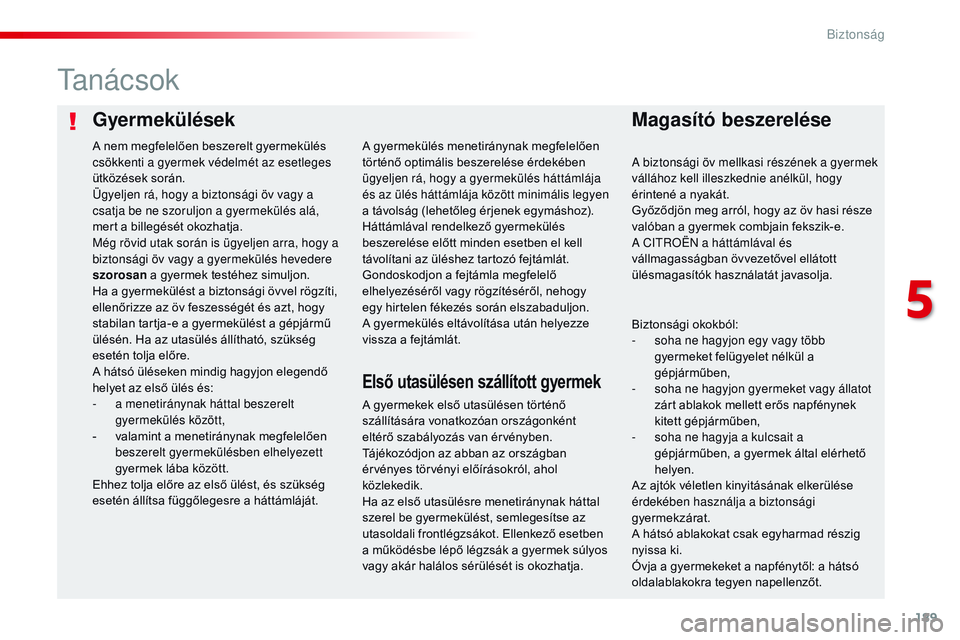

GyermekülésekMagasító beszerelése
Ta n á c s o k
A gyermekek első utasülésen történő
szállítására vonatkozóan országonként
eltérő szabályozás van érvényben.
Tájékozódjon az abban az országban
érvényes törvényi előírásokról, ahol
közlekedik.
Ha az első utasülésre menetiránynak háttal
szerel be gyermekülést, semlegesítse az
utasoldali frontlégzsákot. Ellenkező esetben
a működésbe lépő légzsák a gyermek súlyos
vagy akár halálos sérülését is okozhatja. A gyermekülés menetiránynak megfelelően
történő optimális beszerelése érdekében
ügyeljen rá, hogy a gyermekülés háttámlája
és az ülés háttámlája között minimális legyen
a távolság (lehetőleg érjenek egymáshoz).
Háttámlával rendelkező gyermekülés
beszerelése előtt minden esetben el kell
távolítani az üléshez tartozó fejtámlát.
Gondoskodjon a fejtámla megfelelő
elhelyezéséről vagy rögzítéséről, nehogy
egy hirtelen fékezés során elszabaduljon.
A gyermekülés eltávolítása után helyezze
vissza a fejtámlát.
A nem megfelelően beszerelt gyermekülés
csökkenti a gyermek védelmét az esetleges
ütközések során.
Ügyeljen rá, hogy a biztonsági öv vagy a
csatja be ne szoruljon a gyermekülés alá,
mert a billegését okozhatja.
Még rövid utak során is ügyeljen arra, hogy a
biztonsági öv vagy a gyermekülés hevedere
szorosan
a gyermek testéhez simuljon.
Ha a gyermekülést a biztonsági övvel rögzíti,
ellenőrizze az öv feszességét és azt, hogy
stabilan tartja-e a gyermekülést a gépjármű
ülésén. Ha az utasülés állítható, szükség
esetén tolja előre.
A hátsó üléseken mindig hagyjon elegendő
helyet az első ülés és:
-
a m
enetiránynak háttal beszerelt
gyermekülés között,
-

v

alamint a menetiránynak megfelelően
beszerelt gyermekülésben elhelyezett
gyermek lába között.
Ehhez tolja előre az első ülést, és szükség
esetén állítsa függőlegesre a háttámláját.
Első utasülésen szállított gyermek
A biztonsági öv mellkasi részének a gyermek
vállához kell illeszkednie anélkül, hogy
érintené a nyakát.
Győződjön meg arról, hogy az öv hasi része
valóban a gyermek combjain fekszik-e.
A CITROËN a háttámlával és
vállmagasságban övvezetővel ellátott
ülésmagasítók használatát javasolja.
Biztonsági okokból:
-

s
oha ne hagyjon egy vagy több
gyermeket felügyelet nélkül a
gépjárműben,
-

s
oha ne hagyjon gyermeket vagy állatot
zárt ablakok mellett erős napfénynek
kitett gépjárműben,
-

s
oha ne hagyja a kulcsait a
gépjárműben, a gyermek által elérhető
helyen.
Az ajtók véletlen kinyitásának elkerülése
érdekében használja a biztonsági
gyermekzárat.
A hátsó ablakokat csak egyharmad részig
nyissa ki.
Óvja a gyermekeket a napfénytől: a hátsó
oldalablakokra tegyen napellenzőt.
5
Biztonság

190
Spacetourer-VP_hu_Chap05_securite_ed01-2016

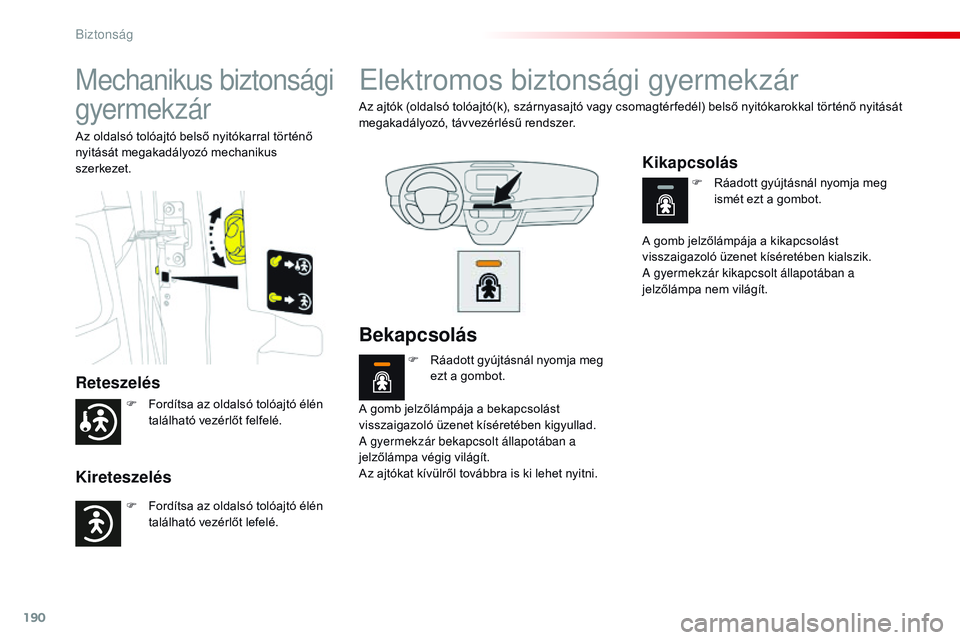

Mechanikus biztonsági
gyermekzár
Reteszelés
Kireteszelés
Az oldalsó tolóajtó belső nyitókarral történő
nyitását megakadályozó mechanikus
szerkezet.
Elektromos biztonsági gyermekzár
Az ajtók (oldalsó tolóajtó(k), szárnyasajtó vagy csomagtér fedél) belső nyitókarokkal történő nyitását
megakadályozó, távvezérlésű rendszer.A gomb jelzőlámpája a bekapcsolást
visszaigazoló üzenet kíséretében kigyullad.
A gyermekzár bekapcsolt állapotában a
jelzőlámpa végig világít.
Az ajtókat kívülről továbbra is ki lehet nyitni. A gomb jelzőlámpája a kikapcsolást
visszaigazoló üzenet kíséretében kialszik.
A gyermekzár kikapcsolt állapotában a
jelzőlámpa nem világít.
Bekapcsolás
F Ráadott gyújtásnál nyomja meg
ezt a gombot. F

R
áadott gyújtásnál nyomja meg
ismét ezt a gombot.
Kikapcsolás
F Fordítsa az oldalsó tolóajtó élén található vezérlőt felfelé.
F

F
ordítsa az oldalsó tolóajtó élén
található vezérlőt lefelé.
Biztonság
