2017 CITROEN JUMPER SPACETOURER Kezelési útmutató (in Hungarian)

95
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

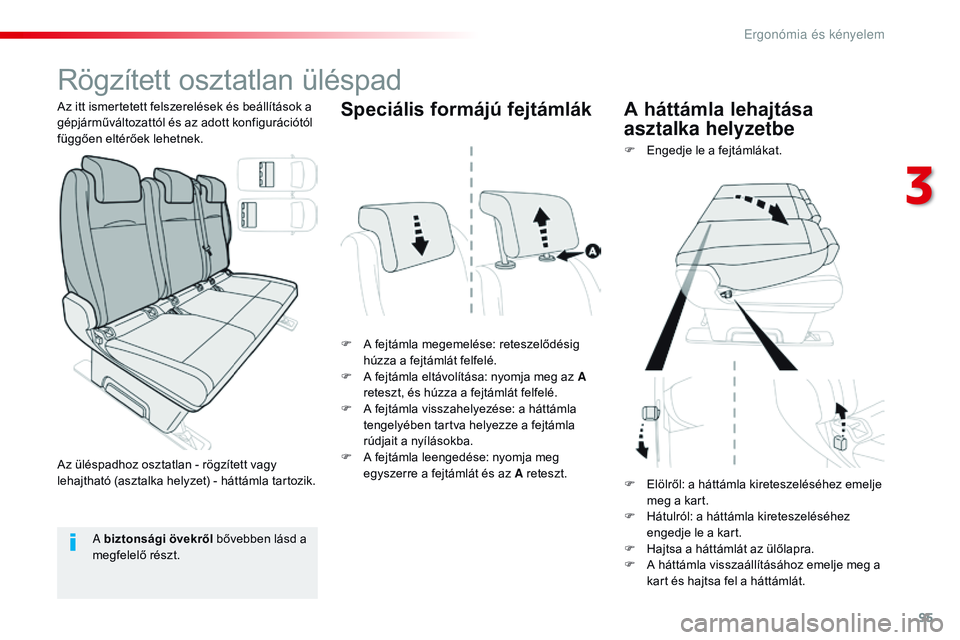

Rögzített osztatlan üléspad
F A fejtámla megemelése: reteszelődésig húzza a fejtámlát felfelé.
F

A f
ejtámla eltávolítása: nyomja meg az A
reteszt, és húzza a fejtámlát felfelé.
F

A f
ejtámla visszahelyezése: a háttámla
tengelyében tartva helyezze a fejtámla
rúdjait a nyílásokba.
F

A f
ejtámla leengedése: nyomja meg
egyszerre a fejtámlát és az A reteszt. F

E
ngedje le a fejtámlákat.
Az itt ismertetett felszerelések és beállítások a
gépjárműváltozattól és az adott konfigurációtól
függően eltérőek lehetnek.
Speciális formájú fejtámlák A háttámla lehajtása
asztalka helyzetbe
A biztonsági övekről bővebben lásd a
megfelelő részt.
Az üléspadhoz osztatlan - rögzített vagy
lehajtható (asztalka helyzet) - háttámla tartozik.
F
E
lölről: a háttámla kireteszeléséhez emelje
meg a kart.
F
H
átulról: a háttámla kireteszeléséhez
engedje le a kart.
F H ajtsa a háttámlát az ülőlapra.
F

A h
áttámla visszaállításához emelje meg a
kart és hajtsa fel a háttámlát.
3
Ergonómia és kényelem

96
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).

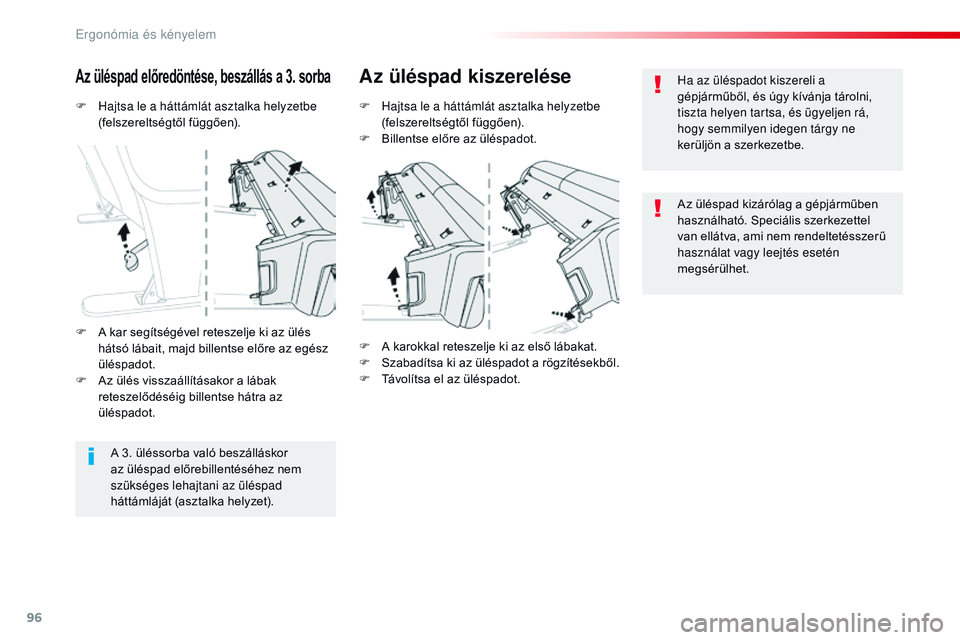

Az üléspad előredöntése, beszállás a 3. sorbaAz üléspad kiszerelése
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).
F

B
illentse előre az üléspadot.
F

A k

ar segítségével reteszelje ki az ülés
hátsó lábait, majd billentse előre az egész
üléspadot.
F

A

z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az
üléspadot.
A 3. üléssorba való beszálláskor
az üléspad előrebillentéséhez nem
szükséges lehajtani az üléspad
háttámláját (asztalka helyzet). F

A k
arokkal reteszelje ki az első lábakat.
F

S
zabadítsa ki az üléspadot a rögzítésekből.
F

T
ávolítsa el az üléspadot. Ha az üléspadot kiszereli a
gépjárműből, és úgy kívánja tárolni,
tiszta helyen tartsa, és ügyeljen rá,
hogy semmilyen idegen tárgy ne
kerüljön a szerkezetbe.
Az üléspad kizárólag a gépjárműben
használható. Speciális szerkezettel
van ellátva, ami nem rendeltetésszerű
használat vagy leejtés esetén
megsérülhet.
Ergon

97
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016
Ügyeljen rá, hogy a hátsó utasok lába
vagy valamilyen tárgy ne takarja el a
rögzítési pontokat, mert az akadályozza
az egység megfelelő reteszelődését.
F

F

elszereltségtől függően húzza meg a
kart (hátulról engedje le) és döntse hátra a
háttámlát.
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy a ülés megfelelően
rögzült-e a padlólemezhez.

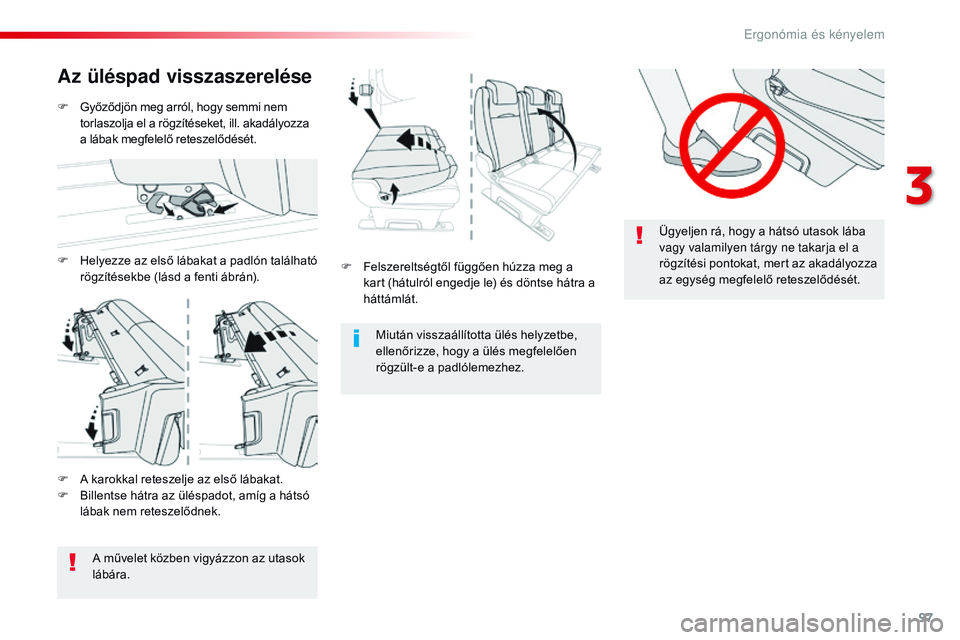

Az üléspad visszaszerelése
F Helyezze az első lábakat a padlón található rögzítésekbe (lásd a fenti ábrán).
F

G
yőződjön meg arról, hogy semmi nem
torlaszolja el a rögzítéseket, ill. akadályozza
a lábak megfelelő reteszelődését.
F
A k
arokkal reteszelje az első lábakat.
F

B
illentse hátra az üléspadot, amíg a hátsó
lábak nem reteszelődnek.
A művelet közben vigyázzon az utasok
lábára.
3
Ergon

98
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016
A háttámla lehajtása
asztalka helyzetbe
F Engedje le a fejtámlákat.
F

A f

ejtámla megemelése: húzza
felfelé a fejtámlát, amíg a megfelelő
bemélyedésben nem rögzül.
F

A f

ejtámla eltávolítása: nyomja meg az A
reteszt, és húzza felfelé a fejtámlát.
F

A f

ejtámla visszahelyezése: a háttámla
tengelyében tartva vezesse a fejtámla
rúdjait a nyílásokba.
F

A f

ejtámla leengedése: nyomja meg
egyszerre az A reteszt és a fejtámlát.Speciális formájú fejtámla
A biztonsági övekről bővebben lásd a
megfelelő részt. F

E
lölről: a háttámla kireteszeléséhez emelje
meg a kart.
F
H
átulról: a háttámla kireteszeléséhez
engedje le a kart.

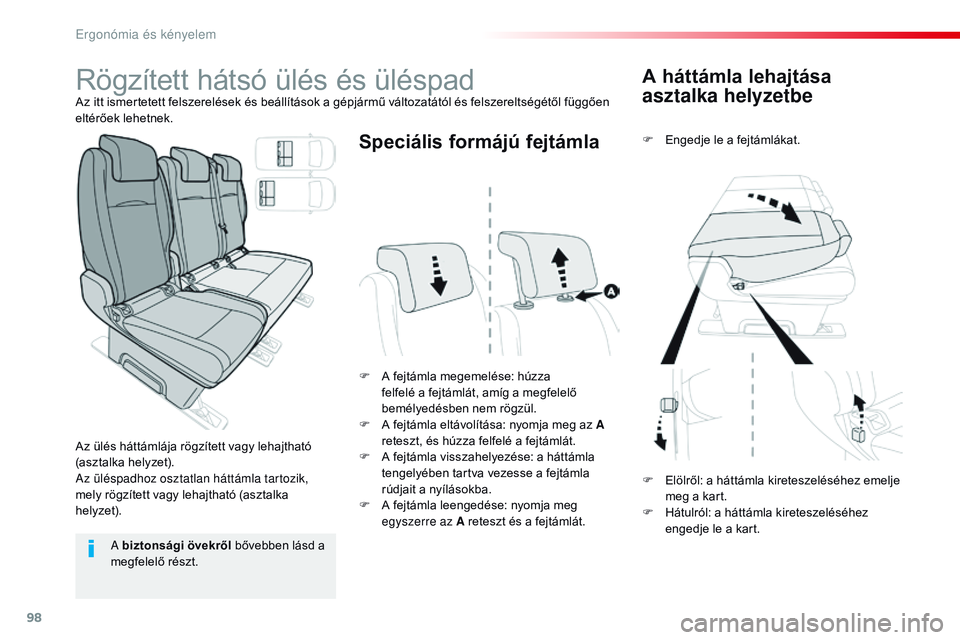

Rögzített hátsó ülés és üléspadAz itt ismertetett felszerelések és beállítások a gépjármű változatától és felszereltségétől függően
eltérőek lehetnek.
Az ülés háttámlája rögzített vagy lehajtható
(asztalka helyzet).
Az üléspadhoz osztatlan háttámla tartozik,
mely rögzített vagy lehajtható (asztalka
helyzet).
Ergonómia és kényelem

99
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).

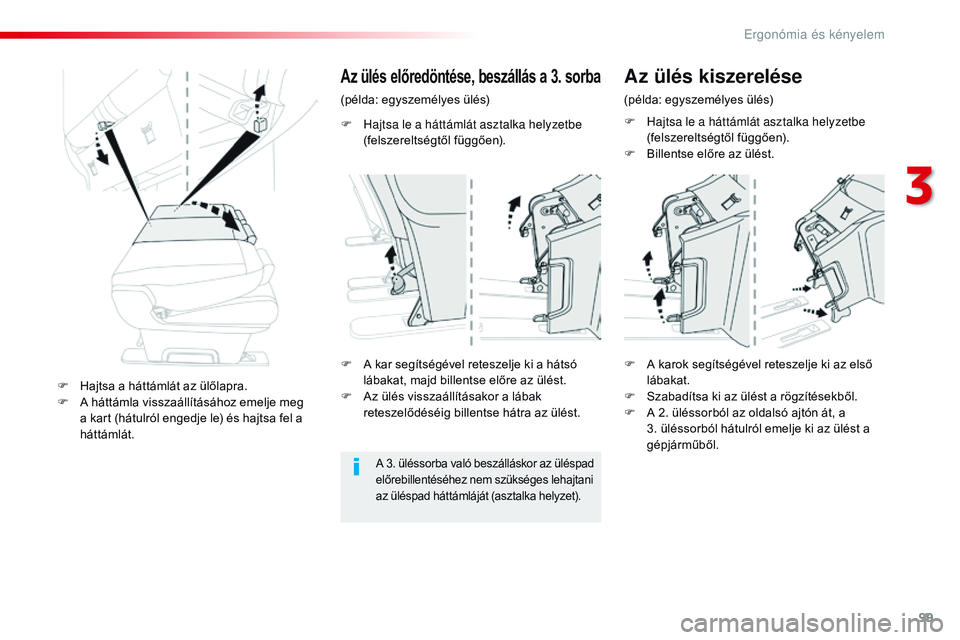

Az ülés előredöntése, beszállás a 3. sorba
(példa: egyszemélyes ülés)
A 3. üléssorba való beszálláskor az üléspad
előrebillentéséhez nem szükséges lehajtani
az üléspad háttámláját (asztalka helyzet).
F A kar segítségével reteszelje ki a hátsó lábakat, majd billentse előre az ülést.
F

A
z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az ülést.
F

H

ajtsa a háttámlát az ülőlapra.
F

A h

áttámla visszaállításához emelje meg
a kart (hátulról engedje le) és hajtsa fel a
háttámlát.
Az ülés kiszerelése
(példa: egyszemélyes ülés)
F

H
ajtsa le a háttámlát asztalka helyzetbe
(felszereltségtől függően).
F

B
illentse előre az ülést.
F

A k
arok segítségével reteszelje ki az első
lábakat.
F

S
zabadítsa ki az ülést a rögzítésekből.
F

A 2
. üléssorból az oldalsó ajtón át, a
3.
üléssorból hátulról emelje ki az ülést a
gépjárműből.
3
Ergon

100
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlólemezhez.
Ügyeljen rá, hogy a hátsó utasok lába
vagy valamilyen tárgy ne takarja el a
rögzítési pontokat, mert az akadályozza
az egység megfelelő reteszelődését.

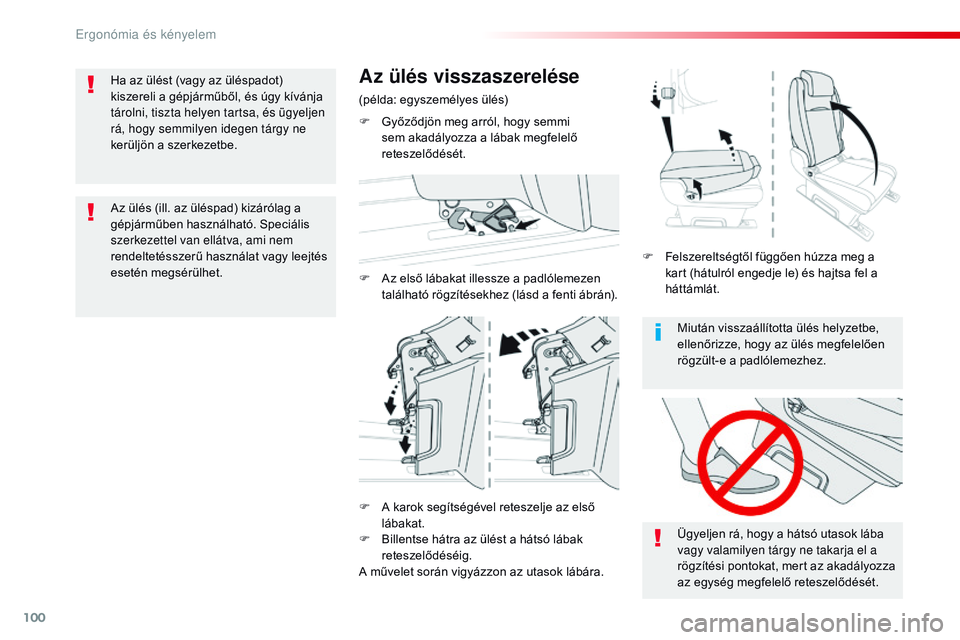

Az ülés visszaszerelése
(példa: egyszemélyes ülés)
F
G
yőződjön meg arról, hogy semmi
sem akadályozza a lábak megfelelő
reteszelődését.
F

A
z első lábakat illessze a padlólemezen
található rögzítésekhez (lásd a fenti ábrán).
F

A k
arok segítségével reteszelje az első
lábakat.
F

B
illentse hátra az ülést a hátsó lábak
reteszelődéséig.
A művelet során vigyázzon az utasok lábára. F

F
elszereltségtől függően húzza meg a
kart (hátulról engedje le) és hajtsa fel a
háttámlát.
Ha az ülést (vagy az üléspadot)
kiszereli a gépjárműből, és úgy kívánja
tárolni, tiszta helyen tartsa, és ügyeljen
rá, hogy semmilyen idegen tárgy ne
kerüljön a szerkezetbe.
Az ülés (ill. az üléspad) kizárólag a
gépjárműben használható. Speciális
szerkezettel van ellátva, ami nem
rendeltetésszerű használat vagy leejtés
esetén megsérülhet.
Ergon

101
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016
Fejtámla
F Felemelés: húzza a fejtámlát felfelé, amíg a megfelelő helyzetben nem reteszelődik.
F

K
ivétel: nyomja meg az A reteszt, és húzza
a fejtámlát felfelé.
F

V
isszahelyezés: a háttámla tengelyében
tartva helyezze a tartórudakat a lyukakba.
F

L
eengedés: nyomja meg egyszerre a
fejtámlát és az A reteszt.

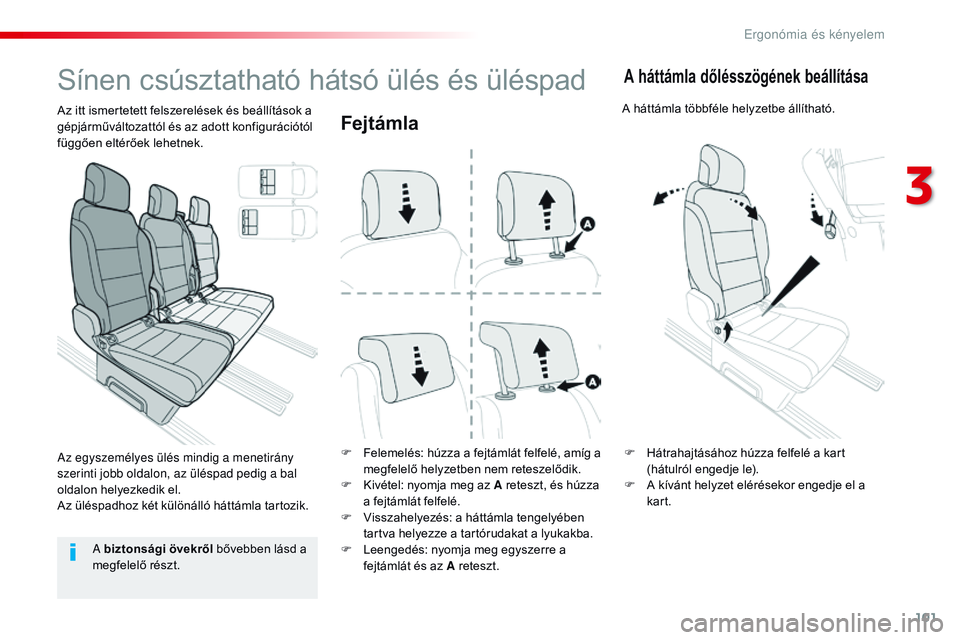

Sínen csúsztatható hátsó ülés és üléspad
Az itt ismertetett felszerelések és beállítások a
gépjárműváltozattól és az adott konfigurációtól
függően eltérőek lehetnek.
A biztonsági övekről bővebben lásd a
megfelelő részt. F

H
átrahajtásához húzza felfelé a kart
(hátulról engedje le).
F

A k
ívánt helyzet elérésekor engedje el a
kart.
A háttámla dőlésszögének beállítása
A háttámla többféle helyzetbe állítható.
Az egyszemélyes ülés mindig a menetirány
szerinti jobb oldalon, az üléspad pedig a bal
oldalon helyezkedik el.
Az üléspadhoz két különálló háttámla tartozik.
3
Ergonómia és kényelem

102
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

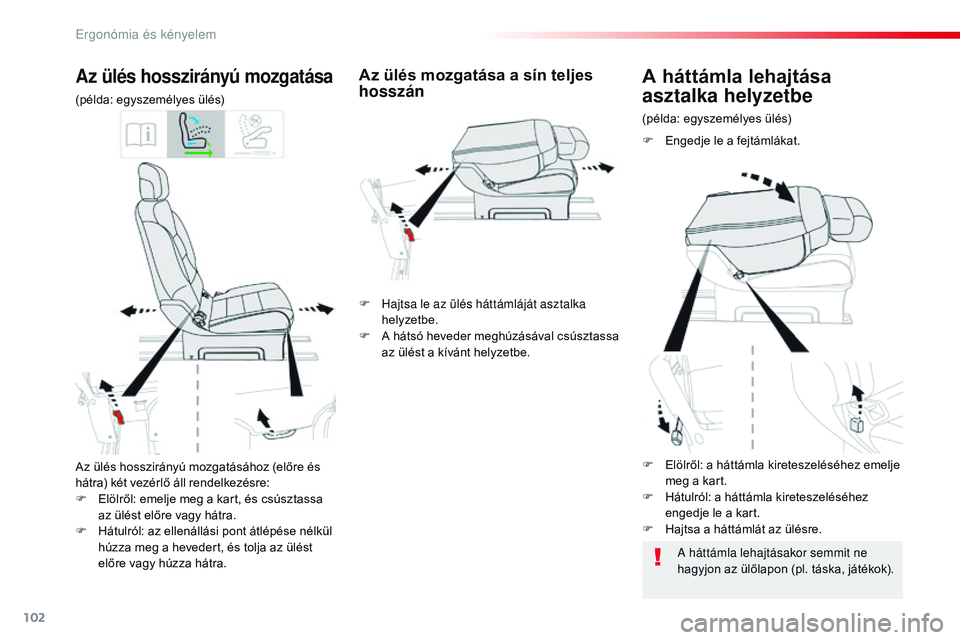

Az ülés hosszirányú mozgatásához (előre és
hátra) két vezérlő áll rendelkezésre:
F
E
lölről: emelje meg a kart, és csúsztassa
az ülést előre vagy hátra.
F

H
átulról: az ellenállási pont átlépése nélkül
húzza meg a hevedert, és tolja az ülést
előre vagy húzza hátra.
Az ülés hosszirányú mozgatása
(példa: egyszemélyes ülés)
(példa: egyszemélyes ülés)
A háttámla lehajtása
asztalka helyzetbe
F Engedje le a fejtámlákat.
Az ülés mozgatása a sín teljes
hosszán
A háttámla lehajtásakor semmit ne
hagyjon az ülőlapon (pl. táska, játékok).
F

H

ajtsa le az ülés háttámláját asztalka
helyzetbe.
F

A

hátsó heveder meghúzásával csúsztassa
az ülést a kívánt helyzetbe.
F

E

lölről: a háttámla kireteszeléséhez emelje
meg a kart.
F

H

átulról: a háttámla kireteszeléséhez
engedje le a kart.
F

H

ajtsa a háttámlát az ülésre.
Ergonómia és kényelem
