2017 CITROEN JUMPER SPACETOURER Kezelési útmutató (in Hungarian)

103
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

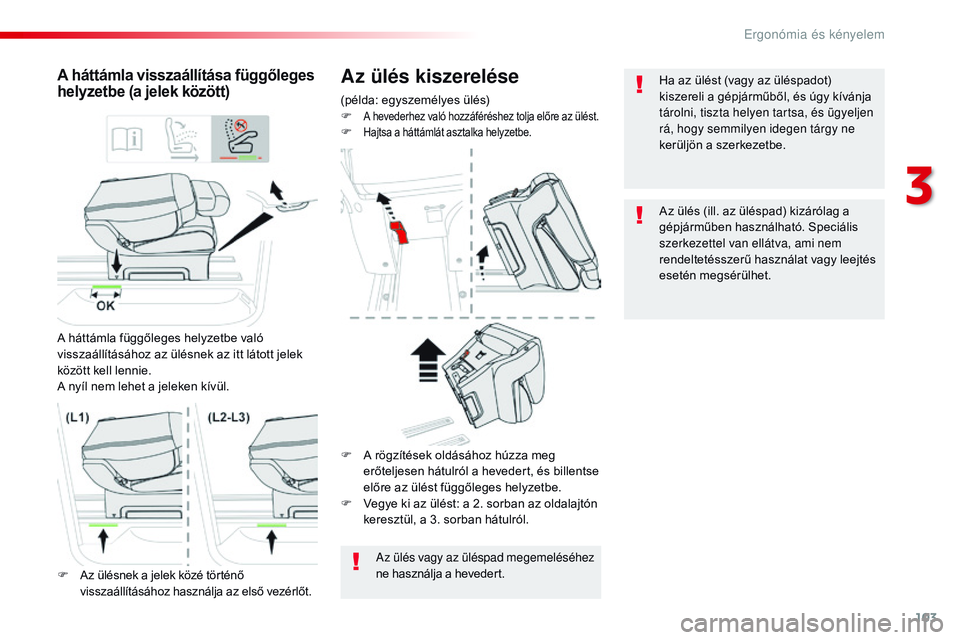

Az ülés kiszerelése
(példa: egyszemélyes ülés)
F A hevederhez való hozzáféréshez tolja előre az ülést.F Hajtsa a háttámlát asztalka helyzetbe.
A háttámla visszaállítása függőleges
helyzetbe (a jelek között)
A háttámla függőleges helyzetbe való
visszaállításához az ülésnek az itt látott jelek
között kell lennie.
A nyíl nem lehet a jeleken kívül.Az ülés vagy az üléspad megemeléséhez
ne használja a hevedert.
F

A
z ülésnek a jelek közé történő
visszaállításához használja az első vezérlőt. F

A r
ögzítések oldásához húzza meg
erőteljesen hátulról a hevedert, és billentse
előre az ülést függőleges helyzetbe.
F

V
egye ki az ülést: a 2. sorban az oldalajtón
keresztül, a 3. sorban hátulról. Ha az ülést (vagy az üléspadot)
kiszereli a gépjárműből, és úgy kívánja
tárolni, tiszta helyen tartsa, és ügyeljen
rá, hogy semmilyen idegen tárgy ne
kerüljön a szerkezetbe.
Az ülés (ill. az üléspad) kizárólag a
gépjárműben használható. Speciális
szerkezettel van ellátva, ami nem
rendeltetésszerű használat vagy leejtés
esetén megsérülhet.
3
Ergonómia és kényelem

104
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

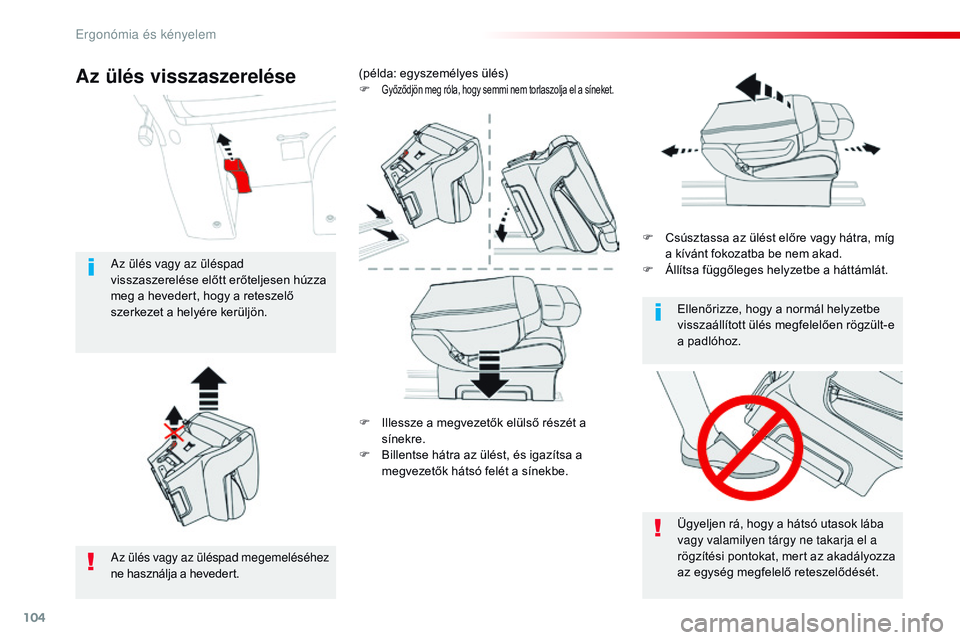

F Illessze a megvezetők elülső részét a sínekre.
F

B
illentse hátra az ülést, és igazítsa a
megvezetők hátsó felét a sínekbe. F

C
súsztassa az ülést előre vagy hátra, míg
a kívánt fokozatba be nem akad.
F
Á
llítsa függőleges helyzetbe a háttámlát.
(példa: egyszemélyes ülés)
F
Győződjön meg róla, hogy semmi nem torlaszolja el a síneket.
Ügyeljen rá, hogy a hátsó utasok lába
vagy valamilyen tárgy ne takarja el a
rögzítési pontokat, mert az akadályozza
az egység megfelelő reteszelődését. Ellenőrizze, hogy a normál helyzetbe
visszaállított ülés megfelelően rögzült-e
a padlóhoz.
Az ülés vagy az üléspad megemeléséhez
ne használja a hevedert. Az ülés vagy az üléspad
visszaszerelése előtt erőteljesen húzza
meg a hevedert, hogy a reteszelő
szerkezet a helyére kerüljön.
Az ülés visszaszerelése
Ergon

105
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

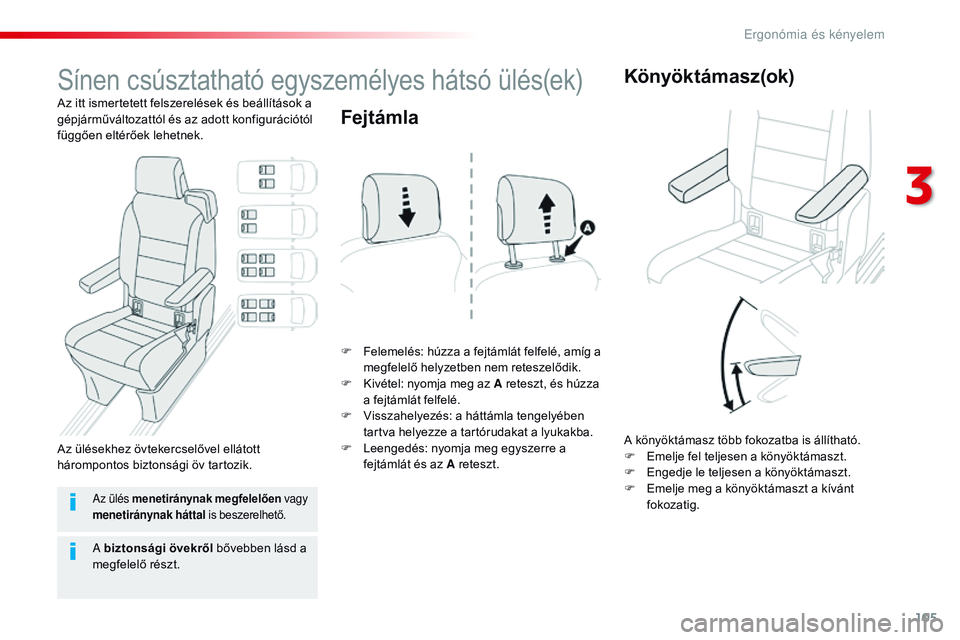

Sínen csúsztatható egyszemélyes hátsó ülés(ek)
Az itt ismertetett felszerelések és beállítások a
gépjárműváltozattól és az adott konfigurációtól
függően eltérőek lehetnek.F

F
elemelés: húzza a fejtámlát felfelé, amíg a
megfelelő helyzetben nem reteszelődik.
F

K
ivétel: nyomja meg az A reteszt, és húzza
a fejtámlát felfelé.
F

V
isszahelyezés: a háttámla tengelyében
tartva helyezze a tartórudakat a lyukakba.
F

L
eengedés: nyomja meg egyszerre a
fejtámlát és az A reteszt.
Fejtámla
A könyöktámasz több fokozatba is állítható.
F E melje fel teljesen a könyöktámaszt.
F

E
ngedje le teljesen a könyöktámaszt.
F

E
melje meg a könyöktámaszt a kívánt
fokozatig.
Könyöktámasz(ok)
Az ülés menetiránynak megfelelően vagy
menetiránynak háttal is beszerelhető.
Az ülésekhez övtekercselővel ellátott
hárompontos biztonsági öv tartozik.
A biztonsági övekről bővebben lásd a
megfelelő részt.
3
Ergonómia és kényelem

106
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

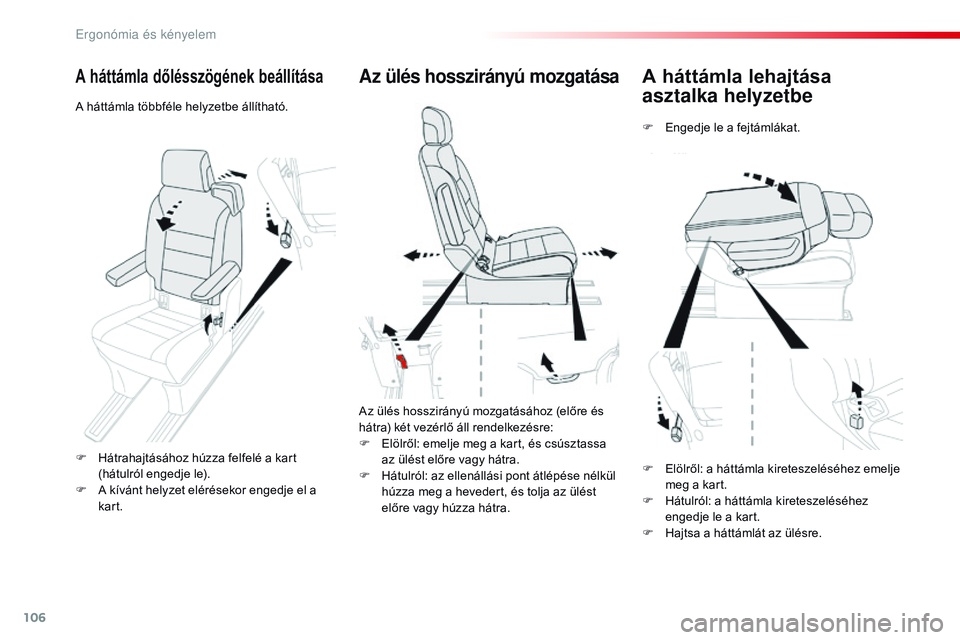

A háttámla lehajtása
asztalka helyzetbe
F Engedje le a fejtámlákat.
Az ülés hosszirányú mozgatása
Az ülés hosszirányú mozgatásához (előre és
hátra) két vezérlő áll rendelkezésre:
F
E
lölről: emelje meg a kart, és csúsztassa
az ülést előre vagy hátra.
F

H
átulról: az ellenállási pont átlépése nélkül
húzza meg a hevedert, és tolja az ülést
előre vagy húzza hátra.
A háttámla dőlésszögének beállítása
A háttámla többféle helyzetbe állítható.
F

H
átrahajtásához húzza felfelé a kart
(hátulról engedje le).
F

A k
ívánt helyzet elérésekor engedje el a
kart. F

E
lölről: a háttámla kireteszeléséhez emelje
meg a kart.
F

H
átulról: a háttámla kireteszeléséhez
engedje le a kart.
F

H
ajtsa a háttámlát az ülésre.
Ergonómia és kényelem

107
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

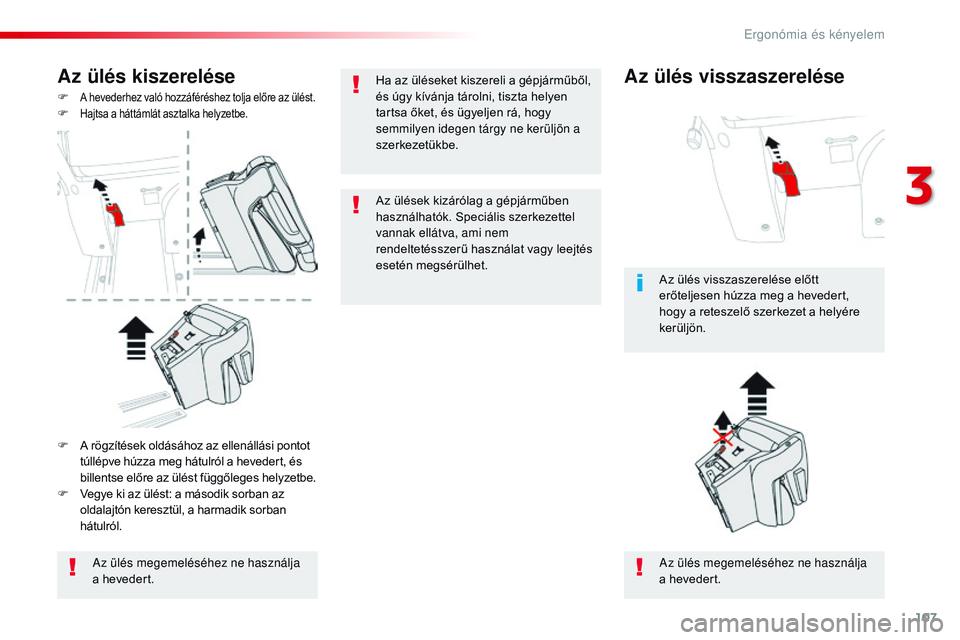

Az ülés kiszerelése
F A hevederhez való hozzáféréshez tolja előre az ülést.F Hajtsa a háttámlát asztalka helyzetbe.
Az ülés megemeléséhez ne használja
a hevedert.Az ülés megemeléséhez ne használja
a hevedert. Az ülés visszaszerelése előtt
erőteljesen húzza meg a hevedert,
hogy a reteszelő szerkezet a helyére
kerüljön.
F

A r
ögzítések oldásához az ellenállási pontot
túllépve húzza meg hátulról a hevedert, és
billentse előre az ülést függőleges helyzetbe.
F

V

egye ki az ülést: a második sorban az
oldalajtón keresztül, a harmadik sorban
hátulról.
Az ülés visszaszereléseHa az üléseket kiszereli a gépjárműből,
és úgy kívánja tárolni, tiszta helyen
tartsa őket, és ügyeljen rá, hogy
semmilyen idegen tárgy ne kerüljön a
szerkezetükbe.
Az ülések kizárólag a gépjárműben
használhatók. Speciális szerkezettel
vannak ellátva, ami nem
rendeltetésszerű használat vagy leejtés
esetén megsérülhet.
3
Ergonómia és kényelem

108
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

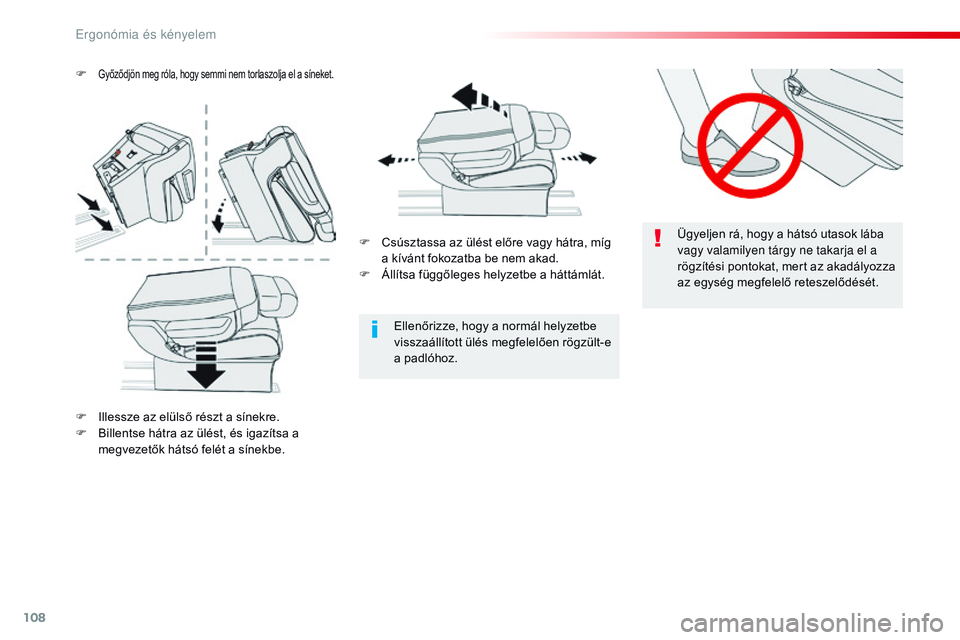

Ügyeljen rá, hogy a hátsó utasok lába
vagy valamilyen tárgy ne takarja el a
rögzítési pontokat, mert az akadályozza
az egység megfelelő reteszelődését.
Ellenőrizze, hogy a normál helyzetbe
visszaállított ülés megfelelően rögzült-e
a padlóhoz.
F
C
súsztassa az ülést előre vagy hátra, míg
a kívánt fokozatba be nem akad.
F

Á

llítsa függőleges helyzetbe a háttámlát.
F

Győződjön meg róla, hogy semmi nem torlaszolja el a síneket.
F Illessze az elülső részt a sínekre.
F
B illentse hátra az ülést, és igazítsa a
megvezetők hátsó felét a sínekbe.
Ergon

109
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

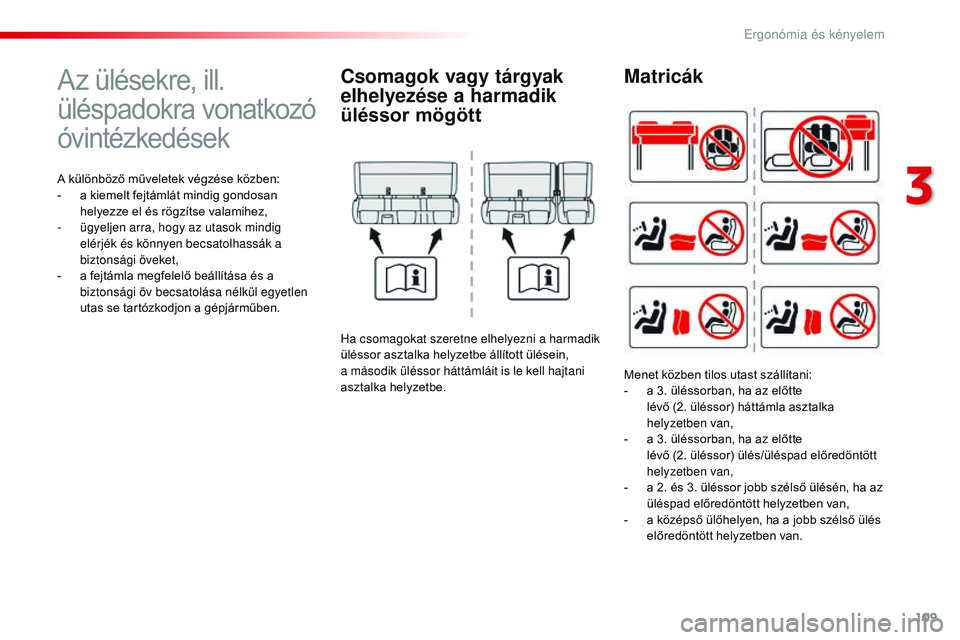

Az ülésekre, ill.
üléspadokra vonatkozó
óvintézkedések
A különböző műveletek végzése közben:
- a k iemelt fejtámlát mindig gondosan
helyezze el és rögzítse valamihez,
-

ü
gyeljen arra, hogy az utasok mindig
elérjék és könnyen becsatolhassák a
biztonsági öveket,
-

a f
ejtámla megfelelő beállítása és a
biztonsági öv becsatolása nélkül egyetlen
utas se tartózkodjon a gépjárműben.
Csomagok vagy tárgyak
elhelyezése a harmadik
üléssor mögött
Ha csomagokat szeretne elhelyezni a harmadik
üléssor asztalka helyzetbe állított ülésein,
a
második üléssor háttámláit is le kell hajtani
asztalka helyzetbe.
Matricák
Menet közben tilos utast szállítani:
- a 3 . üléssorban, ha az előtte
lévő
(2. üléssor) háttámla asztalka
helyzetben van,
-

a 3
. üléssorban, ha az előtte
lévő
(2. üléssor) ülés/üléspad előredöntött
helyzetben van,
-

a 2
. és 3. üléssor jobb szélső ülésén, ha az
üléspad előredöntött helyzetben van,
-

a k
özépső ülőhelyen, ha a jobb szélső ülés
előredöntött helyzetben van.
3
Ergon

110
Spacetourer-VP_hu_Chap03_ergonomie-et-confort_ed01-2016

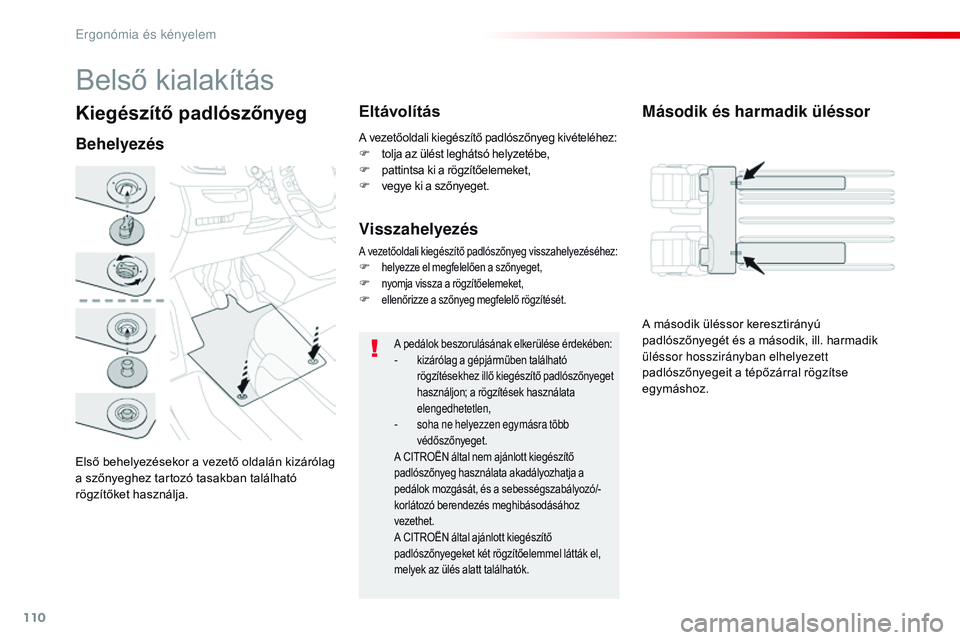

Kiegészítő padlószőnyeg
Első behelyezésekor a vezető oldalán kizárólag
a szőnyeghez tartozó tasakban található
rögzítőket használja.
BehelyezésEltávolítás
A pedálok beszorulásának elkerülése érdekében:- kizárólag a gépjárműben található
rögzítésekhez illő kiegészítő padlószőnyeget
használjon; a rögzítések használata
elengedhetetlen,
- soha ne helyezzen egymásra több védőszőnyeget.
A CITROËN által nem ajánlott kiegészítő
padlószőnyeg használata akadályozhatja a
pedálok mozgását, és a sebességszabályozó/-
korlátozó berendezés meghibásodásához
vezethet.
A CITROËN által ajánlott kiegészítő
padlószőnyegeket két rögzítőelemmel látták el,
melyek az ülés alatt találhatók.
A vezetőoldali kiegészítő padlószőnyeg kivételéhez:F tolja az ülést leghátsó helyzetébe,F pattintsa ki a rögzítőelemeket,F vegye ki a szőnyeget.
Belső kialakítás
Második és harmadik üléssor
Visszahelyezés
A vezetőoldali kiegészítő padlószőnyeg visszahelyezéséhez:F helyezze el megfelelően a szőnyeget,F nyomja vissza a rögzítőelemeket,F ellenőrizze a szőnyeg megfelelő rögzítését.
A második üléssor keresztirányú
padlószőnyegét és a második, ill. harmadik
üléssor hosszirányban elhelyezett
padlószőnyegeit a tépőzárral rögzítse
egymáshoz.
Ergonómia és kényelem
