Kontrolki świetlne
Sygnalizatory wzrokowe informują kierowcę
o włączeniu danego systemu (kontrolki
działania lub wyłączenia) lub o pojawieniu się
usterki (kontrolka alarmowa).
Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na
kilka sekund w momencie włączenia zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
należy sprawdzić znaczenie danego alarmu.
Ostrzeżenia powiązane
Niektóre kontrolki mogą posiadać dwa tryby
sygnalizacji: świecenie ciągłe albo miganie.
Tylko na podstawie związku sygnału kontrolki
ze stanem pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy pojawiła
się usterka. w
przypadku usterki zapaleniu się
kontrolki może towarzyszyć sygnał dźwiękowy
i/lub komunikat.
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy
w łączonym silniku lub podczas jazdy sygnalizuje
usterkę wymagającą interwencji kierowcy.
Każda usterka powodująca zapalenie się
kontrolki alarmowej wymaga przeprowadzenia
dodatkowej diagnostyki poprzez zapoznanie się
z
odpowiednim komunikatem.
W razie wątpliwości skonsultować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
Kontrolki działania
Zapalenie się w zestawie wskaźników i/lub
n a wyświetlaczu w zestawie wskaźników
jednej z
następujących kontrolek potwierdza
włączenie odpowiedniego systemu.
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek
p otwierdza ręczne wyłączenie danego
systemu.
Może temu towarzyszyć sygnał dźwiękowy
i
wyświetlenie komunikatu.
1
Przyrządy pokładowe

16

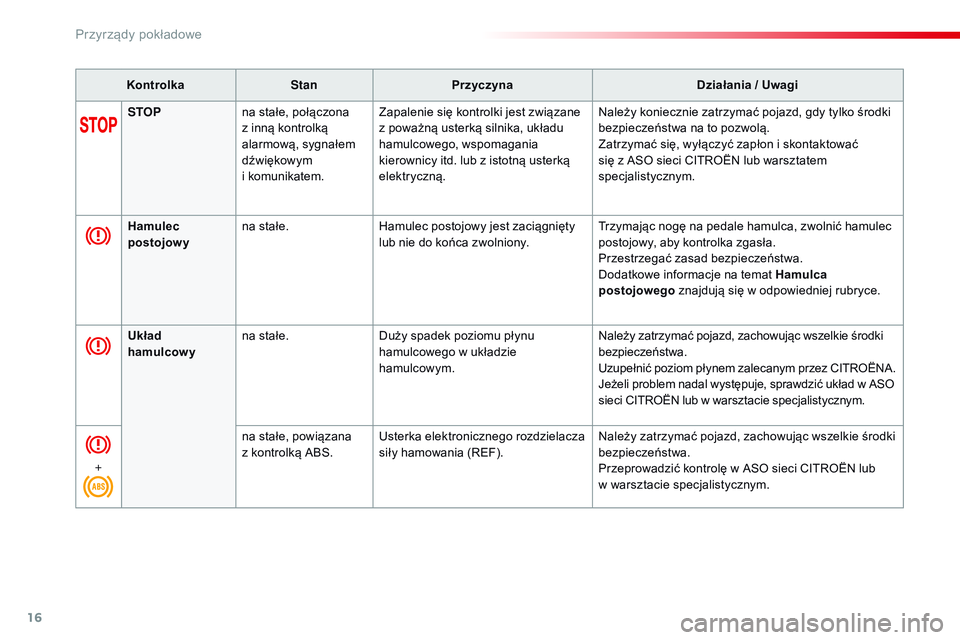

KontrolkaStanPrzyczyna Działania / Uwagi
STOP na stałe, połączona
z
inną kontrolką
alarmową, sygnałem
dźwiękowym
i
k

omunikatem.Zapalenie się kontrolki jest związane
z poważną usterką silnika, układu
hamulcowego, wspomagania
kierownicy itd. lub z istotną usterką
elektryczną. Należy koniecznie zatrzymać pojazd, gdy tylko środki
bezpieczeństwa na to pozwolą.
Zatrzymać się, wyłączyć zapłon i
skontaktować
się z
ASO sieci CITROËN lub warsztatem
specjalistycznym.
Hamulec
postojowy na stałe.
Hamulec postojowy jest zaciągnięty
lub nie do końca zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat Hamulca
postojowego
znajdują się w
odpowiedniej rubryce.
Układ
hamulcowy na stałe.
Duży spadek poziomu płynu
hamulcowego w
układzie
hamulcowym. Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez CITROËNA.
Jeżeli problem nadal występuje, sprawdzić układ w
ASO
sieci CITROËN lub w
warsztacie specjalistycznym.
+ na stałe, powiązana
z
kontrolką ABS. Usterka elektronicznego rozdzielacza
siły hamowania (REF). Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Przeprowadzić kontrolę w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Przyrządy pokładowe

17
Spacetourer-VP_pl_Chap01_instruments-de-bord_ed01-2016

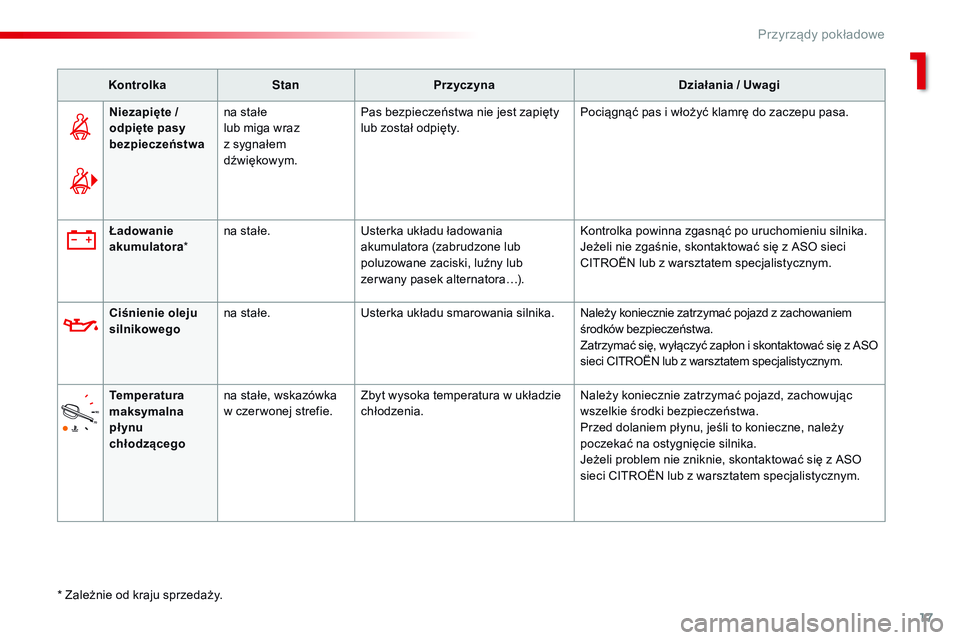

KontrolkaStanPrzyczyna Działania / Uwagi
Niezapięte /
odpięte pasy
bezpieczeństwa na stałe
lub miga wraz
z
sygnałem
dźwiękowym. Pas bezpieczeństwa nie jest zapięty
lub został odpięty.
Pociągnąć pas i
włożyć klamrę do zaczepu pasa.
* Zależnie od kraju sprzedaży. Ładowanie
akumulator
a* na stałe.
Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora…). Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
Ciśnienie oleju
silnikowego na stałe.
Usterka układu smarowania silnika. Należy koniecznie zatrzymać pojazd z
zachowaniem
środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
Temperatura
maksymalna
płynu
chłodzącego na stałe, wskazówka
w
czer wonej strefie.Zbyt wysoka temperatura w
układzie
chłodzenia. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Przed dolaniem płynu, jeśli to konieczne, należy
poczekać na ostygnięcie silnika.
Jeżeli problem nie zniknie, skontaktować się z
ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
1
Przyrządy pokładowe

18

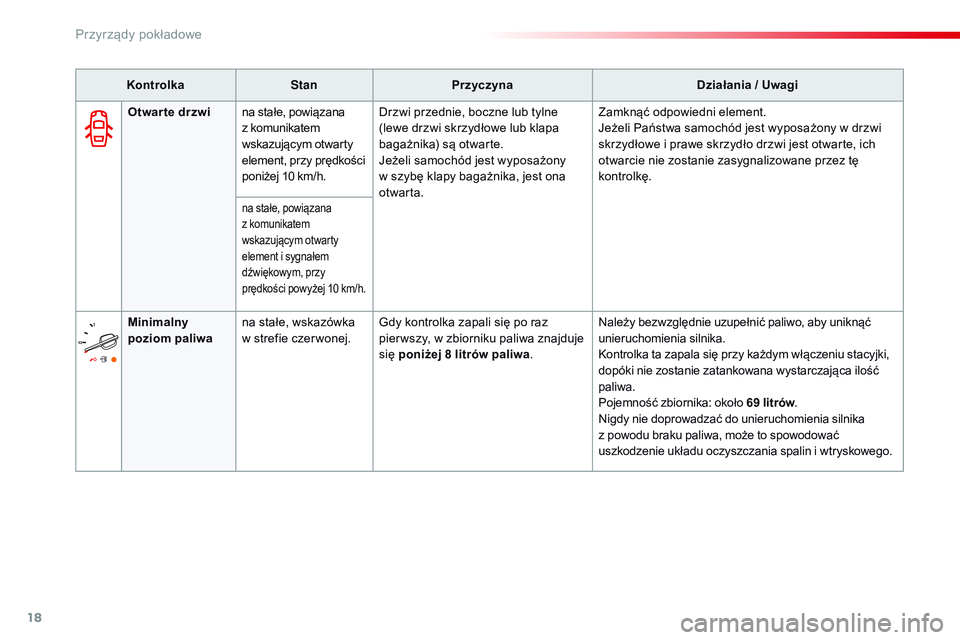

KontrolkaStanPrzyczyna Działania / Uwagi
Otwar te drzwi na stałe, powiązana
z
k

omunikatem
wskazującym otwarty
element, przy prędkości
poniżej 10 km/h. Drzwi przednie, boczne lub tylne
(lewe drzwi skrzydłowe lub klapa
bagażnika) są otwarte.
Jeżeli samochód jest wyposażony
w szybę klapy bagażnika, jest ona
otwarta. Zamknąć odpowiedni element.
Jeżeli Państwa samochód jest wyposażony w
drzwi
skrzydłowe i
prawe skrzydło drzwi jest otwarte, ich
otwarcie nie zostanie zasygnalizowane przez tę
kontrolkę.
na stałe, powiązana
z k omunikatem
wskazującym otwarty
element i
sygnałem
dźwiękowym, przy
prędkości pow yżej 10


km/h.
Minimalny
poziom paliwa na stałe, wskazówka
w
strefie czer wonej.Gdy kontrolka zapali się po raz
pier wszy, w
zbiorniku paliwa znajduje
się poniżej 8 litrów paliwa .Należy bezwzględnie uzupełnić paliwo, aby uniknąć
unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu stacyjki,
dopóki nie zostanie zatankowana wystarczająca ilość
paliwa.
Pojemność zbiornika: około 69 litrów
.
Nigdy nie doprowadzać do unieruchomienia silnika
z
powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i
wtryskowego.
Przyrządy pokładowe

19
Spacetourer-VP_pl_Chap01_instruments-de-bord_ed01-2016

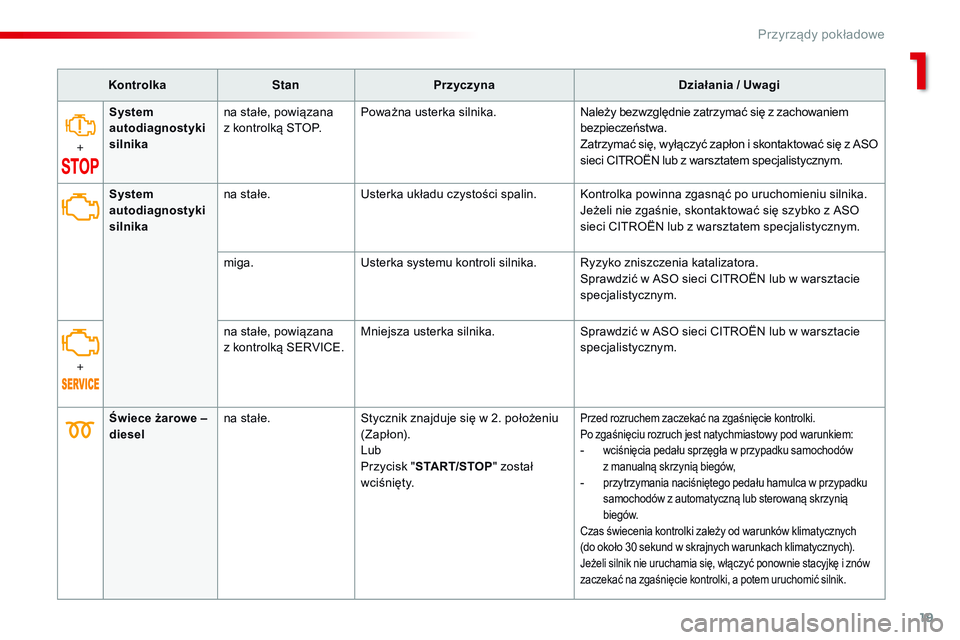

KontrolkaStanPrzyczyna Działania / Uwagi
+ System
autodiagnostyki
silnika
na stałe, powiązana
z
kontrolką STOP. Poważna usterka silnika.
Należy bezwzględnie zatrzymać się z
zachowaniem
bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
Świece żarowe –
diesel na stałe.
Stycznik znajduje się w
2. położeniu
( Z a p ł o n).
Lub
Przycisk " START/STOP " został
wciśnięty.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu rozruch jest natychmiastowy pod warunkiem:
- wciśnięcia pedału sprzęgła w przypadku samochodów
z manualną skrzynią biegów,
- przytrzymania naciśniętego pedału hamulca w przypadku
s amochodów z automatyczną lub sterowaną skrzynią
biegów.
Czas świecenia kontrolki zależy od warunków klimatycznych
(do

około 30 sekund w skrajnych warunkach klimatycznych).
Jeżeli silnik nie uruchamia się, włączyć ponownie stacyjkę i znów
z aczekać na zgaśnięcie kontrolki, a potem uruchomić silnik.
System
autodiagnostyki
silnika na stałe.
Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się szybko z ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
miga. Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
+ na stałe, powiązana
z
kontrolką SERVICE. Mniejsza usterka silnika.
Sprawdzić w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
1
Przyrządy pokładowe

20

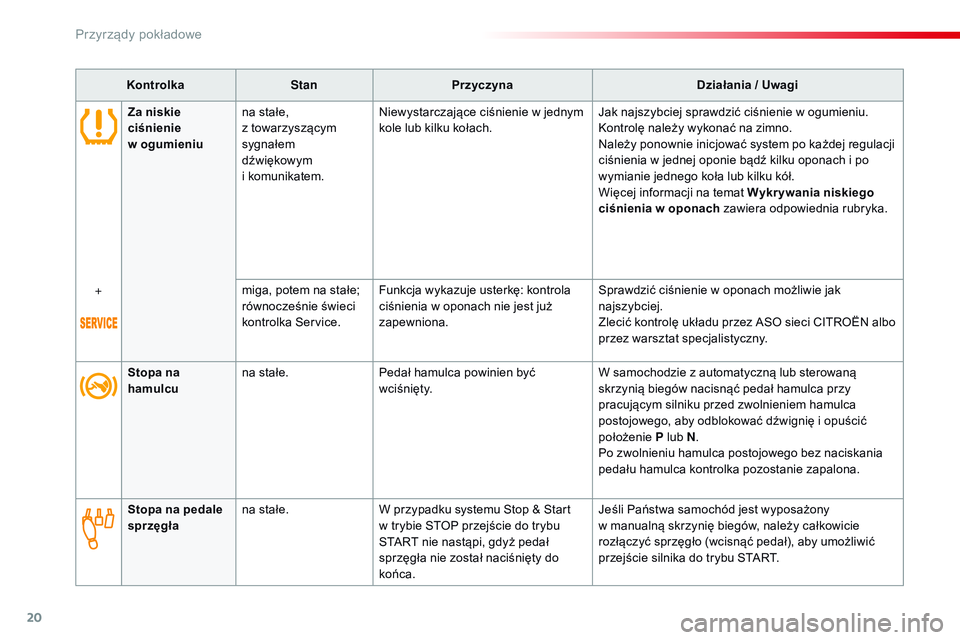

KontrolkaStanPrzyczyna Działania / Uwagi
Stopa na
hamulcu na stałe.
Pedał hamulca powinien być
wciśnięty. W samochodzie z
automatyczną lub sterowaną
skrzynią biegów nacisnąć pedał hamulca przy
pracującym silniku przed zwolnieniem hamulca
postojowego, aby odblokować dźwignię i
opuścić
położenie P lub N.
Po zwolnieniu hamulca postojowego bez naciskania
pedału hamulca kontrolka pozostanie zapalona.
Stopa na pedale
sprzęgła na stałe.
W przypadku systemu Stop & Start
w
trybie STOP przejście do trybu
START nie nastąpi, gdyż pedał
sprzęgła nie został naciśnięty do
końca. Jeśli Państwa samochód jest wyposażony
w
manualną skrzynię biegów, należy całkowicie
rozłączyć sprzęgło (wcisnąć pedał), aby umożliwić
przejście silnika do trybu START.
Za niskie
ciśnienie
w
ogumieniu na stałe,
z
towarzyszącym
sygnałem
dźwiękowym
i
k

omunikatem.Niewystarczające ciśnienie w
jednym
kole lub kilku kołach. Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Kontrolę należy wykonać na zimno.
Należy ponownie inicjować system po każdej regulacji
ciśnienia w
jednej oponie bądź kilku oponach i po
wymianie jednego koła lub kilku kół.
Więcej informacji na temat Wykr ywania niskiego
ciśnienia w
oponach zawiera odpowiednia rubryka.
+ miga, potem na stałe;
równocześnie świeci
kontrolka Service.Funkcja wykazuje usterkę: kontrola
ciśnienia w
oponach nie jest już
zapewniona. Sprawdzić ciśnienie w
oponach możliwie jak
najszybciej.
Zlecić kontrolę układu przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Przyrządy pokładowe

21
Spacetourer-VP_pl_Chap01_instruments-de-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi
Alarm r yzyka
zderzenia /
Active Safety
Brake miga.
Uruchomienie systemu. System hamuje krótkimi impulsami, aby zmniejszyć
prędkość zderzenia czołowego z
poprzedzającym
pojazdem.
na stałe,
z towarzyszącym
komunikatem i
sygnałem
dźwiękowym.System jest uszkodzony. Sprawdzić system w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
na stałe,
z

towarzyszącym
komunikatem. System jest wyłączony (wyłączanie
przez menu).
Więcej informacji na temat systemu Alarm
r yzyka zderzenia / Active Safety Brake zawiera
odpowiednia rubryka.
Filtr cząstek
stał ych ( diesel)
na stałe,
z
towarzyszącym
sygnałem dźwiękowym
i
komunikatem mówiącym
o ryzyku zapchania filtra
cząstek stałych.Sygnalizuje początek zapychania się
filtra cząstek stałych. Jak tylko warunki drogowe pozwolą, należy
zregenerować filtr, jadąc z
prędkością powyżej
60
km/h aż do momentu zgaśnięcia kontrolki.
na stałe, z towarzyszącym
s ygnałem dźwiękowym
i
komunikatem mówiącym
o zbyt niskim poziomie
dodatku dla filtra cząstek
stałych.Sygnalizuje minimalny poziom
dodatku w zbiorniku. Należy szybko uzupełnić poziom w
ASO sieci
CITROËN lub w warsztacie specjalistycznym.
System
zapobiegający
zablokowaniu
kół (ABS)
na stałe.
Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną
prędkością i jak najszybciej skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
1
Przyrządy pokładowe

22

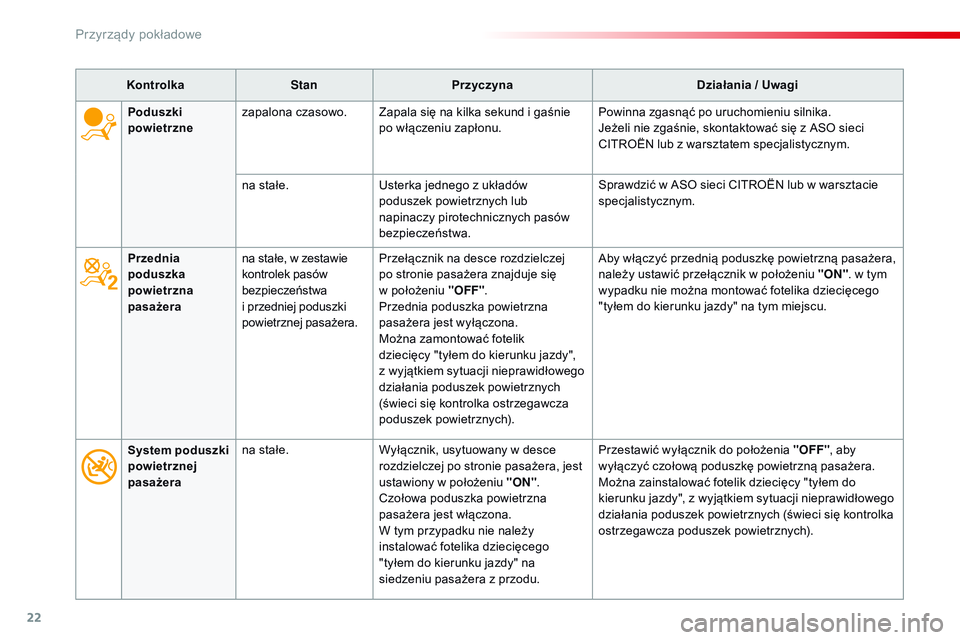

KontrolkaStanPrzyczyna Działania / Uwagi
Przednia
poduszka
powietrzna
pasażera na stałe, w
zestawie
kontrolek pasów
bezpieczeństwa
i
przedniej poduszki
powietrznej pasażera. Przełącznik na desce rozdzielczej
po stronie pasażera znajduje się
w
położeniu "OFF".
Przednia poduszka powietrzna
pasażera jest wyłączona.
Można zamontować fotelik
dziecięcy "tyłem do kierunku jazdy",
z
wyjątkiem sytuacji nieprawidłowego
działania poduszek powietrznych
(świeci się kontrolka ostrzegawcza
poduszek powietrznych). Aby włączyć przednią poduszkę powietrzną pasażera,
należy ustawić przełącznik w
położeniu "ON". w
tym
wypadku nie można montować fotelika dziecięcego
"tyłem do kierunku jazdy" na tym miejscu.
Poduszki
powietrzne
zapalona czasowo.
Zapala się na kilka sekund i
gaśnie
po włączeniu zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
na stałe. Usterka jednego z
układów
poduszek powietrznych lub
napinaczy pirotechnicznych pasów
bezpieczeństwa. Sprawdzić w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
System poduszki
powietrznej
pasażera na stałe.
Wyłącznik, usytuowany w
desce
rozdzielczej po stronie pasażera, jest
ustawiony w
położeniu "ON".
Czołowa poduszka powietrzna
pasażera jest włączona.
W tym przypadku nie należy
instalować fotelika dziecięcego
"tyłem do kierunku jazdy" na
siedzeniu pasażera z
przodu.Przestawić wyłącznik do położenia "OFF"
, aby
wyłączyć czołową poduszkę powietrzną pasażera.
Można zainstalować fotelik dziecięcy "tyłem do
kierunku jazdy", z
wyjątkiem sytuacji nieprawidłowego
działania poduszek powietrznych (świeci się kontrolka
ostrzegawcza poduszek powietrznych).
Przyrządy pokładowe
