2017 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

303
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Światła mijania
(światła ksenonowe)
Typ E, D8S 25W
F
N
acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F

P
rzekręcić oprawę żarówki o 1/4 obrotu
w
lewo.
F

W
ymienić przepaloną żarówkę.
W
trakcie montażu wykonać operacje
w
odwrotnej kolejności.
Wymianę lampy ksenonowej D8S należy
wykonywać w ASO sieci CITROËN
albo w warsztacie specjalistycznym,
ponieważ istnieje zagrożenie porażenia
prądem elektrycznym.
Zaleca się równoczesną wymianę
wszystkich lamp D8S w przypadku
awarii jednej z nich.
Światła drogowe
(światła ksenonowe)
Typ C
, H1-55W
Przy montażu złącza i lampy
w świetle ustawiać prawidłowo zespół
w gnieździe, dopóki kliknięcie nie
zasygnalizuje zablokowania. Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z
żarówek z danej strony.
Kierunkowskazy
(światła ksenonowe)
Typ B, PY21W-21W (bursztynowe)
F

N

acisnąć górny zatrzask pokrywy,
a następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N

acisnąć dolny zatrzask złącza i wyjąć
zespół złącze − lampa.
F

W

yciągnąć i

wymienić lampę.
Przy montażu postępować w

odwrotnej
kolejności.
8
W

304
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

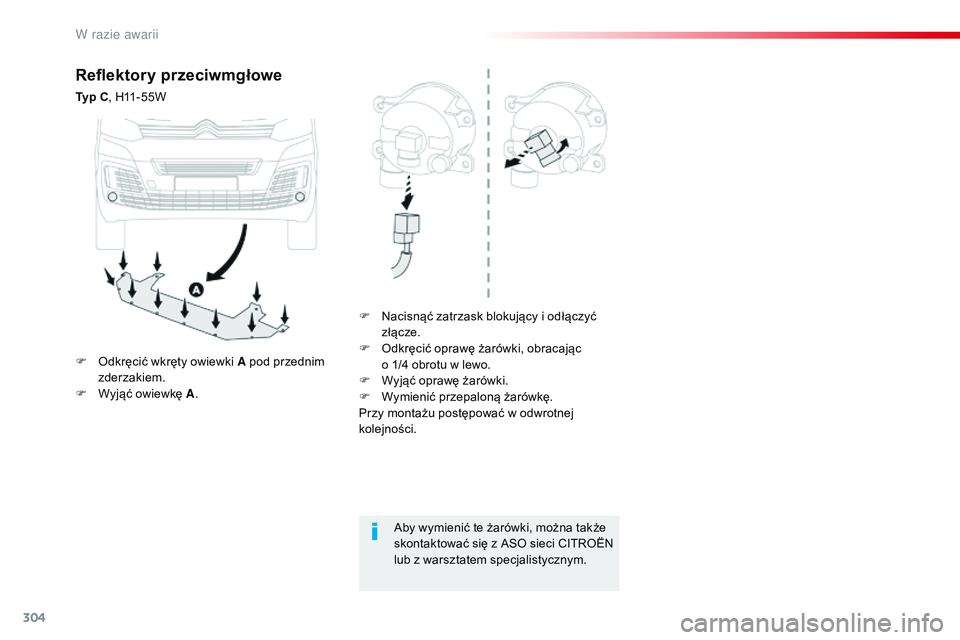

Reflektory przeciwmgłowe
Typ C, H11-55W
F
N
acisnąć zatrzask blokujący i odłączyć
złącze.
F

O
dkręcić oprawę żarówki, obracając
o
1/4 obrotu w lewo.
F

W
yjąć oprawę żarówki.
F

W
ymienić przepaloną żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
Aby wymienić te żarówki, można także
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
F

O
dkręcić wkręty owiewki A pod przednim
zderzakiem.
F

W
yjąć owiewkę A .
W razie awarii

305
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

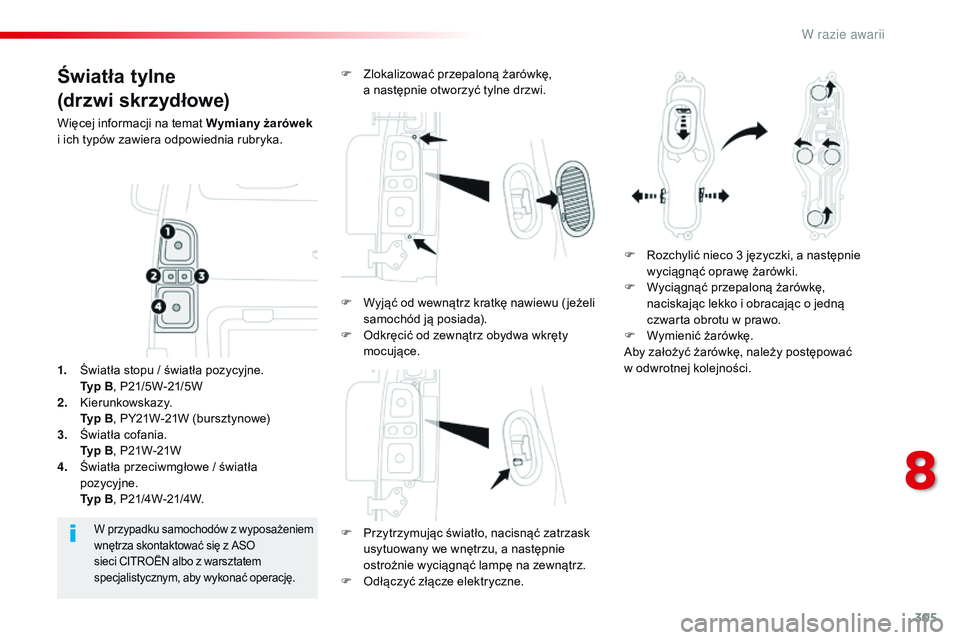

Światła tylne
(drzwi skrzydłowe)
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
F

P
rzytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a następnie
ostrożnie wyciągnąć lampę na zewnątrz.
F

O
dłączyć złącze elektryczne.
W przypadku samochodów z wyposażeniem
w nętrza skontaktować się z ASO
sieci CITROËN albo z
warsztatem
specjalistycznym, aby wykonać operację.
1. Światła stopu / światła pozycyjne. T yp B, P21/5W-21/5W
2.
K

ierunkowskazy.
T

yp B, PY21W-21W
(bursztynowe)
3.
Ś

wiatła cofania.


T
yp B, P21W-21W
4.
Ś

wiatła przeciwmgłowe / światła
pozycyjne.
T

yp B, P21/4W-21/4W. F

Z
lokalizować przepaloną żarówkę,
a następnie otworzyć tylne drzwi.
F
R
ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F
W
yciągnąć przepaloną żarówkę,
naciskając lekko i obracając o jedną
czwarta obrotu w prawo.
F
W
ymienić żarówkę.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
F
W
yjąć od wewnątrz kratkę nawiewu ( jeżeli
samochód ją posiada).
F
O
dkręcić od zewnątrz obydwa wkręty
mocujące.
8
W razie awarii

306
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

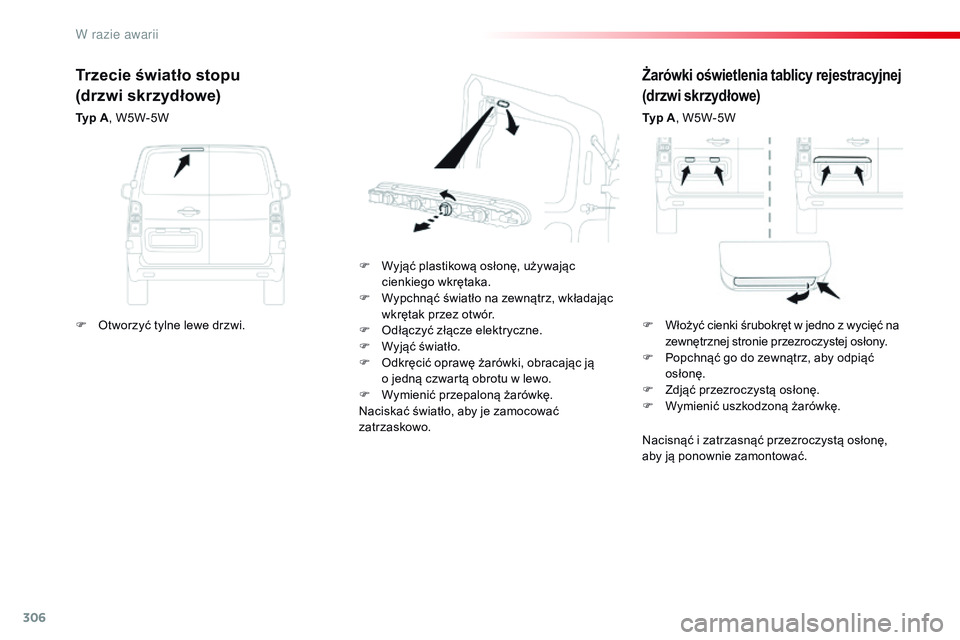

Żarówki oświetlenia tablicy rejestracyjnej
(drzwi skrzydłowe)
Typ A, W5W-5W
F

W

yjąć plastikową osłonę, używając
cienkiego wkrętaka.
F

W

ypchnąć światło na zewnątrz, wkładając
wkrętak przez

otwór.
F

O

dłączyć złącze elektryczne.
F

W

yjąć światło.
F

O

dkręcić oprawę żarówki, obracając ją
o

jedną czwartą obrotu w

lewo.
F

W

ymienić przepaloną żarówkę.
Naciskać światło, aby je zamocować
zatrzaskowo.
Trzecie światło stopu
(drzwi skrzydłowe)
Typ A , W5W-5W
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować.
F

O
tworzyć tylne lewe drzwi. F

W
łożyć cienki śrubokręt w jedno z wycięć na
zewnętrznej stronie przezroczystej osłony.
F

P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
W

307
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

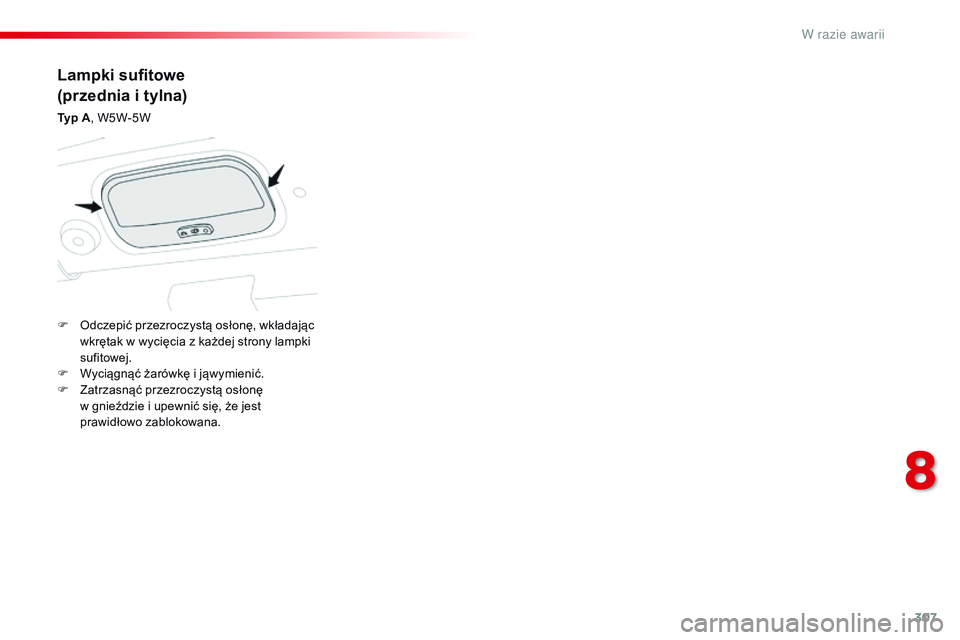

Lampki sufitowe
(przednia i tylna)
Typ A, W5W-5W
F
O
dczepić przezroczystą osłonę, wkładając
wkrętak w
wycięcia z każdej strony lampki
sufitowej.
F

W
yciągnąć żarówkę i jąwymienić.
F

Z
atrzasnąć przezroczystą osłonę
w
gnieździe i upewnić się, że jest
prawidłowo zablokowana.
8
W

308
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

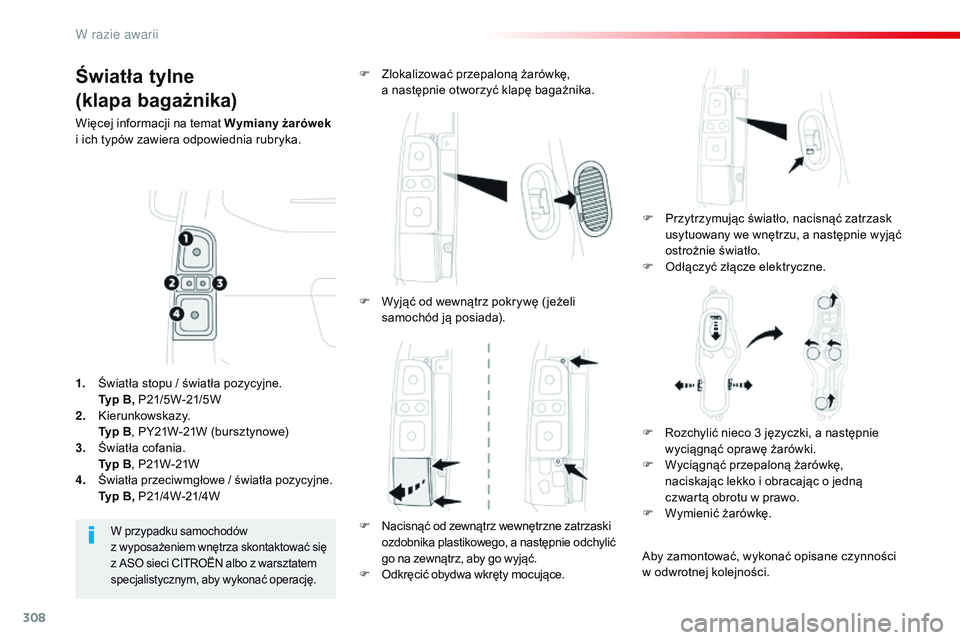

Światła tylne
(klapa bagażnika)
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
F

P
rzytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a następnie wyjąć
ostrożnie światło.
F

O
dłączyć złącze elektryczne.
F

Z
lokalizować przepaloną żarówkę,
a następnie otworzyć klapę bagażnika.
W przypadku samochodów
z wyposażeniem wnętrza skontaktować się
z
ASO sieci CITROËN albo z warsztatem
specjalistycznym, aby wykonać operację.
1. Światła stopu / światła pozycyjne.
T yp B, P21/5W-21/5W
2.
K

ierunkowskazy.
T

yp B, PY21W-21W
(bursztynowe)
3.
Ś

wiatła cofania.
T

yp B, P21W-21W
4.
Ś

wiatła przeciwmgłowe / światła pozycyjne.


T
yp B, P21/4W-21/4W F

W
yjąć od wewnątrz pokrywę ( jeżeli
samochód ją posiada).
F
N
acisnąć od zewnątrz wewnętrzne zatrzaski
ozdobnika plastikowego, a następnie odchylić
go na zewnątrz, aby go wyjąć.
F

O
dkręcić obydwa wkręty mocujące.F

R
ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F

W
yciągnąć przepaloną żarówkę,
naciskając lekko i
obracając o jedną
czwartą obrotu w
prawo.
F

W
ymienić żarówkę.
Aby zamontować, wykonać opisane czynności
w
odwrotnej kolejności.
W razie awarii

309
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Nacisnąć i zatrzasnąć przezroczystą osłonę,
a by ją ponownie zamontować.
F

O

dczepić okładzinę z

każdego końca,
obracając ją od dołu do góry.
F

P

ociągnąć za okładzinę, aby odczepić
środkowe zatrzaski, a następnie ją zdjąć.
F

W

ypchnąć światło na zewnątrz, wkładając
wkrętak przez

otwór.
F

O

dłączyć złącze elektryczne.
F

W

yjąć światło.
F

O

dkręcić oprawę żarówki, obracając ją
o

jedną czwartą obrotu w

lewo.
F

W

ymienić przepaloną żarówkę.
Aby zamontować światło, należy postępować w
odwrotnej kolejności.
Naciskać światło i

okładzinę, aby je
zamocować zatrzaskowo.

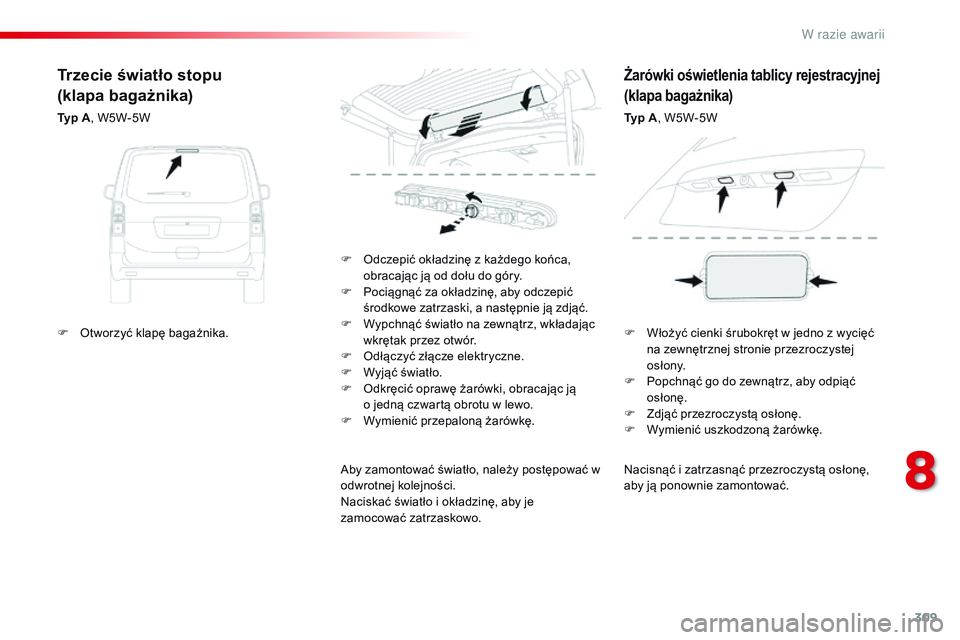

Trzecie światło stopu
(klapa bagażnika)
Typ A , W5W-5W
Żarówki oświetlenia tablicy rejestracyjnej
(klapa bagażnika)
Typ A, W5W-5W
F

O

tworzyć klapę bagażnika. F

W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F

P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
8
W

310
Spacetourer-VP_pl_Chap08_En-cas-de-panne_ed01-2016

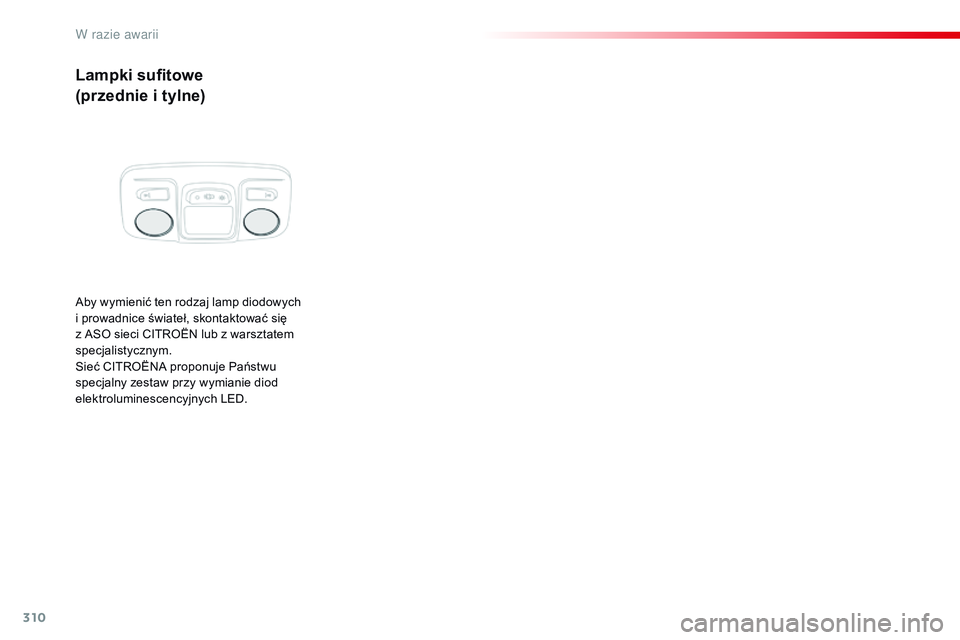

Lampki sufitowe
(przednie i tylne)
Aby wymienić ten rodzaj lamp diodowych
i
prowadnice świateł, skontaktować się
z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sieć CITROËNA proponuje Państwu
specjalny zestaw
przy wymianie diod
elektroluminescencyjnych LED.
