2017 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

103
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Demontaż
(przykład: pojedyncze siedzenie)
F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Ustawienie oparcia w położeniu
wyprostowanym (między znakami)
Aby móc ustawić oparcie w położeniu
wyprostowanym, siedzenie powinno być ustawione
między znakami.
Strzałka nie powinna znajdować się poza znakami.
Nie używać taśmy do podnoszenia
siedzenia lub kanapy.
F

U

żyć przedniej dźwigienki, aby przesunąć
siedzenie aż do ustawienia między znakami. F

O

d tyłu – pociągnąć za taśmę do oporu,
aby zwolnić zamocowania, i przechylić
siedzenie do przodu, aby ustawić je
w

pozycji pionowej.
F

W

yjąć siedzenie przez boczne drzwi
w

rzędzie 2. albo od tyłu w rzędzie 3. W przypadku demontażu
i przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono
(ona) wyposażone(-a) w mechanizmy,
których działanie może ulec pogorszeniu
w przypadku nieprawidłowego
użytkowania i upuszczenia.
3
E

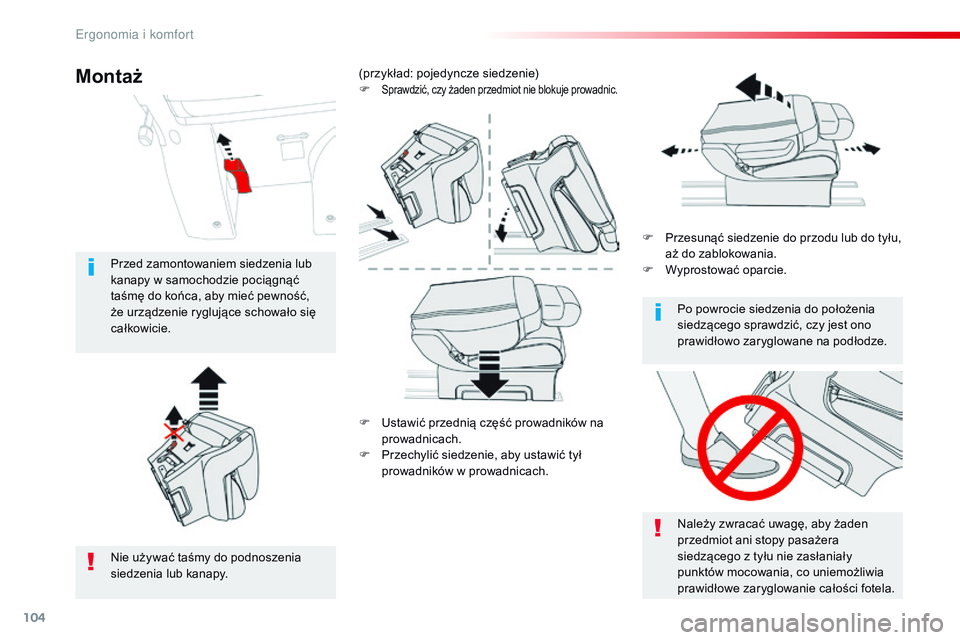

104
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
F Ustawić przednią część prowadników na prowadnicach.
F

P
rzechylić siedzenie, aby ustawić tył
prowadników w
p

rowadnicach. F

P
rzesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F
W
yprostować oparcie.
(przykład: pojedyncze siedzenie)
F
Sprawdzić, czy żaden przedmiot nie blokuje prowadnic.
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela. Po powrocie siedzenia do położenia
siedzącego sprawdzić, czy jest ono
prawidłowo zaryglowane na podłodze.
Nie używać taśmy do podnoszenia
siedzenia lub kanapy. Przed zamontowaniem siedzenia lub
kanapy w

samochodzie pociągnąć
taśmę do końca, aby mieć pewność,
że urządzenie ryglujące schowało się
całkowicie.
Montaż
E

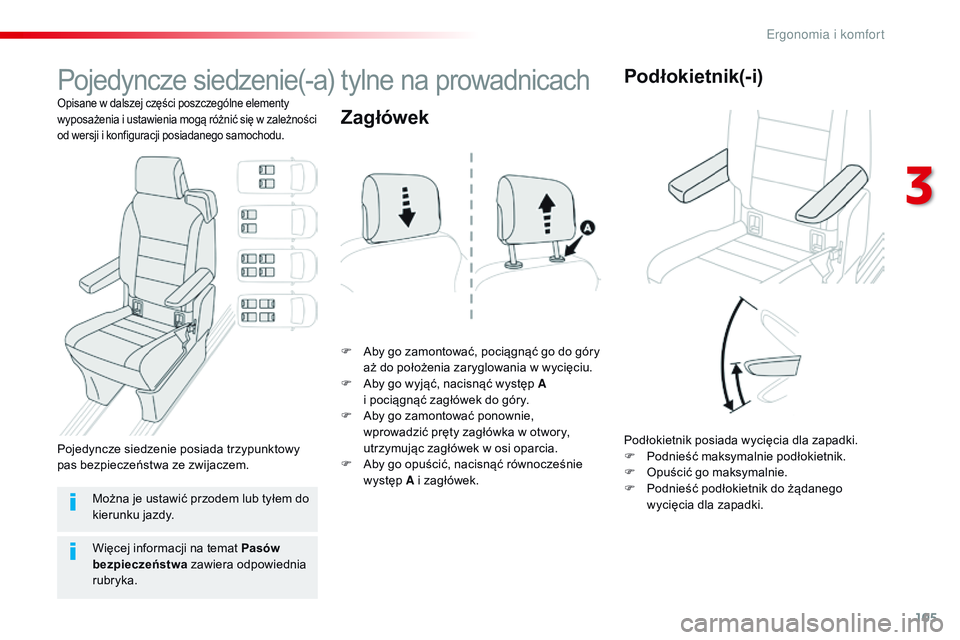

105
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Pojedyncze siedzenie(-a) tylne na prowadnicach
Opisane w dalszej części poszczególne elementy
wyposażenia i ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego samochodu.
F Aby go zamontować, pociągnąć go do góry aż do położenia zaryglowania w wycięciu.
F

A
by go wyjąć, nacisnąć występ A
i
pociągnąć zagłówek do góry.
F

A
by go zamontować ponownie,
wprowadzić pręty zagłówka w otwory,
utrzymując zagłówek w osi oparcia.
F

A
by go opuścić, nacisnąć równocześnie
występ A i
zagłówek.
Zagłówek
Podłokietnik posiada wycięcia dla zapadki.
F P odnieść maksymalnie podłokietnik.
F

O
puścić go maksymalnie.
F

P
odnieść podłokietnik do żądanego
wycięcia dla zapadki.
Podłokietnik(-i)
Można je ustawić przodem lub tyłem do
kierunku jazdy.
Pojedyncze siedzenie posiada trzypunktowy
pas bezpieczeństwa ze zwijaczem.
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka.
3
Ergonomia i komfort

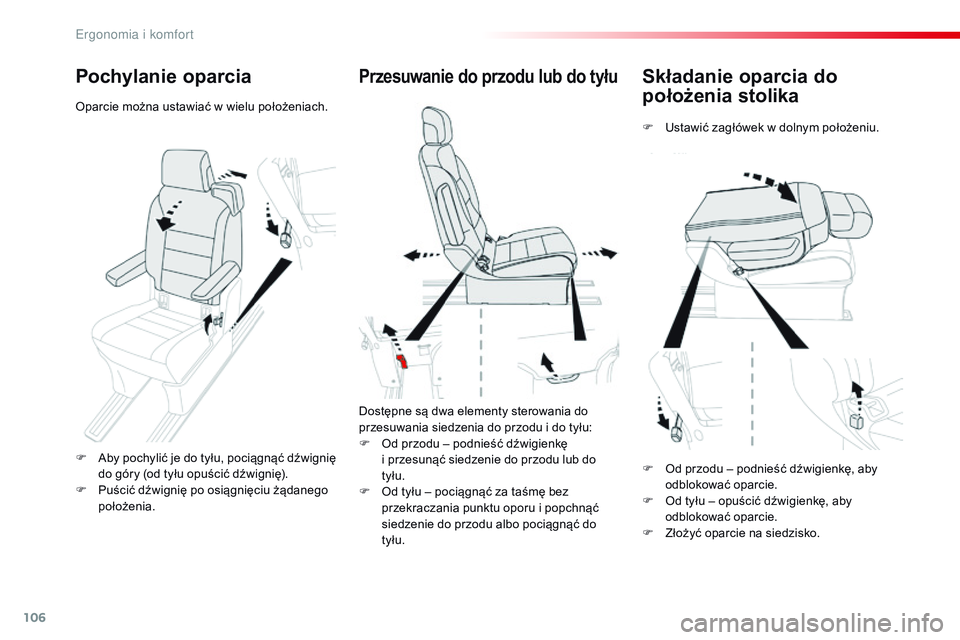

106
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Składanie oparcia do
położenia stolika
F Ustawić zagłówek w dolnym położeniu.
Przesuwanie do przodu lub do tyłu
Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i
do tyłu:
F

O
d przodu – podnieść dźwigienkę
i
przesunąć siedzenie do przodu lub do
tyłu.
F

O
d tyłu – pociągnąć za taśmę bez
przekraczania punktu oporu i
popchnąć
siedzenie do przodu albo pociągnąć do
tyłu.
Pochylanie oparcia
Oparcie można ustawiać w wielu położeniach.
F
A
by pochylić je do tyłu, pociągnąć dźwignię
do góry (od tyłu opuścić dźwignię).
F

P
uścić dźwignię po osiągnięciu żądanego
położenia. F

O
d przodu – podnieść dźwigienkę, aby
odblokować oparcie.
F

O
d tyłu – opuścić dźwigienkę, aby
odblokować oparcie.
F

Z
łożyć oparcie na siedzisko.
E

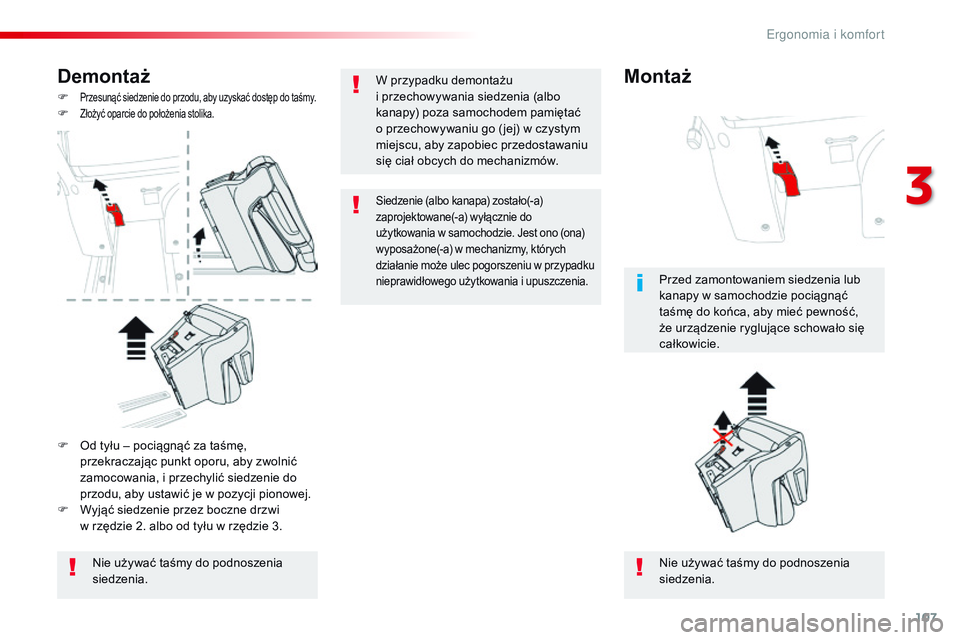

107
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Demontaż
F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Nie używać taśmy do podnoszenia
siedzenia.Nie używać taśmy do podnoszenia
siedzenia. Przed zamontowaniem siedzenia lub
kanapy w samochodzie pociągnąć
taśmę do końca, aby mieć pewność,
że urządzenie ryglujące schowało się
całkowicie.
F

O

d tyłu – pociągnąć za taśmę,
przekraczając punkt oporu, aby zwolnić
zamocowania, i przechylić siedzenie do
przodu, aby ustawić je w pozycji pionowej.
F

W

yjąć siedzenie przez boczne drzwi
w

rzędzie 2. albo od tyłu w rzędzie 3.
MontażW przypadku demontażu
i
przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o
przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono (ona)
wyposażone(-a) w mechanizmy, których
działanie może ulec pogorszeniu w przypadku
nieprawidłowego użytkowania i upuszczenia.
3
E

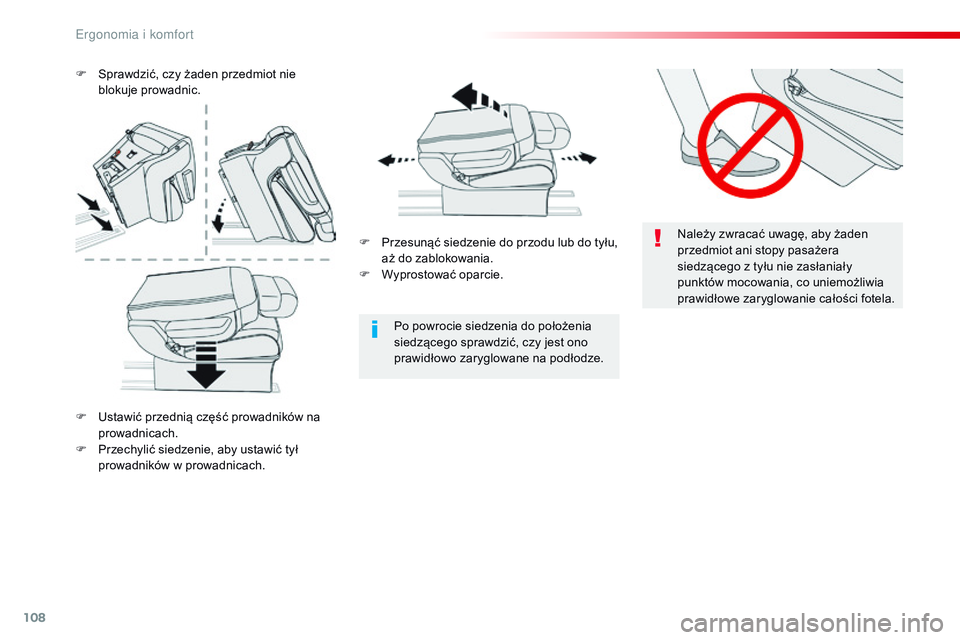

108
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela.
Po powrocie siedzenia do położenia
siedzącego sprawdzić, czy jest ono
prawidłowo zaryglowane na podłodze.
F
P
rzesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F

W

yprostować oparcie.
F

S

prawdzić, czy żaden przedmiot nie
blokuje prowadnic.
F

U

stawić przednią część prowadników na
prowadnicach.
F

P

rzechylić siedzenie, aby ustawić tył
prowadników w
p

rowadnicach.
E

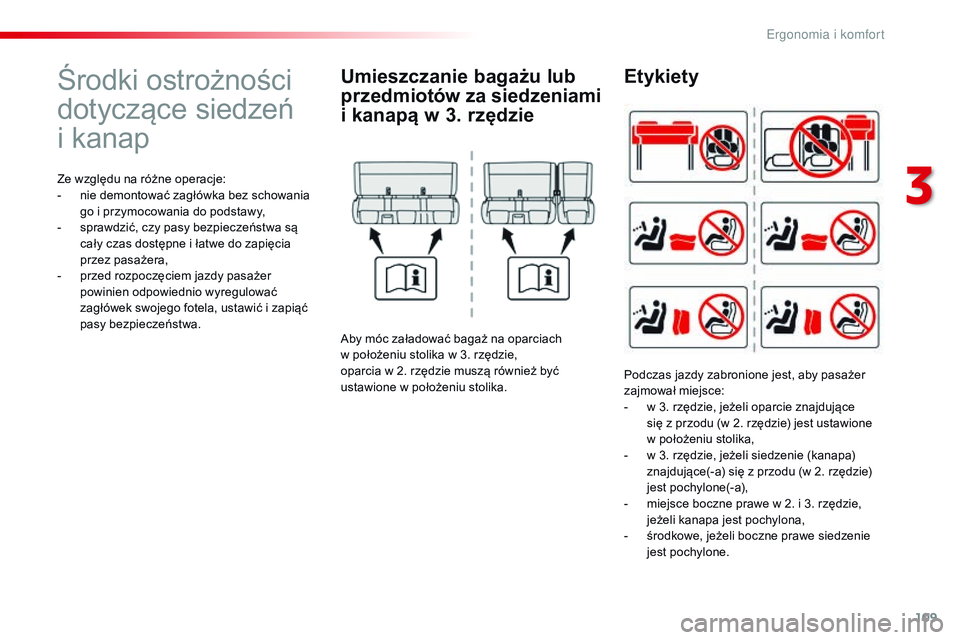

109
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Środki ostrożności
dotyczące siedzeń
i
ka
nap
Ze względu na różne operacje:
- n ie demontować zagłówka bez schowania
go i
przymocowania do podstawy,
-

s
prawdzić, czy pasy bezpieczeństwa są
cały czas dostępne i
łatwe do zapięcia
przez pasażera,
-

p
rzed rozpoczęciem jazdy pasażer
powinien odpowiednio wyregulować
zagłówek swojego fotela, ustawić i
zapiąć
pasy bezpieczeństwa.
Umieszczanie bagażu lub
przedmiotów za siedzeniami
i

k
anapą
w

3
.
r
zędzie
Aby móc załadować bagaż na oparciach
w położeniu stolika w 3. rzędzie,
oparcia w
2. rzędzie muszą również być
ustawione w położeniu stolika.
Etykiety
Podczas jazdy zabronione jest, aby pasażer
zajmował miejsce:
-

w 3
. rzędzie, jeżeli oparcie znajdujące
się z
przodu (w 2. rzędzie) jest ustawione
w
położeniu stolika,
-

w 3
. rzędzie, jeżeli siedzenie (kanapa)
znajdujące(-a) się z przodu (w 2. rzędzie)
jest pochylone(-a),
-

m
iejsce boczne prawe w 2. i 3. rzędzie,
jeżeli kanapa jest pochylona,
-

ś
rodkowe, jeżeli boczne prawe siedzenie
jest pochylone.
3
E

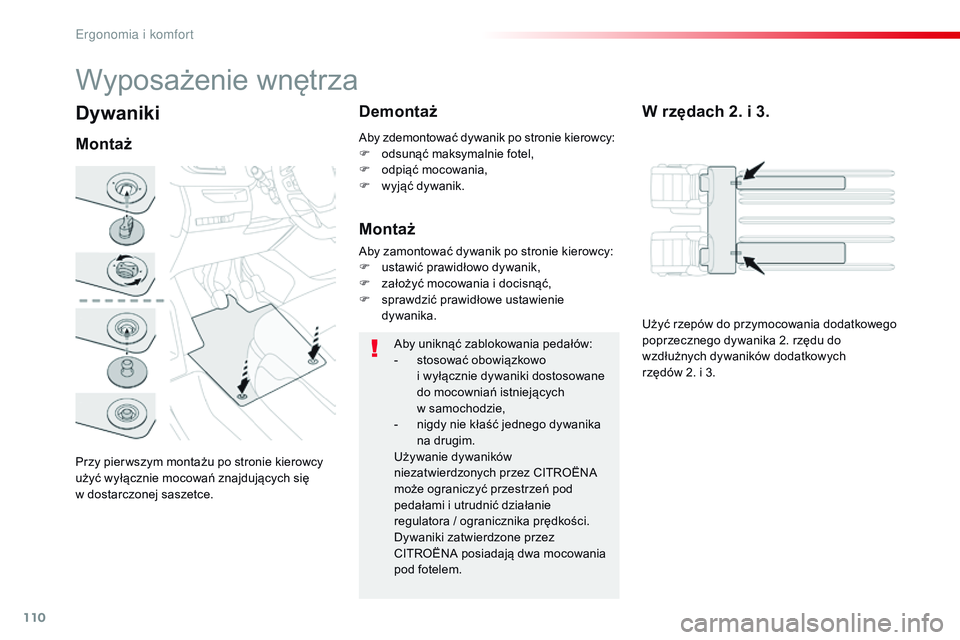

110
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Dywaniki
Przy pier wszym montażu po stronie kierowcy
użyć wyłącznie mocowań znajdujących się
w dostarczonej saszetce.
Montaż Demontaż
Aby uniknąć zablokowania pedałów:
-
s tosować obowiązkowo
i
wyłącznie dywaniki dostosowane
do mocowniań istniejących
w
samochodzie,
-

n
igdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez CITROËNA
może ograniczyć przestrzeń pod
pedałami i
utrudnić działanie
regulatora
/ ogranicznika prędkości.
Dywaniki zatwierdzone przez
CITROËNA posiadają dwa mocowania
pod fotelem.
Aby zdemontować dywanik po stronie kierowcy:
F

o

dsunąć maksymalnie fotel,
F

o

dpiąć mocowania,
F

w

yjąć dywanik.
Wyposażenie wnętrza
W rzędach 2. i 3.
Montaż
Aby zamontować dywanik po stronie kierowcy:
F u stawić prawidłowo dywanik,
F

z
ałożyć mocowania i docisnąć,
F

s
prawdzić prawidłowe ustawienie
dywanika. Użyć rzepów do przymocowania dodatkowego
poprzecznego dywanika 2. rzędu do
wzdłużnych dywaników dodatkowych
rzędów 2. i 3.
E
