2017 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

271
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016

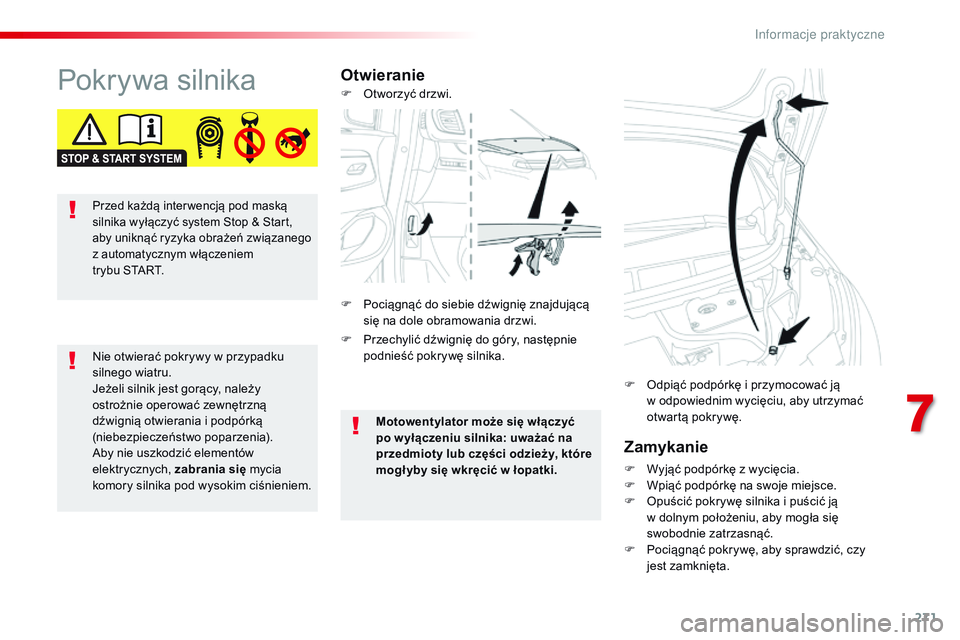

Pokrywa silnikaOtwieranieZamykanie
F Wyjąć podpórkę z wycięcia.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę silnika i puścić ją
w dolnym położeniu, aby mogła się
swobodnie zatrzasnąć.
F

P
ociągnąć pokrywę, aby sprawdzić, czy
jest zamknięta.
F

O
dpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Jeżeli silnik jest gorący, należy
ostrożnie operować zewnętrzną
dźwignią otwierania i podpórką
(niebezpieczeństwo poparzenia).
Aby nie uszkodzić elementów
elektrycznych, zabrania się mycia
komory silnika pod wysokim ciśnieniem. Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
F

P

rzechylić dźwignię do góry, następnie
podnieść pokrywę silnika.
F

O

tworzyć drzwi.
F

P

ociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
Przed każdą inter wencją pod maską
silnika wyłączyć system Stop & Start,
aby uniknąć ryzyka obrażeń związanego
z automatycznym włączeniem
trybu
START.
7
In

272
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016
* Zależnie od silnika.

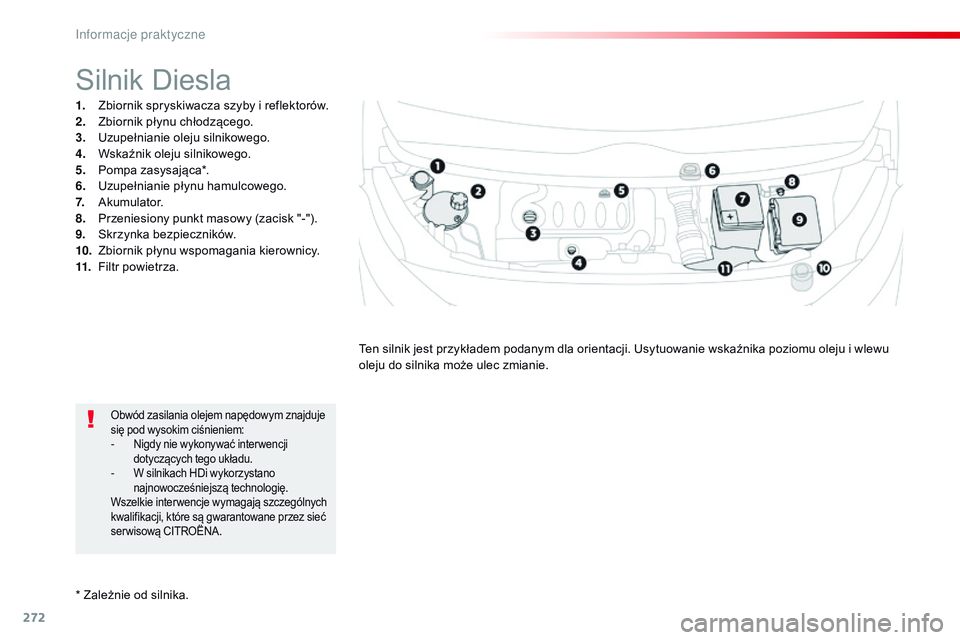

Silnik Diesla
1. Zbiornik spryskiwacza szyby i reflektorów.
2. Zbiornik płynu chłodzącego.
3.
U

zupełnianie oleju silnikowego.
4.
W

skaźnik oleju silnikowego.
5.
P

ompa zasysająca*.
6.
U

zupełnianie płynu hamulcowego.
7.
A

kumulator.
8.
P

rzeniesiony punkt masowy (zacisk "-").
9.
S

krzynka bezpieczników.
10.
Z

biornik płynu wspomagania kierownicy.
11.
F

iltr powietrza. Ten silnik jest przykładem podanym dla orientacji. Usytuowanie wskaźnika poziomu oleju i wlewu
oleju do silnika może ulec zmianie.
Obwód zasilania olejem napędowym znajduje
się pod wysokim ciśnieniem:
- Nigdy nie wykonywać inter wencji dotyczących tego układu.
- W silnikach HDi wykorzystano najnowocześniejszą technologię.
Wszelkie inter wencje wymagają szczególnych
kwalifikacji, które są gwarantowane przez sieć
serwisową CITROËNA.
Informacje praktyczne

273
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016

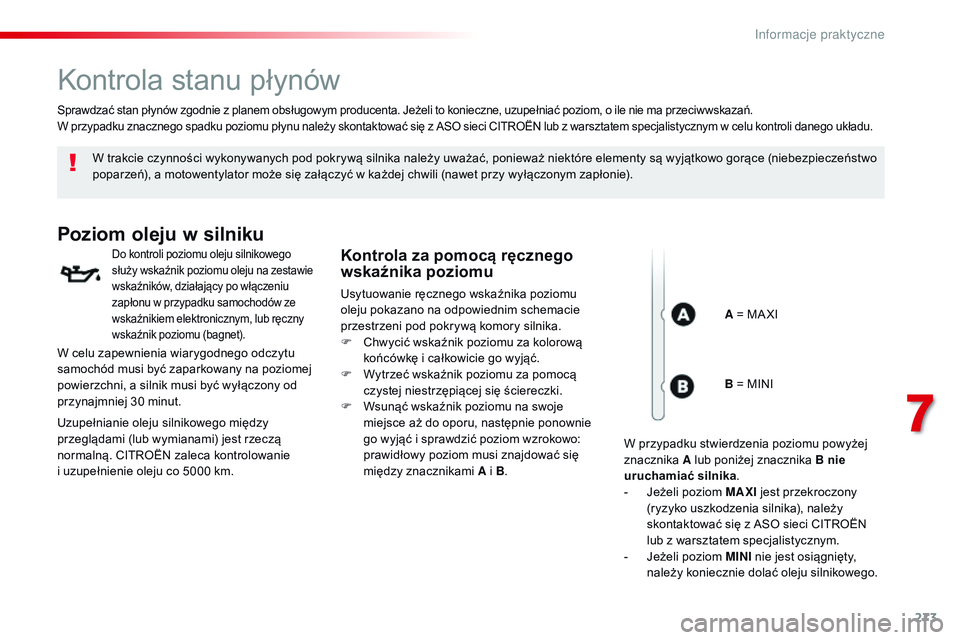

Kontrola stanu płynów
W trakcie czynności wykonywanych pod pokrywą silnika należy uważać, ponieważ niektóre elementy są wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się załączyć w każdej chwili (nawet przy wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na zestawie
wskaźników, działający po włączeniu
zapłonu w przypadku samochodów ze
wskaźnikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).Kontrola za pomocą ręcznego
wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F
C
hwycić wskaźnik poziomu za kolorową
końcówkę i całkowicie go wyjąć.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i B.
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego układu.
A = MA XI
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a silnik musi być wyłączony od
przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i uzupełnienie oleju co 5000 km. B = MINI
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-

J

eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
-

J

eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
7
Informacje praktyczne

274
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju w silniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F
O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego.
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu
chłodzącego
Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", lecz nigdy go nie przekraczać.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej godzinę
od wyłączenia silnika przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu. Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w łopatki.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Należy regularnie sprawdzać poziom płynu
chłodzącego w zależności od eksploatacji
samochodu (co 5000 km / 3 miesiące) jeśli
to konieczne, uzupełnić poziom płynem
zalecanym przez producenta.
Uzupełnianie poziomu tego płynu między
dwoma przeglądami jest normalne.
Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
przy zimnym silniku.
Informacje praktyczne

275
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016

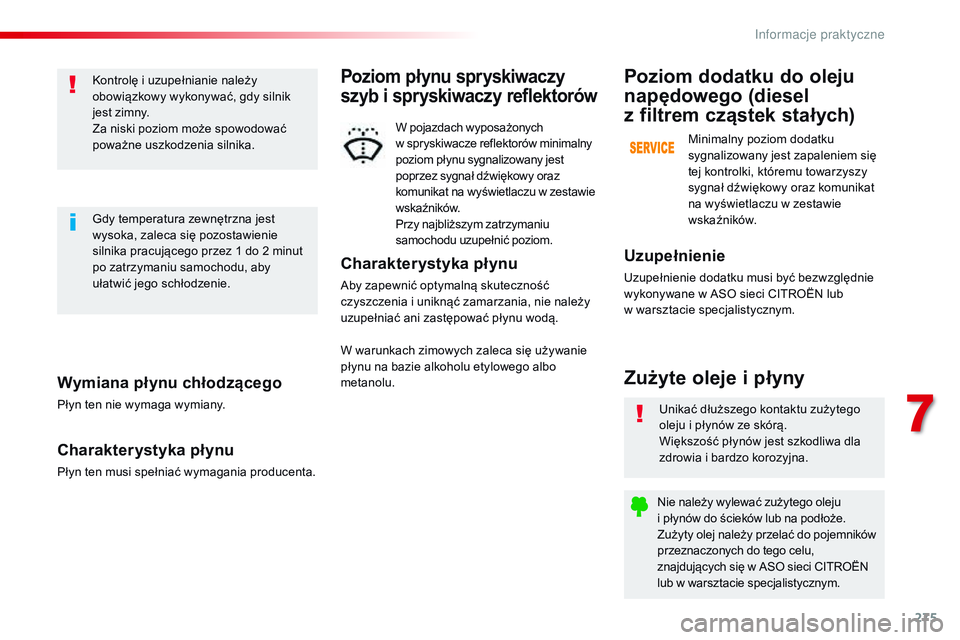

Wymiana płynu chłodzącego
Płyn ten nie wymaga wymiany.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.Kontrolę i uzupełnianie należy
obowiązkowy wykonywać, gdy silnik
jest zimny.
Za niski poziom może spowodować
poważne uszkodzenia silnika.
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie
silnika pracującego przez 1 do 2 minut
po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu,
znajdujących się w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku
sygnalizowany jest zapaleniem się
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat
na wyświetlaczu w zestawie
wskaźników.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych
w spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest
poprzez sygnał dźwiękowy oraz
komunikat na wyświetlaczu w zestawie
wskaźników.
Przy najbliższym zatrzymaniu
samochodu uzupełnić poziom.
W warunkach zimowych zaleca się używanie
płynu na bazie alkoholu etylowego albo
metanolu.
7
In

276
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016

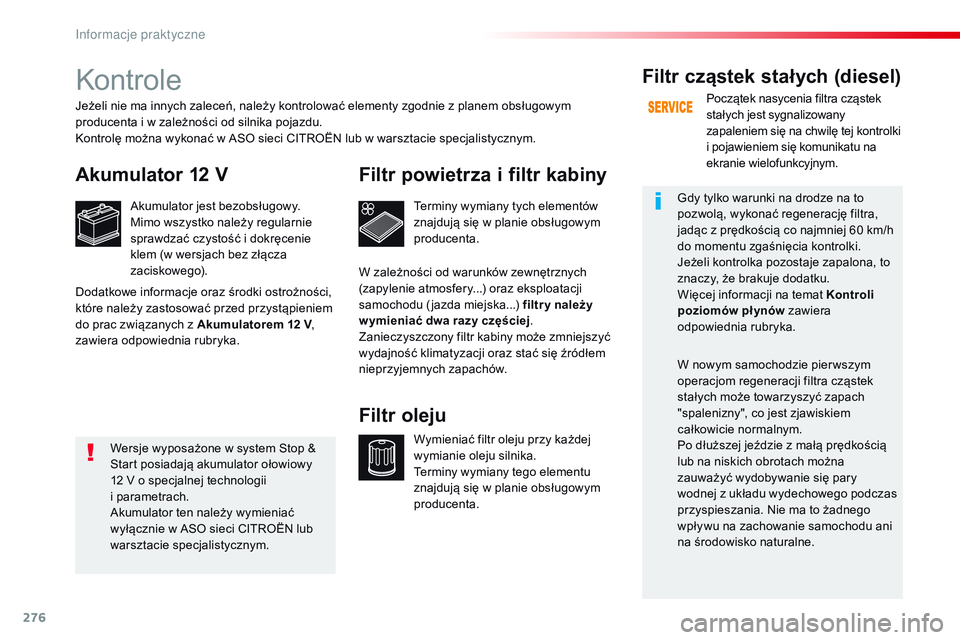

Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w wersjach bez złącza
zaciskowego).Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
Filtr powietrza i filtr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w planie obsługowym
producenta.
Filtr olejuFiltr cząstek stałych (diesel)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej kontrolki
i pojawieniem się komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra,
jadąc z prędkością co najmniej 60 km/h
do momentu zgaśnięcia kontrolki.
Jeżeli kontrolka pozostaje zapalona, to
znaczy, że brakuje dodatku.
Więcej informacji na temat Kontroli
poziomów pł ynów zawiera
odpowiednia rubryka.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z planem obsługowym
producenta i w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.
Dodatkowe informacje oraz środki ostrożności,
które należy zastosować przed przystąpieniem
do prac związanych z Akumulatorem 12 V
,
zawiera odpowiednia rubryka. W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej
.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Wersje wyposażone w system Stop &
Start posiadają akumulator ołowiowy
12 V o specjalnej technologii
i parametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci CITROËN lub
warsztacie specjalistycznym.
In

277
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016

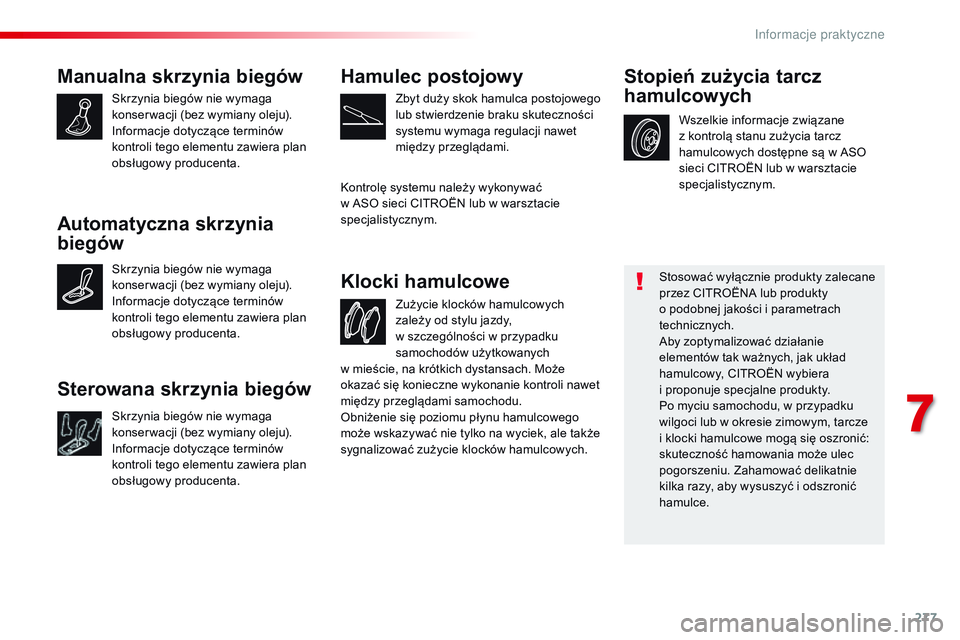

Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności w przypadku
samochodów użytkowanych
Klocki hamulcowe
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowych
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty
o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, CITROËN wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Hamulec postojowy
Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.
Kontrolę systemu należy wykonywać
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
w mieście, na krótkich dystansach. Może
okazać się konieczne wykonanie kontroli nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
7
In

278
Spacetourer-VP_pl_Chap07_info-pratiques_ed01-2016

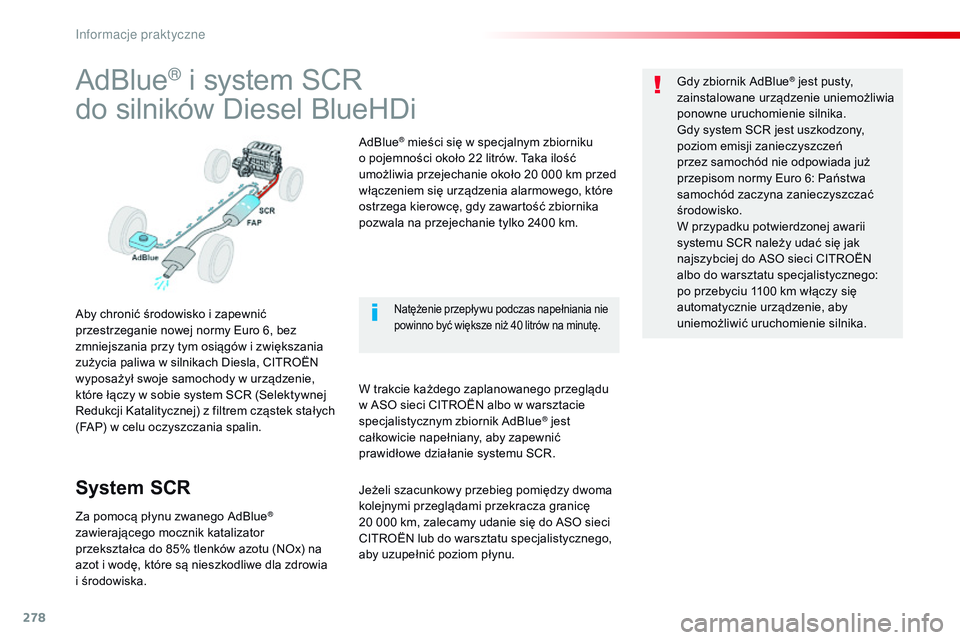

AdBlue® i system SCR
do silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6, bez
zmniejszania przy tym osiągów i zwiększania
zużycia paliwa w silnikach Diesla, CITROËN
wyposażył swoje samochody w urządzenie,
które łączy w sobie system SCR (Selektywnej
Redukcji Katalitycznej) z filtrem cząstek stałych
(FAP) w celu oczyszczania spalin.
System SCR
Za pomocą płynu zwanego AdBlue®
zawierającego mocznik katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska. AdBlue
® mieści się w specjalnym zbiorniku
o pojemności około 22 litrów. Taka ilość
umożliwia przejechanie około 20 000 km przed
włączeniem się urządzenia alarmowego, które
ostrzega kierowcę, gdy zawartość zbiornika
pozwala na przejechanie tylko 2400 km.
W trakcie każdego zaplanowanego przeglądu
w ASO sieci CITROËN albo w warsztacie
specjalistycznym zbiornik AdBlue
® jest
całkowicie napełniany, aby zapewnić
prawidłowe działanie systemu SCR. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom normy Euro 6: Państwa
samochód zaczyna zanieczyszczać
środowisko.
W przypadku potwierdzonej awarii
systemu SCR należy udać się jak
najszybciej do ASO sieci CITROËN
albo do warsztatu specjalistycznego:
po przebyciu 1100 km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.
Natężenie przepływu podczas napełniania nie
powinno być większe niż 40 litrów na minutę.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza granicę
20
000 km, zalecamy udanie się do ASO sieci
CITROËN lub do warsztatu specjalistycznego,
aby uzupełnić poziom płynu.
Informacje praktyczne
