2017 CITROEN JUMPER SPACETOURER Instrukcja obsługi (in Polish)

239
Spacetourer-VP_pl_Chap06_conduite_ed01-2016
Alarm ryzyka zderzenia
i Active Safety BrakeWarunki działania
System Active Safety Brake działa:
- m iędzy 5 km/h i 140 km/h w przypadku
pojazdów w ruchu,
-

p
rzy prędkości do 80 km/h w przypadku
nieruchomego pojazdu,
-

p
rzy prędkości do 60 km/h w przypadku
pieszego,
-

j
eżeli pasy bezpieczeństwa pasażerów są
zapięte,
-

j
eżeli nie występuje silne przyspieszenie,
-

j
eżeli nie ma ostrego zakrętu.
System
Alarm r yzyka zderzenia umożliwia
ostrzeganie kierowcy, że jego pojazd może
zderzyć się z pojazdem jadącym przed nim
albo z pieszym na jego pasie ruchu.
System Active Safety Brake interweniuje
po alarmie, jeżeli kierowca nie zareaguje
dostatecznie szybko i nie użyje hamulców
pojazdu, aby zmniejszyć siłę zderzenia albo
go uniknąć.
Poprzez zmniejszenie prędkości
samochodu system przyczynia się,
bez ingerencji kierowcy, do uniknięcia
zderzenia lub do ograniczenia jego
skutków. Systemy wykorzystują radar usytuowany
w

przednim zderzaku i kamerę usytuowaną
w

górnej części przedniej szyby. Systemy zaprojektowano w celu poprawy
bezpieczeństwa jazdy.
Obowiązkiem kierowcy jest nieustanne
śledzenie sytuacji na drodze i jednoczesne
przestrzeganie kodeksu drogowego.
Systemy te nie zastępują czujności
kierowcy. System Alarm r yzyka zderzenia działa:
-

w o
dniesieniu do pojazdów
zarejestrowanych, usytuowanych w tym
samym kierunku ruchu, poruszających się
lub nieruchomych,
-
w o
dniesieniu do pieszych,
-
o
d prędkości 7 km/h (wyłącza się przy
5 km/h).
6
J

240
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

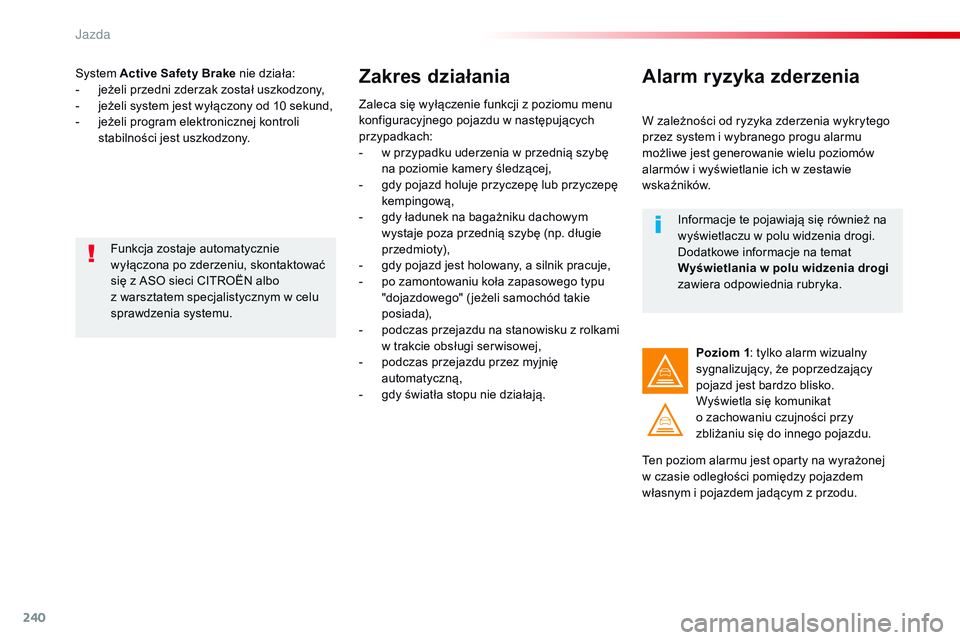

System Active Safety Brake nie działa:
- j eżeli przedni zderzak został uszkodzony,
-

j
eżeli system jest wyłączony od 10 sekund,
-

j
eżeli program elektronicznej kontroli
stabilności jest uszkodzony.Zakres działania
Zaleca się wyłączenie funkcji z poziomu menu
konfiguracyjnego pojazdu w następujących
przypadkach:
-

w p
rzypadku uderzenia w przednią szybę
na poziomie kamery śledzącej,
-

g
dy pojazd holuje przyczepę lub przyczepę
kempingową,
-

g
dy ładunek na bagażniku dachowym
wystaje poza przednią szybę (np. długie
pr zedmiot y),
-

g
dy pojazd jest holowany, a silnik pracuje,
-

p
o zamontowaniu koła zapasowego typu
"dojazdowego" ( jeżeli samochód takie
posiada),
-

p
odczas przejazdu na stanowisku z rolkami
w trakcie obsługi ser wisowej,
-

p
odczas przejazdu przez myjnię
automatyczną,
-

g
dy światła stopu nie działają.
Funkcja zostaje automatycznie
wyłączona po zderzeniu, skontaktować
się z ASO sieci CITROËN albo
z

warsztatem specjalistycznym w celu
sprawdzenia systemu.
Alarm ryzyka zderzenia
W zależności od ryzyka zderzenia wykrytego
przez system i wybranego progu alarmu
możliwe jest generowanie wielu poziomów
alarmów i wyświetlanie ich w zestawie
wskaźników.
Ten poziom alarmu jest oparty na wyrażonej
w
czasie odległości pomiędzy pojazdem
własnym i pojazdem jadącym z przodu. Poziom 1
: tylko alarm wizualny
sygnalizujący, że poprzedzający
pojazd jest bardzo blisko.
Wyświetla się komunikat
o
zachowaniu czujności przy
zbliżaniu się do innego pojazdu.
Informacje te pojawiają się również na
wyświetlaczu w polu widzenia drogi.
Dodatkowe informacje na temat
Wyświetlania w polu widzenia drogi
zawiera odpowiednia rubryka.
J

241
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

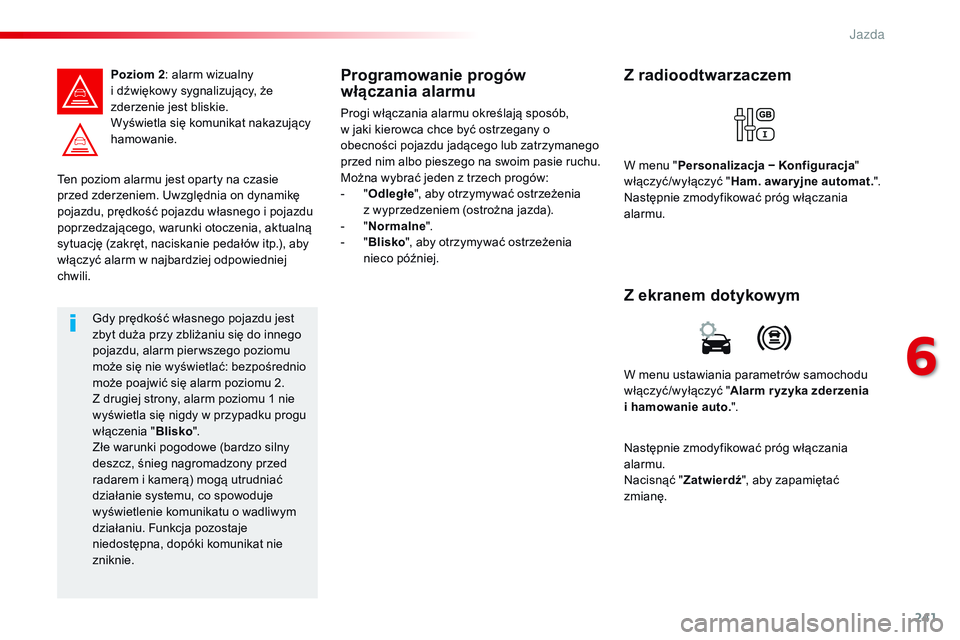

Ten poziom alarmu jest oparty na czasie
przed zderzeniem. Uwzględnia on dynamikę
pojazdu, prędkość pojazdu własnego i pojazdu
poprzedzającego, warunki otoczenia, aktualną
sytuację (zakręt, naciskanie pedałów itp.), aby
włączyć alarm w najbardziej odpowiedniej
chwili.Poziom 2
: alarm wizualny
i dźwiękowy sygnalizujący, że
zderzenie jest bliskie.
Wyświetla się komunikat nakazujący
hamowanie.
Gdy prędkość własnego pojazdu jest
zbyt duża przy zbliżaniu się do innego
pojazdu, alarm pier wszego poziomu
może się nie wyświetlać: bezpośrednio
może poajwić się alarm poziomu 2.
Z drugiej strony, alarm poziomu 1 nie
wyświetla się nigdy w przypadku progu
włączenia " Blisko".
Złe warunki pogodowe (bardzo silny
deszcz, śnieg nagromadzony przed
radarem i kamerą) mogą utrudniać
działanie systemu, co spowoduje
wyświetlenie komunikatu o wadliwym
działaniu. Funkcja pozostaje
niedostępna, dopóki komunikat nie
zniknie.
Programowanie progów
włączania alarmu
Progi włączania alarmu określają sposób,
w jaki kierowca chce być ostrzegany o
obecności pojazdu jadącego lub zatrzymanego
przed nim albo pieszego na swoim pasie ruchu.
Można wybrać jeden z trzech progów:
-

" O

dległe", aby otrzymywać ostrzeżenia
z wyprzedzeniem (ostrożna jazda).
-

" N

ormalne ".
-

" B

lisko", aby otrzymywać ostrzeżenia
nieco później.
W menu ustawiania parametrów samochodu
włączyć/wyłączyć "Alarm r yzyka zderzenia
i hamowanie auto. ".
Z ekranem dotykowym Z radioodtwarzaczem
W menu "Personalizacja − Konfiguracja "
włączyć/wyłączyć " Ham. awar yjne automat. ".
Następnie zmodyfikować próg włączania
alarmu.
Następnie zmodyfikować próg włączania
alarmu.
Nacisnąć " Zatwierdź", aby zapamiętać
zmianę.
6
Jazda

242
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

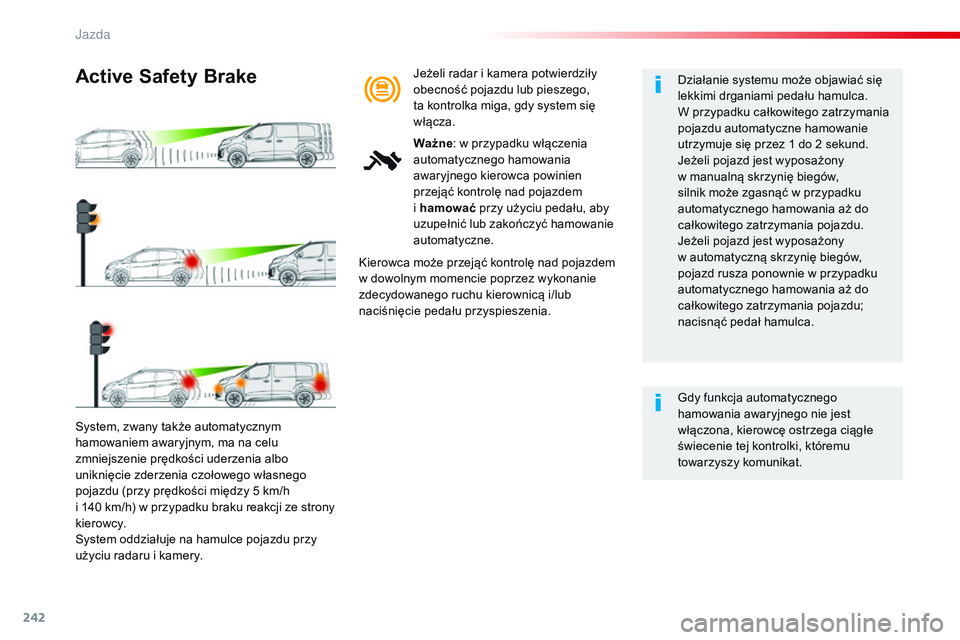

System, zwany także automatycznym
hamowaniem awaryjnym, ma na celu
zmniejszenie prędkości uderzenia albo
uniknięcie zderzenia czołowego własnego
pojazdu (przy prędkości między 5 km/h
i 140 km/h) w przypadku braku reakcji ze strony
kierowcy.
System oddziałuje na hamulce pojazdu przy
użyciu radaru i kamery.
Active Safety Brake
Kierowca może przejąć kontrolę nad pojazdem
w dowolnym momencie poprzez wykonanie
zdecydowanego ruchu kierownicą i/lub
naciśnięcie pedału przyspieszenia.Działanie systemu może objawiać się
lekkimi drganiami pedału hamulca.
W przypadku całkowitego zatrzymania
pojazdu automatyczne hamowanie
utrzymuje się przez 1 do 2 sekund.
Jeżeli pojazd jest wyposażony
w
manualną skrzynię biegów,
silnik może zgasnąć w przypadku
automatycznego hamowania aż do
całkowitego zatrzymania pojazdu.
Jeżeli pojazd jest wyposażony
w automatyczną skrzynię biegów,
pojazd rusza ponownie w przypadku
automatycznego hamowania aż do
całkowitego zatrzymania pojazdu;
nacisnąć pedał hamulca.
Gdy funkcja automatycznego
hamowania awaryjnego nie jest
włączona, kierowcę ostrzega ciągłe
świecenie tej kontrolki, któremu
towarzyszy komunikat.
Jeżeli radar i kamera potwierdziły
obecność pojazdu lub pieszego,
ta kontrolka miga, gdy system się
włącza.
Ważne
: w przypadku włączenia
automatycznego hamowania
awaryjnego kierowca powinien
przejąć kontrolę nad pojazdem
i hamować
przy użyciu pedału, aby
uzupełnić lub zakończyć hamowanie
automatyczne.
J

243
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

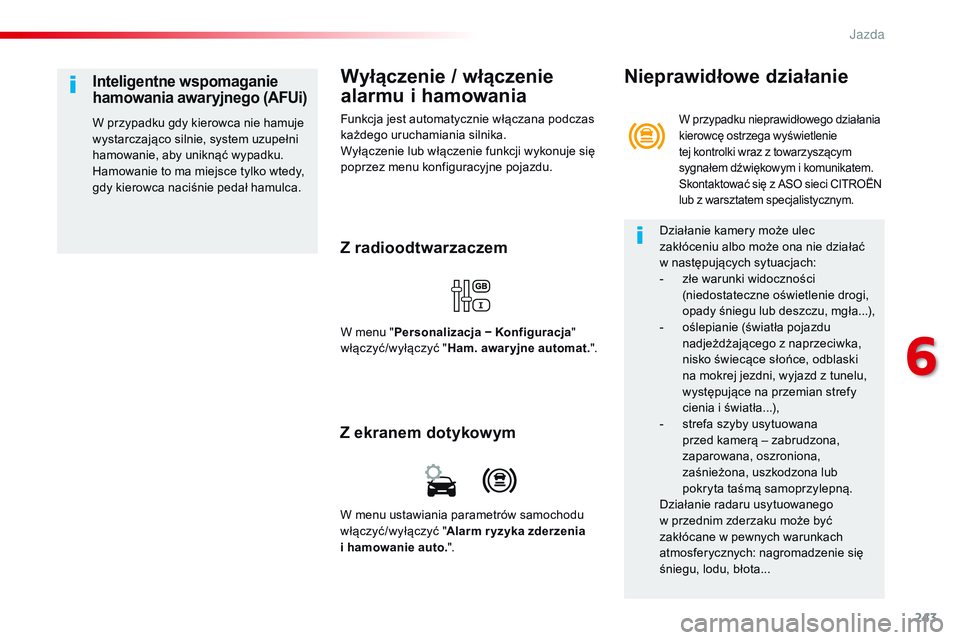

Wyłączenie / włączenie
alarmu i hamowania
Funkcja jest automatycznie włączana podczas
każdego uruchamiania silnika.
Wyłączenie lub włączenie funkcji wykonuje się
poprzez menu konfiguracyjne pojazdu.
Z radioodtwarzaczem
W menu "Personalizacja − Konfiguracja "
włączyć/wyłączyć " Ham. awar yjne automat. ".
Inteligentne wspomaganie
hamowania awaryjnego (AFUi)
W przypadku gdy kierowca nie hamuje
wystarczająco silnie, system uzupełni
hamowanie, aby uniknąć wypadku.
Hamowanie to ma miejsce tylko wtedy,
gdy kierowca naciśnie pedał hamulca.
Z ekranem dotykowym
W menu ustawiania parametrów samochodu
włączyć/wyłączyć "Alarm r yzyka zderzenia
i hamowanie auto. ".
W przypadku nieprawidłowego działania
kierowcę ostrzega wyświetlenie
tej kontrolki wraz z towarzyszącym
sygnałem dźwiękowym i komunikatem.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Nieprawidłowe działanie
Działanie kamery może ulec
zakłóceniu albo może ona nie działać
w
następujących sytuacjach:
-

z
łe warunki widoczności
(niedostateczne oświetlenie drogi,
opady śniegu lub deszczu, mgła...),
-

o
ślepianie (światła pojazdu
nadjeżdżającego z naprzeciwka,
nisko świecące słońce, odblaski
na mokrej jezdni, wyjazd z tunelu,
występujące na przemian strefy
cienia i światła...),
-

s
trefa szyby usytuowana
przed kamerą – zabrudzona,
zaparowana, oszroniona,
zaśnieżona, uszkodzona lub
pokryta taśmą samoprzylepną.
Działanie radaru usytuowanego
w przednim zderzaku może być
zakłócane w pewnych warunkach
atmosferycznych: nagromadzenie się
śniegu, lodu, błota...
6
Jazda

244
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

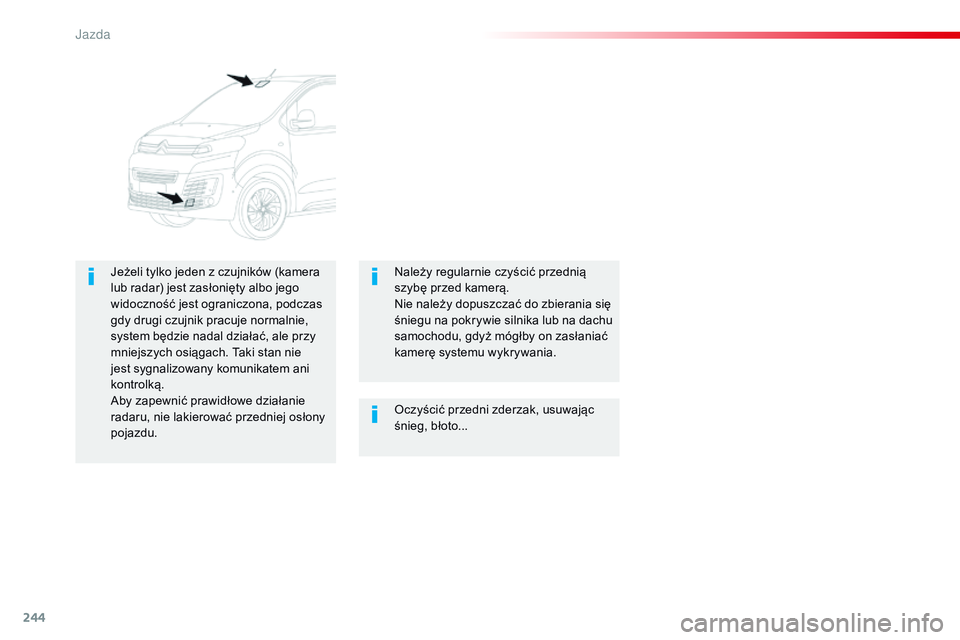

Oczyścić przedni zderzak, usuwając
śnieg, błoto...
Jeżeli tylko jeden z czujników (kamera
lub radar) jest zasłonięty albo jego
widoczność jest ograniczona, podczas
gdy drugi czujnik pracuje normalnie,
system będzie nadal działać, ale przy
mniejszych osiągach. Taki stan nie
jest sygnalizowany komunikatem ani
kontrolką.
Aby zapewnić prawidłowe działanie
radaru, nie lakierować przedniej osłony
pojazdu. Należy regularnie czyścić przednią
szybę przed kamerą.
Nie należy dopuszczać do zbierania się
śniegu na pokrywie silnika lub na dachu
samochodu, gdyż mógłby on zasłaniać
kamerę systemu wykrywania.
J

245
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

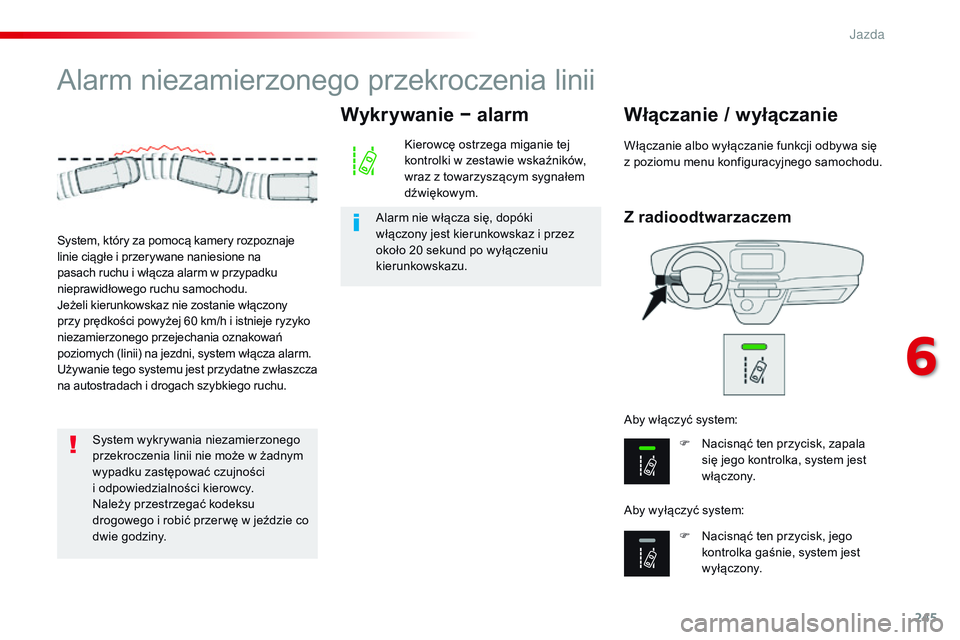

Alarm niezamierzonego przekroczenia linii
Z radioodtwarzaczem
Włączanie / wyłączanie
F Nacisnąć ten przycisk, zapala się jego kontrolka, system jest
włączony.
F

N
acisnąć ten przycisk, jego
kontrolka gaśnie, system jest
wyłączony.
Aby włączyć system:
Aby wyłączyć system: Włączanie albo wyłączanie funkcji odbywa się
z poziomu menu konfiguracyjnego samochodu.
System, który za pomocą kamery rozpoznaje
linie ciągłe i przerywane naniesione na
pasach ruchu i włącza alarm w przypadku
nieprawidłowego ruchu samochodu.
Jeżeli kierunkowskaz nie zostanie włączony
przy prędkości powyżej 60 km/h i istnieje ryzyko
niezamierzonego przejechania oznakowań
poziomych (linii) na jezdni, system włącza alarm.
Używanie tego systemu jest przydatne zwłaszcza
na autostradach i drogach szybkiego ruchu.
Wykrywanie − alarm
Kierowcę ostrzega miganie tej
kontrolki w zestawie wskaźników,
wraz z towarzyszącym sygnałem
dźwiękowym.
Alarm nie włącza się, dopóki
włączony jest kierunkowskaz i przez
około 20
sekund po wyłączeniu
kierunkowskazu.
System wykrywania niezamierzonego
przekroczenia linii nie może w żadnym
wypadku zastępować czujności
i

odpowiedzialności kierowcy.
Należy przestrzegać kodeksu
drogowego i robić przer wę w jeździe co
dwie godziny.
6
J

246
Spacetourer-VP_pl_Chap06_conduite_ed01-2016

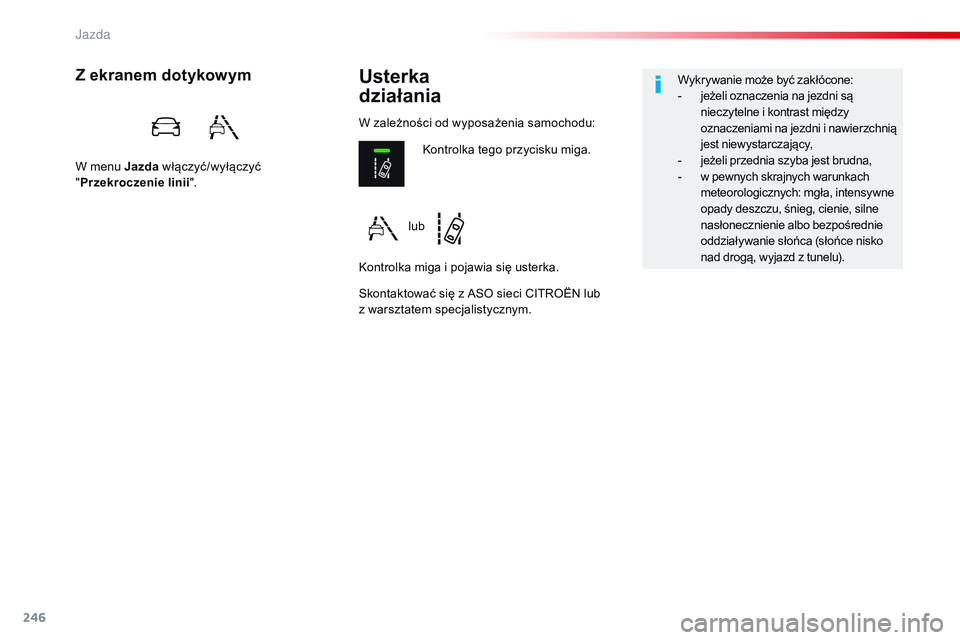

Usterka
działaniaZ ekranem dotykowym
W menu Jazda włączyć/wyłączyć
" Przekroczenie linii ".
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.Kontrolka tego przycisku miga.
Kontrolka miga i pojawia się usterka.
W zależności od wyposażenia samochodu:
Wykrywanie może być zakłócone:
-
j
eżeli oznaczenia na jezdni są
nieczytelne i kontrast między
oznaczeniami na jezdni i nawierzchnią
jest niewystarczający,
- j eżeli przednia szyba jest brudna,
- w p ewnych skrajnych warunkach
meteorologicznych: mgła, intensywne
opady deszczu, śnieg, cienie, silne
nasłonecznienie albo bezpośrednie
oddziaływanie słońca (słońce nisko
nad drogą, wyjazd z tunelu).
lub
Jazda
