167
Spacetourer-VP_pl_Chap05_securite_ed01-2016

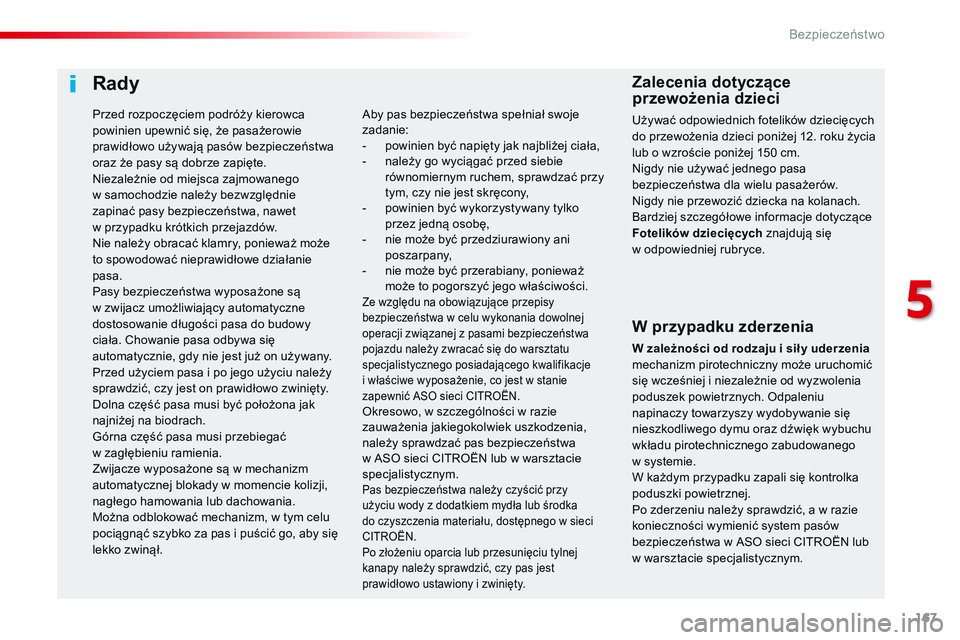

Rady
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
m echanizm pirotechniczny może uruchomić
się wcześniej i
niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w
systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić system pasów
bezpieczeństwa w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-

p

owinien być napięty jak najbliżej ciała,
-

n

ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzać przy
tym, czy nie jest skręcony,
-

p

owinien być wykorzystywany tylko
przez jedną osobę,
-

n

ie może być przedziurawiony ani
poszarpany,
-

n

ie może być przerabiany, ponieważ
może to pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z
pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego kwalifikacje
i
właściwe wyposażenie, co jest w stanie
zapewnić ASO sieci CITROËN.
Okresowo, w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego w
sieci
CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i
zwinięty.
Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12. roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
Fotelików dziecięcych znajdują się
w
odpowiedniej rubryce.
Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w

samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w

przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już on używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest on prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w

zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania.
Można odblokować mechanizm, w tym celu
pociągnąć szybko za pas i puścić go, aby się
lekko zwinął.
5
Bezpieczeństwo

168
Spacetourer-VP_pl_Chap05_securite_ed01-2016

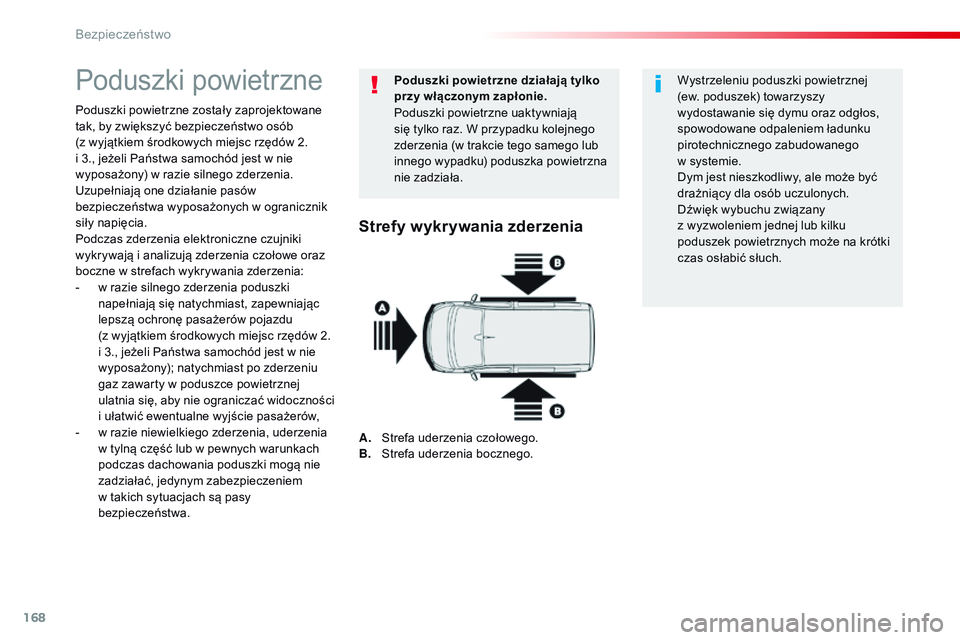

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo osób
(z wyjątkiem środkowych miejsc rzędów 2.
i 3., jeżeli Państwa samochód jest w nie
wyposażony) w razie silnego zderzenia.
Uzupełniają one działanie pasów
bezpieczeństwa wyposażonych w ogranicznik
siły napięcia.
Podczas zderzenia elektroniczne czujniki
wykrywają i
analizują zderzenia czołowe oraz
boczne w
strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem środkowych miejsc rzędów
2.
i 3., jeżeli Państwa samochód jest w nie
wyposażony); natychmiast po zderzeniu
gaz zawarty w poduszce powietrznej
ulatnia się, aby nie ograniczać widoczności
i ułatwić ewentualne wyjście pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w
tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w
takich sytuacjach są pasy
bezpieczeństwa. Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Wystrzeleniu poduszki powietrznej
(ew.
poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego
w
systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z
wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Bezpieczeństwo

169
Spacetourer-VP_pl_Chap05_securite_ed01-2016

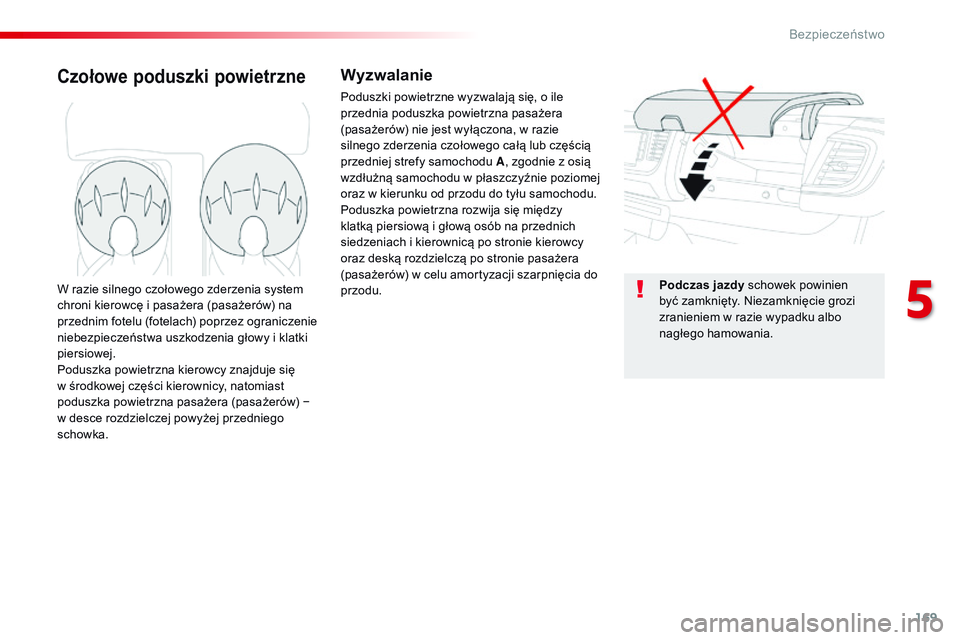

Czołowe poduszki powietrzneWyzwalanie
Poduszki powietrzne wyzwalają się, o ile
p rzednia poduszka powietrzna pasażera
(pasażerów) nie jest wyłączona, w
razie
silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A , zgodnie z
osią
wzdłużną samochodu w
płaszczyźnie poziomej
oraz w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i
głową osób na przednich
siedzeniach i
kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
(pasażerów) w
celu amortyzacji szarpnięcia do
przodu.
W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera (pasażerów) na
przednim fotelu (fotelach) poprzez ograniczenie
niebezpieczeństwa uszkodzenia głowy i klatki
piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera (pasażerów)

−
w desce rozdzielczej powyżej przedniego
schowka. Podczas jazdy schowek powinien
być zamknięty. Niezamknięcie grozi
zranieniem w
razie wypadku albo
nagłego hamowania.
5
Bezpieczeństwo

170
Spacetourer-VP_pl_Chap05_securite_ed01-2016
Wyłączenie czołowej poduszki
powietrznej pasażera (pasażerów)
Tylko poduszka powietrzna po stronie pasażera
(pasażerów) może być wyłączona.W momencie włączenia zapłonu
ta kontrolka zaświeci się na
wyświetlaczu kontrolek pasów.
Będzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka
w przypadku montażu fotelika dziecięcego na
przednim fotelu pasażera (pasażerów) w
pozycji
"tyłem do kierunku jazdy", należy bezwzględnie
wyłączyć czołową poduszkę powietrzną
pasażera (pasażerów).
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w
momencie
wyzwolenia poduszki powietrznej pasażera.
Ponowne włączenie przedniej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego przy
wyłączonym zapłonie należy przekręcić
przełącznik w
położenie "ON" w
celu ponownej
aktywacji poduszki powietrznej pasażera
(pasażerów) jadącego ( jadących) z
przodu.
Po włączeniu zapłonu ta kontrolka
zapala się na wyświetlaczu kontrolek
pasów na około 1 minutę, aby
zasygnalizować włączenie czołowej
poduszki powietrznej.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, należy
koniecznie skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym w
celu sprawdzenia
systemu. Poduszki mogą nie wyzwolić
się w
przypadku silnego uderzenia.
Boczne poduszki powietrzne
Wyzwolenie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy brzuchem i
głową osoby zajmującej
przedni fotel samochodu i
płytą danych drzwi.
Jeżeli Państwa samochód jest wyposażony w
ten
system, w razie silnego uderzenia bocznego
chroni on kierowcę i pasażera na przednim
siedzeniu porzez ograniczenie niebezpieczeństwa
uszkodzenia torsu między brzuchem i głową.
Każda boczna poduszka powietrzna jest zabudowana
w szkielecie oparcia fotela po stronie drzwi.F Przy w yłączonym zapłonie włożyć klucz do wyłącznika poduszki powietrznej
pasażera (pasażerów).
F

P
rzekręcić klucz w położenie "OFF".
F

N
astępnie wyjąć klucz, nie zmieniając jego
położenia.
Bezpieczeństwo

171
Spacetourer-VP_pl_Chap05_securite_ed01-2016

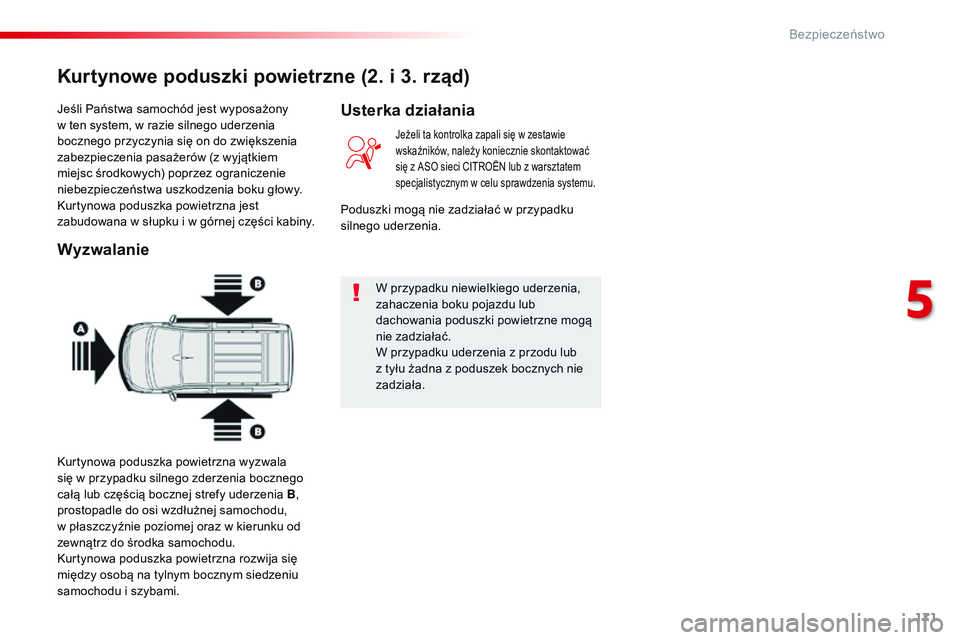

Jeśli Państwa samochód jest wyposażony
w ten system, w razie silnego uderzenia
bocznego przyczynia się on do zwiększenia
zabezpieczenia pasażerów (z wyjątkiem
miejsc środkowych) poprzez ograniczenie
niebezpieczeństwa uszkodzenia boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i w górnej części kabiny.
Wyzwalanie
W przypadku niewielkiego uderzenia,
zahaczenia boku pojazdu lub
dachowania poduszki powietrzne mogą
nie zadziałać.
W przypadku uderzenia z przodu lub
z
tyłu żadna z poduszek bocznych nie
zadziała.
Jeżeli ta kontrolka zapali się w zestawie
w skaźników, należy koniecznie skontaktować
się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym w
celu sprawdzenia systemu.
Usterka działania
Kurtynowe poduszki powietrzne (2. i 3. rząd)
Poduszki mogą nie zadziałać w przypadku
sil nego uderzenia.
Kurtynowa poduszka powietrzna wyzwala
się w

przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia B ,
prostopadle do osi wzdłużnej samochodu,
w

płaszczyźnie poziomej oraz w

kierunku od
zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się
między osobą na tylnym bocznym siedzeniu
samochodu i

szybami.
5
Bezpieczeństwo

172
Spacetourer-VP_pl_Chap05_securite_ed01-2016

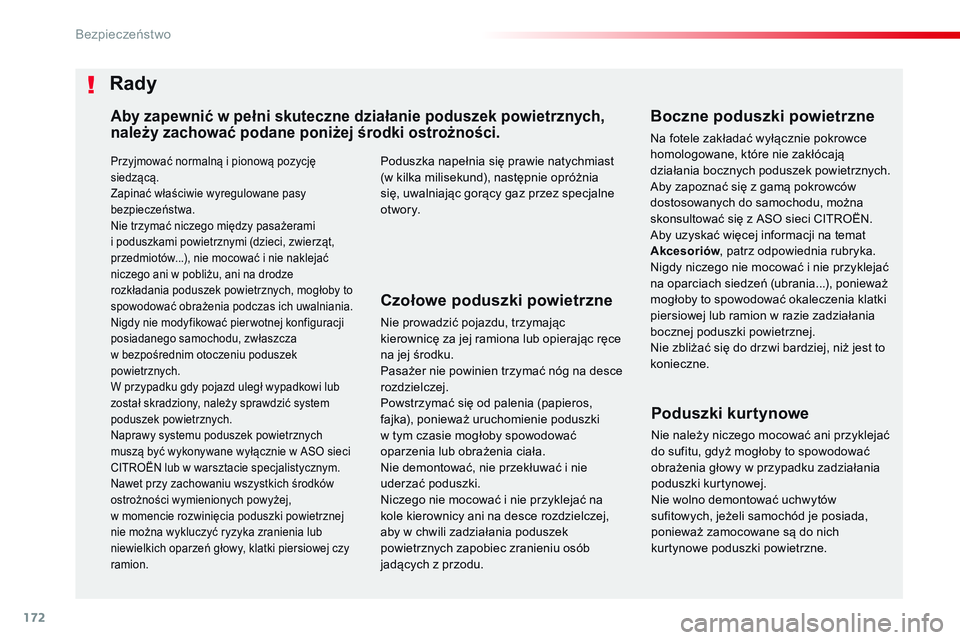

Przyjmować normalną i pionową pozycję
s iedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami
i
poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...), nie mocować i
nie naklejać
niczego ani w
pobliżu, ani na drodze
rozkładania poduszek powietrznych, mogłoby to
spowodować obrażenia podczas ich uwalniania.
Nigdy nie modyfikować pier wotnej konfiguracji
posiadanego samochodu, zwłaszcza
w
bezpośrednim otoczeniu poduszek
powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
został skradziony, należy sprawdzić system
poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
Nawet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej,
w
momencie rozwinięcia poduszki powietrznej
nie można wykluczyć ryzyka zranienia lub
niewielkich oparzeń głowy, klatki piersiowej czy
ramion.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z ASO sieci CITROËN.
Aby uzyskać więcej informacji na temat
Akcesoriów , patrz odpowiednia rubryka.
Nigdy niczego nie mocować i
nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w
razie zadziałania
bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Poduszka napełnia się prawie natychmiast
(w kilka milisekund), następnie opróżnia
się, uwalniając gorący gaz przez specjalne
otwory.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w
tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i
nie
uderzać poduszki.
Niczego nie mocować i
nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
aby w
chwili zadziałania poduszek
powietrznych zapobiec zranieniu osób
jadących z
przodu.
Rady
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych,
n ależy zachować podane poniżej środki ostrożności.
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w
przypadku zadziałania
poduszki kurtynowej.
Nie wolno demontować uchwytów
sufitowych, jeżeli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Bezpieczeństwo

173
Spacetourer-VP_pl_Chap05_securite_ed01-2016

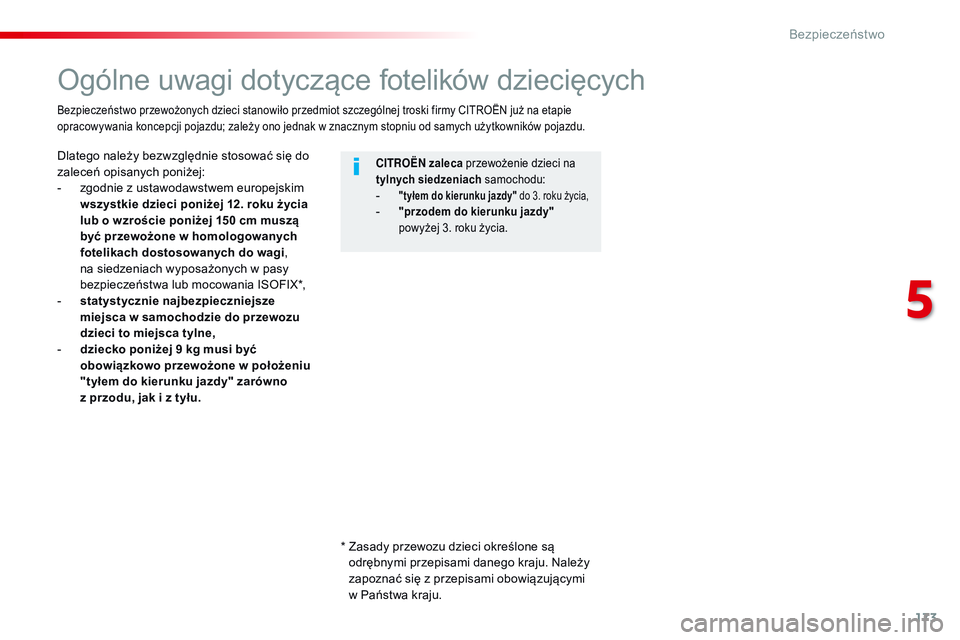

Ogólne uwagi dotyczące fotelików dziecięcych
Dlatego należy bezwzględnie stosować się do
zaleceń opisanych poniżej:
-
z
godnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12. roku życia
lub o
wzroście poniżej 150 cm muszą
być przewożone w
homologowanych
fotelikach dostosowanych do wagi ,
na siedzeniach wyposażonych w
pasy
bezpieczeństwa lub mocowania ISOFIX*,
-

s
tatystycznie najbezpieczniejsze
miejsca w
samochodzie do przewozu
dzieci to miejsca tylne,
-

d
ziecko poniżej 9 kg musi być
obowiązkowo przewożone w
położeniu
"tyłem do kierunku jazdy" zarówno
z
przodu, jak i z tyłu.CITROËN zaleca przewożenie dzieci na
tylnych siedzeniach samochodu:
- "tyłem do kierunku jazdy" do 3. roku życia,- "przodem do kierunku jazdy"
powyżej 3. roku życia.
Bezpieczeństwo przewożonych dzieci stanowiło przedmiot szczególnej troski firmy CITROËN już na etapie
opracowywania koncepcji pojazdu; zależy ono jednak w znacznym stopniu od samych użytkowników pojazdu.
* Zasady przewozu dzieci określone są odrębnymi przepisami danego kraju. Należy
zapoznać się z
przepisami obowiązującymi
w
Państwa kraju.
5
Bezpieczeństwo

174
Spacetourer-VP_pl_Chap05_securite_ed01-2016

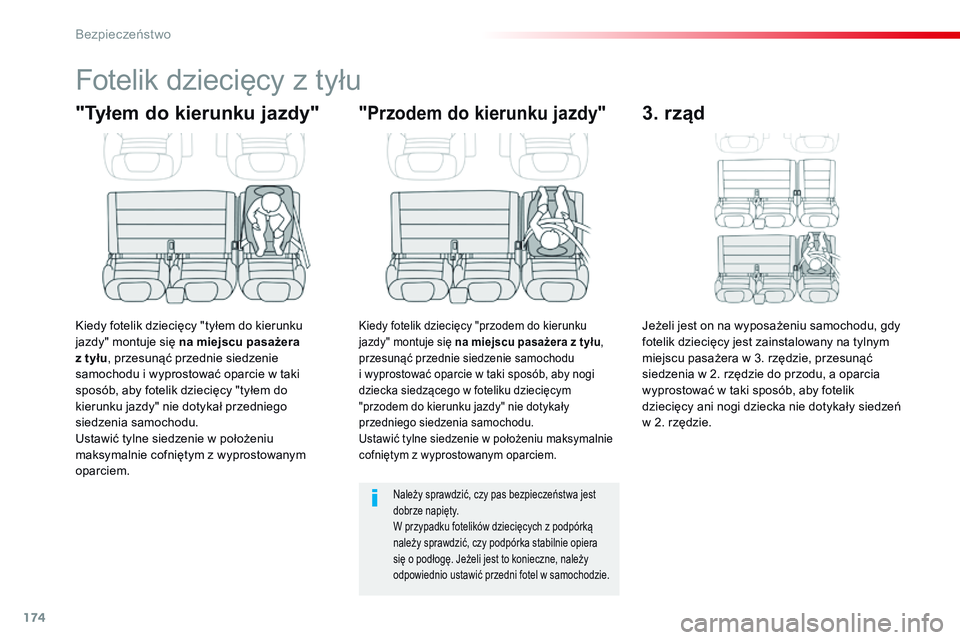

Fotelik dziecięcy z tyłu
"Tyłem do kierunku jazdy"
Kiedy fotelik dziecięcy "tyłem do kierunku
jazdy" montuje się na miejscu pasażera
z tyłu , przesunąć przednie siedzenie
samochodu i
wyprostować oparcie w taki
sposób, aby fotelik dziecięcy "tyłem do
kierunku jazdy" nie dotykał przedniego
siedzenia samochodu.
Ustawić tylne siedzenie w
położeniu
maksymalnie cofniętym z
wyprostowanym
oparciem.
"Przodem do kierunku jazdy"
Kiedy fotelik dziecięcy "przodem do kierunku
jazdy" montuje się na miejscu pasażera z tyłu,
przesunąć przednie siedzenie samochodu
i
wyprostować oparcie w taki sposób, aby nogi
dziecka siedzącego w
foteliku dziecięcym
"przodem do kierunku jazdy" nie dotykały
przedniego siedzenia samochodu.
Ustawić tylne siedzenie w
położeniu maksymalnie
cofniętym z
wyprostowanym oparciem.
Należy sprawdzić, czy pas bezpieczeństwa jest
dobrze napięty.
W przypadku fotelików dziecięcych z podpórką
należy sprawdzić, czy podpórka stabilnie opiera
się o
podłogę. Jeżeli jest to konieczne, należy
odpowiednio ustawić przedni fotel w
samochodzie.
3. rząd
Jeżeli jest on na wyposażeniu samochodu, gdy
fotelik dziecięcy jest zainstalowany na tylnym
miejscu pasażera w 3. rzędzie, przesunąć
siedzenia w 2. rzędzie do przodu, a oparcia
wyprostować w taki sposób, aby fotelik
dziecięcy ani nogi dziecka nie dotykały siedzeń
w 2. rzędzie.
Bezpieczeństwo
