2017 CITROEN JUMPER SPACETOURER Eksploatavimo vadovas (in Lithuanian)

271
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
Variklio gaubtasAtidarymasUždarymas
F Ištraukite ramstį iš jo įrėmimo ranto.
F Į sprauskite ramstį į jo laikymo vietą.
F

N
uleiskite gaubtą ir pabaigoje jį paleiskite.
F

P
atraukite gaubtą ir patikrinkite, ar gerai
užsidarė.
F

A
tkabinkite gaubto ramstį iš jo laikymo
vietos ir įremkite į tam skirtą rantą, kad
gaubtas laikytųsi atidarytas.
Neatidarykite gaubto pučiant stipriam
vėjui.
Kai variklis įkaitęs, atsargiai lieskite
išorinę gaubto atidarymo rankenėlę ir
gaubto ramstį (galite nudegti).
Tam, kad nebūtų pažeista elektros
įranga, kategoriškai draudžiama
plauti
variklio skyrių aukšto slėgio plautuvu. Variklio ventiliatorius gali imti veikti
ir išjungus variklį: būkite atsargūs,
kad neįtrauktų daiktų arba drabužių.
F

P

aspauskite aukštyn rankenėlę po variklio
gaubtu ir pakelkite gaubtą.
F

At

idarykite duris.
F

P

atraukite į save rankenėlę, esančią durų
angos apačioje.
Prieš bet kokį įsikišimą į variklio skyrių
atjunkite "Stop & Start" (sustabdymo ir
užvedimo) sistemą, kad nekiltų pavojus
susižeisti, jei variklis automatiškai
užsivestų START būdu.
7
Praktinė informacija

272
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
* Priklausomai nuo variklio.
Dyzelinis variklis
1. Stiklų ir žibintų plautuvo bakelis.
2. Aušinimo skysčio bakelis.
3.
V

ariklio alyvos įpylimo anga.
4.
V

ariklio alyvos matuoklis.
5.
D

egalų tiekimo atnaujinimo siurblys*.
6.
S

tabdžių skysčio pripylimo anga.
7.
A

kumuliatorius.
8.
Pe

rkeltas korpuso taškas (gnybtas "-").
9.
Sa

ugiklių blokelis.
10.
V

airo stiprintuvo skysčio bakelis.
11.
O

ro filtras. Šis variklis yra parodytas tik kaip pavyzdys. Kitų variklių alyvos matuoklio ir alyvos įpylimo angos
vieta gali būti skirtinga.
Dyzelino tiekimo sistemoje yra aukštas
slėgis:
-
n
i
ekada nebandykite remontuoti
šios sistemos.
-

H
Di varikliai yra sukurti pagal
naujausias technologijas.
Bet koks jų remontas reikalauja
ypatingos kvalifikacijos, kurią jums gali
garantuoti tik CITROËN tinklo atstovybė.
Praktinė informacija

273
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
Lygių tikrinimas
Atlikdami veiksmus variklio skyriuje būkite atsargūs, nes kai kurios variklio vietos gali būti labai karštos (galite nudegti), o variklio ventiliatorius
gali pradėti veikti bet kuriuo metu (net išjungus uždegimo kontaktą).
Variklio alyvos lygis
Lygį rodo variklio alyvos lygio
indikatorius prietaisų skydelyje,
į jungus uždegimo kontaktą, kai
automobilis turi elektrinį matuoklį,
arba tikrinamas rankiniu matuokliu.Tikrinimas rankiniu alyvos
matuokliu
rankinio alyvos matuoklio vieta yra parodyta
atitinkamo tipo variklio skyriaus schemoje.
F
S
uimkite matuoklį už spalvoto antgalio ir
visiškai jį ištraukite.
F

N
ušluostykite matuoklio galą švaria
nepūkuojančia šluoste.
F

V
ėl iki galo įkiškite matuoklį į jo vietą, po to
ištraukite ir vizualiai patikrinkite: tinkamas
lygis turi laikytis tarp žymų A ir B .
Nuolat tikrinkite visus šiuos lygius laikydamiesi gamintojo techninės priežiūros plano rekomendacijų. Jei reikia, papildykite lygį (išskyrus atvejus, kai nurodymai priešingi).
Jei pastebite stiprų bent vieno lygio sumažėjimą, kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę, kad būtų patikrinta sistema.
A = MAKSiMALUS
Tam, kad lygio patikrinimas būtų tinkamas,
automobilis turi stovėti horizontalioje vietoje
ir turi būti praėjusios daugiau kaip 30 minučių
nuo variklio išjungimo.
Yra normalu, kad tarp dviejų techninių priežiūrų
(arba alyvos keitimų) prireikia papildyti alyvos
lygį. CITROËN jums rekomenduoja patikrinti ir,
jei reikia, papildyti lygį kas 5 000 kilometrų. B = M
i

ni
M
ALUS
Jei nustatote, kad lygis laikosi virš žymos A
arba žemiau žymos B, neužveskite variklio .
-

J

ei peržengta MAKSIMALI lygio riba
(kyla pavojus sugadinti variklį), kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
-

J

ei alyvos lygis nesiekia MINIMALIOS
ribos, būtinai pripilkite į variklį alyvos.
7
Praktinė informacija

274
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
Alyvos savybės
Prieš papildydami variklio alyvos lygį arba prieš
keisdami alyvą patikrinkite, ar pasirinkta alyva
atitinka jūsų automobilio variklį ir gamintojo
reikalavimus.
Variklio alyvos lygio papildymas
Variklio alyvos įpylimo angos vieta yra parodyta
atitinkamo tipo variklio skyriaus schemoje.
F
A
tsukite kamštį ir pasieksite alyvos įpylimo
angą.
F

P
ilkite alyvą silpna srovele ir saugokite,
kad jos nepatektų ant variklio dalių (gali
užsidegti).
F

N
orėdami patikrinti lygį rankiniu matuokliu
palaukite kelias mintes.
F

J
ei reikia, dar papildykite lygį.
F

J
ei patikrinus lygis yra tinkamas,
rūpestingai užsukite įpylimo angos kamštį
ir įkiškite matuoklį į jo vietą.
Variklio alyvos lygio rodiklio rodmenys
prietaisų skydelyje, rodomi į jungus
uždegimo kontaktą, bus galiojantys
tik praėjus 30 minučių po alyvos
papildymo.
Keitimas
Norėdami sužinoti šios procedūros
periodiškumą skaitykite gamintojo techninės
priežiūros planą.
Jei norite išsaugoti variklio ir taršą mažinančios
įrangos ilgaamžiškumą, niekada nenaudokite
variklio alyvos priedų. Lygis talpoje turi laikytis šalia žymos
"MA XI". Antraip patikrinkite stabdžių
trinkelių susidėvėjimą.
Stabdžių skysčio lygis
Keitimas
Norėdami sužinoti šio skysčio keitimo
periodiškumą skaitykite gamintojo techninės
priežiūros planą.
Skysčio savybės
Naudokite gamyklos rekomenduotus skysčius.
Aušinimo skysčio lygis
Lygis bakelyje turi laikytis šalia
žymos "MA XI" ir niekada jos
neviršyti.
Be to, kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo
skysčio tikrinimą palaukite ne mažiau kaip
valandą po variklio išjungimo.
Avariniu atveju siekdami išvengti nudegimo
atsukite kamštį du apsukimus, kad nukristų
slėgis. Kai slėgis nukris, nuimkite kamštį ir
papildykite lygį. Variklio ventiliatorius gali imti veikti ir
išjungus variklį: būkite atsargūs, kad
neįtrauktų daiktų arba drabužių. Kai variklis įkaitęs, aušinimo skysčio
temperatūrą reguliuoja elektrinis ventiliatorius.
Reguliariai tikrinkite aušinimo skysčio lygį,
priklausomai nuo automobilio eksploatavimo
intensyvumo (kas 5 000 km / 3 mėnesius); jei
reikia, papildykite lygį gamintojo rekomenduotu
skysčiu.
Poreikis papildyti šio skysčio lygį tarp dviejų
priežiūrų yra normalus.
Vairo stiprintuvo skysčio
lygis
Šio skysčio lygis turi laikytis arti ribos
"MA XI". Norėdami jį patikrinti atsukite
kamštį esant šaltam varikliui.
Praktinė informacija

275
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016

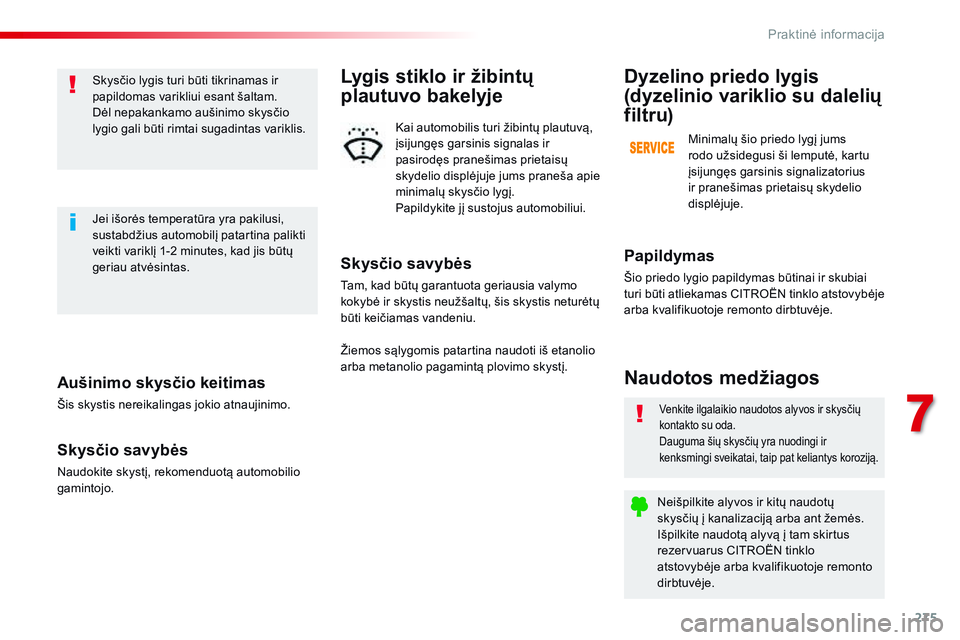

Aušinimo skysčio keitimas
Šis skystis nereikalingas jokio atnaujinimo.
Skysčio savybės
Naudokite skystį, rekomenduotą automobilio
gamintojo.Skysčio lygis turi būti tikrinamas ir
papildomas varikliui esant šaltam.
Dėl nepakankamo aušinimo skysčio
lygio gali būti rimtai sugadintas variklis.
Jei išorės temperatūra yra pakilusi,
sustabdžius automobilį patartina palikti
veikti variklį 1-2 minutes, kad jis būtų
geriau atvėsintas.
Venkite ilgalaikio naudotos alyvos ir skysčių
kontakto su oda.
Dauguma šių skysčių yra nuodingi ir
kenksmingi sveikatai, taip pat keliantys koroziją.
Neišpilkite alyvos ir kitų naudotų
skysčių į kanalizaciją arba ant žemės.
Išpilkite naudotą alyvą į tam skirtus
rezervuarus CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Naudotos medžiagos
Papildymas
Šio priedo lygio papildymas būtinai ir skubiai
turi būti atliekamas CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Dyzelino priedo lygis
(dyzelinio variklio su dalelių
filtru)
Minimalų šio priedo lygį jums
rodo užsidegusi ši lemputė, kartu
įsijungęs garsinis signalizatorius
ir pranešimas prietaisų skydelio
displėjuje.
Skysčio savybės
Tam, kad būtų garantuota geriausia valymo
kokybė ir skystis neužšaltų, šis skystis neturėtų
būti keičiamas vandeniu.
Lygis stiklo ir žibintų
plautuvo bakelyje
Kai automobilis turi žibintų plautuvą,
įsijungęs garsinis signalas ir
pasirodęs pranešimas prietaisų
skydelio displėjuje jums praneša apie
minimalų skysčio lygį.
Papildykite jį sustojus automobiliui.
Žiemos sąlygomis patartina naudoti iš etanolio
arba metanolio pagamintą plovimo skystį.
7
Praktinė informacija

276
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
tikrinimai
Akumuliatorius, 12 V
Akumuliatorius nereikalauja priežiūros.
Vis dėlto reguliariai tikrinkite laidų
antgalių priveržimą (modelio be greito
fiksavimo apkabos) ir ar sujungimai
neapsitraukę apnašomis.Norėdami sužinoti apie šių elementų
keitimo periodiškumą skaitykite
gamintojo techninės priežiūros planą.
Variklio oro filtras ir salono oro filtras
Periodiškai keiskite filtravimo
elementą, laikydamiesi techninės
priežiūros plano nurodymų.
Norėdami sužinoti apie šio elemento
keitimo periodiškumą skaitykite
gamintojo techninės priežiūros planą.
Alyvos filtrasDalelių filtras (dyzelinio v.)
Apie tai, kad pradėjo užsikimšti
dalelių filtras, jums rodo laikinai
užsideganti ši lemputė ir kartu
pasirodantis pranešimas
daugiafunkciniame ekrane.
Tam, kad būtų atkurta tinkama dalelių
filtro būklė, kai tik eismo sąlygos leidžia,
pavažiuokite 60 km/h arba didesniu
greičiu, kol užges kontrolinė lemputė.
Jei lemputė lieka degti, rodo, kad
trūksta dyzelino priedo.
Norėdami daugiau sužinoti apie Lygių
tikrinimą skaitykite atitinkamą skyrelį.
Po pirmų jų dalelių filtro atkūrimo
procedūrų naujame automobilyje
gali jaustis degėsių kvapas, kuris yra
visiškai normalus dalykas.
Po to, kai automobiliu ilgai buvo
važiuojama mažu greičiu arba stovima
vietoje užvestu varikliu: paspaudus
akceleratorių išimtiniais atvejais galima
pastebėti vandens garų išmetimo
vamzdyje. Jie nedaro jokio poveikio nei
jūsų automobilio būklei, nei aplinkai.
Jei nenurodyta kitaip, tikrinkite šiuos elementus pagal gamintojo techninės priežiūros plano nurodymus,
priklausomai nuo jūsų automobilio variklio.
Kitu atveju atlikite šiuos patikrinimus CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Jei norite sužinoti daugiau apie 12 V
akumuliatorių
ir sužinoti, kokių atsargumo
priemonių reikia imtis imantis prieš jį tvarkant,
skaitykite atitinkamą skyrelį. Jei aplinkos sąlygos (dulkės ir pan.) ir
automobilio naudojimo sąlygos (važinėjama
mieste ir pan.) nepalankios, keiskite juos du
kar tus dažniau
.
Kai užsiteršia salono oro filtras, gali sumenkti
oro kondicionieriaus sistemos galios ir atsirasti
nemalonių kvapų.
Automobiliai su sistema "Stop & Start"
turi 12 V švininį ypatingos technologijos
ir parametrų akumuliatorių.
Prireikus jį pakeisti reikia kreiptis
išimtinai tik į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Praktinė informacija

277
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
Rankinė pavarų dėžė
Pavarų dėžei nereikalinga techninė
priežiūra (nei alyvos pakeitimas).
Iš gamintojo techninės priežiūros
plano sužinokite apie jos alyvos
patikrinimo periodiškumą.Stabdžių trinkelių dėvėjimasis
priklauso nuo važinėjimo būdo, ypač
kai važinėjama mieste, trumpais
atstumais. Gali būti reikalinga
Stabdžių trinkelės
Dėl bet kokios informacijos,
susijusios su stabdžių diskų
patikrinimu, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Stabdžių diskų
susidėvėjimo būklė
Naudokite tik CITROËN automobilių
gamyklos rekomenduojamas
eksploatacines medžiagas arba tokios
pat kokybės ir tokių pat parametrų
eksploatacines medžiagas.
Tam, kad tokios svarbios automobilio
sistemos kaip stabdžių sistema veiktų
kuo geriausiai, CITROËN atrenka ir siūlo
specifinius eksploatacinius skysčius.
Po automobilio plovimo ant stabdžių diskų
ir trinkelių gali likti drėgmės arba žiemos
sąlygomis susidaryti šerkšnas, - tokiu atveju
gali sumažėti stabdymo efektyvumas.
Važiuodami atsargiai paspaudykite stabdžių
pedalą, kad nuo stabdžių trinkelių ir diskų
būtų pašalinta drėgmė arba šerkšnas.
Stovėjimo stabdys
Jei stovėjimo stabdžio eiga per
didelė arba pastebimas stabdymo
efektyvumo susilpnėjimas, reikia
pareguliuoti stovėjimo stabdį netgi
tarp dviejų techninių priežiūrų.
Atlikite šios sistemos patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
patikrinti stabdžių būklę netgi tarp periodinių
techninių priežiūrų.
Bet koks skysčio nutekėjimas sistemoje,
atsiradęs stabdžių skysčio lygio kritimas rodo
stabdžių trinkelių susidėvėjimą.
Automatinė pavarų dėžė
Pavarų dėžei nereikalinga techninė
priežiūra (nei alyvos pakeitimas).
Iš gamintojo techninės priežiūros
plano sužinokite apie šios dalies
patikrinimo periodiškumą.
Automatizuota pavarų dėžė
Pavarų dėžei nereikalinga techninė
priežiūra (nei alyvos pakeitimas).
Iš gamintojo techninės priežiūros
plano sužinokite apie šios dalies
patikrinimo periodiškumą.
7
Praktinė informacija

278
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
"AdBlue®" ir sistema SCr
d

yzeliniam varikliui "BlueHDi"
Norėdama garantuoti tinkamą aplinkos
apsaugą ir laikytis naujojo "Euro 6"
standarto, nesikeičiant dyzelinio variklio
galios parametrams ir nepadidėjant degalų
sąnaudoms, CITROËN savo automobiliuose
įrengė išmetamų jų dujų apdorojimo įrangą,
kurią sudaro sistema SCR (selective catalytic
reduction) ir dalelių filtras (FAP).
Sistema SCR
Naudodamas skystį "AdBlue®" , kurio sudėtyje
yra karbamido, katalizatorius perdirba
85

%

azoto oksidų (NOx) į azotą ir vandenį,
kurie yra nekenksmingi sveikatai ir aplinkai. "AdBlue
®" skystis yra laikomas specialiame
maždaug 22 litrų talpos bakelyje. Šio kiekio
užtenka nuvažiuoti apytiksliai 20 000 km, kol
ims veikti įspėjimo signalizatorius, įspėjantis,
kad su bakelyje likusiu priedu dar galima
nuvažiuoti 2 400 km.
Atliekant periodinę techninę jūsų automobilio
priežiūrą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje "AdBlue
®"
skysčio bakelis bus pripildytas iš naujo, kad būtų
garantuotas tinkamas SCR sistemos veikimas. Kai "AdBlue
®" skysčio bakelis ištuštėja,
reglamentuojantis įrenginys neleidžia iš
naujo užvesti variklio.
Kai sistema SCR sugenda, jūsų
automobilio išmetamų jų dujų tarša
nebeatitinka "Euro 6" standarto: jūsų
automobilis ima teršti aplinką.
Kai atsiranda patvirtintas sistemos
SCR sutrikimas, jūs turite kaip galima
greičiau nuvykti į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę: nuvažiavus 1100 km, įrenginys
automatiškai ims blokuoti variklio
užvedimą.
Pripildant bakelį srautas neturi būti
stipresnis negu 40 litrų per minutę.
Jei numatytas techninės priežiūros terminas
bus pasiektas vėliau, negu baigsis 20 000

km
riba, mes jums rekomenduojame atvykti į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę ir, jei reikia, papildyti
priedo

lygį.
Praktinė informacija
