2017 CITROEN JUMPER SPACETOURER Eksploatavimo vadovas (in Lithuanian)

255
Spacetourer-VP_lt_Chap06_conduite_ed01-2016
Galinis 180° vaizdas
Ši sistema leidžia automobilio ekrane matyti
artimos automobilio aplinkos vaizdą iš
automobilio gale įtaisytos vaizdo kameros.
Atbulinės eigos jutikliai, įtaisyti galiniame ir/
arba priekiniame bamperyje, papildo vaizdo
iš automobilio viršaus informaciją (dešinėje
p u s ė j e).
Šalia vaizdo iš automobilio viršaus (dešinės
pusės), gali būti rodomas kelių tipų vaizdas
(kairėje pusėje):
-
s
tandartinis galinis vaizdas,
-

g
alinis 180° vaizdas,
-
a

tkurtas pritrauktas galinis vaizdas.
Vaizdo atkūrimo principas
Sistema rodo kontekstinį vaizdą (kairėje
pusėje), taip pat artimos aplinkos vaizdą iš
automobilio viršaus.
Pagal nutylėjimą būna į jungtas veikimo
būdas auto.
Veikdama šiuo būdu sistema pasirenka
ryškiausiai galimą rodyti vaizdą (standartinį
arba pritrauktą), atsižvelgdama į pastatymo
pagalbos sistemos informaciją.
180° vaizdas gali būti pasiekiamas tik iš
atitinkamų meniu.
Rodmenys išnyksta, kai imama važiuoti
didesniu nei 10 km/h greičiu.
Funkcija automatiškai išsijungia praėjus
maždaug 7 sekundėms po atbulinės
pavaros išjungimo arba kurių nors durų
ar bagažinės gaubto atidarymo. Ši sistema yra pagalbinė ir jokiu atveju
negali pakeisti vairuotojo budrumo.
Kamerų perduodamas vaizdas gali
atrodyti iškreiptas aplinkos (dėl išorės
sąlygų, vairavimo būdo ir pan.).
Šešėlių zonos ryškiai šviečiant saulei
arba nepakankamai apšviestos vietos
gali užtamsinti vaizdą ir sumažinti
kontrastą.
Manevro metu naudodama galinio vaizdo
kamerą sistema įrašo automobilio aplinkos
vaizdą. Artimos aplinkos vaizdas iš automobilio
viršaus atkuriamas (vaizduojamas tarp mėlynų
laužtinių skliaustų) realiu laiku kartu su
manevru.
Toks vaizdavimas padeda lengviau jausti
automobilio padėtį pastatymo metu ir matyti
visas šalia esančias kliūtis.
Jei automobilis per ilgai nejuda, šis atkurtas
vaizdas automatiškai ištrinamas.
6
Valdymas

256
Spacetourer-VP_lt_Chap06_conduite_ed01-2016

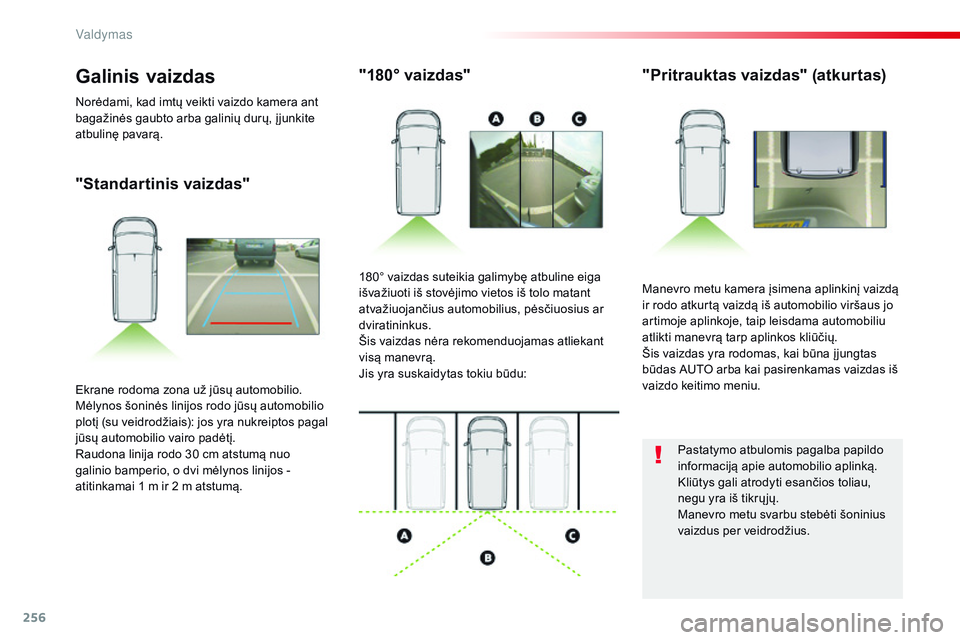

"Standartinis vaizdas""180° vaizdas"
"Pritrauktas vaizdas" (atkurtas)
Manevro metu kamera įsimena aplinkinį vaizdą
ir rodo atkurtą vaizdą iš automobilio viršaus jo
artimoje aplinkoje, taip leisdama automobiliu
atlikti manevrą tarp aplinkos kliūčių.
Šis vaizdas yra rodomas, kai būna į jungtas
būdas AUTO arba kai pasirenkamas vaizdas iš
vaizdo keitimo meniu.
180° vaizdas suteikia galimybę atbuline eiga
išvažiuoti iš stovėjimo vietos iš tolo matant
atvažiuojančius automobilius, pėsčiuosius ar
dviratininkus.
Šis vaizdas nėra rekomenduojamas atliekant
visą manevrą.
Jis yra suskaidytas tokiu būdu:
Ekrane rodoma zona už jūsų automobilio.
Mėlynos šoninės linijos rodo jūsų automobilio
plotį (su veidrodžiais): jos yra nukreiptos pagal
jūsų automobilio vairo padėtį.
Raudona linija rodo 30 cm atstumą nuo
galinio bamperio, o dvi mėlynos linijos -
atitinkamai 1 m ir 2 m atstumą.
Galinis vaizdas
Norėdami, kad imtų veikti vaizdo kamera ant
bagažinės gaubto arba galinių durų, į junkite
atbulinę pavarą.
Pastatymo atbulomis pagalba papildo
informaciją apie automobilio aplinką.
Kliūtys gali atrodyti esančios toliau,
negu yra iš tikrų jų.
Manevro metu svarbu stebėti šoninius
vaizdus per veidrodžius.
Valdymas

257
Spacetourer-VP_lt_Chap06_conduite_ed01-2016

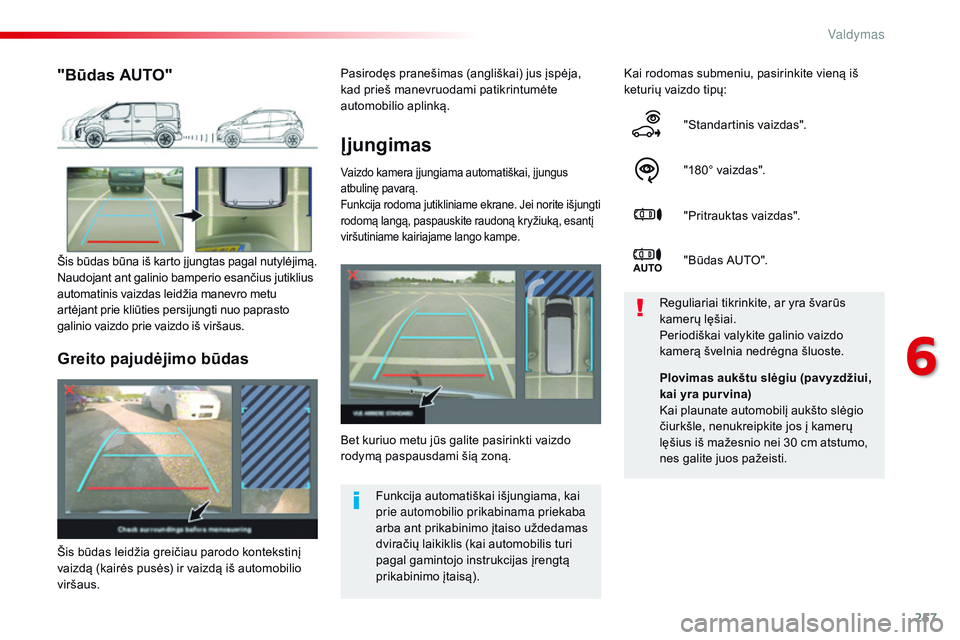

Į jungimas
Vaizdo kamera į jungiama automatiškai, į jungus
atbulinę pavarą.
Funkcija rodoma jutikliniame ekrane. Jei norite išjungti
rodomą langą, paspauskite raudoną kryžiuką, esantį
viršutiniame kairiajame lango kampe.
Kai rodomas submeniu, pasirinkite vieną iš
keturių vaizdo tipų:"Standartinis vaizdas".
"180° vaizdas".
"Pritrauktas vaizdas".
"Būdas AUTO".
Bet kuriuo metu jūs galite pasirinkti vaizdo
rodymą paspausdami šią zoną. Reguliariai tikrinkite, ar yra švarūs
kamerų lęšiai.
Periodiškai valykite galinio vaizdo
kamerą švelnia nedrėgna šluoste."Būdas AUTO"
Šis būdas būna iš karto į jungtas pagal nutylėjimą.
Naudojant ant galinio bamperio esančius jutiklius
automatinis vaizdas leidžia manevro metu
artėjant prie kliūties persijungti nuo paprasto
galinio vaizdo prie vaizdo iš viršaus.
Funkcija automatiškai išjungiama, kai
prie automobilio prikabinama priekaba
arba ant prikabinimo įtaiso uždedamas
dviračių laikiklis (kai automobilis turi
pagal gamintojo instrukcijas įrengtą
prikabinimo įtaisą).
Greito pajudėjimo būdas
Šis būdas leidžia greičiau parodo kontekstinį
vaizdą (kairės pusės) ir vaizdą iš automobilio
viršaus. Plovimas aukštu slėgiu (pavyzdžiui,
kai yra pur vina)
Kai plaunate automobilį aukšto slėgio
čiurkšle, nenukreipkite jos į kamerų
lęšius iš mažesnio nei 30 cm atstumo,
nes galite juos pažeisti.
Pasirodęs pranešimas (angliškai) jus įspėja,
kad prieš manevruodami patikrintumėte
automobilio aplinką.
6
Valdymas

258
Spacetourer-VP_lt_Chap06_conduite_ed01-2016
Padangų slėgio kontrolė
Automobiliui judant sistema tikrina visų keturių
padangų slėgį.
Ji lygina ratų greičio jutiklių perduodamą
informaciją su atskaitos slėgiu, kuris turi būti
iš naujo nustatytas po kiekvieno padangos
pripūtimo arba rato pakeitimo .
Sistema į jungia įspėjamą jį signalą, kai nustato
slėgio kritimą vienoje ar keliose padangose. Padangų slėgio kontrolės sistema
nepakeičia poreikio vairuotojui būti
budriam.
Taip pat išlieka poreikis kas mėnesį
arba prieš ilgą kelionę tikrinti padangų
(įskaitant ir atsarginio rato) oro slėgį.
Važiuojant su nepakankamai
pripūstomis padangomis suprastėja
automobilio stabilumas, pailgėja
stabdymo kelias, greičiau dėvisi
padangos, ypač kai važinėjama
sunkiomis sąlygomis (didelė įkrova,
didesnis greitis, ilgos kelionės).
Sistema užtikrina padangų oro slėgio automatinį patikrinimą važiuojant automobiliui.
Jūsų automobilio padangų slėgio
normos yra nurodytos padangų slėgio
etiketėje.
Norėdami daugiau sužinoti apie
Identifikacijos duomenis skaitykite
atitinkamą skyrelį.
Slėgis turi būti tikrinamas padangoms
esant neįkaitusioms (kai automobilis
stovi 1 valandą arba jei buvo važiuota
ne daugiau kaip 10 km vidutiniu greičiu).
Priešingu atveju (kai padangos
įkaitusios) prie etiketėje nurodytų verčių
pridėkite 0,3 baro.
Važinėjant su nepakankamai
pripūstomis padangomis padidėja
degalų sąnaudos.
Sniego grandinės
Sistema neturėtų būti inicijuojama
po sniego grandinių uždėjimo arba
nuėmimo.
Atsarginis ratas
Atsarginis ratas su plieniniu ratlankiu
neturi padangos slėgio tikrinimo jutiklio.
Valdymas

259
Spacetourer-VP_lt_Chap06_conduite_ed01-2016
Įspėjimas apie nepakankamą padangų slėgįInicijavimas
Prieš inicijuodami sistemą patikrinkite,
ar visų padangų slėgis yra tinkamas
automobilio eksploatavimo sąlygoms
ir atitinka etiketėje nurodytas padangų
slėgio normas.
Įspėjimas apie nepakankamą padangų
oro slėgį yra patikimas tik tada, kai
sistema yra incijuota prieš tai tinkamai
sureguliavus visų keturių padangų oro
slėgį.
Padangų slėgio kontrolės sistema
tinkamai neveiks, jei nustatymo
į pradinę padėtį metu slėgis bus
netinkamas.
Įspėjimą rodo tolygiai užsidegusi
ši lemputė, kartu įsijungęs garsinis
signalizatorius ir, priklausomai nuo
įrangos, rodomas pranešimas.
Jūs turite inicijuoti sistemą, tai yra nustatyti ją
į pradinę padėtį po kiekvieno vienos ar kelių
padangų pripūtimo, taip pat po vieno ar kelių
ratų pakeitimo.
F
N
edelsdami sumažinkite greitį, venkite
staigių judesių vairu ir staigaus stabdymo.
F

I

škart sustokite, kai tai leidžia eismo
sąlygos. F

J

ei padanga yra pradurta, pasinaudokite
laikino padangos sutaisymo komplektu
arba atsarginiu ratu (priklausomai nuo
komplektuotės),
arba
F
j
ei turite kompresorių, pavyzdžiui, esantį
laikino padangos sutaisymo komplekte,
patikrinkite visų keturių padangų
(neįkaitusių) slėgį,
arba
F

j

ei tokio patikrinimo neįmanoma atlikti
iškart, atsargiai važiuokite sumažintu
greičiu.
Nustatytas slėgio kritimas ne visada
gali būti matomas kaip išorinė
padangos deformacija. Nepasitenkinkite
vien tik vizualia padangų apžiūra. Įspėjimas išliks tol, kol sistema bus iš
naujo nustatyta į pradinę padėtį.
Sistemos inicijavimo komanda vykdoma
į jungus kontaktą, automobiliui stovint.Nauji įrašyti padangų slėgio parametrai
sistemos yra fiksuojami kaip atskaitos
vertės.
6
Valdymas

260
Spacetourer-VP_lt_Chap06_conduite_ed01-2016
Iš meniu "Vairavimas " pasirinkite funkciją
" Under-inflation initialization " (slėgio
kontrolės inicijavimas).
Su automagnetola
Iš meniu " Personalisation-configuration "
(individualūs nustatymai ir konfigūravimas)
pasirinkite funkciją " Under-inflation
initialization " (slėgio kontrolės inicijavimas).
Veikimo sutrikimas
Kai padangų slėgio kontrolės sistemos lemputė
mirksi, po to ima degti tolygiai, kartu užsidega
priežiūros lemputė, rodo, kad sistema neveikia.
Tokiu atveju padangų slėgis nebėra tikrinamas.
Atlikite sistemos patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Po bet kokio sistemos remonto reikia
patikrinti visų keturių padangų oro slėgį,
po to ją nustatyti į pradinę padėtį.
Su jutikliniu ekranu
Paspauskite mygtuką " Ye s" ir komanda bus
patvirtinta , tai parodys signalizatoriaus garsas
ir pranešimas.
Valdymas

261
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016

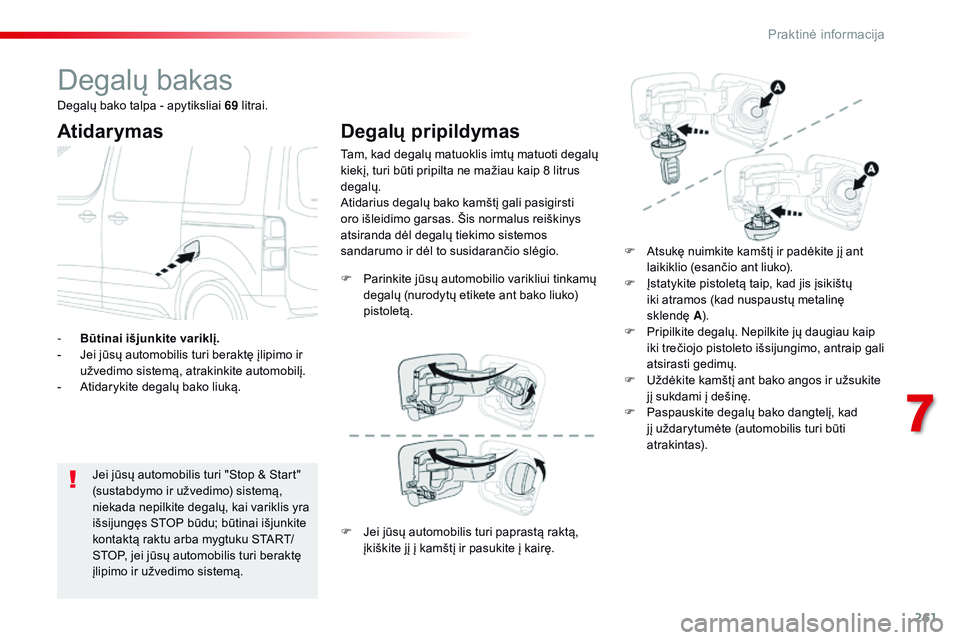

Degalų bakas
Atidarymas
Jei jūsų automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą,
niekada nepilkite degalų, kai variklis yra
išsijungęs STOP būdu; būtinai išjunkite
kontaktą raktu arba mygtuku START/
STOP, jei jūsų automobilis turi beraktę
įlipimo ir užvedimo sistemą.
-

B

ūtinai išjunkite variklį.
-

J

ei jūsų automobilis turi beraktę įlipimo ir
užvedimo sistemą, atrakinkite automobilį.
-

A

tidarykite degalų bako liuką.
Degalų pripildymas
Tam, kad degalų matuoklis imtų matuoti degalų
kiekį, turi būti pripilta ne mažiau kaip 8 litrus
degalų.
Atidarius degalų bako kamštį gali pasigirsti
oro išleidimo garsas. Šis normalus reiškinys
atsiranda dėl degalų tiekimo sistemos
sandarumo ir dėl to susidarančio slėgio.
F

A
tsukę nuimkite kamštį ir padėkite jį ant
laikiklio (esančio ant liuko).
F

Į
statykite pistoletą taip, kad jis įsikištų
iki atramos (kad nuspaustų metalinę
sklendę
A ).
F


P
ripilkite degalų. Nepilkite jų daugiau kaip
iki trečiojo pistoleto išsijungimo, antraip gali
atsirasti gedimų.
F

U
ždėkite kamštį ant bako angos ir užsukite
jį sukdami į dešinę.
F

P
aspauskite degalų bako dangtelį, kad
jį uždarytumėte (automobilis turi būti
atrakintas).
F

P
arinkite jūsų automobilio varikliui tinkamų
degalų (nurodytų etikete ant bako liuko)
pistoletą.
Degalų bako talpa - apytiksliai 69 litrai.
F
J
ei jūsų automobilis turi paprastą raktą,
įkiškite jį į kamštį ir pasukite į kairę.
7
Praktinė informacija

262
Spacetourer-VP_lt_Chap07_info-pratiques_ed01-2016
Minimalus degalų lygis
Kai pasiekiamas minimalus degalų
lygis, prietaisų skydelyje užsidega
ši lemputė, kartu įsijungia garsinis
signalizatorius ir pasirodo pranešimas.
Degalų tiekimo nutraukimas
Jūsų automobilyje yra įrengtas apsauginis
mechanizmas, kuris smūgio metu nutraukia
degalų tiekimą. Kai lemputė užsidega pirmą jį kartą, bake lieka
mažiau negu 8 litrai degalų.
Nedelsdami pripilkite į baką degalų, kad
automobilis netikėtai nesustotų.Įpylus jūsų automobiliui netinkamų
degalų, baką būtina ištuštinti prieš
užvedant variklį.
Jūsų automobilyje yra montuojamas
katalizatorius, kuris sumažina nuodingų
medžiagų kiekį išmetamosiose dujose.
Apsauga nuo netinkamų
degalų (dyzelio)
Tai mechaninis įtaisas, neleidžiantis įpilti
benzino į dyzelinio automobilio degalų baką.
Taip variklis apsaugomas nuo sugadinimo dėl
šios priežasties.
Šis įtaisas yra įrengtas ant degalų bako angos,
jis pasirodo nuėmus bako kamštį.
Jei į jūsų dyzelinio automobilio baką įkišamas
benzino įpylimo pistoletas, jis atsiremia į
sklendę. Sistema lieka užsklęsta ir neleidžia
įpilti degalų.
Nespauskite pistoleto jėga, o įkiškite
dyzelino pistoletą.
Jei jūsų automobilis turi kairiąsias
šonines slankiąsias duris, degalų
įpylimo metu jų neatidarinėkite, nes
galite pažeisti degalų bako liuką.
Praktinė informacija
