2017 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

31
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
Jeżeli przy pracującym silniku wskazówka lub
wskaźnik graficzny (w zależności od wersji)
znajdują się:
-
w s
trefie A, temperatura płynu chłodzącego
jest odpowiednia,
-
w s

trefie B, temperatura płynu chłodzącego
jest zbyt wysoka; zapala się kontrolka
temperatury maksymalnej i kontrolka
centralnego alarmu STOP, włącza się
sygnał dźwiękowy, a na ekranie dotykowym
pojawia się komunikat alarmowy.
Natychmiast zatrzymać samochód
w bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem silnika.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym. Po kilku minutach jazdy wzrasta temperatura
oraz ciśnienie w układzie chłodzenia.
Aby uzupełnić poziom:
F

p
oczekać co najmniej godzinę na
ostygnięcie silnika,
F
o
dkręcić korek o dwa obroty, aby
zmniejszyć ciśnienie,
F
j
eżeli ciśnienie spadnie, zdjąć korek,
F
u
zupełnić stan do oznaczenia "MA XI".
Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć.
Nie dolewać powyżej maksymalnego
poziomu (wskazanego na zbiorniku).
Temperatura wody w silniku Wskaźnik serwisowy
System informuje kierowcę o liczbie
kilometrów, które pozostały do następnego
przeglądu zgodnie z planem obsługowym
producenta.
Odległość jest obliczana, począwszy od
ostatniego zerowania wskaźnika, w zależności
od liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W wersjach Diesel BlueHDi uwzględniany
jest także stopień pogorszenia jakości oleju
silnikowego (w zależności od kraju sprzedaży).Sprawdzenie
1
Przyrządy pokładowe

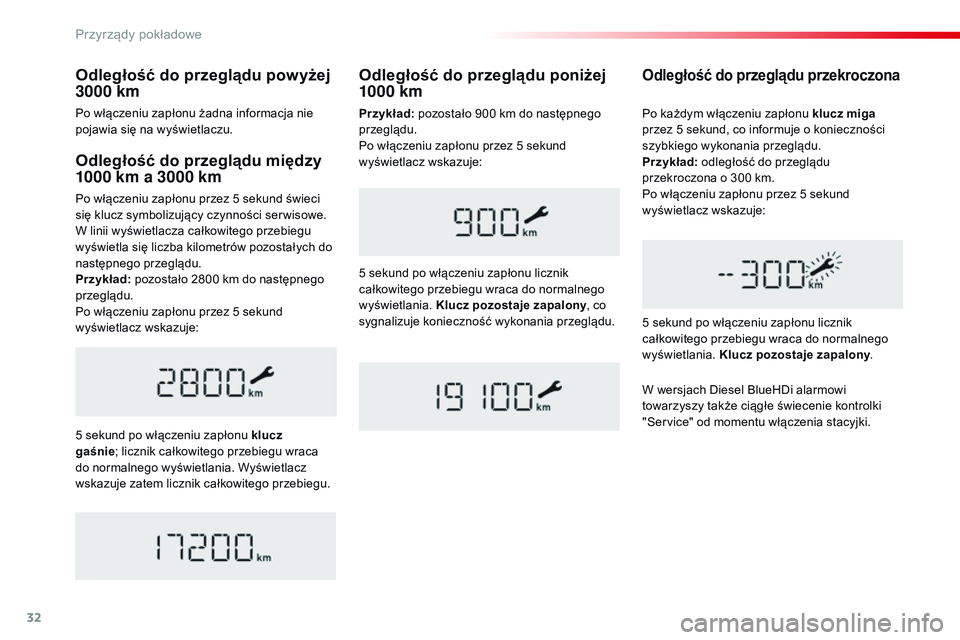

32
Odległość do przeglądu między
1000 km a 3000 km
Po włączeniu zapłonu przez 5 sekund świeci
się klucz symbolizujący czynności ser wisowe.
W linii wyświetlacza całkowitego przebiegu
wyświetla się liczba kilometrów pozostałych do
następnego przeglądu.
Przykład: pozostało 2800 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz
gaśnie ; licznik całkowitego przebiegu wraca
do normalnego wyświetlania. Wyświetlacz
wskazuje zatem licznik całkowitego przebiegu.
Odległość do przeglądu przekroczona
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony .
Po każdym włączeniu zapłonu klucz miga
przez 5 sekund, co informuje o konieczności
szybkiego wykonania przeglądu.
Przykład:
odległość do przeglądu
przekroczona o 300 km.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
Odległość do przeglądu poniżej
1000 km
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony , co
sygnalizuje konieczność wykonania przeglądu.
W wersjach Diesel BlueHDi alarmowi
towarzyszy także ciągłe świecenie kontrolki
"Service" od momentu włączenia stacyjki.
Odległość do przeglądu powyżej
3000 km
Po włączeniu zapłonu żadna informacja nie
pojawia się na wyświetlaczu. Przykład:
pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
Przyrządy pokładowe

33
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
Na liczbę kilometrów pozostałych do
przejechania może wpływać czynnik
czasu, w zależności od stylu jazdy
i przyzwyczajeń kierowcy.
Klucz może się więc zapalić
w przypadku przekroczenia okresu od
ostatniego przeglądu podanego
w planie obsługowym producenta.
W wersjach Diesel BlueHDi klucz może
także zapalić się z wyprzedzeniem,
w zależności od poziomu pogorszenia
jakości oleju silnikowego (zależnie od
kraju sprzedaży).
Na pogarszanie się jakości oleju
silnikowego mają wpływ warunki
użytkowania samochodu.Zerowanie wskaźnika
serwisowegoJeżeli muszą Państwo odłączyć
akumulator po tej operacji, należy
zaryglować samochód i odczekać co
najmniej pięć minut, aby zerowanie
zostało uwzględnione.
W każdej chwili można sprawdzić informację
serwisową.
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika serwisowego.
Jeżeli przegląd wykonali Państwo sami,
wyłączyć zapłon:
Przywołanie informacji
serwisowej
F Nacisnąć i przytrzymać ten
przycisk.
F

W

łączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu.
F

J

eżeli wyświetlacz wskazuje "=0" , zwolnić
przycisk; klucz znika. F
N acisnąć ten przycisk.
Informacja ser wisowa wyświetla się na kilka
sekund, a następnie znika.
1
Przyrządy pokładowe

34
Wskaźnik poziomu oleju
silnikowego
W wersjach wyposażonych we wskaźnik
elektryczny informacja o prawidłowym
poziomie oleju wyświetla się przez kilka sekund
w zestawie wskaźników po włączeniu zapłonu,
równocześnie z informacją ser wisową.Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik jest wyłączony od
ponad 30 minut.
Poziom oleju prawidłowy Brak oleju
Usterka wskaźnika poziomu olejuRęczny wskaźnik poziomu oleju
Na wskaźniku znajdują się dwa
oznaczenia:
-

A
= maksymalny; nigdy nie
przekraczać tego poziomu.
-

B
= minimalny; należy
uzupełnić poziom poprzez
wlanie przez wlew oleju
odpowiedniego dla danego
silnika.
W celu zlokalizowania ręcznego
wskaźnika oleju oraz wlewu oleju
w

Silniku Diesla
patrz odpowiednia
rubryka.
Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników. Wskazywana jest poprzez wyświetlenie
komunikatu w zestawie wskaźników.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
Przyrządy pokładowe

35
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
Wskaźnik zasięgu płynu
AdBlue®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
z chwilą włączenia zapłonu wskaźnik umożliwia
poznanie szacunkowej drogi w
kilometrach,
którą może przebyć samochód przed
zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
zasięgu.
W przypadku ryzyka niemożności rozruchu związanego z brakiem AdBlue®
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty. Zasięg większy od 2400 km
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlenie zasięgu jazdy.
F
N
astępnie wybrać
" Diagnostyka ".
Powyżej 5000 km wartość nie jest podawana. Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Zasięg wyświetla się przez krótką chwilę.
Jeżeli samochód posiada takie wyposażenie, można
wyświetlić tę informację na ekranie dotykowym.
F Wybrać menu " Jazda". Zasięg między 600 i 2400 km
Z chwilą włączenia stacyjki zapala się ta
kontrolka, towarzyszy jej sygnał dźwiękowy
i komunikat (np. "Uzupełnij dodatek układu
oczyszczania spalin: Rozruch zabroniony
za 1500 km") informujący o zasięgu jazdy
wyrażonym w kilometrach albo milach.
F

W

ybrać " OPCJE ".
Więcej informacji na temat AdBlue
®
i systemu SCR , a zwłaszcza
uzupełniania AdBlue
®, zawiera
odpowiednia rubryka.
Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
Podczas jazdy komunikat wyświetla się co
300 km, dopóki poziom płynu nie zostanie
uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić poziom AdBlue
®.
To uzupełnienie można także wykonać
samemu.
1
Przyrządy pokładowe

36
Zasięg między 0 i 600 km
Z chwilą włączenia stacyjki ta kontrolka miga,
towarzyszy jej sygnał dźwiękowy i komunikat
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 600 km")
informujący o zasięgu jazdy wyrażonym w
kilometrach albo milach.Awaria związana z brakiem AdBlue®
Po włączeniu stacyjki ta kontrolka
miga, towarzyszy jej sygnał
dźwiękowy i komunikat "Napełnić
dodatek układu oczyszczania spalin:
Rozruch zabroniony".
Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci CITROËN albo z warsztatem
specjalistycznym w celu uzupełnienia
poziomu płynu.
Jeżeli wykonuje się tę operację we
własnym zakresie, należy koniecznie
wlać do zbiornika co najmniej 3,8 litra
dodatku AdBlue
®.
Więcej informacji na temat AdBlue
®
i systemu SCR , a zwłaszcza
uzupełniania AdBlue
®, zawiera
odpowiednia rubryka.
Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN". Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki poziom płynu nie zostanie
uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić poziom AdBlue
®.
To uzupełnienie można także wykonać
samemu.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Przyrządy pokładowe

37
Jumpy _pl_Chap01_instruments-de-bord_ed01-2016
Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają
się te kontrolki, którym towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".
Dopuszczalna granica przebiegu została
przekroczona: urządzenie blokujące rozruch
uniemożliwia ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego.
W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika włącza się automatycznie, po tym jak przejedziemy ponad 1100 km po potwierdzeniu usterki systemu
czystości spalin SCR. Należy możliwie jak najszybciej zlecić sprawdzenie systemu w ASO sieci CITROËN albo w warsztacie specjalistycznym.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR.
W przypadku w ykr ycia
niesprawności
Zapalają się te kontrolki oraz towarzyszy im
sygnał dźwiękowy i wyświetlenie komunikatu
"Usterka oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności.
Podczas fazy dozwolonej jazdy (pomiędzy
1100 km i 0 km)
Jeżeli niesprawność systemu SCR się
potwierdzi (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
zapalają się te kontrolki, którym towarzyszy
sygnał dźwiękowy i wyświetlenie komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300 km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki niesprawność systemu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.
Jeżeli Państwa samochód jest wyposażony w zestaw
wskaźników LCD, wyświetla się "NO START IN".
1
Przyrządy pokładowe

38
Liczniki przebiegu
Przebieg całkowity i dzienny wyświetlane są
przez trzydzieści sekund po wyłączenieniu
zapłonu, otwarciu drzwi kierowcy
i zaryglowaniu lub odryglowaniu samochodu.
W przypadku jazdy w innych krajach
może okazać się konieczne użycie
innych jednostek odległości: prędkość
powinna być wyświetlana
w jednostkach obowiązujących
w danym kraju (km albo mile). Jednostki
zmienia się w menu konfiguracji ekranu
podczas postoju samochodu.
Licznik całkowitego przebiegu
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
Licznik dziennego przebiegu
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę. F

P
rzy włączonym zapłonie
nacisnąć ten przycisk, aż
pojawią się zera.
Przyrządy pokładowe
