167
Jumpy _pl_Chap05_securite_ed01-2016

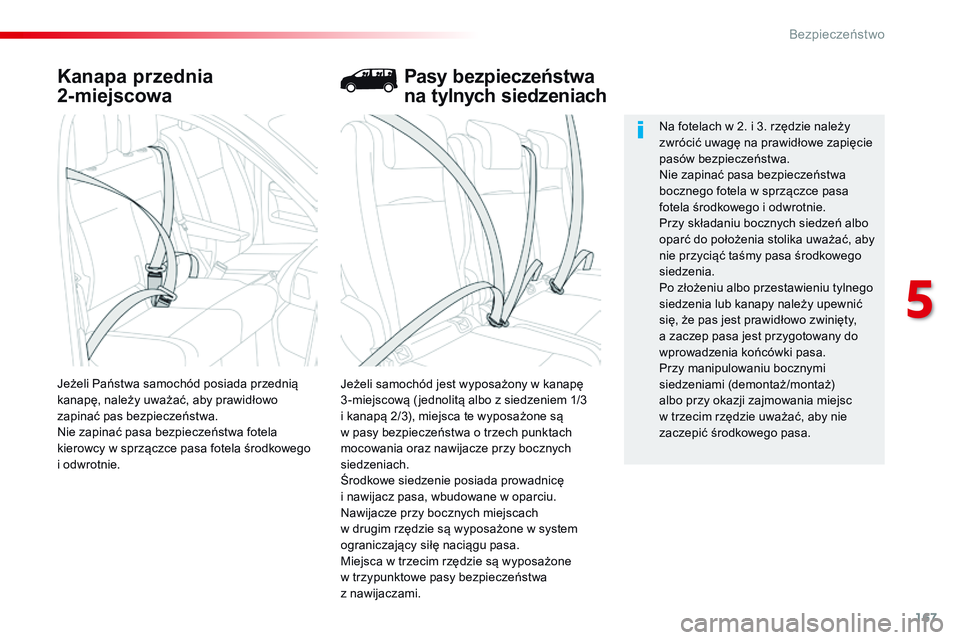

Kanapa przednia
2-miejscowa
Jeżeli samochód jest wyposażony w kanapę
3 -miejscową ( jednolitą albo z siedzeniem 1/3
i
kanapą 2/3), miejsca te wyposażone są
w
pasy bezpieczeństwa o trzech punktach
mocowania oraz nawijacze przy bocznych
siedzeniach.
Środkowe siedzenie posiada prowadnicę
i
nawijacz pasa, wbudowane w oparciu.
Nawijacze przy bocznych miejscach
w
drugim rzędzie są wyposażone w system
ograniczający siłę naciągu pasa.
Miejsca w
trzecim rzędzie są wyposażone
w
trzypunktowe pasy bezpieczeństwa
z
n

awijaczami.
Jeżeli Państwa samochód posiada przednią
kanapę, należy uważać, aby prawidłowo
zapinać pas bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa fotela
kierowcy w

sprzączce pasa fotela środkowego
i
od

wrotnie. Na fotelach w 2. i 3. rzędzie należy
zwrócić uwagę na prawidłowe zapięcie
pasów bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa
bocznego fotela w
sprzączce pasa
fotela środkowego i odwrotnie.
Przy składaniu bocznych siedzeń albo
oparć do położenia stolika uważać, aby
nie przyciąć taśmy pasa środkowego
siedzenia.
Po złożeniu albo przestawieniu tylnego
siedzenia lub kanapy należy upewnić
się, że pas jest prawidłowo zwinięty,
a zaczep pasa jest przygotowany do
wprowadzenia końcówki pasa.
Przy manipulowaniu bocznymi
siedzeniami (demontaż/montaż)
albo przy okazji zajmowania miejsc
w trzecim rzędzie uważać, aby nie
zaczepić środkowego pasa.
Pasy bezpieczeństwa
na tylnych siedzeniach
5
Bezpieczeństwo

168
Jumpy _pl_Chap05_securite_ed01-2016

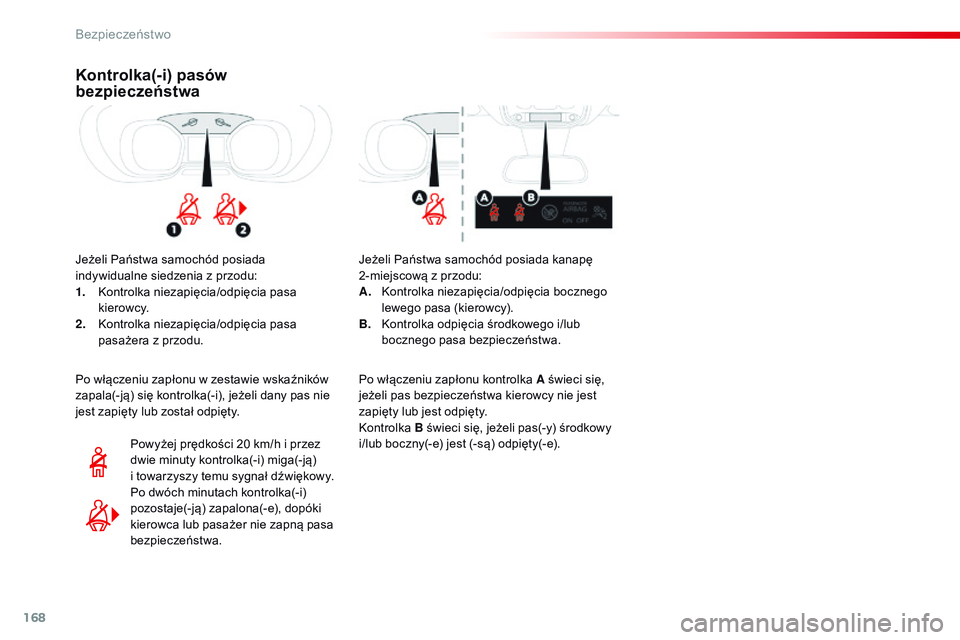

Kontrolka(-i) pasów
bezpieczeństwa
Jeżeli Państwa samochód posiada
indywidualne siedzenia z przodu:
1.
K

ontrolka niezapięcia/odpięcia pasa
kierowcy.
2.
K

ontrolka niezapięcia/odpięcia pasa
pasażera z przodu.
Powyżej prędkości 20 km/h i przez
dwie minuty kontrolka(-i) miga(-ją)
i towarzyszy temu sygnał dźwiękowy.
Po dwóch minutach kontrolka(-i)
pozostaje(-ją) zapalona(-e), dopóki
kierowca lub pasażer nie zapną pasa
bezpieczeństwa.
Po włączeniu zapłonu w zestawie wskaźników
zapala(-ją) się kontrolka(-i), jeżeli dany pas nie
jest zapięty lub został odpięty.
Jeżeli Państwa samochód posiada kanapę
2-miejscową z
przodu:
A.
K

ontrolka niezapięcia/odpięcia bocznego
lewego pasa (kierowcy).
B.
K

ontrolka odpięcia środkowego i/lub
bocznego pasa bezpieczeństwa.
Po włączeniu zapłonu kontrolka A świeci się,
jeżeli pas bezpieczeństwa kierowcy nie jest
zapięty lub jest odpięty.
Kontrolka B świeci się, jeżeli pas(-y) środkowy
i/lub boczny(-e) jest (-są) odpięty(-e).
Bezpieczeństwo

169
Jumpy _pl_Chap05_securite_ed01-2016
Rady
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
m echanizm pirotechniczny może uruchomić
się wcześniej i
niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w
systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a
w razie
konieczności wymienić system pasów
bezpieczeństwa w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Aby pas bezpieczeństwa spełniał swoje zadanie:- powinien być napięty jak najbliżej ciała,
- n ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzać przy
tym, czy nie jest skręcony,
-

p
owinien być wykorzystywany tylko
przez jedną osobę,
-

n
ie może być przedziurawiony ani
poszarpany,
-

n
ie może być przerabiany, ponieważ
może to pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa w
celu wykonania dowolnej
operacji związanej z
pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i
właściwe wyposażenie, co jest
w
stanie zapewnić ASO sieci CITROËN.
Okresowo, w
szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z
dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w
sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i
zwinięty.
Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12. roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
Fotelików dziecięcych znajdują się
w
odpowiedniej rubryce.
Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w

samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w

przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w

zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już on używany.
Przed użyciem pasa i

po jego użyciu należy
sprawdzić, czy jest on prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w

zagłębieniu ramienia.
Zwijacze wyposażone są w

mechanizm
automatycznej blokady w

momencie kolizji,
nagłego hamowania lub dachowania.
Można odblokować mechanizm, w

tym celu
pociągnąć szybko za pas i

puścić go, aby się
lekko zwinął.
5
Bezpieczeństwo

170
Jumpy _pl_Chap05_securite_ed01-2016

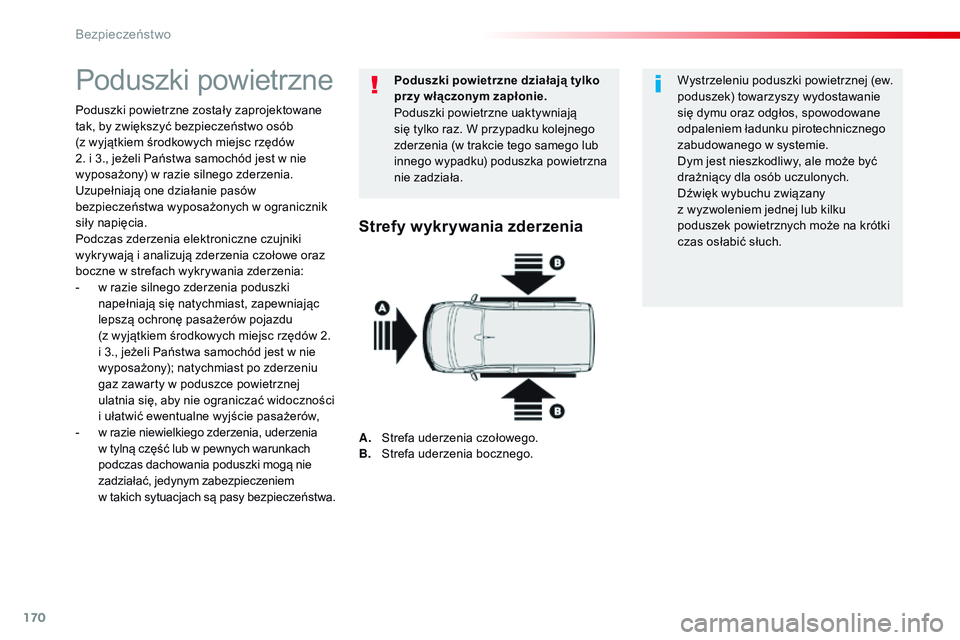

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo osób
(z wyjątkiem środkowych miejsc rzędów
2. i 3., jeżeli Państwa samochód jest w nie
wyposażony) w razie silnego zderzenia.
Uzupełniają one działanie pasów
bezpieczeństwa wyposażonych w ogranicznik
siły napięcia.
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w
strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem środkowych miejsc rzędów
2.
i 3., jeżeli Państwa samochód jest w nie
wyposażony); natychmiast po zderzeniu
gaz zawarty w poduszce powietrznej
ulatnia się, aby nie ograniczać widoczności
i ułatwić ewentualne wyjście pasażerów,
-
w r

azie niewielkiego zderzenia, uderzenia
w
tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w
takich sytuacjach są pasy bezpieczeństwa. Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Wystrzeleniu poduszki powietrznej (ew.
poduszek) towarzyszy wydostawanie
się dymu oraz odgłos, spowodowane
odpaleniem ładunku pirotechnicznego
zabudowanego w
systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z
wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Bezpieczeństwo

171
Jumpy _pl_Chap05_securite_ed01-2016

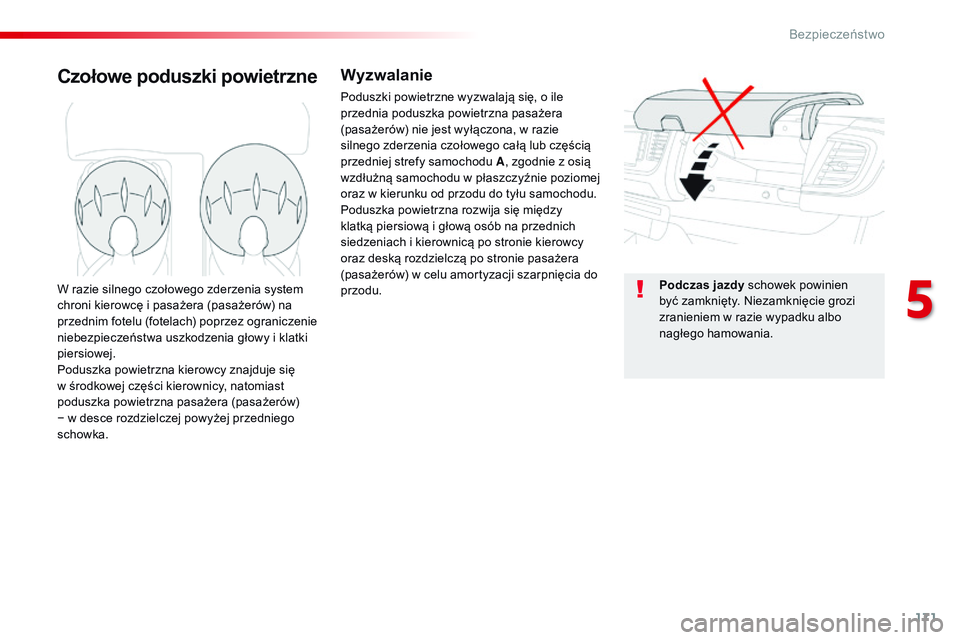

Czołowe poduszki powietrzneWyzwalanie
Poduszki powietrzne wyzwalają się, o ile
p rzednia poduszka powietrzna pasażera
(pasażerów) nie jest wyłączona, w
razie
silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A , zgodnie z
osią
wzdłużną samochodu w
płaszczyźnie poziomej
oraz w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i
głową osób na przednich
siedzeniach i
kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
(pasażerów) w
celu amortyzacji szarpnięcia do
przodu.
W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera (pasażerów) na
przednim fotelu (fotelach) poprzez ograniczenie
niebezpieczeństwa uszkodzenia głowy i klatki
piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera (pasażerów)
− w desce rozdzielczej powyżej przedniego
schowka. Podczas jazdy schowek powinien
być zamknięty. Niezamknięcie grozi
zranieniem w
razie wypadku albo
nagłego hamowania.
5
Bezpieczeństwo

172
Jumpy _pl_Chap05_securite_ed01-2016
Wyłączenie czołowej poduszki
powietrznej pasażera (pasażerów)
Tylko poduszka powietrzna po stronie pasażera
(pasażerów) może być wyłączona.W momencie włączenia zapłonu
ta kontrolka zaświeci się na
wyświetlaczu kontrolek pasów.
Będzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka w przypadku
m ontażu fotelika dziecięcego na przednim fotelu
pasażera (pasażerów) w
pozycji "tyłem do kierunku
jazdy", należy bezwzględnie wyłączyć czołową
poduszkę powietrzną pasażera (pasażerów).
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w
momencie
wyzwolenia poduszki powietrznej pasażera.
Ponowne włączenie przedniej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego przy
wyłączonym zapłonie należy przekręcić
przełącznik w
położenie "ON" w
celu ponownej
aktywacji poduszki powietrznej pasażera
(pasażerów) jadącego ( jadących) z
przodu.
Po włączeniu zapłonu ta kontrolka
zapala się na wyświetlaczu kontrolek
pasów na około 1 minutę, aby
zasygnalizować włączenie czołowej
poduszki powietrznej.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, należy
koniecznie skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym w
celu sprawdzenia
systemu. Poduszki mogą nie wyzwolić
się w
przypadku silnego uderzenia.
Boczne poduszki powietrzne
Wyzwolenie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy brzuchem i
głową osoby zajmującej
przedni fotel samochodu i
płytą danych drzwi.
Jeżeli Państwa samochód jest wyposażony
w ten system, w razie silnego uderzenia
bocznego chroni on kierowcę i pasażera na
przednim siedzeniu porzez ograniczenie
niebezpieczeństwa uszkodzenia torsu między
brzuchem i głową.
Każda boczna poduszka powietrzna jest zabudowana
w
szkielecie oparcia fotela po stronie drzwi.F Przy w yłączonym zapłonie włożyć
klucz do wyłącznika poduszki powietrznej
pasażera (pasażerów).
F

P
rzekręcić klucz w położenie "OFF".
F

N
astępnie wyjąć klucz, nie zmieniając jego
położenia.
Bezpieczeństwo

173
Jumpy _pl_Chap05_securite_ed01-2016
Przyjmować normalną i pionową pozycję
s iedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami
i
poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...), nie mocować i
nie naklejać
niczego ani w
pobliżu, ani na drodze
rozkładania poduszek powietrznych, mogłoby
to spowodować obrażenia podczas ich
uwalniania.
Nigdy nie modyfikować pier wotnej konfiguracji
posiadanego samochodu, zwłaszcza
w
bezpośrednim otoczeniu poduszek
powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
został skradziony, należy sprawdzić system
poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
Nawet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej,
w
momencie rozwinięcia poduszki powietrznej
nie można wykluczyć ryzyka zranienia lub
niewielkich oparzeń głowy, klatki piersiowej czy
ramion.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z
gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z
ASO sieci CITROËN.
Aby uzyskać więcej informacji na temat
Akcesoriów , patrz odpowiednia rubryka.
Nigdy niczego nie mocować i
nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w
razie zadziałania
bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Poduszka napełnia się prawie natychmiast
(w kilka milisekund), następnie opróżnia
się, uwalniając gorący gaz przez specjalne
otwory.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w
tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i
nie
uderzać poduszki.
Niczego nie mocować i
nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
aby w
chwili zadziałania poduszek
powietrznych zapobiec zranieniu osób
jadących z
przodu.
Rady
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych,
n ależy zachować podane poniżej środki ostrożności.
W panelach przednich drzwi samochodu
zamontowane są czujniki uderzeń bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana inter wencja (zmiana lub
naprawa) w obrębie przednich drzwi
lub ich wewnętrznej okładziny może
zakłócić działanie tych czujników - ryzyko
nieprawidłowego działania bocznych
poduszek powietrznych!
Prace te należy wykonywać wyłącznie
w sieci CITROËNA lub w warsztacie
specjalistycznym.
5
Bezpieczeństwo

174
Jumpy _pl_Chap05_securite_ed01-2016

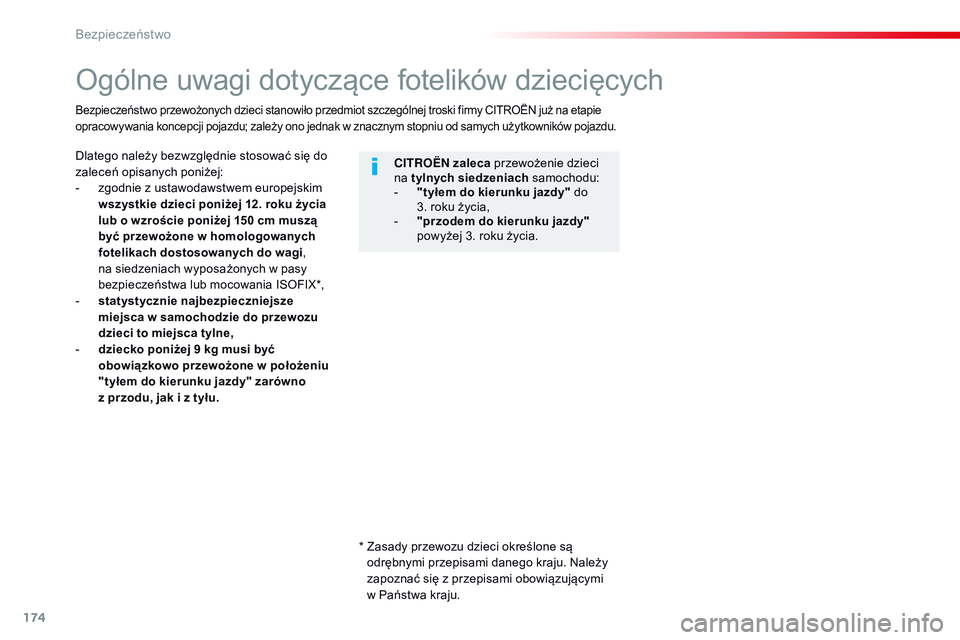

Ogólne uwagi dotyczące fotelików dziecięcych
Dlatego należy bezwzględnie stosować się do
zaleceń opisanych poniżej:
-
z
godnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12. roku życia
lub o
wzroście poniżej 150 cm muszą
być przewożone w
homologowanych
fotelikach dostosowanych do wagi ,
na siedzeniach wyposażonych w
pasy
bezpieczeństwa lub mocowania ISOFIX*,
-

s
tatystycznie najbezpieczniejsze
miejsca w
samochodzie do przewozu
dzieci to miejsca tylne,
-

d
ziecko poniżej 9 kg musi być
obowiązkowo przewożone w
położeniu
"tyłem do kierunku jazdy" zarówno
z
przodu, jak i z tyłu. CITROËN
zaleca przewożenie dzieci
na tylnych siedzeniach samochodu:
-

"
tyłem do kierunku jazdy" do
3.
roku życia,
-

"
przodem do kierunku jazdy"
powyżej 3. roku życia.
Bezpieczeństwo przewożonych dzieci stanowiło przedmiot szczególnej troski firmy CITROËN już na etapie
opracowywania koncepcji pojazdu; zależy ono jednak w
znacznym stopniu od samych użytkowników pojazdu.
* Zasady przewozu dzieci określone są odrębnymi przepisami danego kraju. Należy
zapoznać się z
przepisami obowiązującymi
w
Państwa kraju.
Bezpieczeństwo
