2017 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

183
Jumpy _pl_Chap05_securite_ed01-2016

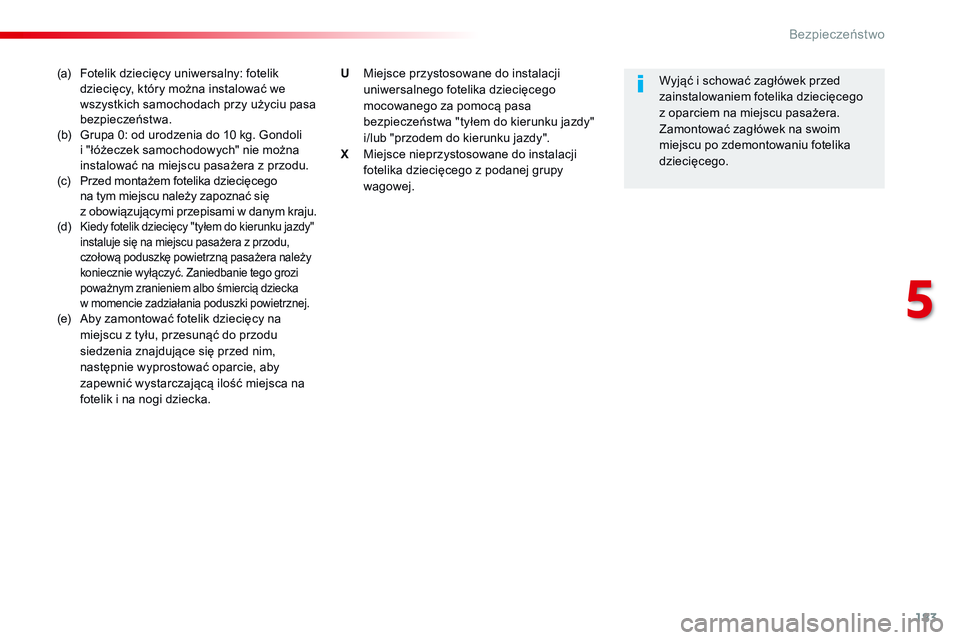

(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który można instalować we
wszystkich samochodach przy użyciu pasa
bezpieczeństwa.
(b)

G
rupa 0: od urodzenia do 10 kg. Gondoli
i
"łóżeczek samochodowych" nie można
instalować na miejscu pasażera z
przodu.
(c)
P

rzed montażem fotelika dziecięcego
na tym miejscu należy zapoznać się
z
obowiązującymi przepisami w danym kraju.
(d)
Kiedy fotelik dziecięcy "tyłem do kierunku jazdy"
instaluje się na miejscu pasażera z przodu,
czołową poduszkę powietrzną pasażera należy
koniecznie wyłączyć. Zaniedbanie tego grozi
poważnym zranieniem albo śmiercią dziecka
w
momencie zadziałania poduszki powietrznej.
(e) Aby zamontować fotelik dziecięcy na miejscu z tyłu, przesunąć do przodu
siedzenia znajdujące się przed nim,
następnie wyprostować oparcie, aby
zapewnić wystarczającą ilość miejsca na
fotelik i
na nogi dziecka. Wyjąć i
schować zagłówek przed
zainstalowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zamontować zagłówek na swoim
miejscu po zdemontowaniu fotelika
dziecięcego.
U
M
iejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa "tyłem do kierunku jazdy"
i/lub "przodem do kierunku jazdy".
X
M
iejsce nieprzystosowane do instalacji
fotelika dziecięcego z podanej grupy
wagowej.
5
Bezpieczeństwo

184
Jumpy _pl_Chap05_securite_ed01-2016

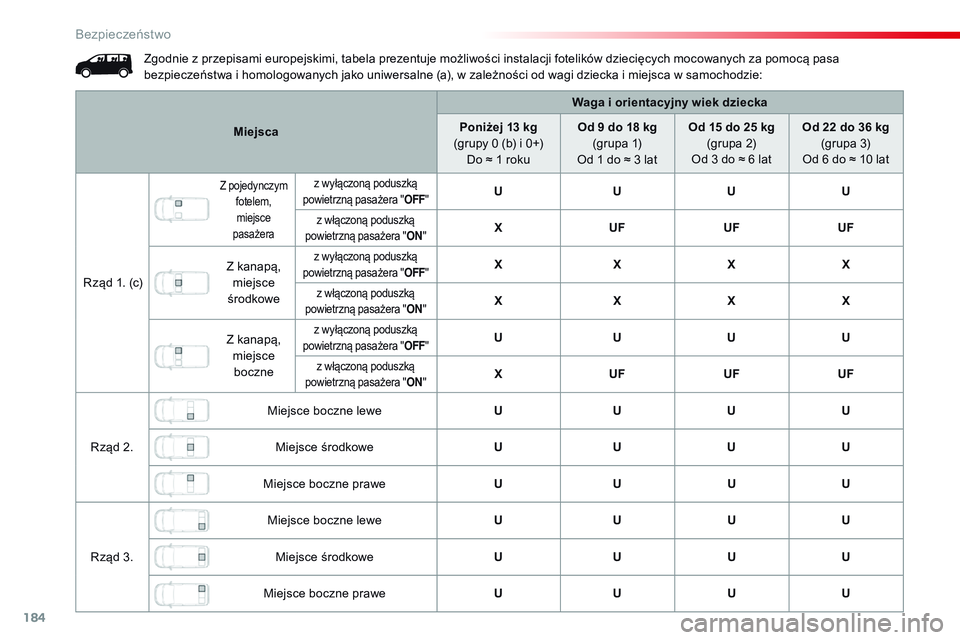

Zgodnie z przepisami europejskimi, tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa
b ezpieczeństwa i homologowanych jako uniwersalne (a), w zależności od wagi dziecka i miejsca w samochodzie:
Miejsca Waga i
orientacyjny wiek dziecka
Poniżej 13 kg
(grupy 0 (b) i
0+)
Do ≈ 1 roku Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat Od 15 do 25 kg
(grupa 2)
Od 3 do ≈ 6 lat Od 22 do 36 kg
(grupa 3)
Od 6 do ≈ 10 lat
Rząd 1. (c)
Z pojedynczym fotelem, miejsce
pasażeraz wyłączoną poduszką
powietrzną pasażera " OFF"U UUU
z włączoną poduszką
powietrzną pasażera " ON"X UFUFUF
Z kanapą, miejsce
środkowe
z wyłączoną poduszką
powietrzną pasażera " OFF"X XXX
z włączoną poduszką
powietrzną pasażera " ON"X XXX
Z kanapą, miejsce boczne
z wyłączoną poduszką
powietrzną pasażera " OFF"U UUU
z włączoną poduszką
powietrzną pasażera " ON"X UFUFUF
Rząd 2. Miejsce boczne lewe
UUUU
Miejsce środkowe UUUU
Miejsce boczne prawe UUUU
Rząd 3. Miejsce boczne lewe
UUUU
Miejsce środkowe UUUU
Miejsce boczne prawe UUUU
Bezpieczeństwo

185
Jumpy _pl_Chap05_securite_ed01-2016
(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który można instalować we
wszystkich samochodach przy użyciu pasa
bezpieczeństwa.
(b)

G
rupa 0: od urodzenia do 10 kg. Gondoli
i
"łóżeczek samochodowych" nie można
instalować na miejscu(ach) pasażera(ów)
z
przodu lub na miejscach 3. rzędu.
(c)

P
rzed montażem fotelika dziecięcego
należy zapoznać się z
obowiązującymi
przepisami w
danym kraju.
U

M
iejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa "tyłem do kierunku jazdy"
i/lub "przodem do kierunku jazdy".
UF
M

iejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa "przodem do kierunku
ja zdy ".
X

M
iejsce nieprzystosowane do instalacji
fotelika dziecięcego z podanej grupy
wagowej. Zamontować zagłówek na swoim
miejscu po zdemontowaniu fotelika
dziecięcego.
5
Bezpieczeństwo

186
Jumpy _pl_Chap05_securite_ed01-2016

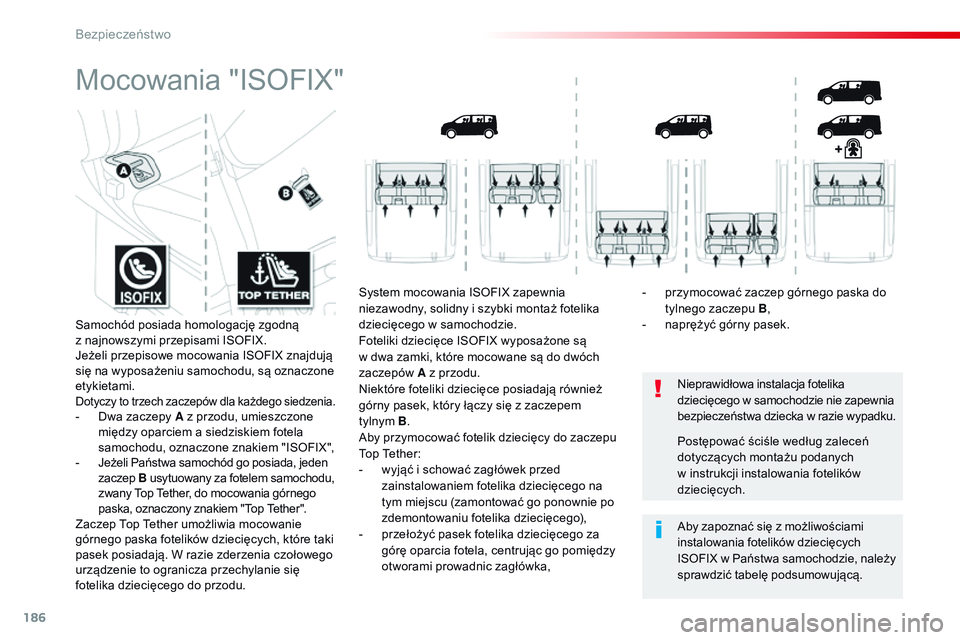

Mocowania "ISOFIX"
Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie zapewnia
bezpieczeństwa dziecka w
razie wypadku.
Aby zapoznać się z możliwościami
instalowania fotelików dziecięcych
ISOFIX w Państwa samochodzie, należy
sprawdzić tabelę podsumowującą. Postępować ściśle według zaleceń
dotyczących montażu podanych
w instrukcji instalowania fotelików
dziecięcych.
Samochód posiada homologację zgodną
z

najnowszymi przepisami ISOFIX.
Jeżeli przepisowe mocowania ISOFIX znajdują
się na wyposażeniu samochodu, są oznaczone
etykietami.
Dotyczy to trzech zaczepów dla każdego siedzenia.- Dwa zaczepy A z przodu, umieszczone
między oparciem a siedziskiem fotela
samochodu, oznaczone znakiem "ISOFIX",
-
J

eżeli Państwa samochód go posiada, jeden
zaczep B usytuowany za fotelem samochodu,
zwany Top Tether, do mocowania górnego
paska, oznaczony znakiem "Top Tether".
Zaczep Top Tether umożliwia mocowanie
górnego paska fotelików dziecięcych, które taki
pasek posiadają. W razie zderzenia czołowego
urządzenie to ogranicza przechylanie się
fotelika dziecięcego do przodu. System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone są
w
dwa zamki, które mocowane są do dwóch
zaczepów A z przodu.
Niektóre foteliki dziecięce posiadają również
górny pasek, który łączy się z zaczepem
tylnym B.
Aby przymocować fotelik dziecięcy do zaczepu
Top Tether:
-

w
yjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego na
tym miejscu (zamontować go ponownie po
zdemontowaniu fotelika dziecięcego),
-

p
rzełożyć pasek fotelika dziecięcego za
górę oparcia fotela, centrując go pomiędzy
otworami prowadnic zagłówka, -

p
rzymocować zaczep górnego paska do
tylnego zaczepu B ,
-
n
aprężyć górny pasek.
Bezpieczeństwo

187
Jumpy _pl_Chap05_securite_ed01-2016

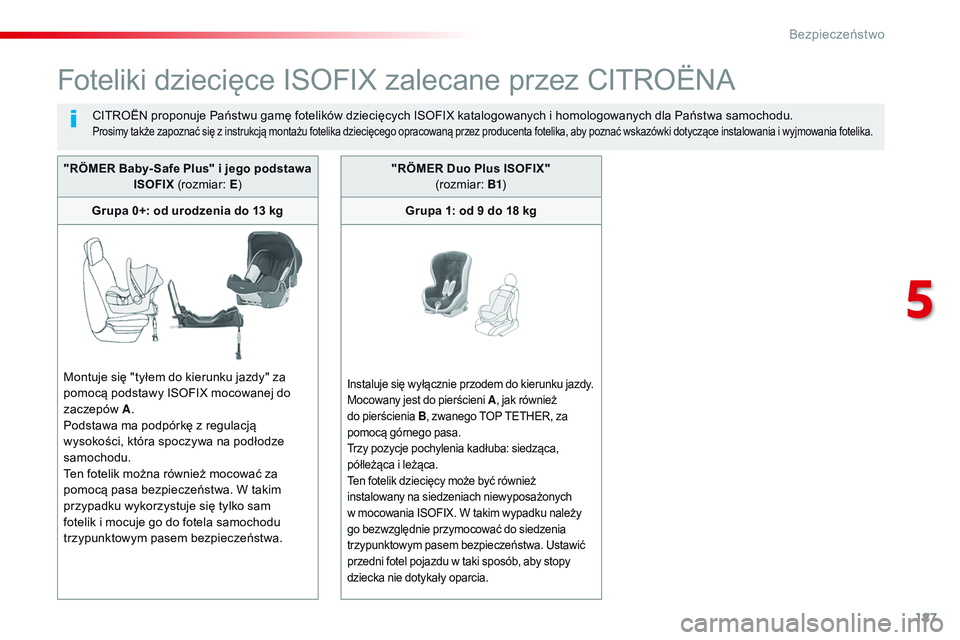

Foteliki dziecięce ISOFIX zalecane przez CITROËNA
CITROËN proponuje Państwu gamę fotelików dziecięcych ISOFIX katalogowanych i homologowanych dla Państwa samochodu.Prosimy także zapoznać się z instrukcją montażu fotelika dziecięcego opracowaną przez producenta fotelika, aby poznać wskazówki dotyczące instalowania i wyjmowania fotelika.
"RÖMER Baby- Safe Plus" i jego podstawa
I SOFIX (rozmiar: E )
Grupa 0+: od urodzenia do 13 kg
Montuje się "tyłem do kierunku jazdy" za
pomocą podstawy ISOFIX mocowanej do
zaczepów A .
Podstawa ma podpórkę z
regulacją
wysokości, która spoczywa na podłodze
samochodu.
Ten fotelik można również mocować za
pomocą pasa bezpieczeństwa. W takim
przypadku wykorzystuje się tylko sam
fotelik i
mocuje go do fotela samochodu
trzypunktowym pasem bezpieczeństwa. "RÖMER Duo Plus ISOFIX"
(rozmiar: B1)
Grupa 1: od 9 do 18 kg
Instaluje się wyłącznie przodem do kierunku jazdy.
Mocowany jest do pierścieni A , jak również
do pierścienia B, zwanego TOP TETHER, za
pomocą górnego pasa.
Trzy pozycje pochylenia kadłuba: siedząca,
półleżąca i
leżąca.
Ten fotelik dziecięcy może być również
instalowany na siedzeniach niewyposażonych
w
mocowania ISOFIX. W takim wypadku należy
go bezwzględnie przymocować do siedzenia
trzypunktowym pasem bezpieczeństwa. Ustawić
przedni fotel pojazdu w
taki sposób, aby stopy
dziecka nie dotykały oparcia.
5
Bezpieczeństwo

188
Jumpy _pl_Chap05_securite_ed01-2016

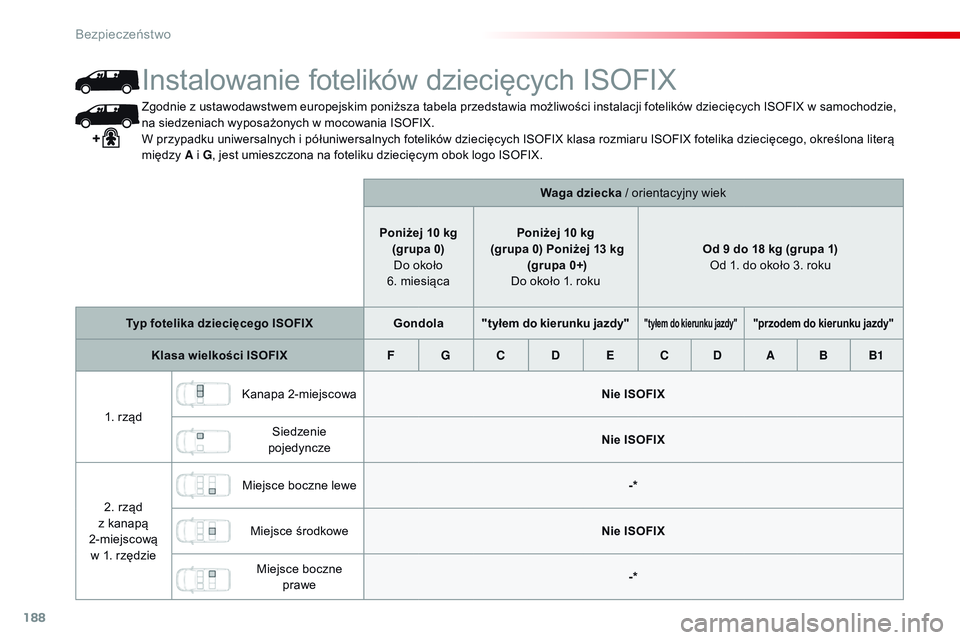

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie,
n a siedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i
półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą
między A i
G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do około
6.
miesiącaPoniżej 10 kg
(grupa 0) Poniżej 13 kg (grupa 0+)
Do około 1. roku Od 9 do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola"tyłem do kierunku jazdy"
"tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIX F G C D E C D A B B1
1. rząd Kanapa 2-miejscowa
Nie ISOFIX
Siedzenie
pojedyncze Nie ISOFIX
2. rząd
z

kanapą
2-miejscową w

1. rzędzie Miejsce boczne lewe
-*
Miejsce środkowe Nie ISOFIX
Miejsce boczne prawe -*
Instalowanie fotelików dziecięcych ISOFIX
Bezpieczeństwo

189
Jumpy _pl_Chap05_securite_ed01-2016

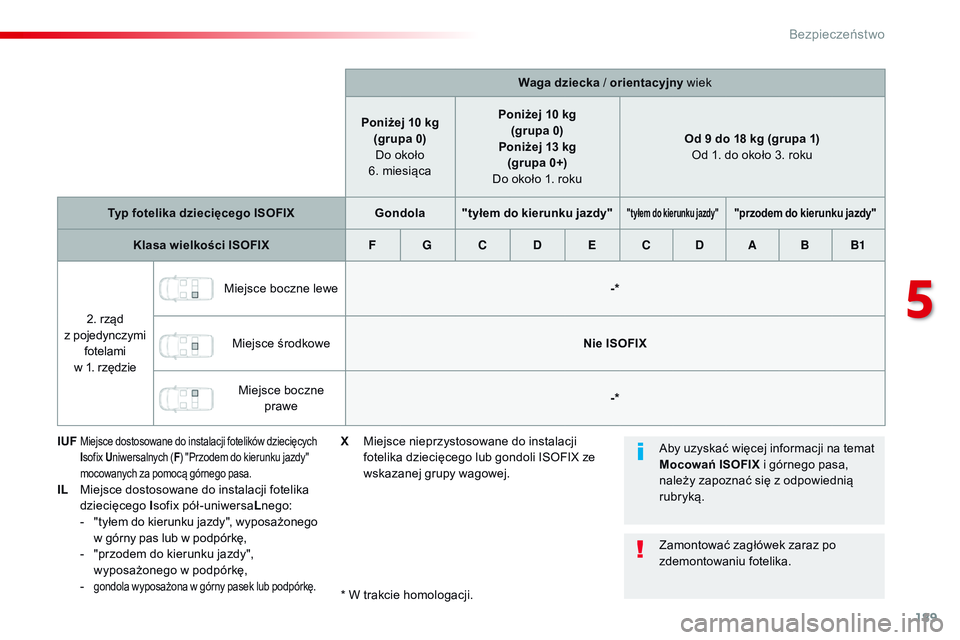

Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do około
6.

miesiąca Poniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1. roku Od 9 do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola"tyłem do kierunku jazdy"
"tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIX F G C D E C D A B B1
2. rząd
z

pojedynczymi fotelami
w

1.

rzędzie Miejsce boczne lewe
-*
Miejsce środkowe Nie ISOFIX
Miejsce boczne prawe -*
IUF
Miejsce dostosowane do instalacji fotelików dziecięcych
I sofix U niwersalnych ( F) "Przodem do kierunku jazdy"
mocowanych za pomocą górnego pasa.
IL Miejsce dostosowane do instalacji fotelika
dziecięcego Isofix pół-uniwersa Lnego:
-

"
tyłem do kierunku jazdy", wyposażonego
w
górny pas lub w podpórkę,
-

"
przodem do kierunku jazdy",
wyposażonego w
p

odpórkę,
-

gondola wyposażona w górny pasek lub podpórkę.* W trakcie homologacji. A by uzyskać więcej informacji na temat
Mocowań ISOFIX i górnego pasa,
należy zapoznać się z odpowiednią
rubryką.
Zamontować zagłówek zaraz po
zdemontowaniu fotelika.
X
M
iejsce nieprzystosowane do instalacji
fotelika dziecięcego lub gondoli ISOFIX ze
wskazanej grupy wagowej.
5
Bezpieczeństwo

190
Jumpy _pl_Chap05_securite_ed01-2016

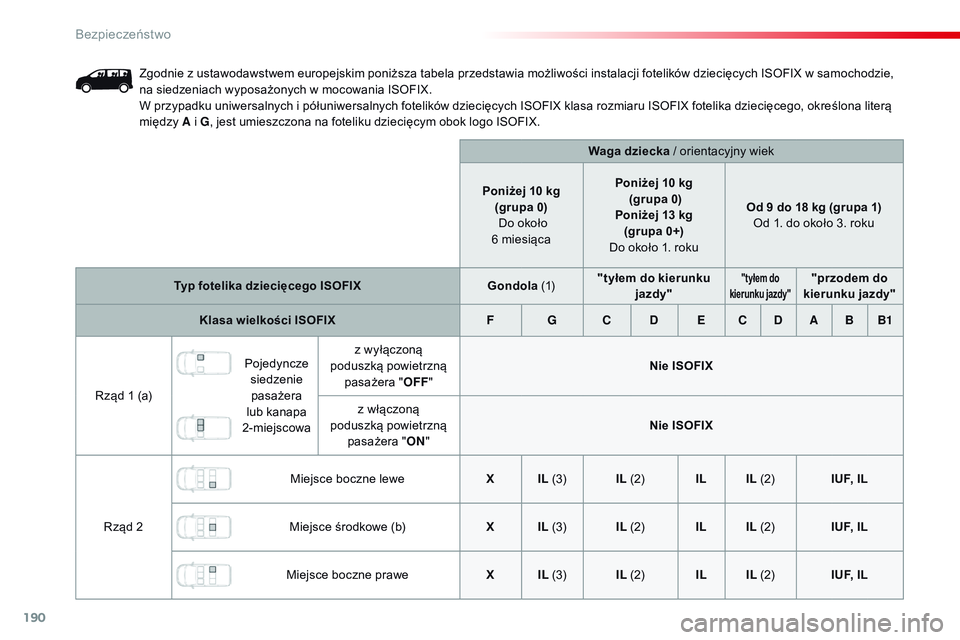

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie,
n a siedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i
półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą
między A i
G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do około
6
miesiącaPoniżej 10 kg
(grupa 0)
Poniżej
13 kg
(grupa 0+)
Do około 1. roku Od 9 do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola (1) "tyłem do kierunku
jazdy"
"tyłem do
kierunku jazdy""przodem do
kierunku jazdy"
Klasa wielkości ISOFIX F G C D E C D A B B1
Rząd 1 (a) Pojedyncze
siedzenie pasażera
lub kanapa
2-miejscowa z wyłączoną
poduszką powietrzną pasażera

" OFF " Nie ISOFIX
z włączoną
poduszką powietrzną pasażera

" ON " Nie ISOFIX
Rząd 2 Miejsce boczne lewe
XIL (3) IL (2) IL IL (2) IUF, IL
Miejsce środkowe (b) XIL (3) IL (2) IL IL (2) IUF, IL
Miejsce boczne prawe XIL (3) IL (2) IL IL (2) IUF, IL
Bezpieczeństwo
