2017 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

311
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016

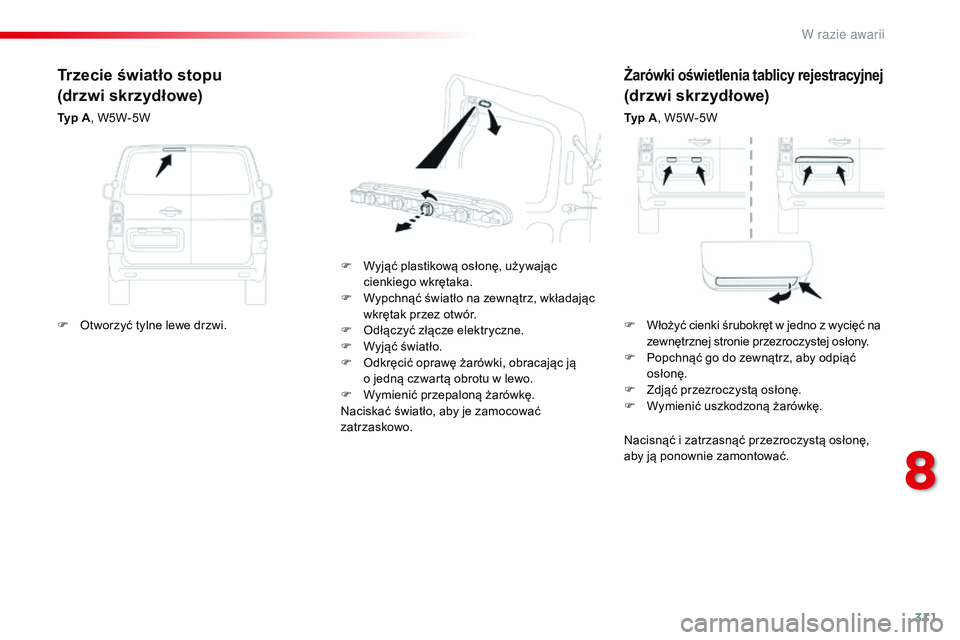

Żarówki oświetlenia tablicy rejestracyjnej
(drzwi skrzydłowe)
Typ A, W5W-5W
F

W

yjąć plastikową osłonę, używając
cienkiego wkrętaka.
F

W

ypchnąć światło na zewnątrz, wkładając
wkrętak przez otwór.
F

O

dłączyć złącze elektryczne.
F

W

yjąć światło.
F

O

dkręcić oprawę żarówki, obracając ją
o

jedną czwartą obrotu w

lewo.
F

W

ymienić przepaloną żarówkę.
Naciskać światło, aby je zamocować
zatrzaskowo.
Trzecie światło stopu
(drzwi skrzydłowe)
Typ A , W5W-5W
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować.
F

O
tworzyć tylne lewe drzwi. F

W
łożyć cienki śrubokręt w jedno z wycięć na
zewnętrznej stronie przezroczystej osłony.
F

P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
8
W

312
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016

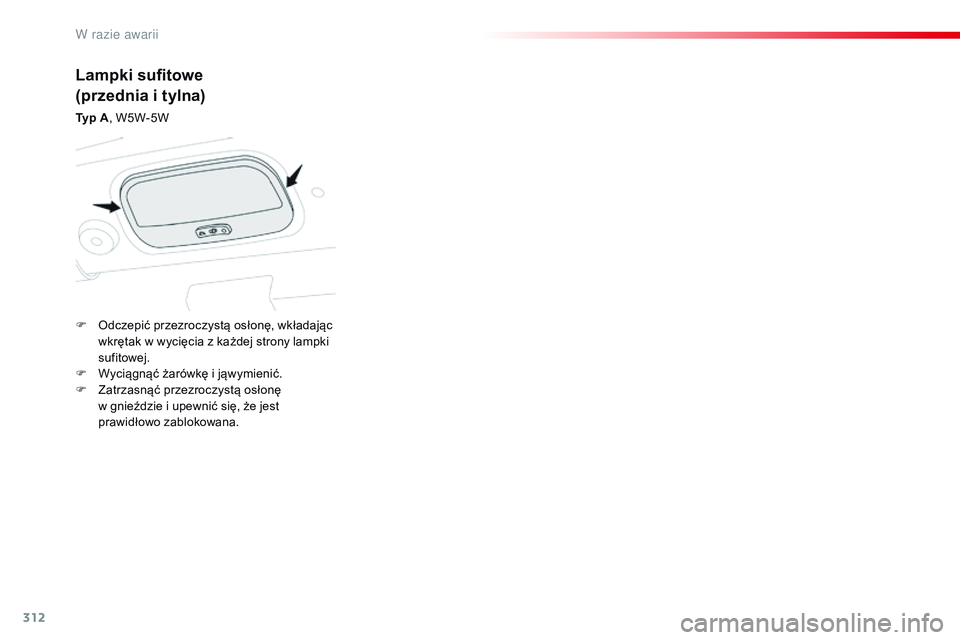

Lampki sufitowe
(przednia i tylna)
Typ A, W5W-5W
F
O
dczepić przezroczystą osłonę, wkładając
wkrętak w
wycięcia z każdej strony lampki
sufitowej.
F

W
yciągnąć żarówkę i jąwymienić.
F

Z
atrzasnąć przezroczystą osłonę
w
gnieździe i upewnić się, że jest
prawidłowo zablokowana.
W

313
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016

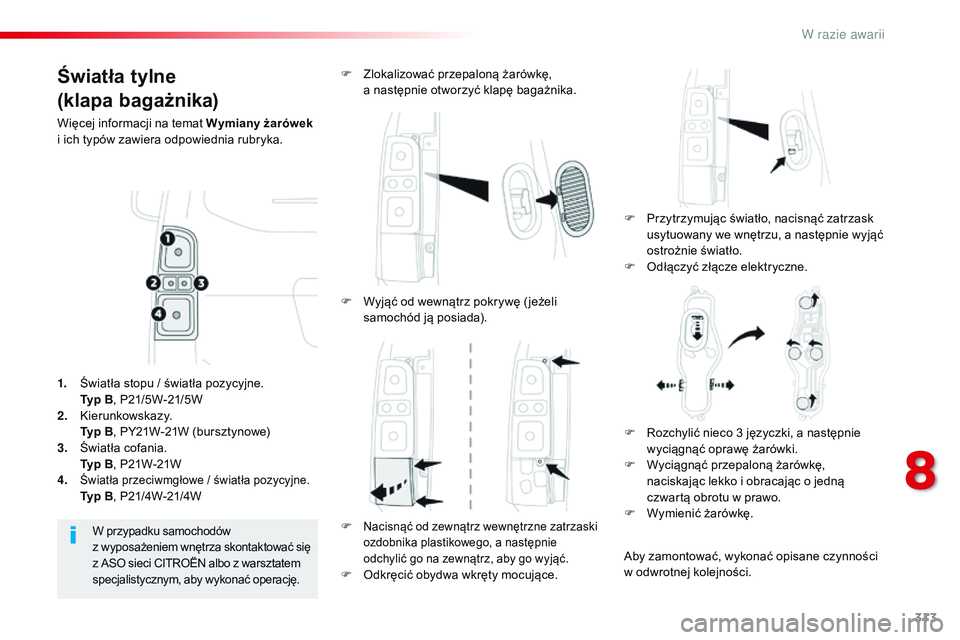

Światła tylne
(klapa bagażnika)
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
F

P
rzytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a
następnie wyjąć
ostrożnie światło.
F

O
dłączyć złącze elektryczne.
F

Z
lokalizować przepaloną żarówkę,
a następnie otworzyć klapę bagażnika.
W przypadku samochodów
z
wyposażeniem wnętrza skontaktować się
z
ASO sieci CITROËN albo z warsztatem
specjalistycznym, aby wykonać operację.
1. Światła stopu / światła pozycyjne.
T yp B, P21/5W-21/5W
2.
K

ierunkowskazy.
T

yp B, PY21W-21W (bursztynowe)
3.
Ś

wiatła cofania.
T

yp B, P21W-21W
4.
Światła przeciwmgłowe / światła pozycyjne. Typ B , P21/4W-21/4W F
W
yjąć od wewnątrz pokrywę ( jeżeli
samochód ją posiada).
F
Nacisnąć od zewnątrz wewnętrzne zatrzaski
ozdobnika plastikowego, a następnie
odchylić go na zewnątrz, aby go wyjąć.
F Odkręcić obydwa wkręty mocujące.F
R
ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F
W
yciągnąć przepaloną żarówkę,
naciskając lekko i obracając o jedną
czwartą obrotu w prawo.
F
W
ymienić żarówkę.
Aby zamontować, wykonać opisane czynności
w odwrotnej kolejności.
8
W razie awarii

314
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Nacisnąć i zatrzasnąć przezroczystą osłonę,
a by ją ponownie zamontować.
F

O

dczepić okładzinę z

każdego końca,
obracając ją od dołu do góry.
F

P

ociągnąć za okładzinę, aby odczepić
środkowe zatrzaski, a następnie ją zdjąć.
F

W

ypchnąć światło na zewnątrz, wkładając
wkrętak przez otwór.
F

O

dłączyć złącze elektryczne.
F

W

yjąć światło.
F

O

dkręcić oprawę żarówki, obracając ją
o

jedną czwartą obrotu w

lewo.
F

W

ymienić przepaloną żarówkę.
Aby zamontować światło, należy postępować
w

odwrotnej kolejności.
Naciskać światło i

okładzinę, aby je
zamocować zatrzaskowo.

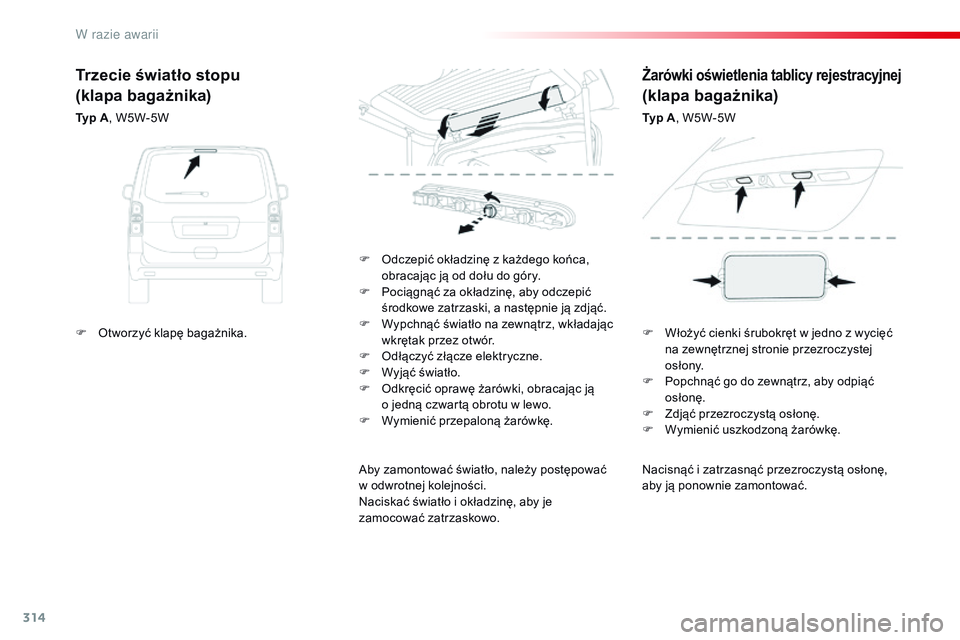

Trzecie światło stopu
(klapa bagażnika)
Typ A , W5W-5W
Żarówki oświetlenia tablicy rejestracyjnej
(klapa bagażnika)
Typ A, W5W-5W
F

O

tworzyć klapę bagażnika. F

W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F

P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
W

315
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016

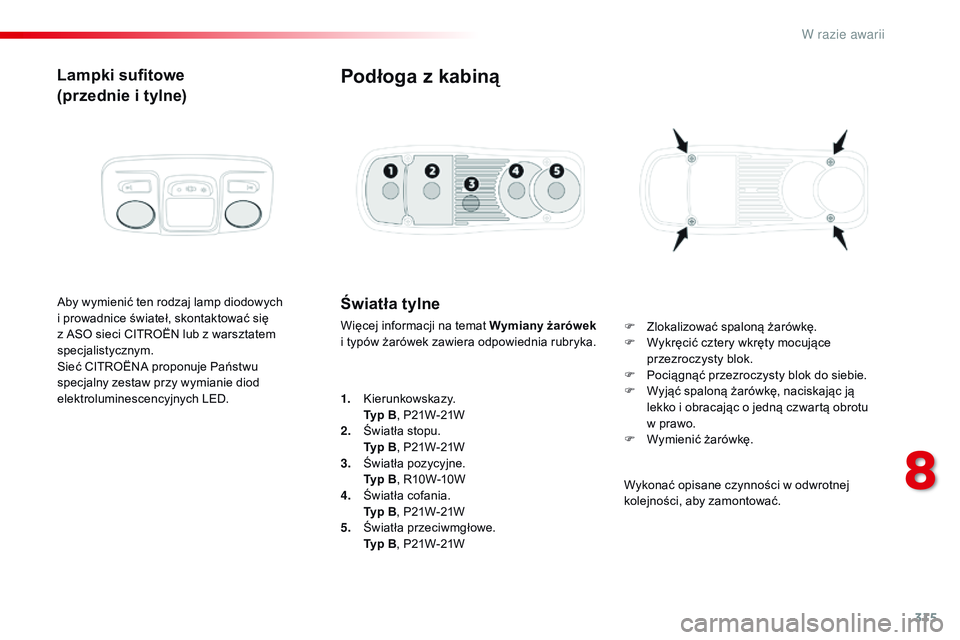

Lampki sufitowe
(przednie i tylne)
Aby wymienić ten rodzaj lamp diodowych
i
prowadnice świateł, skontaktować się
z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sieć CITROËNA proponuje Państwu
specjalny zestaw przy wymianie diod
elektroluminescencyjnych LED.Światła tylne
Więcej informacji na temat Wymiany żarówek
i typów żarówek zawiera odpowiednia rubryka.
Podłoga z k abiną
F Zlokalizować spaloną żarówkę.
F
W ykręcić cztery wkręty mocujące
przezroczysty blok.
F

P
ociągnąć przezroczysty blok do siebie.
F

W
yjąć spaloną żarówkę, naciskając ją
lekko i
obracając o jedną czwartą obrotu
w
prawo.
F

W
ymienić żarówkę.
1.
K

ierunkowskazy.
T

yp B , P21W-21W
2.
Ś

wiatła stopu.
T

yp B , P21W-21W
3.
Ś

wiatła pozycyjne.
T

yp B , R10W-10W
4.
Ś

wiatła cofania.
T

yp B , P21W-21W
5.
Ś

wiatła przeciwmgłowe.
T

yp B , P21W-21W Wykonać opisane czynności w
odwrotnej
kolejności, aby zamontować.
8
W razie awarii

316
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016

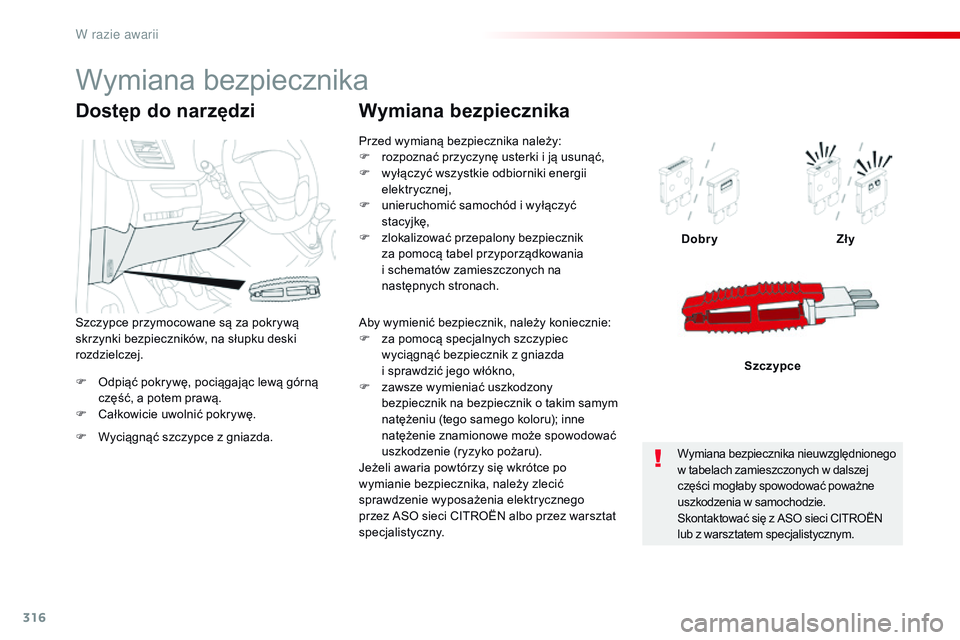

F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.
F

C
ałkowicie uwolnić pokrywę. Dobry
Zły
Szczypce
Dostęp do narzędzi
F Wyciągnąć szczypce z gniazda.
Szczypce przymocowane są za pokrywą
skrzynki bezpieczników, na słupku deski
rozdzielczej. Przed wymianą bezpiecznika należy:
F
r
ozpoznać przyczynę usterki i ją usunąć,
F
w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F
u
nieruchomić samochód i wyłączyć
stacyjkę,
F
z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Aby wymienić bezpiecznik, należy koniecznie:
F z a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z
gniazda
i
sprawdzić jego włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny.
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w dalszej
części mogłaby spowodować poważne
uszkodzenia w
samochodzie.
Skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
Wymiana bezpiecznika
W

317
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËNA
i
zainstalowanego niezgodnie
z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.

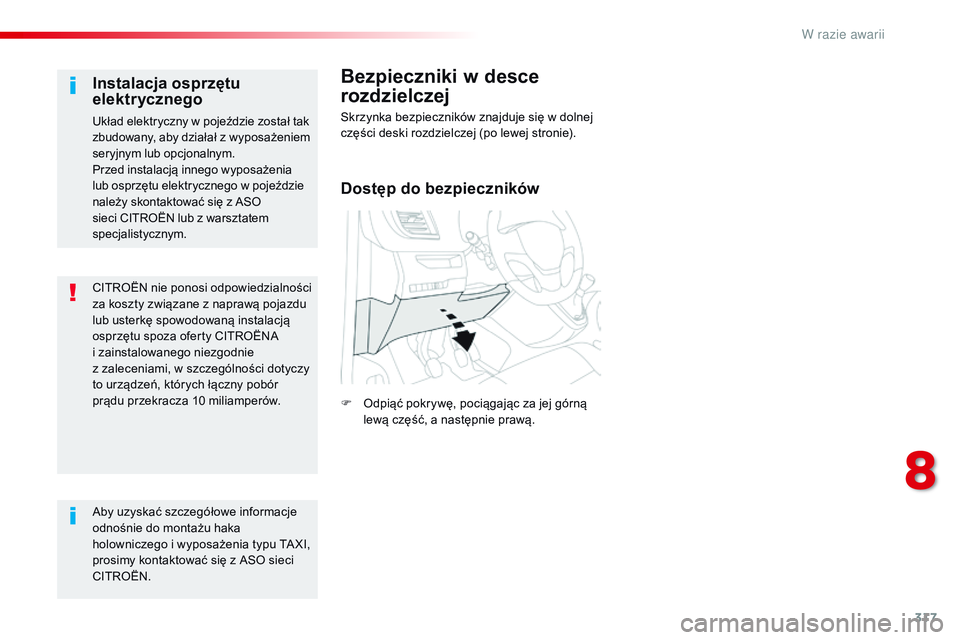

Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
z budowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe
należy skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym.
Aby uzyskać szczegółowe informacje
odnośnie do montażu haka
holowniczego i
wyposażenia typu TA XI,
prosimy kontaktować się z
ASO sieci
CITROËN.
Bezpieczniki w d esce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną lewą część, a następnie prawą.
8
W

318
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Bezpiecznik nr Natężenie
(A) Funkcje
F1 10Elektryczne wspomaganie kierownicy, stycznik sprzęgła.
F4 15Sygnał dźwiękowy.
F5 20Pompa spryskiwacza szyby przedniej/tylnej.
F6 20Pompa spryskiwacza szyby przedniej/tylnej.
F7 10Gniazdo zasilania osprzętu 12 V tylne.
F8 20Wycieraczka tylnej szyby pojedyncza lub podwójna.
F10/F11 30Zamki wewnętrzne, zewnętrzne, przednie i
tylne.
F13 10Sterowanie klimatyzacji z
przodu, sterowanie radioodtwarzacza,
dźwignia biegów, wyświetlacz w
polu widzenia drogi.
F14 5Alarm, połączenie alarmowe i
assistance.
F17 5Zestaw wskaźników.
F19 3Sterowanie przy kierownicy.
F21 3System "Zdalny dostęp i rozruch" lub przeciwkradzieżowy.
F22 3Czujnik deszczu i
natężenia oświetlenia, wielofunkcyjna
kamera do wykrywania przeszkód.
F23 5Wyświetlacz niezapięcia lub odpięcia pasów.
F24 5Ekran dotykowy, kamera cofania i
wspomaganie parkowania.
F25 5Poduszki powietrzne.
F29 20Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.
F31 15Radioodtwarzacz (+ akumulator).
F32 15Gniazdo akcesoriów 12 V z
przodu.
F34 5System monitorowania martwego pola, sterowanie elektryczne
zewnętrznych lusterek wstecznych.
F35 5Spryskiwacze podgrzewane, sterowanie regulacji nachylenia
reflektorów.
F36 5Ładowanie lampki przenośnej, lampka sufitowa tylna.Wersja 1 (Eco)
Bezpieczniki opisane poniżej zmieniają się
w
zależności od wyposażenia samochodu.
