2017 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

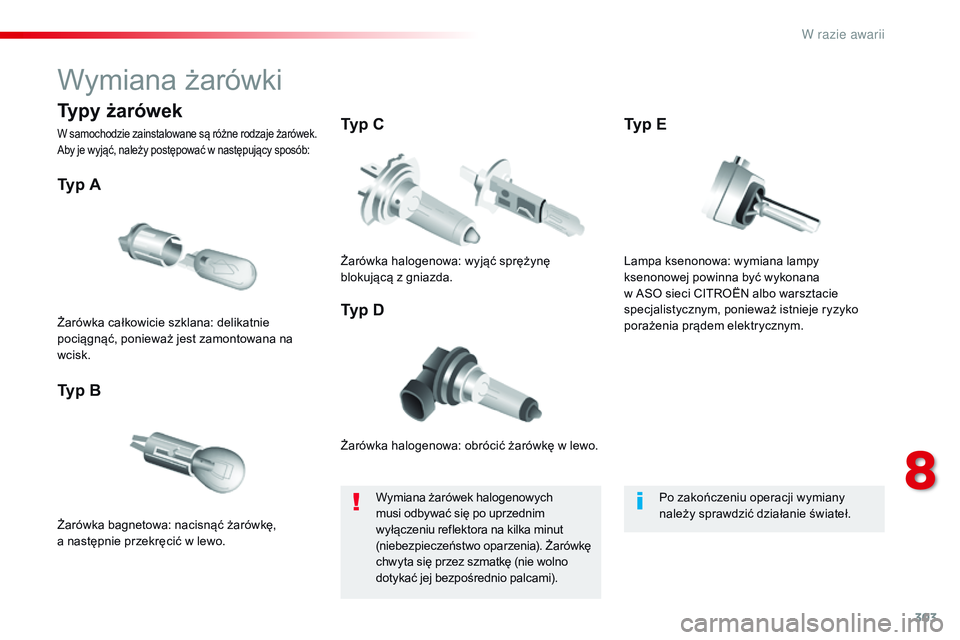

303
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Wymiana żarówki
Żarówka halogenowa: obrócić żarówkę w lewo.
Typ A
Żarówka bagnetowa: nacisnąć żarówkę,
a następnie przekręcić w lewo.
Typ B Typ C
Typ D
Żarówka całkowicie szklana: delikatnie
pociągnąć, ponieważ jest zamontowana na
wcisk.
Żarówka halogenowa: wyjąć sprężynę
blokującą z
gniazda.
Wymiana żarówek halogenowych
musi odbywać się po uprzednim
wyłączeniu reflektora na kilka minut
(niebezpieczeństwo oparzenia). Żarówkę
chwyta się przez szmatkę (nie wolno
dotykać jej bezpośrednio palcami). Po zakończeniu operacji wymiany
należy sprawdzić działanie świateł.
Typy żarówek
W samochodzie zainstalowane są różne rodzaje żarówek.
Aby je wyjąć, należy postępować w
następujący sposób:
Lampa ksenonowa: wymiana lampy
ksenonowej powinna być wykonana
w
ASO sieci CITROËN albo warsztacie
specjalistycznym, ponieważ istnieje ryzyko
porażenia prądem elektrycznym.
Typ E
8
W

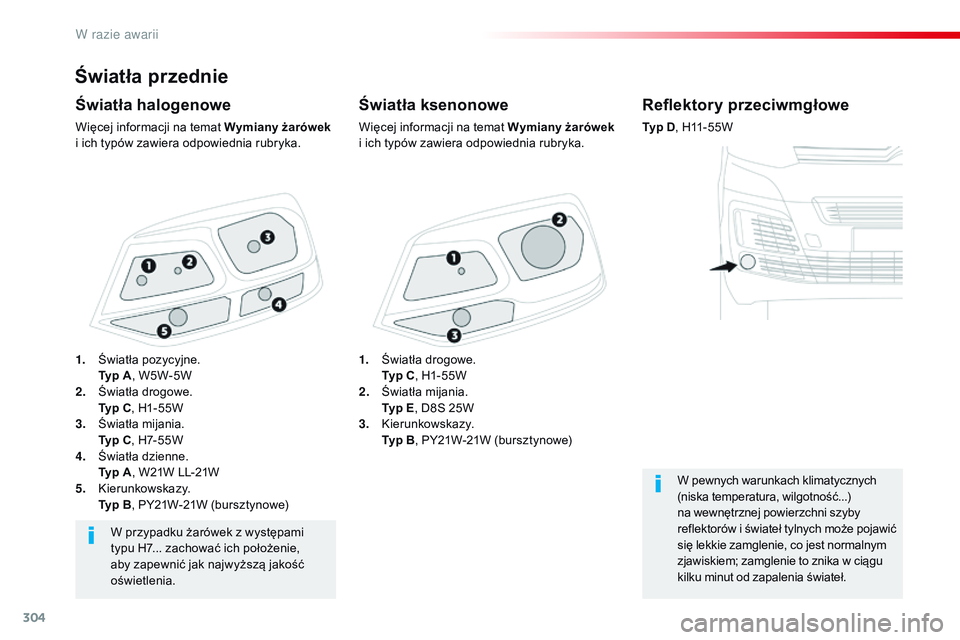

304
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Światła przednie
Światła ksenonowe
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
Światła halogenowe
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
W przypadku żarówek z
występami
typu H7... zachować ich położenie,
aby zapewnić jak najwyższą jakość
oświetlenia.
Reflektory przeciwmgłowe
Typ D , H11-55W
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i
świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w
ciągu
kilku minut od zapalenia świateł.
1.
Ś

wiatła drogowe.
T

yp C , H1-55W
2.
Ś

wiatła mijania.
T

yp E , D8S 25W
3.
K

ierunkowskazy.
T

yp B , PY21W-21W (bursztynowe)
1.
Ś

wiatła pozycyjne.
T

yp A , W5W-5W
2.
Ś

wiatła drogowe.
T

yp C , H1-55W
3.
Ś

wiatła mijania.
T

yp C , H7-55W
4.
Ś

wiatła dzienne.
T

yp A , W21W LL-21W
5.
K

ierunkowskazy.
T

yp B , PY21W-21W (bursztynowe)
W razie awarii

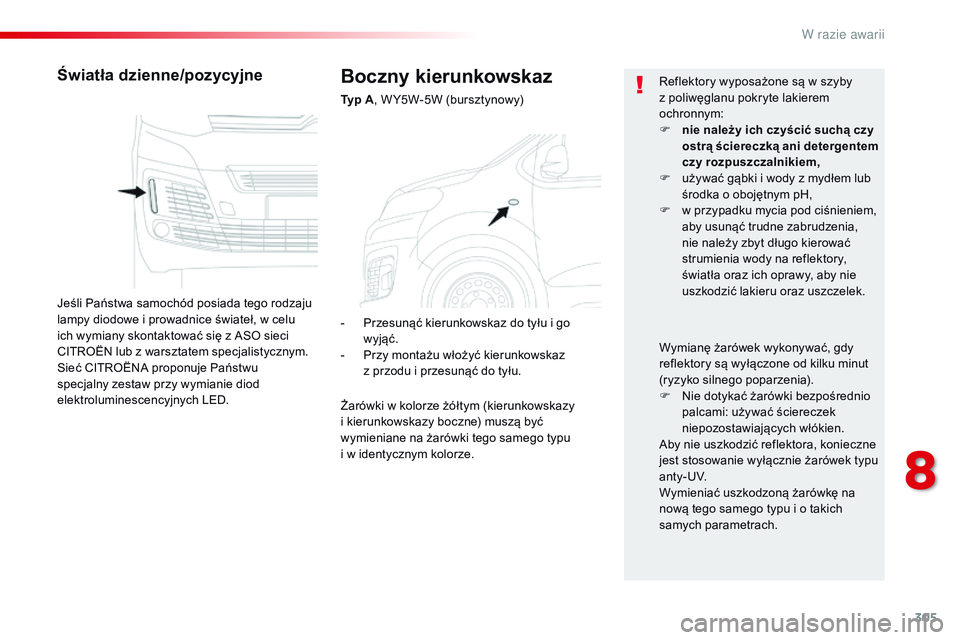

305
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Boczny kierunkowskaz
Typ A, W Y5W-5W (bursztynowy)
Światła dzienne/pozycyjne
Jeśli Państwa samochód posiada tego rodzaju
lampy diodowe i prowadnice świateł, w celu
ich wymiany skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Sieć CITROËNA proponuje Państwu
specjalny zestaw przy wymianie diod
elektroluminescencyjnych LED. Reflektory wyposażone są w
szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić suchą czy
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F
u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F
w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonywać, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i
o takich
samych parametrach.
-

P
rzesunąć kierunkowskaz do tyłu i go
wyjąć.
-

P
rzy montażu włożyć kierunkowskaz
z
przodu i przesunąć do tyłu.
Żarówki w
kolorze żółtym (kierunkowskazy
i
kierunkowskazy boczne) muszą być
wymieniane na żarówki tego samego typu
i
w identycznym kolorze.
8
W

306
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Przy montażu złącza i żarówki
w świetle ustawić prawidłowo zespół
w
gnieździe, dopóki kliknięcie nie
zasygnalizuje zablokowania.
Światła mijania
(światła halogenowe)
Typ C , H7-55W
Światła dzienne
(światła halogenowe)
Typ A , W21W LL-21W
Światła pozycyjne
(światła halogenowe)
Typ A, W5W
F

N

acisnąć górny zatrzask pokrywy,
a

następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N

acisnąć dolny zatrzask złącza i wyjąć
zespół złącze elektryczne − żarówka.
F

W

yciągnąć i

wymienić żarówkę.
Przy montażu postępować w

odwrotnej
kolejności. F

N

acisnąć górny zatrzask pokrywy,
a

następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N

acisnąć obydwa boczne zatrzaski złącza
i

wyjąć zespół złącze − żarówka.
F

W

yciągnąć i

wymienić żarówkę.
Przy montażu postępować w

odwrotnej
kolejności. F

N
acisnąć górny zatrzask pokrywy,
a
następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N
acisnąć obydwa boczne zatrzaski złącza
i
wyjąć zespół złącze − żarówka.
F

W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
W

307
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Należy uważać na miejsce za prawym
światłem (w kierunku pojazdu), które
może być gorące i grozi poparzeniem
(przewody odgazowania). Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z
żarówek z danej strony.
Kierunkowskazy
(światła halogenowe)
Typ B, PY21W-21W (bursztynowe)
Światła drogowe
(światła halogenowe)
Typ C, H1-55W
F
N
acisnąć górny zatrzask pokrywy,
a
następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N
acisnąć dolny zatrzask złącza i wyjąć
zespół złącze − żarówka.
F

W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności. F

N
acisnąć górny zatrzask pokrywy,
a
następnie odchylić ją do tyłu, aby ją
zdjąć.
F

O
dkręcić oprawę żarówki o 1/4 obrotu
w
lewo.
F

W
yciągnąć oprawę żarówki.
F

W
ymienić przepaloną żarówkę.
W trakcie montażu wykonać operacje
w
odwrotnej kolejności.
8
W

308
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Światła mijania
(światła ksenonowe)
Typ E, D8S 25W
F
N
acisnąć górny zatrzask pokrywy,
a
następnie odchylić ją do tyłu, aby ją
zdjąć.
F

P
rzekręcić oprawę żarówki o 1/4 obrotu
w
lewo.
F

W
ymienić przepaloną żarówkę.
W trakcie montażu wykonać operacje
w
odwrotnej kolejności.
Wymianę lampy ksenonowej D8S należy
wykonywać w ASO sieci CITROËN albo
w warsztacie specjalistycznym, ponieważ
istnieje zagrożenie porażenia prądem
elektr ycznym.
Zaleca się równoczesną wymianę wszystkich
lamp D8S w przypadku awarii jednej z nich.
Światła drogowe
(światła ksenonowe)
Typ C , H1-55W
Przy montażu złącza i lampy
w
świetle ustawiać prawidłowo zespół
w
gnieździe, dopóki kliknięcie nie
zasygnalizuje zablokowania. Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z
żarówek z danej strony.
Kierunkowskazy
(światła ksenonowe)
Typ B, PY21W-21W (bursztynowe)
F

N

acisnąć górny zatrzask pokrywy,
a

następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N

acisnąć dolny zatrzask złącza i wyjąć
zespół złącze − lampa.
F

W

yciągnąć i

wymienić lampę.
Przy montażu postępować w

odwrotnej
kolejności.
W

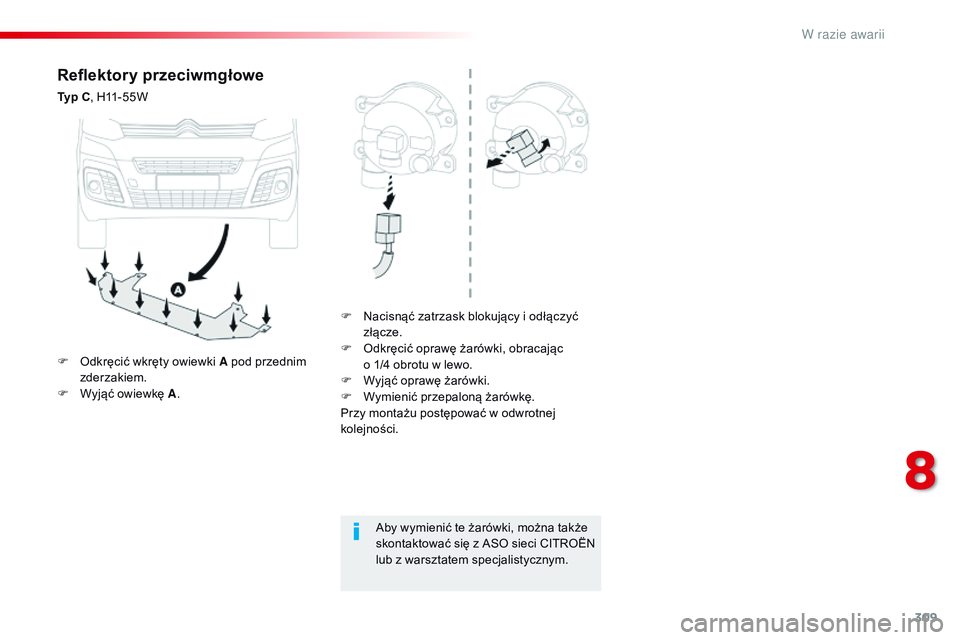

309
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Reflektory przeciwmgłowe
Typ C, H11-55W
F
N
acisnąć zatrzask blokujący i odłączyć
złącze.
F

O
dkręcić oprawę żarówki, obracając
o
1/4 obrotu w lewo.
F

W
yjąć oprawę żarówki.
F

W
ymienić przepaloną żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
Aby wymienić te żarówki, można także
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
F

O
dkręcić wkręty owiewki A pod przednim
zderzakiem.
F

W
yjąć owiewkę A .
8
W razie awarii

310
Jumpy _pl_Chap08_En-cas-de-panne_ed01-2016
Światła tylne
(drzwi skrzydłowe)
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
F

P
rzytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a
następnie
ostrożnie wyciągnąć lampę na zewnątrz.
F

O
dłączyć złącze elektryczne.
W przypadku samochodów
z wyposażeniem wnętrza skontaktować się
z
ASO sieci CITROËN albo z warsztatem
specjalistycznym, aby wykonać operację.
1. Światła stopu / światła pozycyjne. T yp B, P21/5W-21/5W
2.
K

ierunkowskazy.
T

yp B, PY21W-21W (bursztynowe)
3.
Ś

wiatła cofania.


T
yp B, P21W-21W
4.
Ś

wiatła przeciwmgłowe / światła
pozycyjne.
T

yp B, P21/4W-21/4W. F

Z
lokalizować przepaloną żarówkę,
a następnie otworzyć tylne drzwi.
F
R
ozchylić nieco 3 języczki, a następnie
wyciągnąć oprawę żarówki.
F
W
yciągnąć przepaloną żarówkę,
naciskając lekko i obracając o jedną
czwarta obrotu w prawo.
F
W
ymienić żarówkę.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
F
W
yjąć od wewnątrz kratkę nawiewu ( jeżeli
samochód ją posiada).
F
O
dkręcić od zewnątrz obydwa wkręty
mocujące.
