2017 CITROEN C4 InstruktionsbÖcker (in Swedish)

31
C4-2_sv_Chap01_instruments-de-bord_ed02-2015
Serviceintervallet har passerats
Varje gång som tändningen slås på och under
några sekunder blinkar nyckelsymbolen
för att påminna dig om att servicebesöket nu
måste ske snarast.
Exempel: Du har kört 300
km längre än vad
som anges i serviceprogrammet.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa .
I dieselversionerna "Blue HDi" åtföljs denna
varning även av att Service-lampan tänds
direkt när tändningen slås till. Nyckelsymbolen kan tändas om bilen
har passerat tidsgränsen efter den
senaste servicen, i enlighet med
biltillverkarens serviceschema.
I dieselversionen "Blue HDi" kan
nyckeln även tändas i förväg, på grund
av oljeslitage i motorn, beroende på
under vilka förhållanden bilen används.
1
Instrumentpanelen

32
C4-2_sv_Chap01_instruments-de-bord_ed02-2015
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Om du själv har utfört servicen på din bil:
F
s
lå av tändningen,
F

t
ryck på knappen för nollställning av
trippmätaren ".../000" och håll den intryckt,
F

s
lå på tändningen, kilometerräknaren
börjar räkna ned,
F

d
å displayen visar "=0" och
nyckelsymbolen försvinner, ska knappen
släppas upp. Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i
minst fem minuter, så att nollställningen
hinner registreras.
Instrumentpanelen

33
C4-2_sv_Chap01_instruments-de-bord_ed02-2015

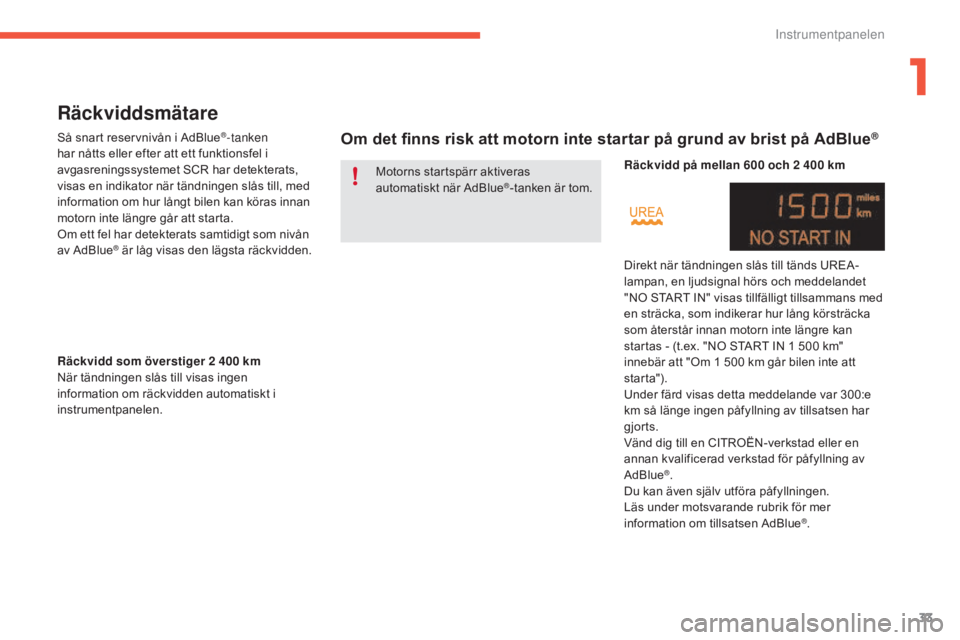

Räckviddsmätare
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Räckvidd som överstiger 2 400 km
N är tändningen slås till visas ingen
information om räckvidden automatiskt i
instrumentpanelen. Räckvidd på mellan 600
och 2 400 km
Direkt när tändningen slås till tänds UREA-
lampan, en ljudsignal hörs och meddelandet
"NO START IN" visas tillfälligt tillsammans med
en sträcka, som indikerar hur lång körsträcka
som återstår innan motorn inte längre kan
startas - (t.ex. "NO START IN 1 500 km"
innebär att "Om 1 500 km går bilen inte att
starta").
Under färd visas detta meddelande var 300:e
km så länge ingen påfyllning av tillsatsen har
gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Läs under motsvarande rubrik för mer
information om tillsatsen AdBlue
®.
Motorns startspärr aktiveras
automatiskt när AdBlue
®-tanken är tom.
1
Instrumentpanelen

34
C4-2_sv_Chap01_instruments-de-bord_ed02-2015
Stopp på grund av brist på AdBlue ®
När tändningen slås till tänds SERVICE-lampan
och UREA-lampan blinkar, en ljudsignal hörs
och meddelandet "NO START IN" visas tillfälligt
i instrumentpanelen tillsammans med "0 km"
eller "0
miles" - ("NO START IN 0 km" betyder
"Startförbud").
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta.
Räckvidd på mellan 0

och 600

km
Direkt när tändningen slås till tänds SERVICE-
lampan och UREA-lampan blinkar, en
ljudsignal hörs och meddelandet "NO START
IN" visas tillfälligt tillsammans med en sträcka,
som indikerar hur lång körsträcka som återstår
innan motorn inte längre kan startas - (t.ex.
"NO START IN 300

km" betyder "Om 300

km
går bilen inte att starta").
Under färd visas detta meddelande var 30:e
sekund så länge ingen påfyllning av tillsatsen
har gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Om du inte gör det kan du inte längre starta
bilen.
Läs under motsvarande rubrik för mer
information om tillsatsen AdBlue
®. För att kunna starta motorn igen
rekommenderar vi att du tar kontakt
med en CITROËN-verkstad eller en
annan kvalificerad verkstad för att göra
den påfyllning som krävs. Om du gör
påfyllningen själv måste du fylla på
minst 3,8
liter AdBlue
® i tillsatstanken.
Läs under motsvarande rubrik för mer
information om tillsatsen AdBlue
®.
Instrumentpanelen

35
C4-2_sv_Chap01_instruments-de-bord_ed02-2015
Om fel detekteras på avgasreningssystemet SCR
Om ett fel detekteras
UREA- och SERVICE-lampan samt
motordiagnoslampan tänds, en ljudsignal
hörs och meddelandet Emissions fault (Fel på
avgasreningen) visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår.Under den tillåtna körsträckan
(mellan 1
100 km och 0 km)
Om felet i SCR-systemet bekräftas (efter
50
km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
UREA-lampan blinkar, åtföljt av en ljudsignal
och meddelandet "NO START IN" visas
tillfälligt i instrumentpanelen tillsammans med
en körsträcka som indikerar hur långt bilen kan
köras, uttryckt i km eller miles, innan motorn
inte längre kan startas (exempel: "NO START
IN 600
km" betyder "Om 600 km går bilen inte
att starta").
Motorns startspärr aktiveras automatiskt när du kört 1
100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt CITROËN eller en
annan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt.
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR. Under färd visas detta meddelande var 30:e
sekund så länge felet i avgasreningssystemet
SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta.
1
Instrumentpanelen

36
C4-2_sv_Chap01_instruments-de-bord_ed02-2015
Startspärr
Varje gång tändningen slås till tänds SERVICE-
lampan och motordiagnoslampan och
UREA-lampan blinkar, en ljudsignal hörs och
meddelandet "NO START IN" visas tillfälligt
i instrumentpanelen tillsammans med "0 km"
eller "0
miles" - ("NO START IN 0 km" vilket
betyder "Startförbud").
För att kunna starta motorn igen måste du
ovillkorligen kontakta CITROËN eller en annan
kvalificerad verkstad. Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn
från att starta.
Vägmätare och trippmätare
Vägmätaren och trippmätaren visas i trettio
sekunder vid frånslagning av tändningen, vid
öppning av förardörren samt vid låsning och
upplåsning av bilen.
Trippmätare
Vägmätare
Mäter total körsträcka för bilen sedan den först
togs i bruk. Mäter den sträcka som bilen kört sedan
mätaren sist nollställdes av föraren.
F

M
ed tändningen påslagen håller du
knappen intryckt ända tills nollorna visas.
Instrumentpanelen

37
C4-2_sv_Chap01_instruments-de-bord_ed02-2015
Inställning av tid och
tidformat i instrumentpanel
med klocka
I instrumentpaneler av typ 1 (utan bilradio),
an vänds knapparna A och B för att ställa in
tiden. Utför momenten i följande ordning:
F

t
ryck samtidigt på A och B : minuterna
blinkar,
F

t
ryck på A för att öka eller B för att minska
minuterna,
F

t
ryck samtidigt på A och B : timmarna
blinkar,
F

t
ryck på A för att öka eller B för att minska
timmarna, Efter cirka 30
sekunder utan åtgärd, återgår
displayen till aktuell visning. I instrumentpaneler av typ 1
(utan bilradio),
används knapparna A och B för att ändra
visningsenheter. Utför momenten i följande
ordning:
F
t
ryck samtidigt på A och B under tre
sekunder: km/tim eller mph blinkar,
F
t
ryck på A eller B för att ändra enheter,
F
t
ryck samtidigt på A och B för att gå ur
ändring av enheterna.
Efter ca 30 sekunder utan aktivitet, återgår
displayen till aktuell visning.
Val av enhet i
instrumentpanel med klocka
Inställning av tid
och enheter på
multifunktionsdisplayen
Övriga instrumentpaneler är kombinerade med
ett audiosystem och en multifunktionsskärm.
Se motsvarande skärmar.
F

t

ryck samtidigt på A och B
: 24

H eller 12

H
visas och blinkar,
F

t

ryck på A eller B för att byta format,
F

t

ryck samtidigt på A och B för att avsluta
tidsinställningen.
1
Instrumentpanelen

38
C4-2_sv_Chap01_instruments-de-bord_ed02-2015
Används för manuell inställning av ljusstyrkan
på förarplatsen efter ljusförhållandena
utomhus. Denna funktion kan bara användas
när ljusen är tända vid mörkerkörning.
Belysningsreostat
Inkoppling
F Tryck på knappen för att ändra ljusstyrkan på förarplatsen.
F

N
är ljusstyrkan når den lägsta nivån
släpper du knappen och trycker på nytt för
att öka ljusstyrkan.
e

ller
F

N
är ljusstyrkan når den högsta nivån
släpper du knappen och trycker på nytt för
att minska ljusstyrkan.
F

S
läpp knappen vid önskad ljusstyrka.
Urkoppling
När ljusen är släckta eller i står i dagläge
(varselljus aktiverade), är knappen
verkningslös.
Kontrollampan och belysningsvärdet
visas i mitten av instrumentpanelen
under inställningen för att visualisera
belysningsnivån i förhållande till
16
t

illgängliga nivåer.
Instrumentpanelen
