2017 CITROEN C-ZERO Betriebsanleitungen (in German)

119
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

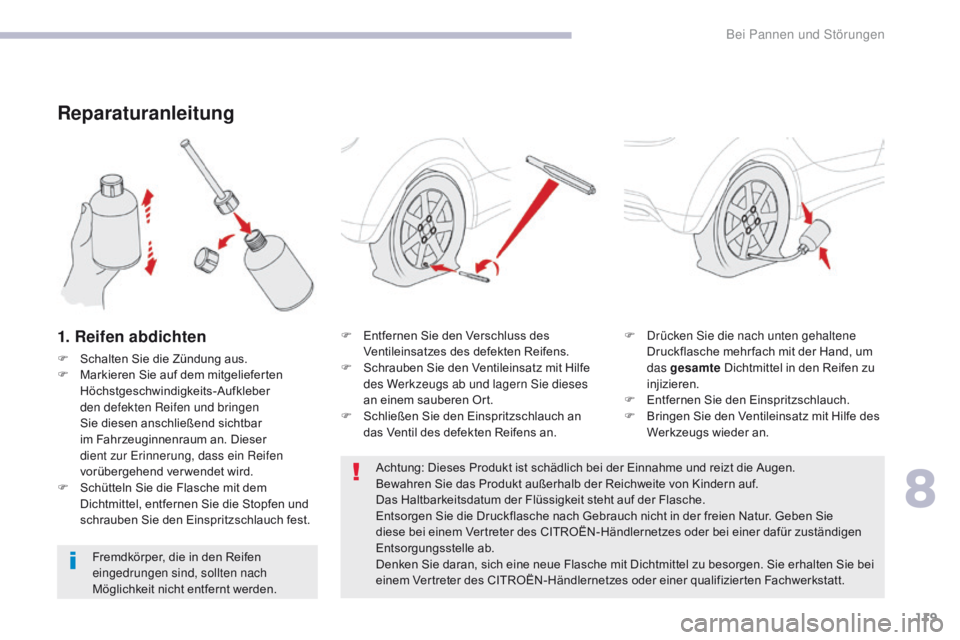

Reparaturanleitung
1. Reifen abdichten
F Schalten Sie die Zündung aus.
F M arkieren Sie auf dem mitgelieferten
Höchstgeschwindigkeits-Aufkleber
den defekten Reifen und bringen
Sie diesen anschließend sichtbar
im Fahrzeuginnenraum an. Dieser
dient zur Erinnerung, dass ein Reifen
vorübergehend verwendet wird.
F

S
chütteln Sie die Flasche mit dem
Dichtmittel, entfernen Sie die Stopfen und
schrauben Sie den Einspritzschlauch fest. F

E
ntfernen Sie den Verschluss des
Ventileinsatzes des defekten Reifens.
F S chrauben Sie den Ventileinsatz mit Hilfe
des Werkzeugs ab und lagern Sie dieses
an einem sauberen Ort.
F

S
chließen Sie den Einspritzschlauch an
das Ventil des defekten Reifens an. F

D
rücken Sie die nach unten gehaltene
Druckflasche mehr fach mit der Hand, um
das gesamte Dichtmittel in den Reifen zu
injizieren.
F

E
ntfernen Sie den Einspritzschlauch.
F

B
ringen Sie den Ventileinsatz mit Hilfe des
Werkzeugs wieder an.
Achtung: Dieses Produkt ist schädlich bei der Einnahme und reizt die Augen.
Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf der Flasche.
Entsorgen Sie die Druckflasche nach Gebrauch nicht in der freien Natur. Geben Sie
diese bei einem Vertreter des CITROËN-Händlernetzes oder bei einer dafür zuständigen
Entsorgungsstelle ab.
Denken Sie daran, sich eine neue Flasche mit Dichtmittel zu besorgen. Sie erhalten Sie bei
einem Vertreter des CITROËN-Händlernetzes oder einer qualifizierten Fachwerkstatt.
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden.
8
Bei Pannen und Störungen

120
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

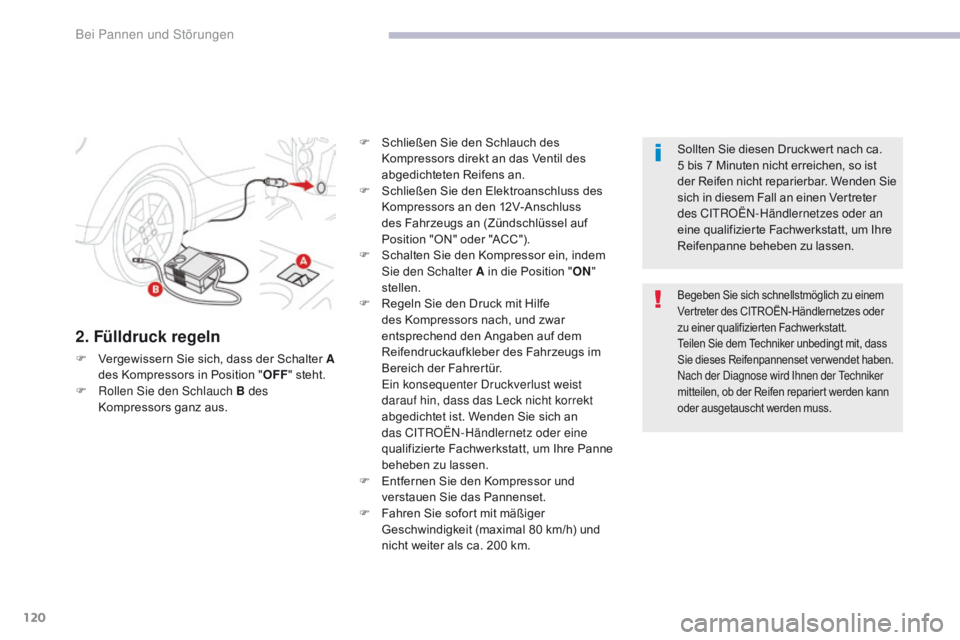

2. Fülldruck regeln
F Vergewissern Sie sich, dass der Schalter A des Kompressors in Position " OFF" steht.
F

R
ollen Sie den Schlauch B des
Kompressors ganz aus. F

S
chließen Sie den Schlauch des
Kompressors direkt an das Ventil des
abgedichteten Reifens an.
F
S
chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss
des Fahrzeugs an (Zündschlüssel auf
Position "ON" oder "ACC").
F
S
chalten Sie den Kompressor ein, indem
Sie den Schalter A in die Position " ON"
stellen.
F
R
egeln Sie den Druck mit Hilfe
des Kompressors nach, und zwar
entsprechend den Angaben auf dem
Reifendruckaufkleber des Fahrzeugs im
Bereich der Fahrertür.
E

in konsequenter Druckverlust weist
darauf hin, dass das Leck nicht korrekt
abgedichtet ist. Wenden Sie sich an
das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt, um Ihre Panne
beheben zu lassen.
F

E
ntfernen Sie den Kompressor und
verstauen Sie das Pannenset.
F

F
ahren Sie sofort mit mäßiger
Geschwindigkeit (maximal 80 km/h) und
nicht weiter als ca. 200 km.
Begeben Sie sich schnellstmöglich zu einem
Vertreter des CITROËN-Händlernetzes oder
zu einer qualifizierten Fachwerkstatt.
Teilen Sie dem Techniker unbedingt mit, dass
Sie dieses Reifenpannenset verwendet haben.
Nach der Diagnose wird Ihnen der Techniker
mitteilen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Sollten Sie diesen Druckwert nach ca.
5 bis 7 Minuten nicht erreichen, so ist
der Reifen nicht reparierbar. Wenden Sie
sich in diesem Fall an einen Vertreter
des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
Bei Pannen und Störungen

121
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

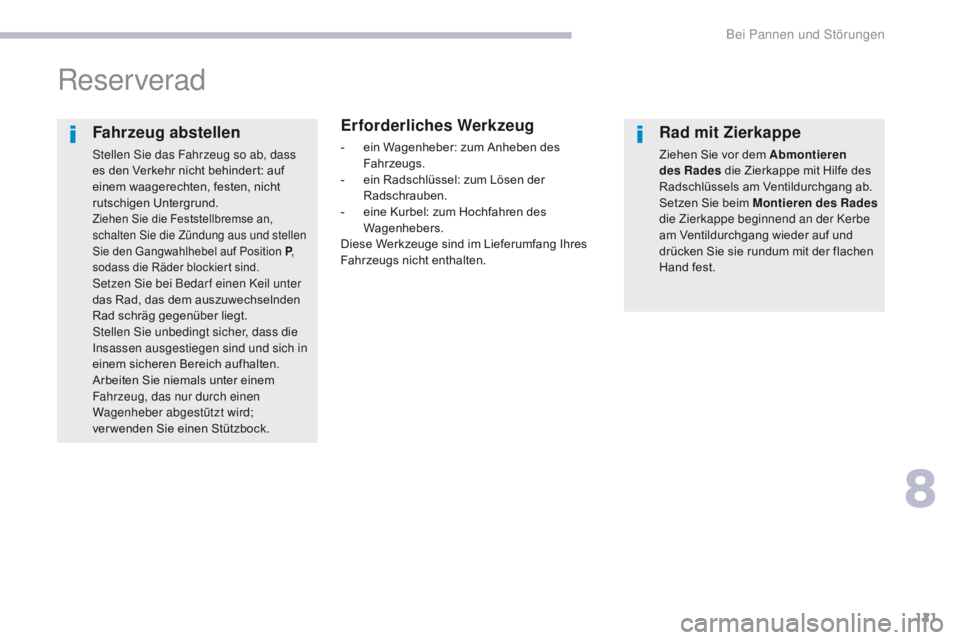

Reserverad
Erforderliches Werkzeug
- ein Wagenheber: zum Anheben des Fahrzeugs.
-

e
in Radschlüssel: zum Lösen der
Radschrauben.
-

e
ine Kurbel: zum Hochfahren des
Wagenhebers.
Diese Werkzeuge sind im Lieferumfang Ihres
Fahrzeugs nicht enthalten.Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass
es den Verkehr nicht behindert: auf
einem waagerechten, festen, nicht
rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und stellen
Sie den Gangwahlhebel auf Position P ,
sodass die Räder blockiert sind.
Setzen Sie bei Bedar f einen Keil unter
das Rad, das dem auszuwechselnden
Rad schräg gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.
Rad mit Zierkappe
Ziehen Sie vor dem Abmontieren
des Rades die Zierkappe mit Hilfe des
Radschlüssels am Ventildurchgang ab.
Setzen Sie beim Montieren des Rades
die Zierkappe beginnend an der Kerbe
am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
8
Bei Pannen und Störungen

122
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

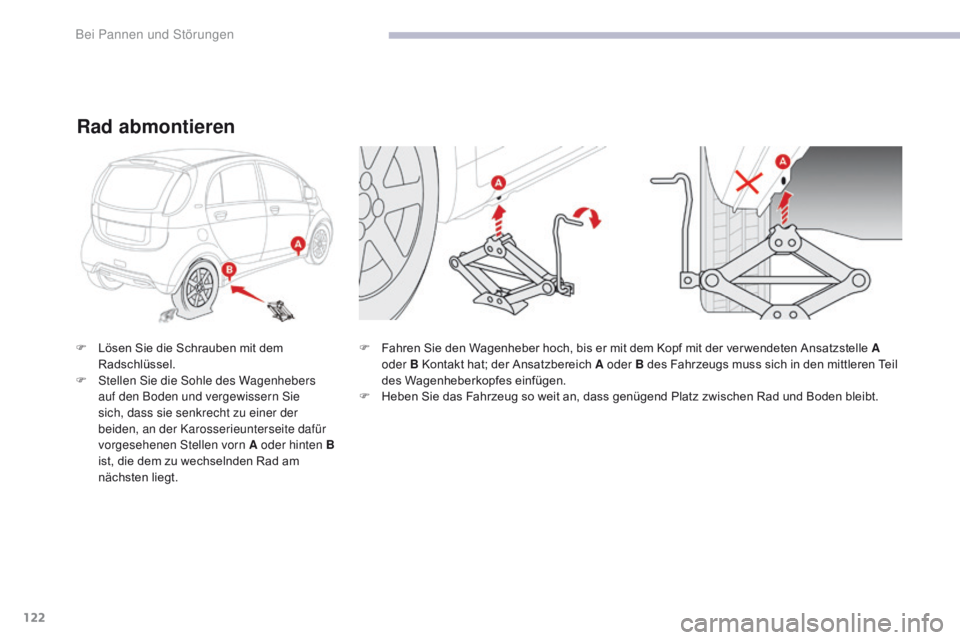

F Fahren Sie den Wagenheber hoch, bis er mit dem Kopf mit der ver wendeten Ansatzstelle A oder B Kontakt hat; der Ansatzbereich A oder B des Fahrzeugs muss sich in den mittleren Teil
des Wagenheberkopfes einfügen.
F

H
eben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt.
F
L
ösen Sie die Schrauben mit dem
Radschlüssel.
F

St

ellen Sie die Sohle des Wagenhebers
auf den Boden und vergewissern Sie
sich, dass sie senkrecht zu einer der
beiden, an der Karosserieunterseite dafür
vorgesehenen Stellen vorn A oder hinten

B
ist, die dem zu wechselnden Rad am
nächsten liegt.
Rad abmontieren
Bei Pannen und Störungen

123
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

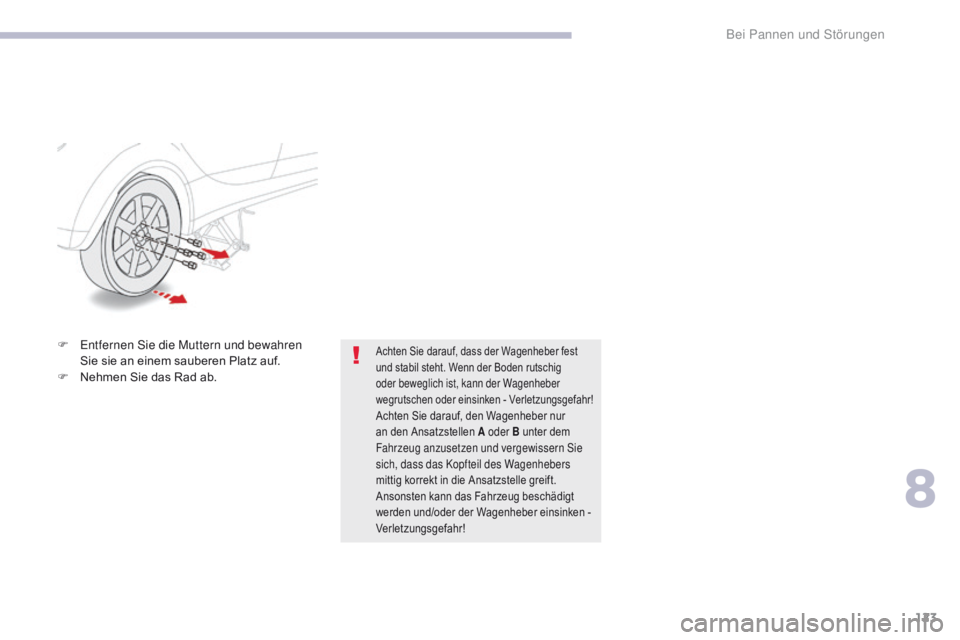

F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.Achten Sie darauf, dass der Wagenheber fest
und stabil steht. Wenn der Boden rutschig
oder beweglich ist, kann der Wagenheber
wegrutschen oder einsinken - Verletzungsgefahr!
Achten Sie darauf, den Wagenheber nur
an den Ansatzstellen A oder B unter dem
Fahrzeug anzusetzen und vergewissern Sie
sich, dass das Kopfteil des Wagenhebers
mittig korrekt in die Ansatzstelle greift.
Ansonsten kann das Fahrzeug beschädigt
werden und/oder der Wagenheber einsinken -
Verletzungsgefahr!
8
Bei Pannen und Störungen

124
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

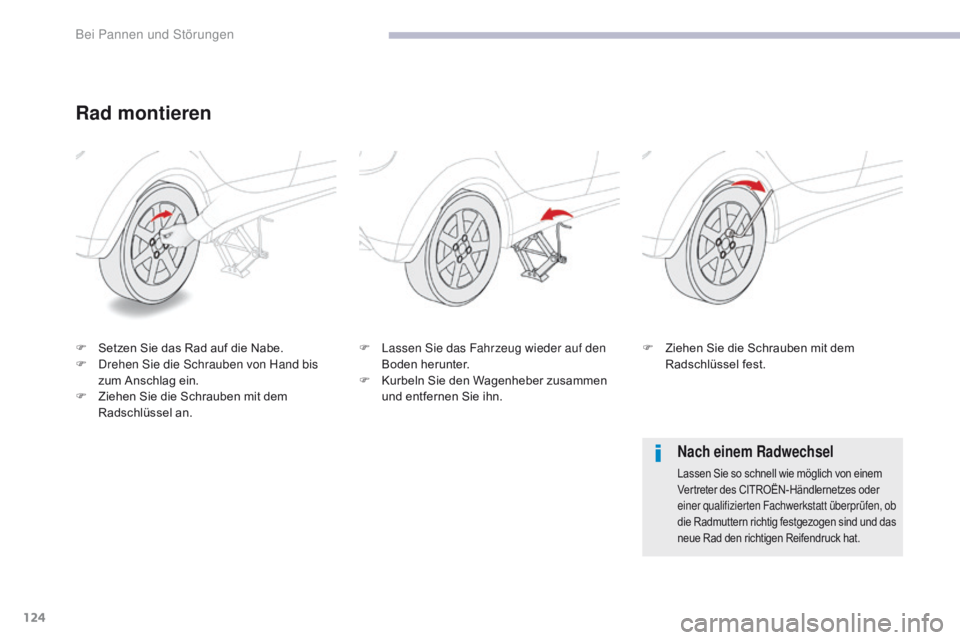

Rad montieren
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Schrauben von Hand bis
zum Anschlag ein.
F

Z
iehen Sie die Schrauben mit dem
Radschlüssel an. F
L assen Sie das Fahrzeug wieder auf den
Boden herunter.
F

K
urbeln Sie den Wagenheber zusammen
und entfernen Sie ihn. F
Z iehen Sie die Schrauben mit dem
Radschlüssel fest.
Nach einem Radwechsel
Lassen Sie so schnell wie möglich von einem
Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen, ob
die Radmuttern richtig festgezogen sind und das
neue Rad den richtigen Reifendruck hat.
Bei Pannen und Störungen

125
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016
Schneeketten
Die Schneeketten dür fen nur auf die Hinterräder montiert werden (Fahrzeug mit Hinterradantrieb).
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen Ihres
Fahrzeugs und den Straßenbelag nicht
zu beschädigen. Wenn Ihr Fahrzeug mit
Aluminiumfelgen ausgestattet ist, überprüfen
Sie, dass weder die Kette noch die Fixierungen
mit der Felge in Kontakt kommen.
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug
auf einer ebenen Fläche am Straßenrand
an.
F

Z
iehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit von
50
km/h zu überschreiten.
F

H
alten Sie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Ver wenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden,
mit dem/der Ihr Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifenmaximale Gliedgröße der Schneeketten
175/55

R15 9
mm
145/65

R15 für Schneeketten
ungeeignet
8
Bei Pannen und Störungen

126
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

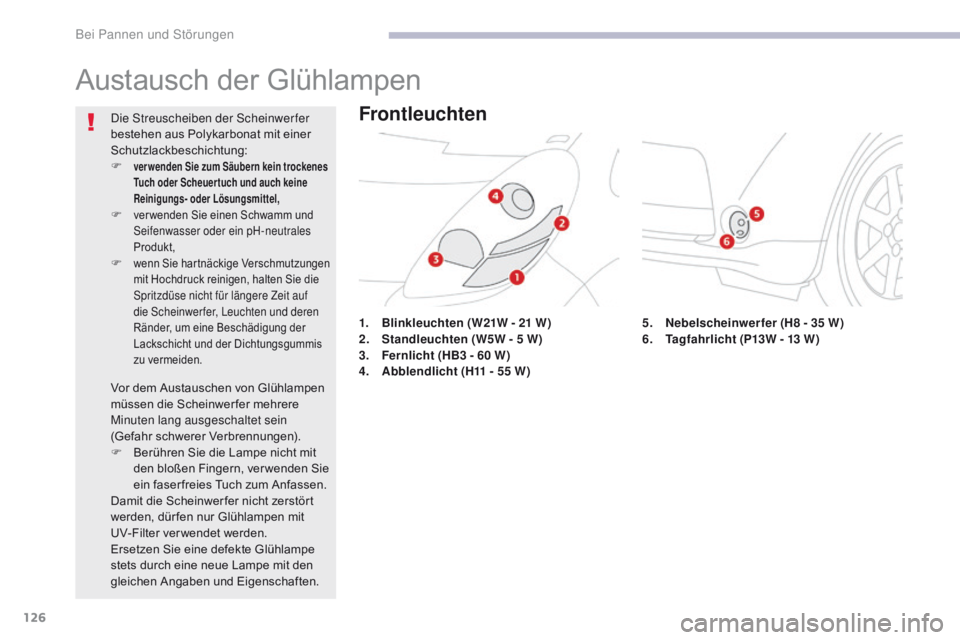

Austausch der Glühlampen
1. Blinkleuchten (W21W - 21 W)
2. S tandleuchten (W5W - 5 W)
3.
F

ernlicht (HB3 - 60 W)
4.
A

bblendlicht (H11 - 55 W)
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F

ver wenden Sie zum Säubern kein trockenes
Tuch oder Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,
F ver wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwerfer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer mehrere
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
F

B
erühren Sie die Lampe nicht mit
den bloßen Fingern, verwenden Sie
ein faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
Frontleuchten
5. Nebelscheinwerfer (H8 - 35 W)
6. T agfahrlicht (P13W - 13 W)
Bei Pannen und Störungen
