2017 CITROEN C-ZERO Betriebsanleitungen (in German)

103

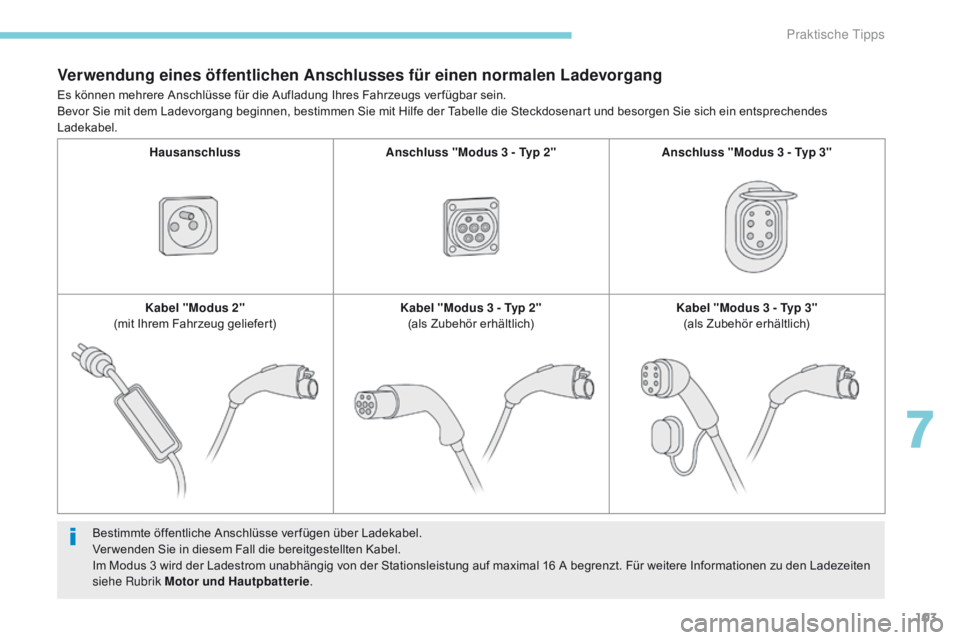

Verwendung eines öffentlichen Anschlusses für einen normalen Ladevorgang
Bestimmte öffentliche Anschlüsse ver fügen über Ladekabel.
Ver wenden Sie in diesem Fall die bereitgestellten Kabel.
Im Modus 3 wird der Ladestrom unabhängig von der Stationsleistung auf maximal 16 A begrenzt. Für weitere Informationen zu den Ladezeiten
siehe Rubrik Motor und Hautpbatterie.
Es können mehrere Anschlüsse für die Aufladung Ihres Fahrzeugs ver fügbar sein.
Bevor Sie mit dem Ladevorgang beginnen, bestimmen Sie mit Hilfe der Tabelle die Steckdosenart und besorgen Sie sich ein entsprechendes
Ladekabel.
Hausanschluss Anschluss "Modus 3 - Typ 2" Anschluss "Modus 3 - Typ 3"
Kabel "Modus 2"
(mit Ihrem Fahrzeug geliefert) Kabel "Modus 3 - Typ 2"
(als Zubehör erhältlich) Kabel "Modus 3 - Typ 3"
(als Zubehör erhältlich)
7
Praktische Tipps

104
Überprüfen Sie die Kompatibilität der
Ladestation und des Ladekabels mit
Ihrem Fahrzeug.F

D
rücken Sie auf die Verriegelung 4, um die
Abdeckung des Anschlusses zu öffnen.
F

V
ergewissern Sie sich, dass sich auf
dem Netzanschluss des Fahrzeugs keine
Fremdkörper befinden.

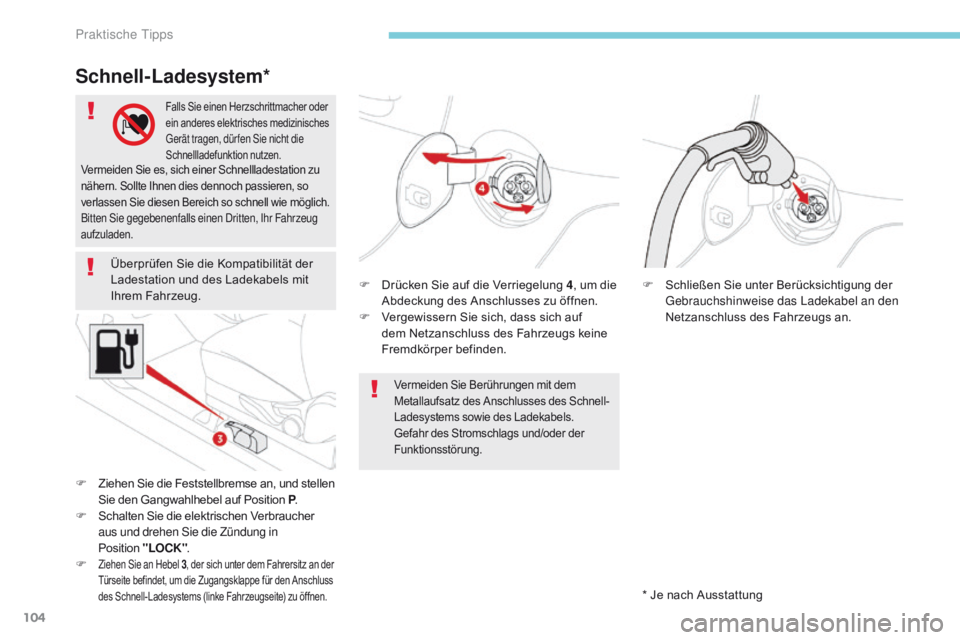

Schnell-Ladesystem*
F Ziehen Sie die Feststellbremse an, und stellen Sie den Gangwahlhebel auf Position P.
F

S
chalten Sie die elektrischen Verbraucher
aus und drehen Sie die Zündung in
Position
"

LOCK".
F

Ziehen Sie an Hebel 3 , der sich unter dem Fahrersitz an der
Türseite befindet, um die Zugangsklappe für den Anschluss
des Schnell-Ladesystems (linke Fahrzeugseite) zu öffnen.
Vermeiden Sie Berührungen mit dem
Metallaufsatz des Anschlusses des Schnell-
Ladesystems sowie des Ladekabels.
Gefahr des Stromschlags und/oder der
Funktionsstörung.
F Schließen Sie unter Berücksichtigung der Gebrauchshinweise das Ladekabel an den
Netzanschluss des Fahrzeugs an.
Falls Sie einen Herzschrittmacher oder
ein anderes elektrisches medizinisches
Gerät tragen, dür fen Sie nicht die
Schnellladefunktion nutzen.
Vermeiden Sie es, sich einer Schnellladestation zu
nähern. Sollte Ihnen dies dennoch passieren, so
verlassen Sie diesen Bereich so schnell wie möglich.
Bitten Sie gegebenenfalls einen Dritten, Ihr Fahrzeug
aufzuladen.
* Je nach Ausstattung
Praktische Tipps

105

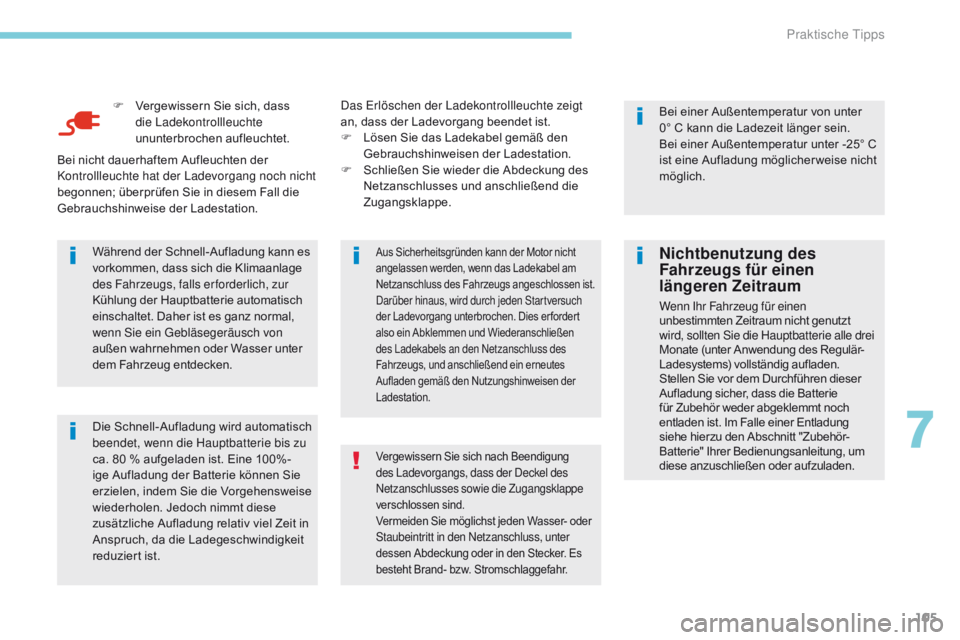

F Vergewissern Sie sich, dass die Ladekontrollleuchte
ununterbrochen aufleuchtet.
Die Schnell-Aufladung wird automatisch
beendet, wenn die Hauptbatterie bis zu
ca. 80 % aufgeladen ist. Eine 100%-
ige Aufladung der Batterie können Sie
erzielen, indem Sie die Vorgehensweise
wiederholen. Jedoch nimmt diese
zusätzliche Aufladung relativ viel Zeit in
Anspruch, da die Ladegeschwindigkeit
reduziert ist. Während der Schnell-Aufladung kann es
vorkommen, dass sich die Klimaanlage
des Fahrzeugs, falls er forderlich, zur
Kühlung der Hauptbatterie automatisch
einschaltet. Daher ist es ganz normal,
wenn Sie ein Gebläsegeräusch von
außen wahrnehmen oder Wasser unter
dem Fahrzeug entdecken.
Aus Sicherheitsgründen kann der Motor nicht
angelassen werden, wenn das Ladekabel am
Netzanschluss des Fahrzeugs angeschlossen ist.
Darüber hinaus, wird durch jeden Startversuch
der Ladevorgang unterbrochen. Dies er fordert
also ein Abklemmen und Wiederanschließen
des Ladekabels an den Netzanschluss des
Fahrzeugs, und anschließend ein erneutes
Aufladen gemäß den Nutzungshinweisen der
Ladestation.
Bei einer Außentemperatur von unter
0° C kann die Ladezeit länger sein.
Bei einer Außentemperatur unter -25° C
ist eine Aufladung möglicher weise nicht
möglich.
Bei nicht dauerhaftem Aufleuchten der
Kontrollleuchte hat der Ladevorgang noch nicht
begonnen; überprüfen Sie in diesem Fall die
Gebrauchshinweise der Ladestation. Das Erlöschen der Ladekontrollleuchte zeigt
an, dass der Ladevorgang beendet ist.
F

L

ösen Sie das Ladekabel gemäß den
Gebrauchshinweisen der Ladestation.
F

S

chließen Sie wieder die Abdeckung des
Netzanschlusses und anschließend die
Zugangsklappe.
Vergewissern Sie sich nach Beendigung
des Ladevorgangs, dass der Deckel des
Netzanschlusses sowie die Zugangsklappe
verschlossen sind.
Vermeiden Sie möglichst jeden Wasser- oder
Staubeintritt in den Netzanschluss, unter
dessen Abdeckung oder in den Stecker. Es
besteht Brand- bzw. Stromschlaggefahr.
Nichtbenutzung des
Fahrzeugs für einen
längeren Zeitraum
Wenn Ihr Fahrzeug für einen
unbestimmten Zeitraum nicht genutzt
wird, sollten Sie die Hauptbatterie alle drei
Monate (unter Anwendung des Regulär-
Ladesystems) vollständig aufladen.
Stellen Sie vor dem Durchführen dieser
Aufladung sicher, dass die Batterie
für Zubehör weder abgeklemmt noch
entladen ist. Im Falle einer Entladung
siehe hierzu den Abschnitt "Zubehör-
Batterie" Ihrer Bedienungsanleitung, um
diese anzuschließen oder aufzuladen.
7
Praktische Tipps

106

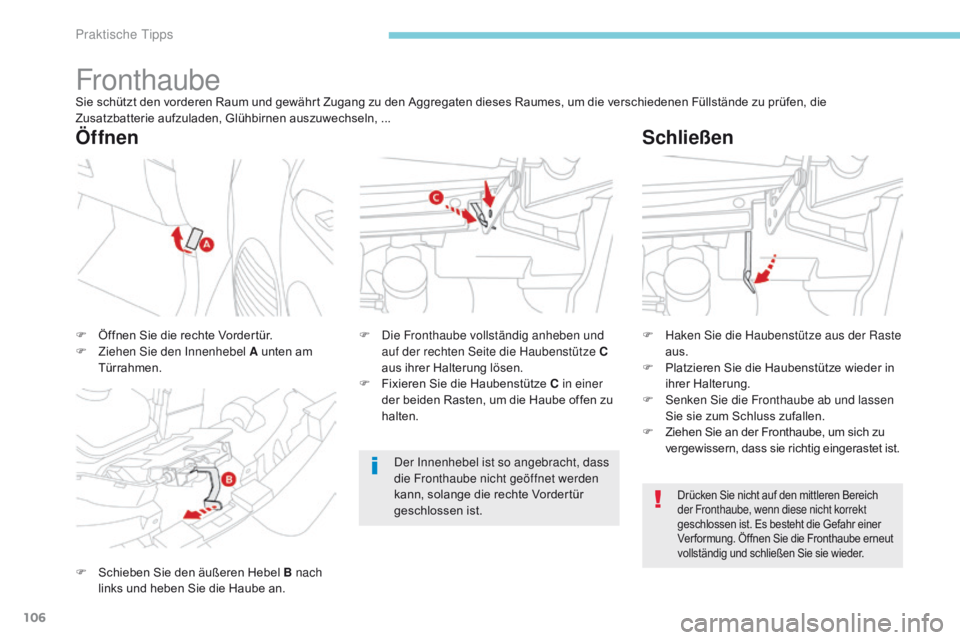

FronthaubeSie schützt den vorderen Raum und gewährt Zugang zu den Aggregaten dieses Raumes, um die verschiedenen Füllstände zu prüfen, die
Zusatzbatterie aufzuladen, Glühbirnen auszuwechseln, ...
F
S
chieben Sie den äußeren Hebel B nach
links und heben Sie die Haube an. F

D
ie Fronthaube vollständig anheben und
auf der rechten Seite die Haubenstütze C
aus ihrer Halterung lösen.
F

F
ixieren Sie die Haubenstütze C in einer
der beiden Rasten, um die Haube offen zu
halten.
F

Ö
ffnen Sie die rechte Vordertür.
F

Z
iehen Sie den Innenhebel A unten am
Türrahmen.
Öffnen Schließen
F Haken Sie die Haubenstütze aus der Raste
aus.
F

P
latzieren Sie die Haubenstütze wieder in
ihrer Halterung.
F

S
enken Sie die Fronthaube ab und lassen
Sie sie zum Schluss zufallen.
F
Z

iehen Sie an der Fronthaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Drücken Sie nicht auf den mittleren Bereich
der Fronthaube, wenn diese nicht korrekt
geschlossen ist. Es besteht die Gefahr einer
Ver formung. Öffnen Sie die Fronthaube erneut
vollständig und schließen Sie sie wieder.
Der Innenhebel ist so angebracht, dass
die Fronthaube nicht geöffnet werden
kann, solange die rechte Vordertür
geschlossen ist.
Praktische Tipps

107

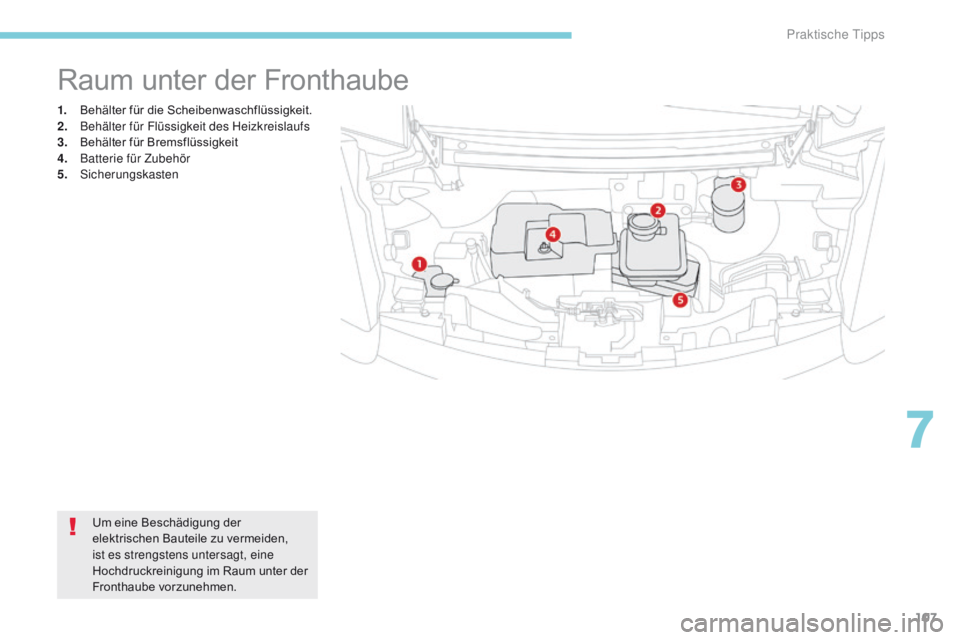

1. Behälter für die Scheibenwaschflüssigkeit.
2. Behälter für Flüssigkeit des Heizkreislaufs
3.
B

ehälter für Bremsflüssigkeit
4.
B

atterie für Zubehör
5.


Sicherungskasten
Raum unter der Fronthaube
Um eine Beschädigung der
elektrischen Bauteile zu vermeiden,
ist es strengstens untersagt, eine
Hochdruckreinigung im Raum unter der
Fronthaube vorzunehmen.
7
Praktische Tipps

108
KofferraumUnter dem Bodenbelag des Kofferraums haben Sie Zugang zum Kühlmittelbehälter.
F
Ö
ffnen Sie den Kofferraum.
F

L
ösen Sie das Klebeband zur Befestigung
des Teppichs.
F

E
ntfernen Sie den Kofferraumbodenbelag. F

L
ösen Sie die vier Flügelschrauben.
F

E
ntfernen Sie die Schutzabdeckung.F

P
rüfen Sie den Füllstand der
Kühlflüssigkeit und füllen Sie bei Bedar f
nach.
Für weitere Informationen zu
den Füllstandskontrollen siehe
entsprechende Rubrik.
Halten Sie bei Arbeiten in
diesem Bereich unbedingt die
Sicherheitsvorschriften ein, die auf den
Etiketten vermerkt sind.
Praktische Tipps

109

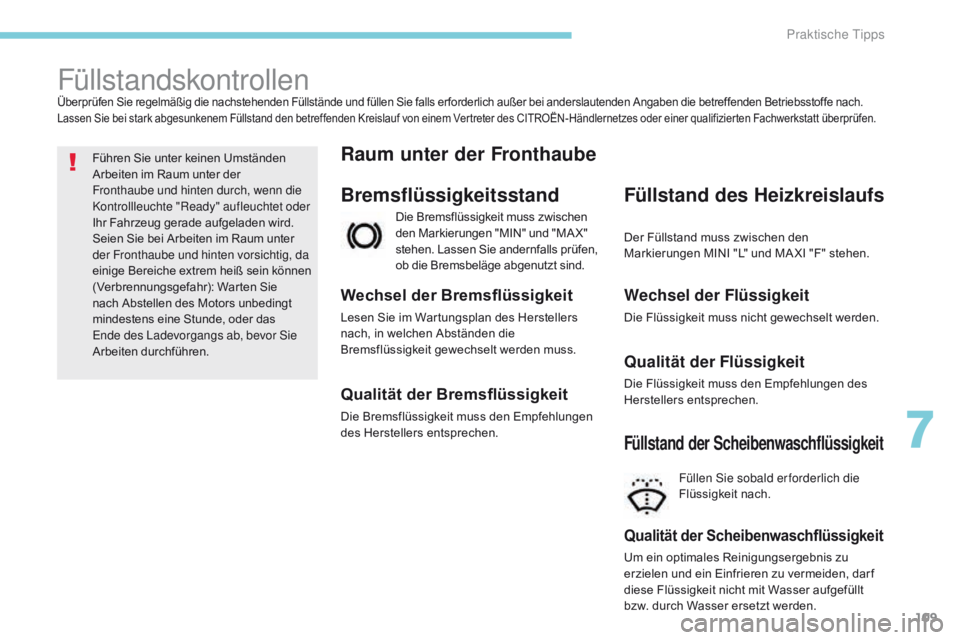

FüllstandskontrollenÜberprüfen Sie regelmäßig die nachstehenden Füllstände und füllen Sie falls er forderlich außer bei anderslautenden Angaben die betreffenden Betriebsstoffe nach.Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.
Führen Sie unter keinen Umständen
Arbeiten im Raum unter der
Fronthaube und hinten durch, wenn die
Kontrollleuchte "Ready" aufleuchtet oder
Ihr Fahrzeug gerade aufgeladen wird.
Seien Sie bei Arbeiten im Raum unter
der Fronthaube und hinten vorsichtig, da
einige Bereiche extrem heiß sein können
(Verbrennungsgefahr): Warten Sie
nach Abstellen des Motors unbedingt
mindestens eine Stunde, oder das
Ende des Ladevorgangs ab, bevor Sie
Arbeiten durchführen.
Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss zwischen
den Markierungen "MIN" und "MA X"
stehen. Lassen Sie andernfalls prüfen,
ob die Bremsbeläge abgenutzt sind.
Wechsel der Bremsflüssigkeit
Lesen Sie im Wartungsplan des Herstellers
nach, in welchen Abständen die
Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Raum unter der FronthaubeFüllstand des Heizkreislaufs
Wechsel der Flüssigkeit
Die Flüssigkeit muss nicht gewechselt werden.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen. Der Füllstand muss zwischen den
Markierungen MINI "L" und MA XI "F" stehen.
Füllstand der Scheibenwaschflüssigkeit
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Qualität der Scheibenwaschflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f
diese Flüssigkeit nicht mit Wasser aufgefüllt
bzw. durch Wasser ersetzt werden.
7
Praktische Tipps

110

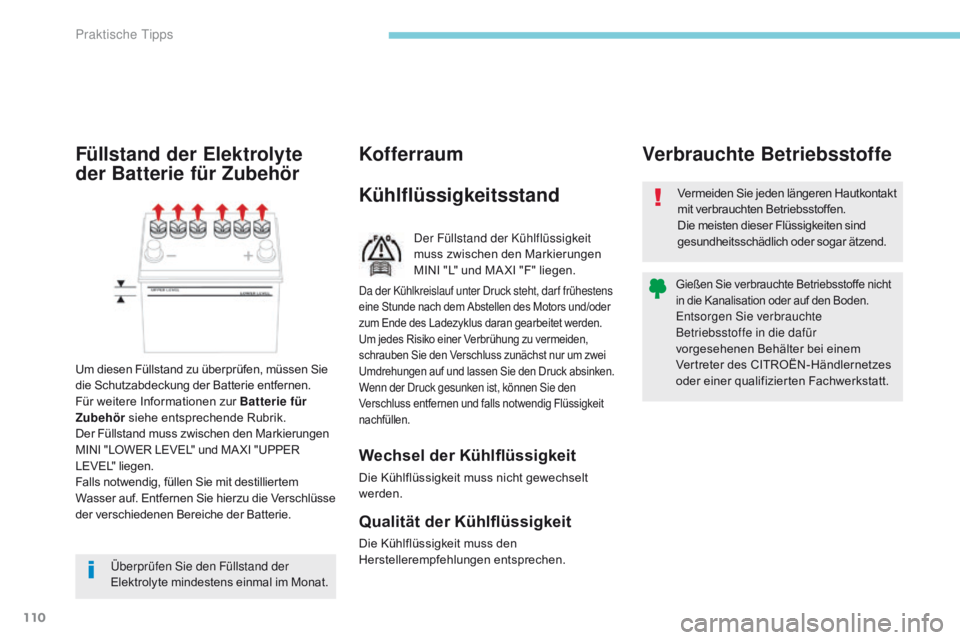

Der Füllstand der Kühlflüssigkeit
muss zwischen den Markierungen
MINI "L" und MA XI "F" liegen.
KühlflüssigkeitsstandVermeiden Sie jeden längeren Hautkontakt
mit verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie verbrauchte Betriebsstoffe nicht
in die Kanalisation oder auf den Boden.
Entsorgen Sie verbrauchte
Betriebsstoffe in die dafür
vorgesehenen Behälter bei einem
Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt.
Verbrauchte Betriebsstoffe
Kofferraum
Wechsel der Kühlflüssigkeit
Die Kühlflüssigkeit muss nicht gewechselt
werden.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den
Herstellerempfehlungen entsprechen.
Da der Kühlkreislauf unter Druck steht, darf frühestens
eine Stunde nach dem Abstellen des Motors und/oder
zum Ende des Ladezyklus daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der Druck gesunken ist, können Sie den
Verschluss entfernen und falls notwendig Flüssigkeit
nachfüllen.
Füllstand der Elektrolyte
der Batterie für Zubehör
Um diesen Füllstand zu überprüfen, müssen Sie
die Schutzabdeckung der Batterie entfernen.
Für weitere Informationen zur Batterie für
Zubehör siehe entsprechende Rubrik.
Der Füllstand muss zwischen den Markierungen
MINI "LOWER LEVEL" und MA XI "UPPER
LEVEL" liegen.
Falls notwendig, füllen Sie mit destilliertem
Wasser auf. Entfernen Sie hierzu die Verschlüsse
der verschiedenen Bereiche der Batterie.
Überprüfen Sie den Füllstand der
Elektrolyte mindestens einmal im Monat.
Praktische Tipps
