2017 CITROEN C-ZERO Betriebsanleitungen (in German)

127
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

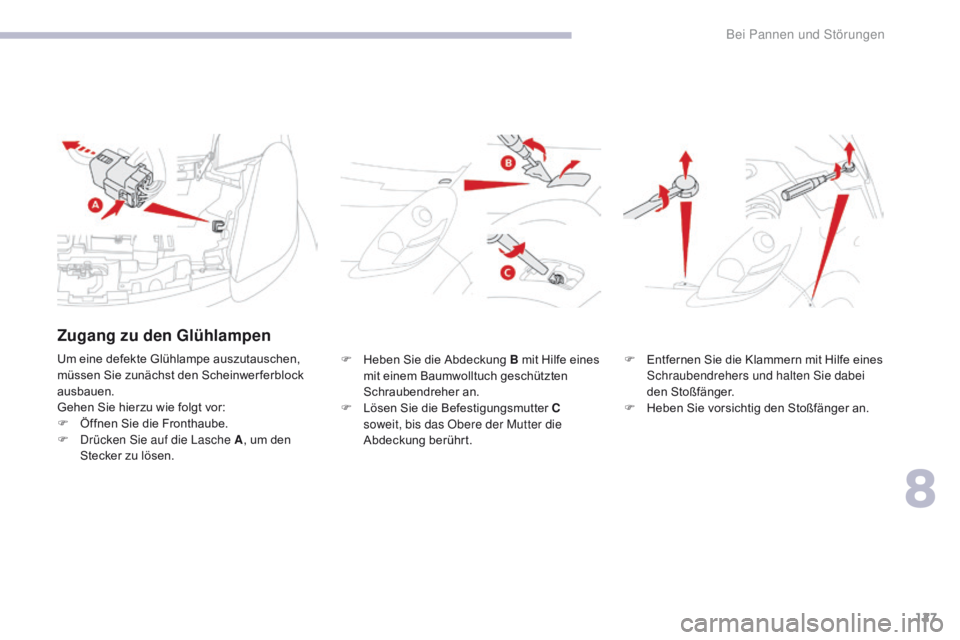

F Heben Sie die Abdeckung B mit Hilfe eines mit einem Baumwolltuch geschützten
Schraubendreher an.
F

L
ösen Sie die Befestigungsmutter C
soweit, bis das Obere der Mutter die
Abdeckung berührt. F
E ntfernen Sie die Klammern mit Hilfe eines
Schraubendrehers und halten Sie dabei
den Stoßfänger.
F

H
eben Sie vorsichtig den Stoßfänger an.
Um eine defekte Glühlampe auszutauschen,
müssen Sie zunächst den Scheinwer ferblock
ausbauen.
Gehen Sie hierzu wie folgt vor:
F

Ö

ffnen Sie die Fronthaube.
F

D

rücken Sie auf die Lasche A , um den
Stecker zu lösen.
Zugang zu den Glühlampen
8
Bei Pannen und Störungen

128
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

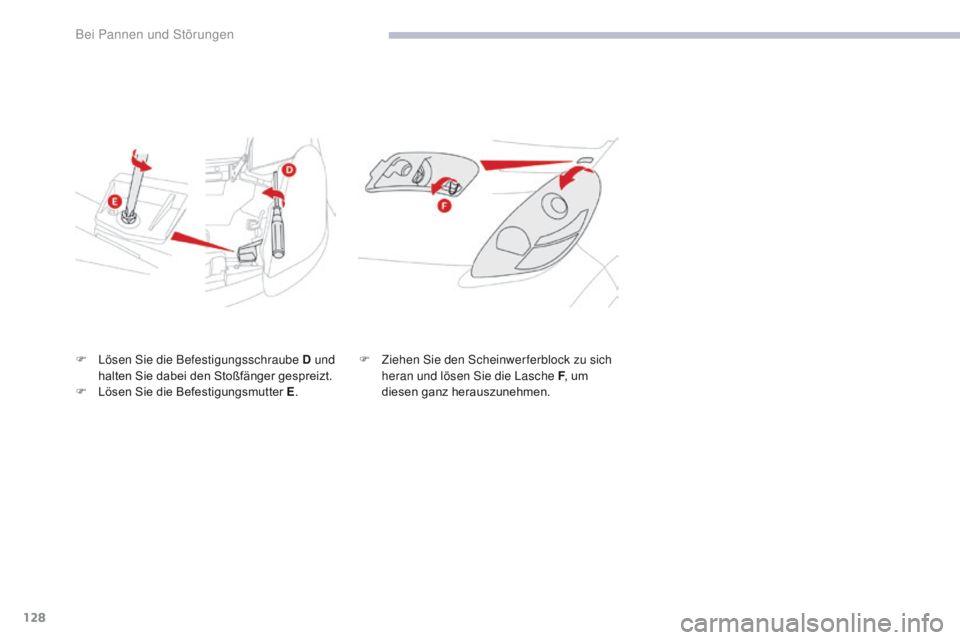

F Lösen Sie die Befestigungsschraube D und halten Sie dabei den Stoßfänger gespreizt.
F

L
ösen Sie die Befestigungsmutter E .F
Z iehen Sie den Scheinwerferblock zu sich
heran und lösen Sie die Lasche F , um
diesen ganz herauszunehmen.
Bei Pannen und Störungen

129
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

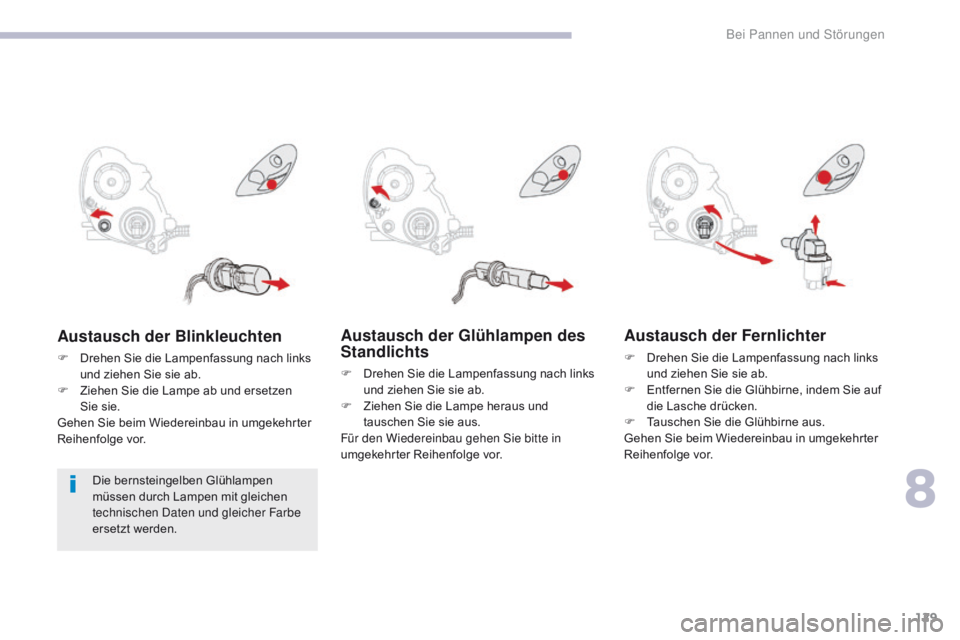

Austausch der Glühlampen des
Standlichts
F Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab.
F

Z
iehen Sie die Lampe heraus und
tauschen Sie sie aus.
Für den Wiedereinbau gehen Sie bitte in
umgekehrter Reihenfolge vor.
Austausch der Fernlichter
F Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab.
F

E
ntfernen Sie die Glühbirne, indem Sie auf
die Lasche drücken.
F

T
auschen Sie die Glühbirne aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der Blinkleuchten
F Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab.
F

Z
iehen Sie die Lampe ab und ersetzen
Sie
sie.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Die bernsteingelben Glühlampen
müssen durch Lampen mit gleichen
technischen Daten und gleicher Farbe
ersetzt werden.
8
Bei Pannen und Störungen

130
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

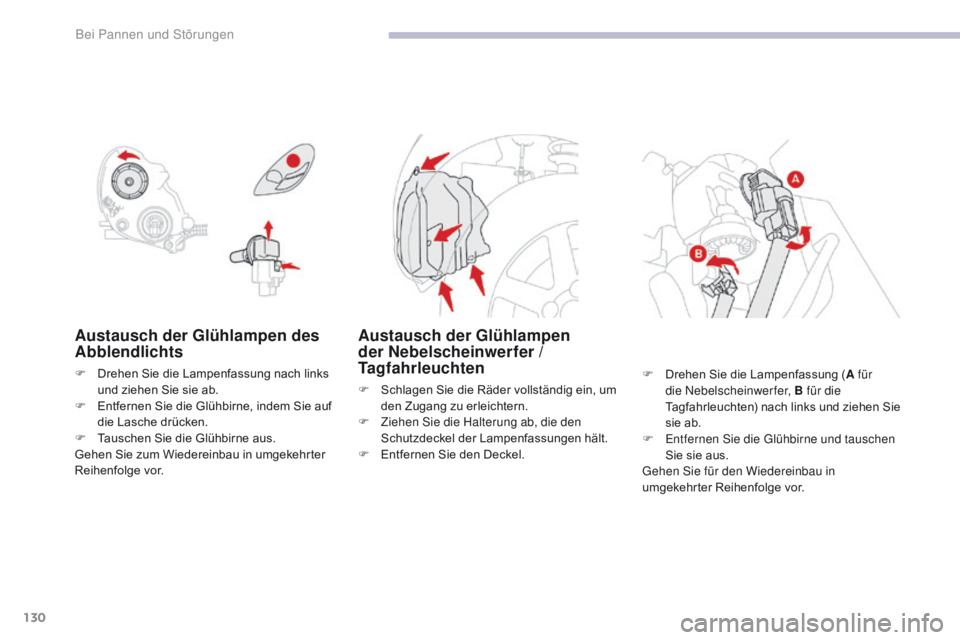

Austausch der Glühlampen des
Abblendlichts
F Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab.
F

E
ntfernen Sie die Glühbirne, indem Sie auf
die Lasche drücken.
F

T
auschen Sie die Glühbirne aus.
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der Glühlampen
der Nebelscheinwerfer /
Tagfahrleuchten
F Schlagen Sie die Räder vollständig ein, um den Zugang zu erleichtern.
F

Z
iehen Sie die Halterung ab, die den
Schutzdeckel der Lampenfassungen hält.
F

E
ntfernen Sie den Deckel. F
D rehen Sie die Lampenfassung (
A für
die Nebelscheinwerfer, B für die
Tagfahrleuchten) nach links und ziehen Sie
sie ab.
F

E
ntfernen Sie die Glühbirne und tauschen
Sie sie aus.
Gehen Sie für den Wiedereinbau in
umgekehrter Reihenfolge vor.
Bei Pannen und Störungen

131
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

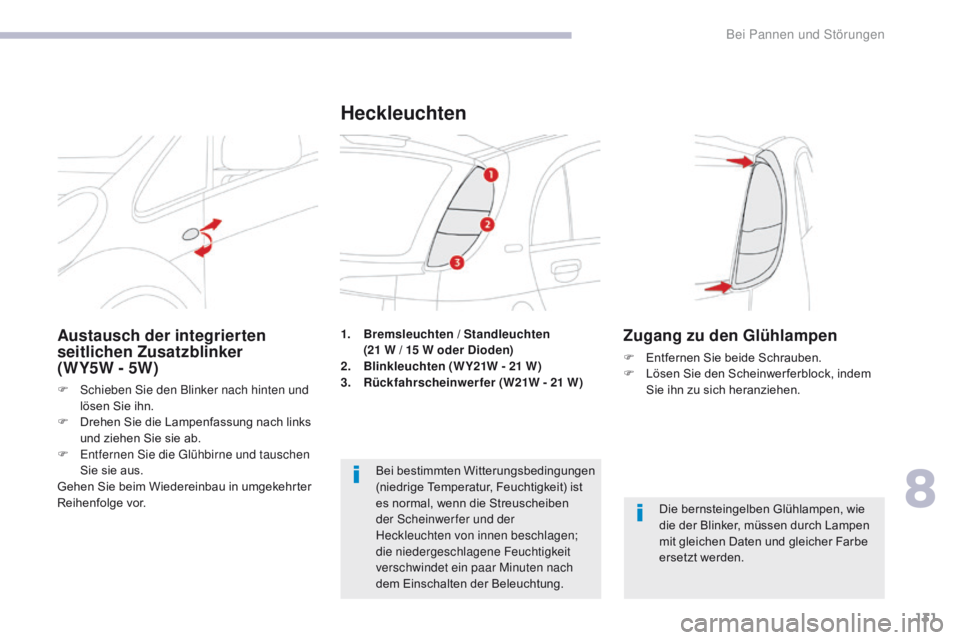

1. Bremsleuchten / Standleuchten (21 W / 15 W oder Dioden)
2.
B

linkleuchten (W Y21W - 21 W)
3.
R

ückfahrscheinwer fer (W21W - 21 W)
Heckleuchten
Die bernsteingelben Glühlampen, wie
die der Blinker, müssen durch Lampen
mit gleichen Daten und gleicher Farbe
ersetzt werden.
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben
der Scheinwerfer und der
Heckleuchten von innen beschlagen;
die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach
dem Einschalten der Beleuchtung.
Austausch der integrierten
seitlichen Zusatzblinker
(WY5W - 5W)
F Schieben Sie den Blinker nach hinten und
lösen Sie ihn.
F

D
rehen Sie die Lampenfassung nach links
und ziehen Sie sie ab.
F

E
ntfernen Sie die Glühbirne und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Zugang zu den Glühlampen
F Entfernen Sie beide Schrauben.
F L ösen Sie den Scheinwer ferblock, indem
Sie ihn zu sich heranziehen.
8
Bei Pannen und Störungen

132
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

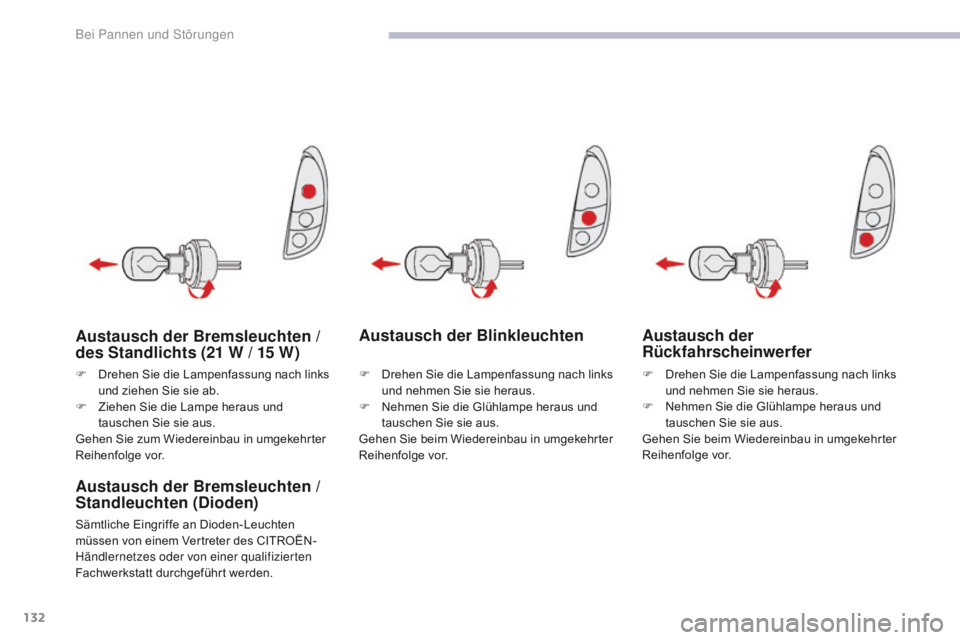

Austausch der Blinkleuchten
Austausch der Bremsleuchten /
Standleuchten (Dioden)
Sämtliche Eingriffe an Dioden-Leuchten
müssen von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt durchgeführt werden.
Austausch der
Rückfahrscheinwerfer
Austausch der Bremsleuchten /
des Standlichts (21

W / 15

W)
F Drehen Sie die Lampenfassung nach links
und ziehen Sie sie ab.
F

Z
iehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor. F
D rehen Sie die Lampenfassung nach links
und nehmen Sie sie heraus.
F

N
ehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F
D rehen Sie die Lampenfassung nach links
und nehmen Sie sie heraus.
F

N
ehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Bei Pannen und Störungen

133
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

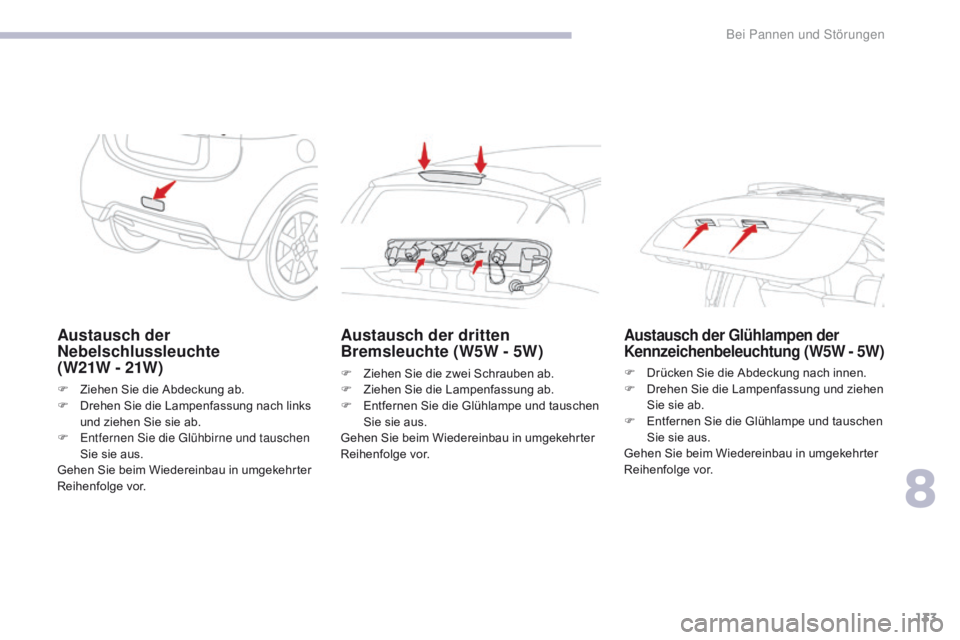

Austausch der
Nebelschlussleuchte
( W21W - 21W )
F Ziehen Sie die Abdeckung ab.
F D rehen Sie die Lampenfassung nach links
und ziehen Sie sie ab.
F

E
ntfernen Sie die Glühbirne und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der dritten
Bremsleuchte (W5W - 5W)
F Ziehen Sie die zwei Schrauben ab.
F Z iehen Sie die Lampenfassung ab.
F

E
ntfernen Sie die Glühlampe und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W - 5W)
F Drücken Sie die Abdeckung nach innen.
F D rehen Sie die Lampenfassung und ziehen
Sie sie ab.
F

E
ntfernen Sie die Glühlampe und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
8
Bei Pannen und Störungen

134
C-Zero_de_Chap08_en-cas-de-panne_ed01-2016

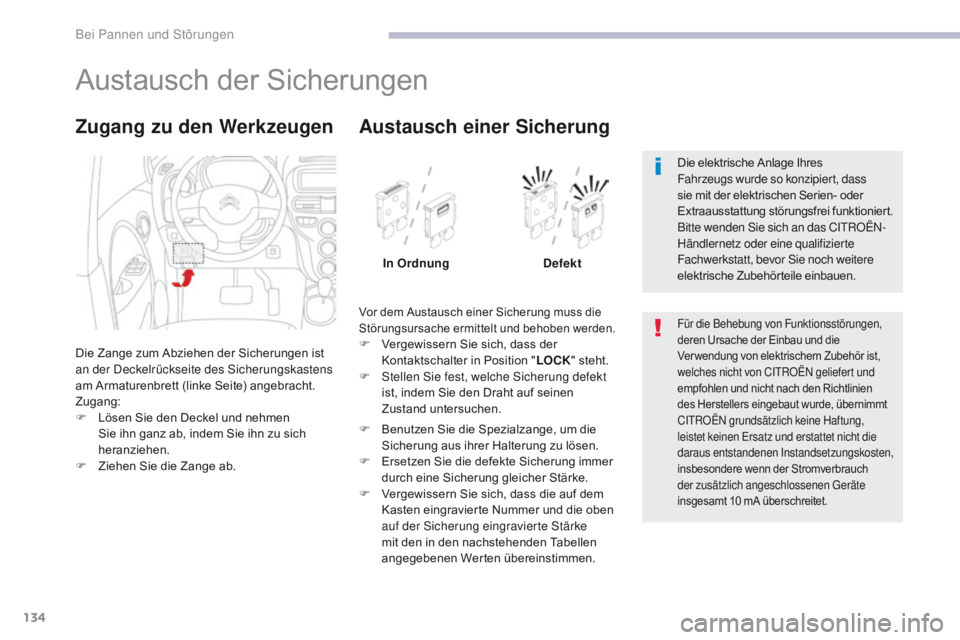

Austausch der Sicherungen
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett (linke Seite) angebracht.
Zugang:
F
L
ösen Sie den Deckel und nehmen
Sie ihn ganz ab, indem Sie ihn zu sich
heranziehen.
F

Z
iehen Sie die Zange ab.
Zugang zu den Werkzeugen
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F Vergewissern Sie sich, dass der Kontaktschalter in Position " LOCK" steht.
F

S
tellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen
Zustand untersuchen.
Austausch einer Sicherung
In Ordnung Defekt
F

B
enutzen Sie die Spezialzange, um die
Sicherung aus ihrer Halterung zu lösen.
F

E
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.
F

V
ergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von CITROËN geliefert und
empfohlen und nicht nach den Richtlinien
des Herstellers eingebaut wurde, übernimmt
CITROËN grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn der Stromverbrauch
der zusätzlich angeschlossenen Geräte
insgesamt 10 mA überschreitet.
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder
Extraausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt, bevor Sie noch weitere
elektrische Zubehörteile einbauen.
