159

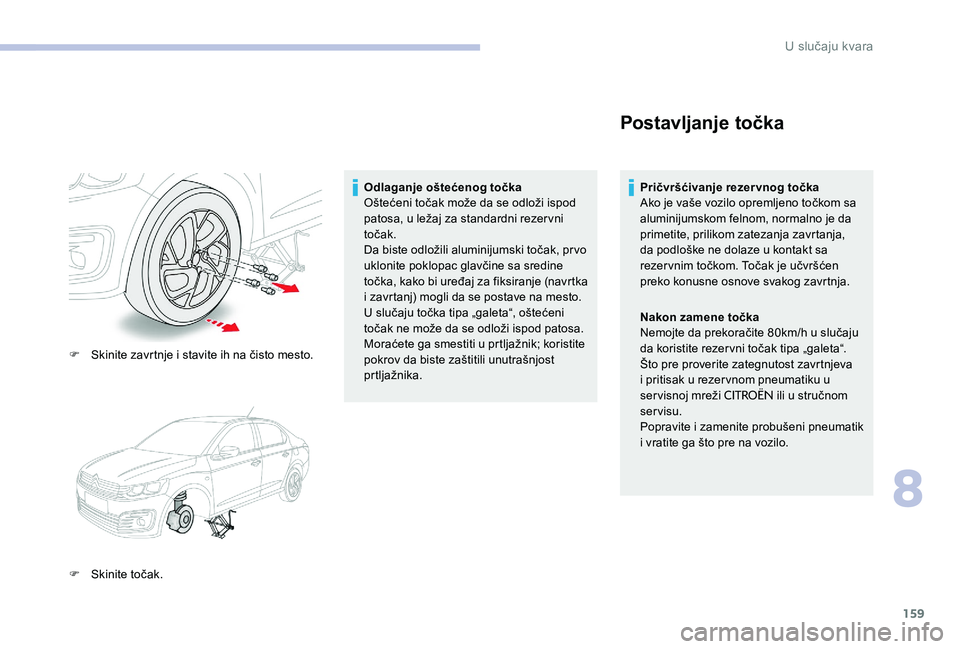

F Skinite zavrtnje i stavite ih na čisto mesto.
F
S
kinite točak. Odlaganje oštećenog točka
Oštećeni točak može da se odloži ispod
patosa, u ležaj za standardni rezervni
točak.
Da biste odložili aluminijumski točak, prvo
uklonite poklopac glavčine sa sredine
točka, kako bi uređaj za fiksiranje (navrtka
i zavrtanj) mogli da se postave na mesto.
U slučaju točka tipa „galeta“, oštećeni
točak ne može da se odloži ispod patosa.
Moraćete ga smestiti u prtljažnik; koristite
pokrov da biste zaštitili unutrašnjost
prtljažnika.
Postavljanje točka
Pričvršćivanje rezer vnog točka
Ako je vaše vozilo opremljeno točkom sa
aluminijumskom felnom, normalno je da
primetite, prilikom zatezanja zavrtanja,
da podloške ne dolaze u kontakt sa
rezervnim točkom. Točak je učvršćen
preko konusne osnove svakog zavrtnja.
Nakon zamene točka
Nemojte da prekoračite 80km/h u slučaju
da koristite rezervni točak tipa „galeta“.
Što pre proverite zategnutost zavrtnjeva
i pritisak u rezervnom pneumatiku u
servisnoj mreži
CITROËN ili u stručnom
servisu.
Popravite i zamenite probušeni pneumatik
i vratite ga što pre na vozilo.
8
8VOX

160
Spisak radnji
F Postavite točak na mesto na glavčinu.
F Z avrnite zavrtnje rukom do kraja.
F

I
zvršite predzatezanje zavrtnja samo
pomoću ključa za točkove 1 .F
P onovo spustite potpuno vozilo.
F S klopite dizalicu 2 i odvojite je.F
Z ategnite zavrtnje samo pomoću ključa za
točkove 1 .
F

P
onovo postavite poklopce zavrtanja točka
(točkovi sa aluminijumskom felnom).
F

V
ratite alat u kutiju za alat.
U slučaju kvara

161
Zamena sijalice
Svetla imaju sočiva izrađena od
polikarbonata i obložena zaštitnim slojem:
F
n
emojte da ih čistite suvom
ili abrazivnom krpom, niti
deterdžentom ili razređivačem,
F

u
potrebite sunđer i vodu sa
sapunicom ili neki proizvod neutralne
pH vrednosti,
F

k
ada perete prljavštinu pod visokim
pritiskom, nemojte držati mlaznicu
usmerenu na svetla i njihove ivice da
ne biste oštetili zaštitni sloj i zaptivke.
Pre zamene sijalice svetla treba da ugasiti
nekoliko minuta ranije (postoji rizik od
težih opekotina).
F

N
e dodirujte sijalicu prstima, nego
koristite meku krpicu koja ne ostavlja
dlačice.
Veoma je važno da se koristi samo
antiultraljubičasti (UV) tip sijalica kako ne
bi došlo do oštećenja svetla.
Uvek zamenite neispravnu sijalicu novom
sijalicom istog tipa i istih karakteristika. U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na unutrašnjoj površini stakala
prednjih i zadnjih svetala je normalno; ona
će nestati nekoliko minuta nakon paljenja
svetala.Prednja svetla
Halogena svetla
1
Pokazivači pravca (PY21W).
2 Duga svetla (H1).
3 Oborena svetla (H7LL).
4 Poziciona svetla (W5W).
Halogena svetla sa dnevnim
svetlima i svetlima za maglu
1Pokazivači pravca (PY21W).
2 Duga svetla (H1).
3 Oborena svetla (H7LL).
4 Dnevna svetla/poziciona svetla (LED).
5 Svetla za maglu (H11).
LED diode
Za zamenu ovog tipa svetala obratite se
ovlašćenom servisu
CITROËN ili serviseru
stručnog servisa.
8
U slučaju kvara

162
Pokazivači pravca (migavci)
Brže treptanje lampice pokazivača pravca
(levog ili desnog) ukazuje da neka od
sijalica na odgovarajućoj strani ne radi.Sijalice boje ćilibara kao što su sijalice
za pokazivače pravca zamenjuju se
sijalicama identične boje i identičnih
karakteristika.
Prilikom ponovnog postavljanja veoma
pažljivo zatvorite zaštitni poklopac da
biste obezbedili dobro zaptivanje lampice.
F

O
krenite priključak za četvrt kruga u smeru
suprotnom od smera kazaljki na satu.
F

I
zvucite priključak sijalice.
F

S
kinite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Duga svetla
F Pritiskom na jezičak izvadite zaštitni poklopac.
F

O
tkačite jedinicu modula nosača.
F

I
zvucite priključak sijalice.
F

S
kinite sijalicu i zamenite je.
Prilikom vraćanja, ponovo postavite jedinicu u
kućište i ponovo je zakačite.
Uverite se da ste zaštitni poklopac ponovo
postavili sa jezičkom okrenutim na gore.
U slučaju kvara

163
Oborena svetla
F Izvucite zaštitni poklopac tako što ćete povući jezičak.
F

G
urnite čitav modul prema nosaču da
biste otkačili jedan od dva elementa za
pričvršćivanje.
F

K
ada otkačite prvi jezičak, oslobodite i
drugi jezičak.
F

I
zvucite priključak sijalice.
F

S
kinite sijalicu i zamenite je.
Prilikom vraćanja, postavite jedinicu u kućište i
gurajte dok se dva jezička ne „zakače“.
Uverite se da ste zaštitni poklopac ponovo
postavili sa jezičkom okrenutim na gore.
Poziciona svetla
F Pritiskom na jezičak izvadite zaštitni poklopac.
F

I
zvucite priključak sijalice.
F

S
kinite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Uverite se da ste zaštitni poklopac ponovo
postavili sa jezičkom okrenutim na gore.
Svetla za maglu
F Uvucite pljosnati šrafciger između lampice i kućišta.
F

G
urnite i podignite kao polugom da biste
otkačili kućište.
F

U
klonite dva zavrtnja za pritezanje sa
modula.
F

I
zvadite modul iz ležišta.
8
U slučaju kvara

164
F Pritisnite kopču za zaključavanje i otkačite konektor.
F

O
dvrnite nosač sijalice za četvrt kruga u
smeru suprotnom od smera kazaljki na
satu.
F

S
kinite nosač sijalice.
F

S
kinite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
U slučaju poteškoća oko zamene ovih
sijalica, obratite se servisnoj mreži
CITROËN ili serviseru stručnog servisa.
Bočni repetitori pokazivača
pravca
F Uvucite odvrtku prema centru treptača, između treptača i osnove.
F

G
urnite repetitor odvrtkom kao polugom i
izvucite ga.
F

S
kinite žice sa repetitora.
F

Z
amenite modul.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom. Obratite se mreži
CITROËN ili stručnom
servisu radi nabake modula.
8VOX

165
Zadnja svetla
1Kočnica/poziciona svetla (P21/5W).
2 Pokazivači pravca (PY21W).
3 Svetla za kretanje unazad (W16W).
4 Svetlo za maglu (P21/5W). Ove sijalice se menjaju preko unutrašnje strane
prtljažnika:
F

O
tvorite prtljažnik.
F
U
klonite pristupnu rešetku sa odgovarajuće
bočne unutrašnje oplate.
F
I
sključite konektor svetla.
F
O
labavite i uklonite zavrtanj.
F

S
a spoljašnje strane, oprezno uklonite
jedinicu osvetljenja iz njenog kućišta. F
U klonite četiri zavrtnja i podignite držač
sijalice.
F

O
krenite pregorelu sijalicu za četvrt kruga i
zamenite je.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Vodite računa da ubacite sijalicu po njenim
vođicama, držeći je pritom u ravni sa vozilom.
Pritegnite dovoljno da osigurate držanje, ali da
pritom ne oštetite sijalicu.
8
U slučaju kvara

166
Treće stop svetlo
Sa zadnjih sedišta morate pristupiti kutiji koja
se nalazi na zadnjoj polici:
F
P
ovucite poklopac kućišta prema sebi i
nagore da biste ga skinuli.
F

O
tkačite priključak za sijalicu. F
O

tkačite nosač sijalice tako što ćete podići
dva elementa za pričvršćivanje i uklonite ga.
F
Z

amenite neispravnu sijalicu.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Proverite da li je poklopac kućišta pravilno
postavljen na nosač pre nego što ga
prikačite elementima za pričvršćivanje.
Zamena sijalice za registarske
tablice (W5W)
F Ubacite tanak odvijač u jednu od spoljnih rupa prozirnog omotača.
F

P
ovucite ga ka spolja da biste ga otkačili i
skinuli.
F

I
zvucite neispravnu sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
(W5W)
