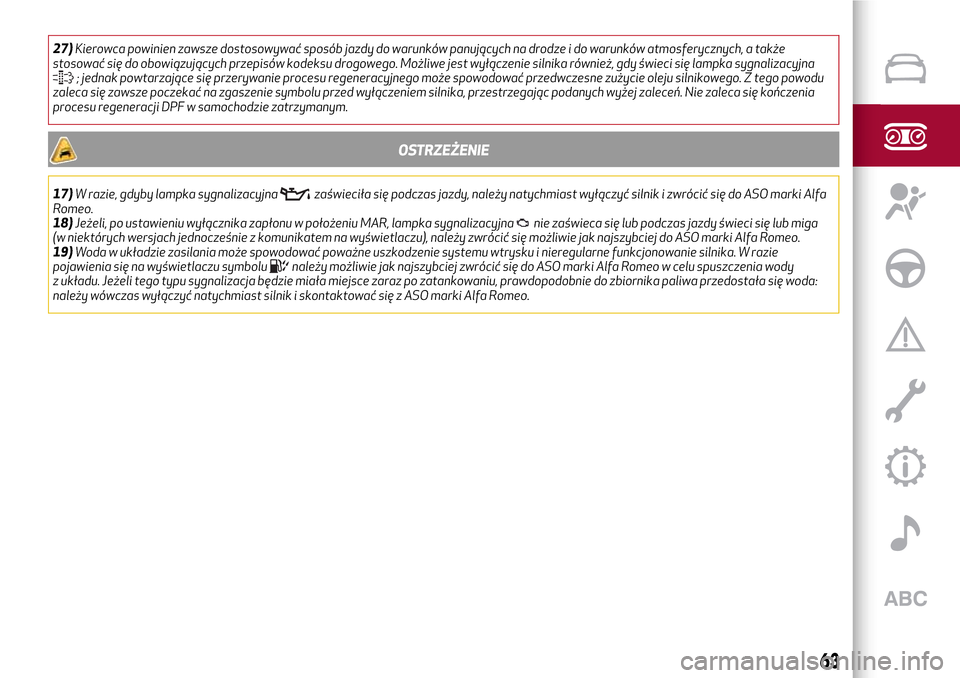

27)Kierowca powinien zawsze dostosowywać sposób jazdy do warunków panujących na drodze i do warunków atmosferycznych, a także
stosować się do obowiązujących przepisów kodeksu drogowego. Możliwe jest wyłączenie silnika również, gdy świeci się lampka sygnalizacyjna
; jednak powtarzające się przerywanie procesu regeneracyjnego może spowodować przedwczesne zużycie oleju silnikowego. Z tego powodu
zaleca się zawsze poczekać na zgaszenie symbolu przed wyłączeniem silnika, przestrzegając podanych wyżej zaleceń. Nie zaleca się kończenia
procesu regeneracji DPF w samochodzie zatrzymanym.
OSTRZEŻENIE
17)W razie, gdyby lampka sygnalizacyjnazaświeciła się podczas jazdy, należy natychmiast wyłączyć silnik i zwrócić się do ASO marki Alfa
Romeo.
18)Jeżeli, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjna
nie zaświeca się lub podczas jazdy świeci się lub miga
(w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
19)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolu
należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo w celu spuszczenia wody
z układu. Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda:
należy wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Alfa Romeo.
63

64

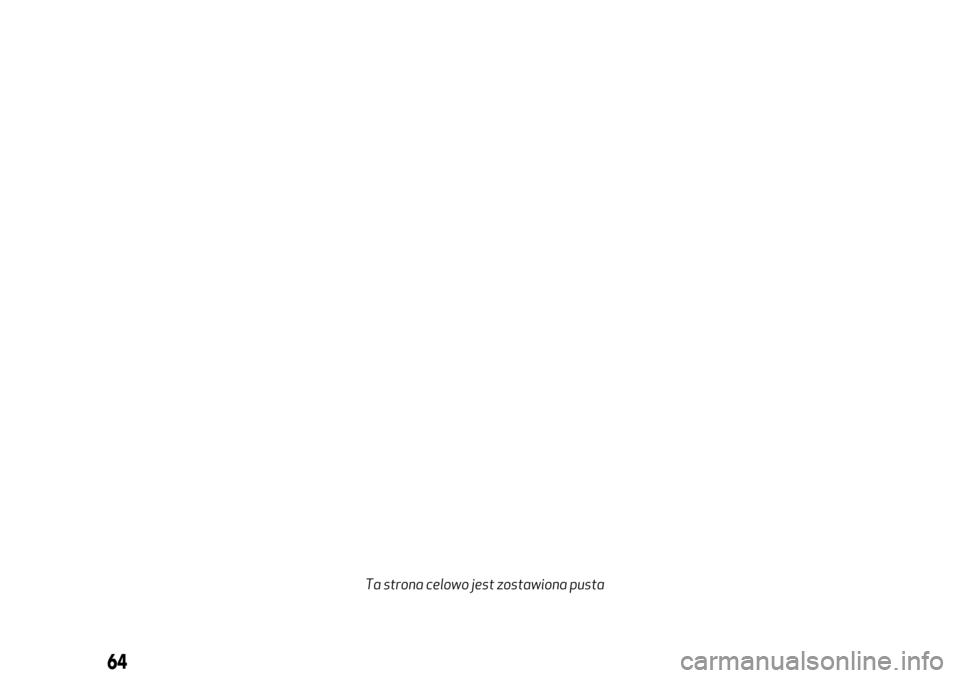

Ta strona celowo jest zostawiona pusta

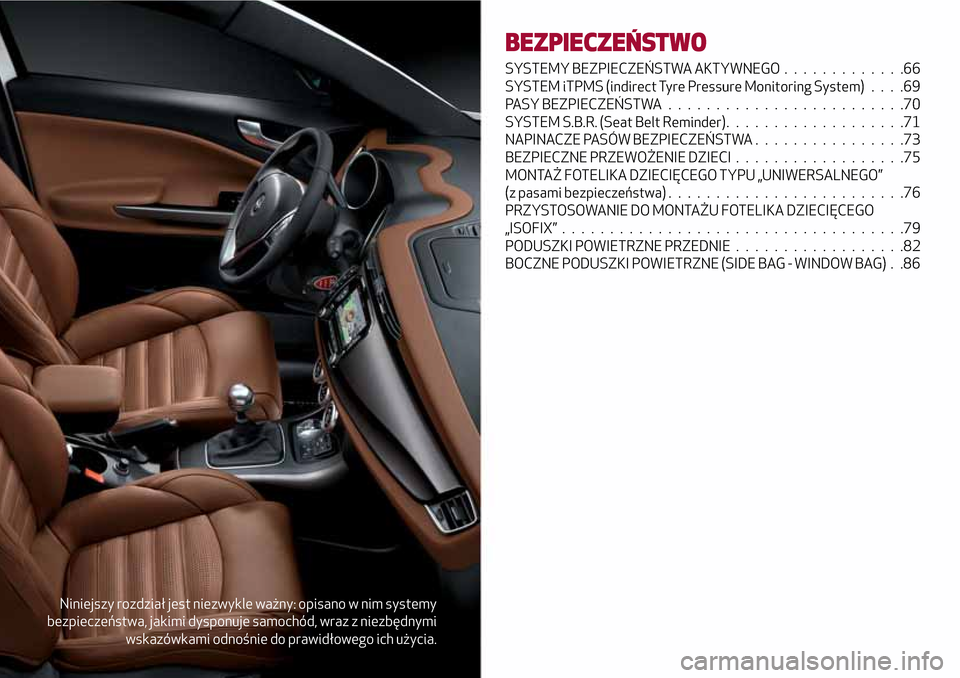

Niniejszy rozdział jest niezwykle ważny: opisano w nim systemy
bezpieczeństwa, jakimi dysponuje samochód, wraz z niezbędnymi
wskazówkami odnośnie do prawidłowego ich użycia.
BEZPIECZEŃSTWO
SYSTEMY BEZPIECZEŃSTWA AKTYWNEGO.............66
SYSTEM iTPMS (indirect Tyre Pressure Monitoring System)....69
PASY BEZPIECZEŃSTWA . ........................70
SYSTEM S.B.R. (Seat Belt Reminder) . ..................71
NAPINACZE PASÓW BEZPIECZEŃSTWA . . . . ............73
BEZPIECZNE PRZEWOŻENIE DZIECI . . . . . . . ...........75
MONTAŻ FOTELIKA DZIECIĘCEGO TYPU „UNIWERSALNEGO”
(z pasami bezpieczeństwa) . . . . .....................76
PRZYSTOSOWANIE DO MONTAŻU FOTELIKA DZIECIĘCEGO
„ISOFIX”....................................79
PODUSZKI POWIETRZNE PRZEDNIE . . . ...............82
BOCZNE PODUSZKI POWIETRZNE (SIDE BAG - WINDOW BAG) . .86

SYSTEMY BEZPIECZEŃSTWA
AKTYWNEGO
SYSTEM ABS
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
blokowaniu się, a tym samym poślizgowi
jednego lub więcej kół, zapewniając w ten
sposób kontrolę nad samochodem, a tym
samym krótszą drogę hamowania, nawet
podczas hamowania awaryjnego.
Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
33) 34) 35) 36) 37) 38) 39)
SYSTEM ASR (AntiSlip Regulation)
40) 41) 42)
Stanowi integralną część systemu ESC
i interweniuje automatycznie w razie
poślizgu jednego lub obu kół
napędzanych, utraty przyczepności na
mokrej nawierzchni (aquaplaning),
przyspieszania na drogach o śliskiej
nawierzchni, drogach pokrytych śniegiem
lub oblodzonych itp.Interwencja systemu
System ten oddziałuje na moc silnika i na
hamulce.
Świadczy o tym migająca w zestawie
wskaźników lampka sygnalizacyjna
,
informująca kierowcę, że samochód
znajduje się w krytycznych warunkach
stabilności i przyczepności kół do drogi.
SYSTEM MSR (Motor Schleppmoment
Regelung)
System ten zapobiega możliwemu
blokowaniu się kół napędzanych, jakie
mogłoby mieć miejsce na przykład
w przypadku nagłego puszczenia pedału
przyspieszenia lub nagłej redukcji biegów
w warunkach niskiej przyczepności kół do
podłoża.
W takiej sytuacji efekt hamowania
silnikiem mógłby spowodować poślizg
kół napędzanych, a w konsekwencji
utratę stabilności samochodu. W tego
typu sytuacjach system interweniuje
poprzez zwiększanie momentu
obrotowego silnika w celu zapewnienia
stabilności i zwiększenia bezpieczeństwa
samochodu.
SYSTEM HBA (Hydraulic Brake Assist)
43) 44) 45)
System HBA zaprojektowano w celu
zoptymalizowania możliwości układu
hamulcowego samochodu podczashamowania awaryjnego: system HBA
stanowi więc uzupełnienie systemu ABS.
System HBA działa skuteczniej przy
bardzo szybkim i ciągłym naciśnięciu na
pedał hamulca.
SYSTEM DST (Dynamic Steering
Torque)
46)
Funkcja DST wykorzystuje integrację
systemu ESC z elektronicznym układem
wspomagania kierownicy, aby zwiększyć
poziom bezpieczeństwa całego
samochodu.
W sytuacjach krytycznych (hamowanie na
nawierzchniach o różnym stopniu
przyczepności), system ESC, poprzez
funkcję DST, nakazuje układowi
kierowniczemu przekazanie
dodatkowego momentu na kierownicę,
aby zachęcić kierowcę do wykonania
bardziej prawidłowego manewru.
Skoordynowane działanie hamulców
i układu kierowniczego zwiększa
poczucie bezpieczeństwa i kontroli nad
samochodem.
SYSTEM EBD
System EBD stanowi integralną część
systemu ESC, a interweniuje podczas
hamowania, rozdzielając optymalnie siłę
hamowania pomiędzy koła przednie i koła
tylne.
66
BEZPIECZEŃSTWO

Gwarantowana jest wówczas większa
stabilność przy hamowaniu samochodem,
a jednocześnie unika się
niespodziewanego blokowania się kół
tylnych i w konsekwencji niestabilności
samochodu.
SYSTEM ESC
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu
w różnych warunkach jazdy.
System ESC koryguje podsterowność
i nadsterowność samochodu, rozdzielając
siłę hamowania na właściwe koła.
Również moment generowany przez
silnik może być ograniczany tak, aby
zachować kontrolę nad samochodem.
28) 29) 30) 31) 32)
System ESC obejmuje następujące
systemy bezpieczeństwa aktywnego:
ABS, EBD, ASR, HILL HOLDER itd.
System ESC włącza się automatycznie
po uruchomieniu silnika i nie można go
wyłączyć.
Interwencja systemu
Świadczy o niej migająca w zestawie
wskaźników lampka sygnalizacyjna
,
informująca kierowcę, że samochód
znajduje się w krytycznych warunkach
stabilności i przyczepności kół do drogi.
SYSTEM CBC (Cornering Braking
Control)
System ten działa podczas hamowania na
zakręcie. Optymalizuje on rozdział
ciśnienia wywieranego na hamulce
czterech kół samochodu, zapobiegając
blokowaniu się na zakręcie kół
wewnętrznych (które mniej odczuwają
masę samochodu) i gwarantując większą
stabilność oraz kierunkowość jazdy
samochodu.
SYSTEM HILL HOLDER
Stanowi integralną część systemu ESC
i ułatwia ruszanie, gdy samochód jest na
wzniesieniu, poprzez oddziaływanie na
hamulce.
OSTRZEŻENIE System Hill Holder nie
jest hamulcem postojowym, w związku
z tym nie należy opuszczać samochodu
bez zaciągnięcia hamulca ręcznego,
wyłączenia silnika i włączenia
pierwszego biegu, oczywiście
pozostawiając samochód w bezpiecznych
warunkach (w tym celu należy zapoznać
się z sekcją „Na postoju” w rozdziale
„Uruchamianie i jazda”).
OSTRZEŻENIE Na niewielkich
wzniesieniach (poniżej 8%), gdy
samochód jest obciążony, może zdarzyć
się, że system Hill Holder nie uaktywni
się, powodując lekkie cofnięciesamochodu, a w konsekwencji ryzyko
zderzenia z innym pojazdem lub
przedmiotem. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
SYSTEM „ELECTRONIC Q2” („E-Q2”)
System „Electronic Q2” reaguje
w warunkach przyspieszania na zakręcie,
hamując wewnętrznym kołem
napędzanym i zwiększając wówczas
moment napędowy koła zewnętrznego
(bardziej obciążonego masą samochodu):
moment jest więc rozdzielany
w optymalny sposób pomiędzy koła
napędzane, w zależności od warunków
jazdy i nawierzchni drogowej, co stwarza
lepsze warunki do skutecznej i bardziej
sportowej jazdy.
SYSTEM „PRE-FILL” (RAB - Ready Alert
Brake)
(tylko przy włączonym trybie „Dynamic”)
Jest to funkcja, która uaktywnia się
automatycznie w przypadku szybkiego
zwolnienia pedału przyspieszenia
i ogranicza skok klocków hamulcowych
(zarówno przednich jak i tylnych), w celu
zwiększenia gotowości układu
hamulcowego do działania, a tym samym
skrócenia drogi ewentualnego
hamowania.
67

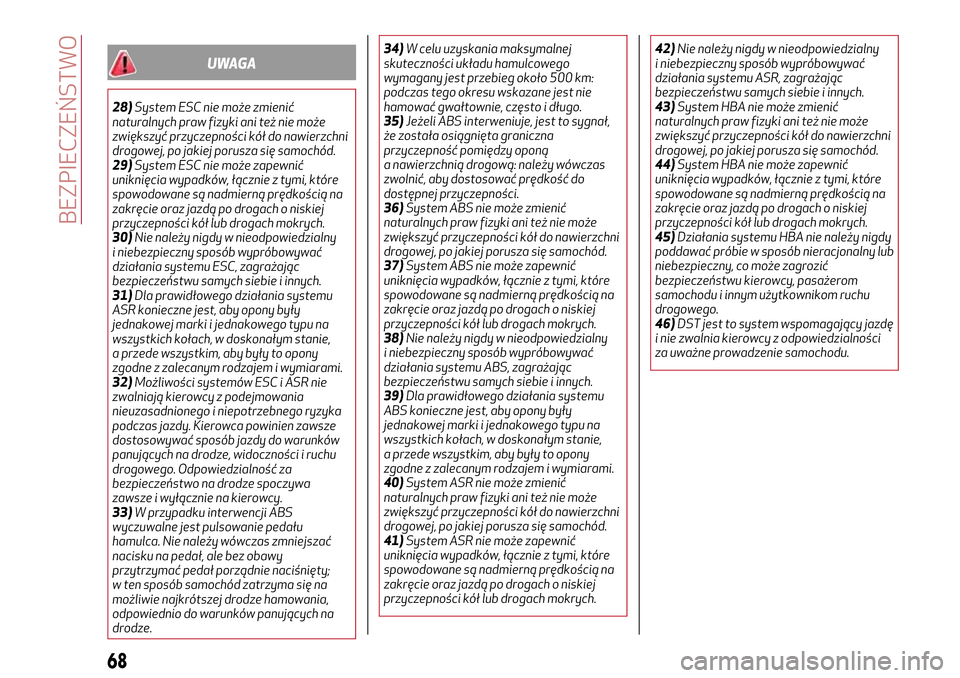

UWAGA
28)System ESC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
29)System ESC nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
30)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ESC, zagrażając
bezpieczeństwu samych siebie i innych.
31)Dla prawidłowego działania systemu
ASR konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
32)Możliwości systemów ESC i ASR nie
zwalniają kierowcy z podejmowania
nieuzasadnionego i niepotrzebnego ryzyka
podczas jazdy. Kierowca powinien zawsze
dostosowywać sposób jazdy do warunków
panujących na drodze, widoczności i ruchu
drogowego. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
33)W przypadku interwencji ABS
wyczuwalne jest pulsowanie pedału
hamulca. Nie należy wówczas zmniejszać
nacisku na pedał, ale bez obawy
przytrzymać pedał porządnie naciśnięty;
w ten sposób samochód zatrzyma się na
możliwie najkrótszej drodze hamowania,
odpowiednio do warunków panujących na
drodze.34)W celu uzyskania maksymalnej
skuteczności układu hamulcowego
wymagany jest przebieg około 500 km:
podczas tego okresu wskazane jest nie
hamować gwałtownie, często i długo.
35)Jeżeli ABS interweniuje, jest to sygnał,
że została osiągnięta graniczna
przyczepność pomiędzy oponą
a nawierzchnią drogową: należy wówczas
zwolnić, aby dostosować prędkość do
dostępnej przyczepności.
36)System ABS nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
37)System ABS nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
38)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ABS, zagrażając
bezpieczeństwu samych siebie i innych.
39)Dla prawidłowego działania systemu
ABS konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
40)System ASR nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
41)System ASR nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.42)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ASR, zagrażając
bezpieczeństwu samych siebie i innych.
43)System HBA nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
44)System HBA nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
45)Działania systemu HBA nie należy nigdy
poddawać próbie w sposób nieracjonalny lub
niebezpieczny, co może zagrozić
bezpieczeństwu kierowcy, pasażerom
samochodu i innym użytkownikom ruchu
drogowego.
46)DST jest to system wspomagający jazdę
i nie zwalnia kierowcy z odpowiedzialności
za uważne prowadzenie samochodu.
68
BEZPIECZEŃSTWO

SYSTEM iTPMS (indirect Tyre
Pressure Monitoring System)
(dla wersji/rynków, gdzie przewidziano)
OPIS
Samochód może być wyposażony
w system monitorowania ciśnienia
w oponach zwany iTPMS. (indirect Tire
Pressure Monitoring System), który - za
pomocą czujników prędkości kół - potrafi
monitorować stan ciśnienia w oponach.
System ten powiadamia kierowcę w razie
niskiego ciśnienia w jednej lub kilku
oponach, powodując zaświecenie lampki
sygnalizacyjnej
oraz wyświetlenie na
ekranie komunikatu ostrzegawczego.
W przypadku, gdy sytuacja dotyczy tylko
jednej opony o niskim poziomie ciśnienia,
system może wskazać, o które koło
chodzi: zaleca się jednak sprawdzić
ciśnienie we wszystkich czterech
oponach.
Niski poziom ciśnienia sygnalizowany jest
również po wyłączeniu i późniejszym
ponownym włączeniu silnika, dopóki nie
zostanie wykonana procedura
resetowania układu.
PROCEDURA RESETOWANIA
System iTPMS wymaga na początku
wykonania fazy „autoadaptacji” (jej czas
trwania zależy od stylu jazdy i warunków
drogowych: warunkiem optymalnym jest
jazda w linii prostej z prędkością 80 km/hprzez co najmniej 20 minut), która
rozpoczyna się wraz z wykonaniem
procedury resetowania układu.
Procedurę resetowania należy wykonać:
za każdym razem, kiedy ciśnienie
w oponach ulegnie zmianie;
przy wymianie nawet tylko jednej
opony;
przy zamianie kół;
przy montażu dojazdowego koła
zapasowego.
Przed wykonaniem RESETU należy
napompować opony do wartości
nominalnych ciśnienia podanych w tabeli
wartości ciśnienia w oponach (patrz
sekcja „Koła” w rozdziale „Dane
techniczne”).
Jeśli reset nie zostanie wykonany, we
wszystkich wymienionych powyżej
przypadkach lampka sygnalizacyjna
może błędnie wskazywać
nieprawidłowy poziom ciśnienia w jednej
lub kilku oponach.
W celu wykonania procedury
resetowania, gdy samochód stoi i kluczyk
w wyłączniku zapłonu znajduje się
w położeniu MAR, należy nacisnąć na
2 sekundy przycisk
rys. 39 znajdujący
się na desce rozdzielczej: po wykonaniu
procedury resetowania na wyświetlaczu
pojawi się specjalny komunikat
informujący, że autoadaptacja została
wykonana.
WARUNKI DZIAŁANIA
47) 48) 49) 50) 51) 52)
System ten jest aktywny przy prędkości
przekraczającej 15 km/h.
W pewnych sytuacjach, na przykład
podczas jazdy sportowej lub w przypadku
specyficznego stanu nawierzchni
drogowej (lód, śnieg, nierówności),
sygnalizacja może być opóźniona lub
jedynie częściowa, jeśli chodzi
o rozpoznawanie jednoczesnego spadku
ciśnienia w kilku oponach.
W pewnych okolicznościach (np. gdy
samochód jest niesymetrycznie
obciążony z jednej strony, podczas
holowania przyczepy, w przypadku
uszkodzenia lub zużycia opony,
w przypadku użycia dojazdowego koła
zapasowego, zestawu „Fix&Go
Automatic”, użycia łańcuchów
przeciwpoślizgowych, użycia różnych
39A0K0608C
69

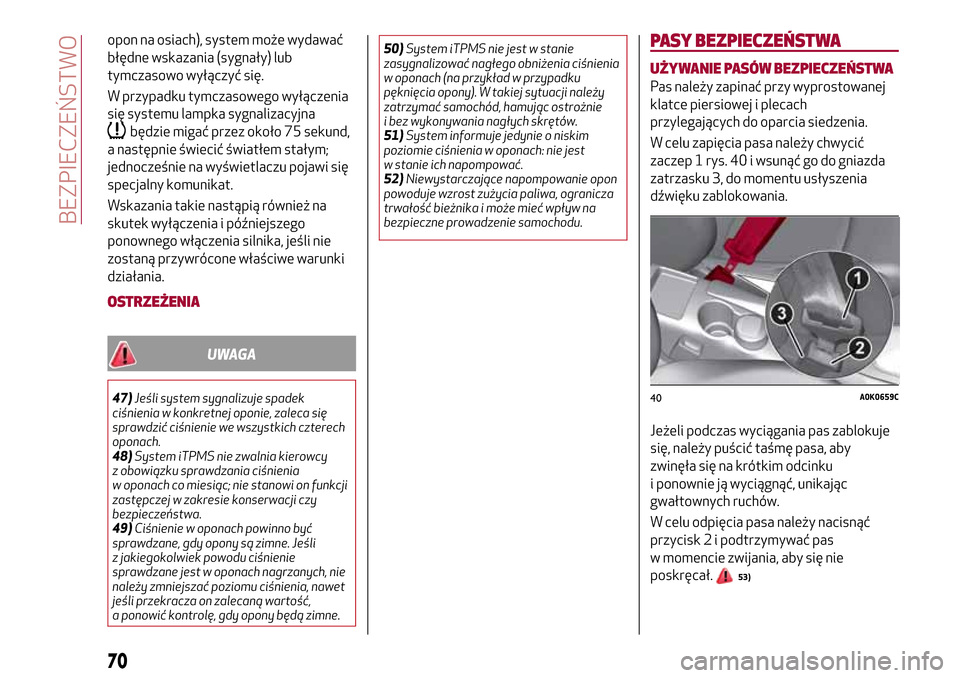

opon na osiach), system może wydawać
błędne wskazania (sygnały) lub
tymczasowo wyłączyć się.
W przypadku tymczasowego wyłączenia
się systemu lampka sygnalizacyjna
będzie migać przez około 75 sekund,
a następnie świecić światłem stałym;
jednocześnie na wyświetlaczu pojawi się
specjalny komunikat.
Wskazania takie nastąpią również na
skutek wyłączenia i późniejszego
ponownego włączenia silnika, jeśli nie
zostaną przywrócone właściwe warunki
działania.
OSTRZEŻENIA
UWAGA
47)Jeśli system sygnalizuje spadek
ciśnienia w konkretnej oponie, zaleca się
sprawdzić ciśnienie we wszystkich czterech
oponach.
48)System iTPMS nie zwalnia kierowcy
z obowiązku sprawdzania ciśnienia
w oponach co miesiąc; nie stanowi on funkcji
zastępczej w zakresie konserwacji czy
bezpieczeństwa.
49)Ciśnienie w oponach powinno być
sprawdzane, gdy opony są zimne. Jeśli
z jakiegokolwiek powodu ciśnienie
sprawdzane jest w oponach nagrzanych, nie
należy zmniejszać poziomu ciśnienia, nawet
jeśli przekracza on zalecaną wartość,
a ponowić kontrolę, gdy opony będą zimne.50)System iTPMS nie jest w stanie
zasygnalizować nagłego obniżenia ciśnienia
w oponach (na przykład w przypadku
pęknięcia opony). W takiej sytuacji należy
zatrzymać samochód, hamując ostrożnie
i bez wykonywania nagłych skrętów.
51)System informuje jedynie o niskim
poziomie ciśnienia w oponach: nie jest
w stanie ich napompować.
52)Niewystarczające napompowanie opon
powoduje wzrost zużycia paliwa, ogranicza
trwałość bieżnika i może mieć wpływ na
bezpieczne prowadzenie samochodu.
PASY BEZPIECZEŃSTWA
UŻYWANIE PASÓW BEZPIECZEŃSTWA
Pas należy zapinać przy wyprostowanej
klatce piersiowej i plecach
przylegających do oparcia siedzenia.
W celu zapięcia pasa należy chwycić
zaczep 1 rys. 40 i wsunąć go do gniazda
zatrzasku 3, do momentu usłyszenia
dźwięku zablokowania.
Jeżeli podczas wyciągania pas zablokuje
się, należy puścić taśmę pasa, aby
zwinęła się na krótkim odcinku
i ponownie ją wyciągnąć, unikając
gwałtownych ruchów.
W celu odpięcia pasa należy nacisnąć
przycisk 2 i podtrzymywać pas
w momencie zwijania, aby się nie
poskręcał.
53)
40A0K0659C
70
BEZPIECZEŃSTWO
