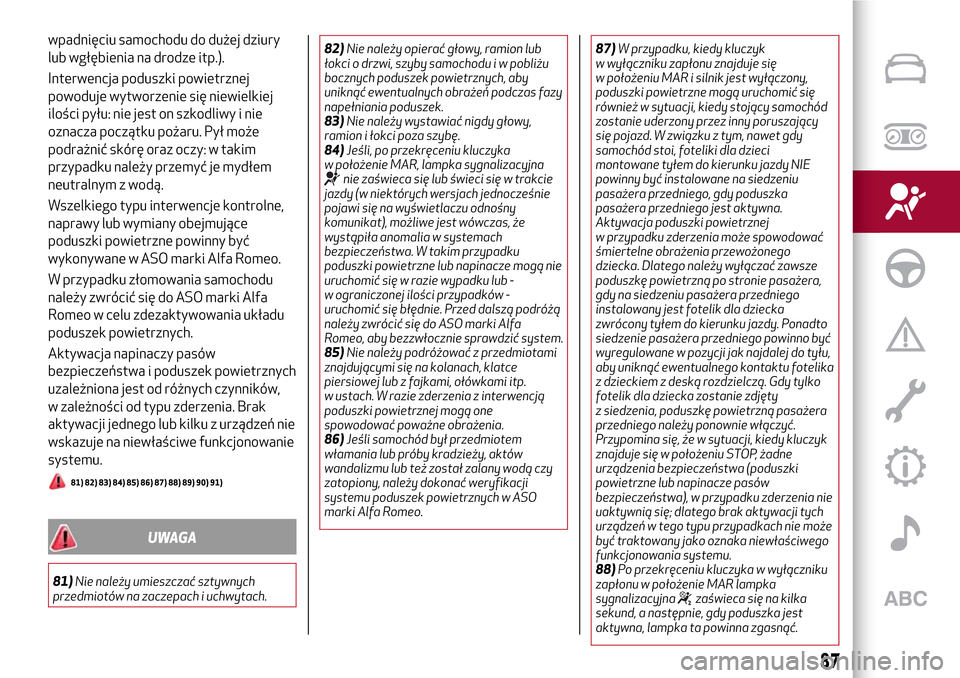

2017 Alfa Romeo Giulietta Instrukcja Obsługi (in Polish)

wpadnięciu samochodu do dużej dziury
lub wgłębienia na drodze itp.).
Interwencja poduszki powietrznej
powoduje wytworzenie się niewielkiej
ilości pyłu: nie jest on szkodliwy i nie
oznacza początku pożaru. Pył może
podrażnić skórę oraz oczy: w takim
przypadku należy przemyć je mydłem
neutralnym z wodą.
Wszelkiego typu interwencje kontrolne,
naprawy lub wymiany obejmujące
poduszki powietrzne powinny być
wykonywane w ASO marki Alfa Romeo.
W przypadku złomowania samochodu
należy zwrócić się do ASO marki Alfa
Romeo w celu zdezaktywowania układu
poduszek powietrznych.
Aktywacja napinaczy pasów
bezpieczeństwa i poduszek powietrznych
uzależniona jest od różnych czynników,
w zależności od typu zderzenia. Brak
aktywacji jednego lub kilku z urządzeń nie
wskazuje na niewłaściwe funkcjonowanie
systemu.
81) 82) 83) 84) 85) 86) 87) 88) 89) 90) 91)
UWAGA
81)Nie należy umieszczać sztywnych
przedmiotów na zaczepach i uchwytach.82)Nie należy opierać głowy, ramion lub
łokci o drzwi, szyby samochodu i w pobliżu
bocznych poduszek powietrznych, aby
uniknąć ewentualnych obrażeń podczas fazy
napełniania poduszek.
83)Nie należy wystawiać nigdy głowy,
ramion i łokci poza szybę.
84)Jeśli, po przekręceniu kluczyka
w położenie MAR, lampka sygnalizacyjna
nie zaświeca się lub świeci się w trakcie
jazdy (w niektórych wersjach jednocześnie
pojawi się na wyświetlaczu odnośny
komunikat), możliwe jest wówczas, że
wystąpiła anomalia w systemach
bezpieczeństwa. W takim przypadku
poduszki powietrzne lub napinacze mogą nie
uruchomić się w razie wypadku lub -
w ograniczonej ilości przypadków -
uruchomić się błędnie. Przed dalszą podróżą
należy zwrócić się do ASO marki Alfa
Romeo, aby bezzwłocznie sprawdzić system.
85)Nie należy podróżować z przedmiotami
znajdującymi się na kolanach, klatce
piersiowej lub z fajkami, ołówkami itp.
w ustach. W razie zderzenia z interwencją
poduszki powietrznej mogą one
spowodować poważne obrażenia.
86)Jeśli samochód był przedmiotem
włamania lub próby kradzieży, aktów
wandalizmu lub też został zalany wodą czy
zatopiony, należy dokonać weryfikacji
systemu poduszek powietrznych w ASO
marki Alfa Romeo.87)W przypadku, kiedy kluczyk
w wyłączniku zapłonu znajduje się
w położeniu MAR i silnik jest wyłączony,
poduszki powietrzne mogą uruchomić się
również w sytuacji, kiedy stojący samochód
zostanie uderzony przez inny poruszający
się pojazd. W związku z tym, nawet gdy
samochód stoi, foteliki dla dzieci
montowane tyłem do kierunku jazdy NIE
powinny być instalowane na siedzeniu
pasażera przedniego, gdy poduszka
pasażera przedniego jest aktywna.
Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka. Dlatego należy wyłączać zawsze
poduszkę powietrzną po stronie pasażera,
gdy na siedzeniu pasażera przedniego
instalowany jest fotelik dla dziecka
zwrócony tyłem do kierunku jazdy. Ponadto
siedzenie pasażera przedniego powinno być
wyregulowane w pozycji jak najdalej do tyłu,
aby uniknąć ewentualnego kontaktu fotelika
z dzieckiem z deską rozdzielczą. Gdy tylko
fotelik dla dziecka zostanie zdjęty
z siedzenia, poduszkę powietrzną pasażera
przedniego należy ponownie włączyć.
Przypomina się, że w sytuacji, kiedy kluczyk
znajduje się w położeniu STOP, żadne
urządzenia bezpieczeństwa (poduszki
powietrzne lub napinacze pasów
bezpieczeństwa), w przypadku zderzenia nie
uaktywnią się; dlatego brak aktywacji tych
urządzeń w tego typu przypadkach nie może
być traktowany jako oznaka niewłaściwego
funkcjonowania systemu.
88)Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR lampka
sygnalizacyjna
zaświeca się na kilka
sekund, a następnie, gdy poduszka jest
aktywna, lampka ta powinna zgasnąć.
87

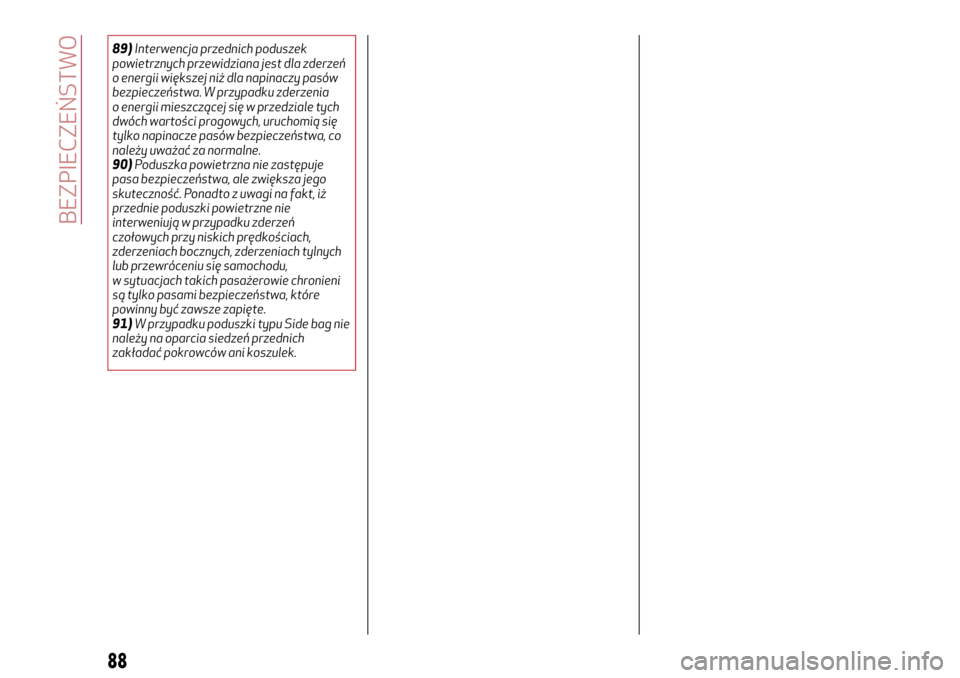

89)Interwencja przednich poduszek
powietrznych przewidziana jest dla zderzeń
o energii większej niż dla napinaczy pasów
bezpieczeństwa. W przypadku zderzenia
o energii mieszczącej się w przedziale tych
dwóch wartości progowych, uruchomią się
tylko napinacze pasów bezpieczeństwa, co
należy uważać za normalne.
90)Poduszka powietrzna nie zastępuje
pasa bezpieczeństwa, ale zwiększa jego
skuteczność. Ponadto z uwagi na fakt, iż
przednie poduszki powietrzne nie
interweniują w przypadku zderzeń
czołowych przy niskich prędkościach,
zderzeniach bocznych, zderzeniach tylnych
lub przewróceniu się samochodu,
w sytuacjach takich pasażerowie chronieni
są tylko pasami bezpieczeństwa, które
powinny być zawsze zapięte.
91)W przypadku poduszki typu Side bag nie
należy na oparcia siedzeń przednich
zakładać pokrowców ani koszulek.
88
BEZPIECZEŃSTWO

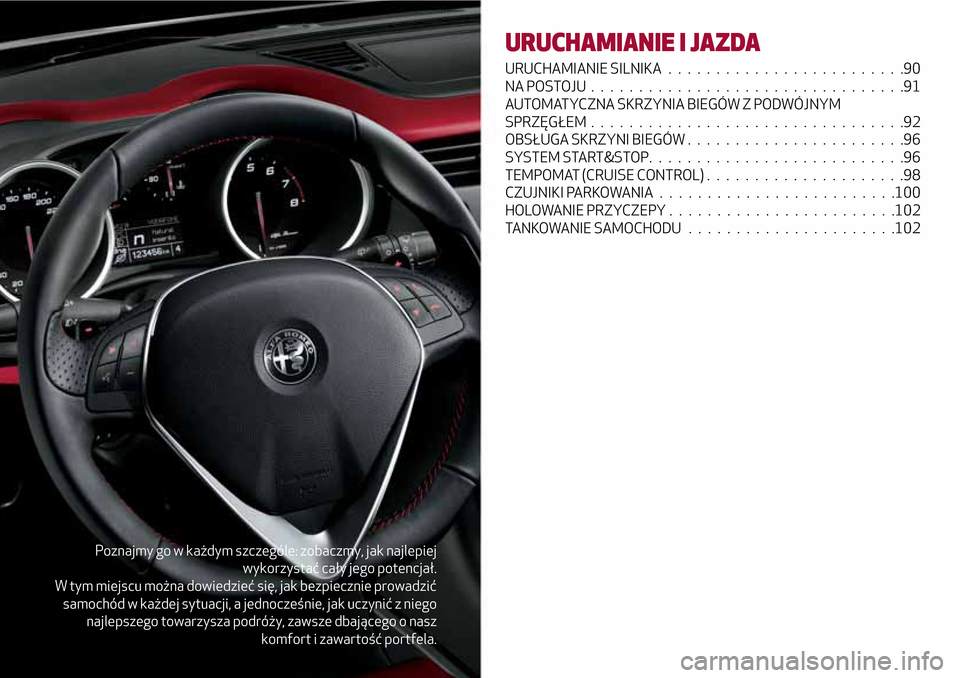

Poznajmy go w każdym szczególe: zobaczmy, jak najlepiej
wykorzystać cały jego potencjał.
W tym miejscu można dowiedzieć się, jak bezpiecznie prowadzić
samochód w każdej sytuacji, a jednocześnie, jak uczynić z niego
najlepszego towarzysza podróży, zawsze dbającego o nasz
komfort i zawartość portfela.
URUCHAMIANIE I JAZDA
URUCHAMIANIE SILNIKA . ........................90
NA POSTOJU .................................91
AUTOMATYCZNA SKRZYNIA BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM . . . . . . ...........................92
OBSŁUGA SKRZYNI BIEGÓW . . . ....................96
SYSTEM START&STOP. ..........................96
TEMPOMAT (CRUISE CONTROL) .....................98
CZUJNIKI PARKOWANIA . . . . . . ...................100
HOLOWANIE PRZYCZEPY . .......................102
TANKOWANIE SAMOCHODU . . ....................102

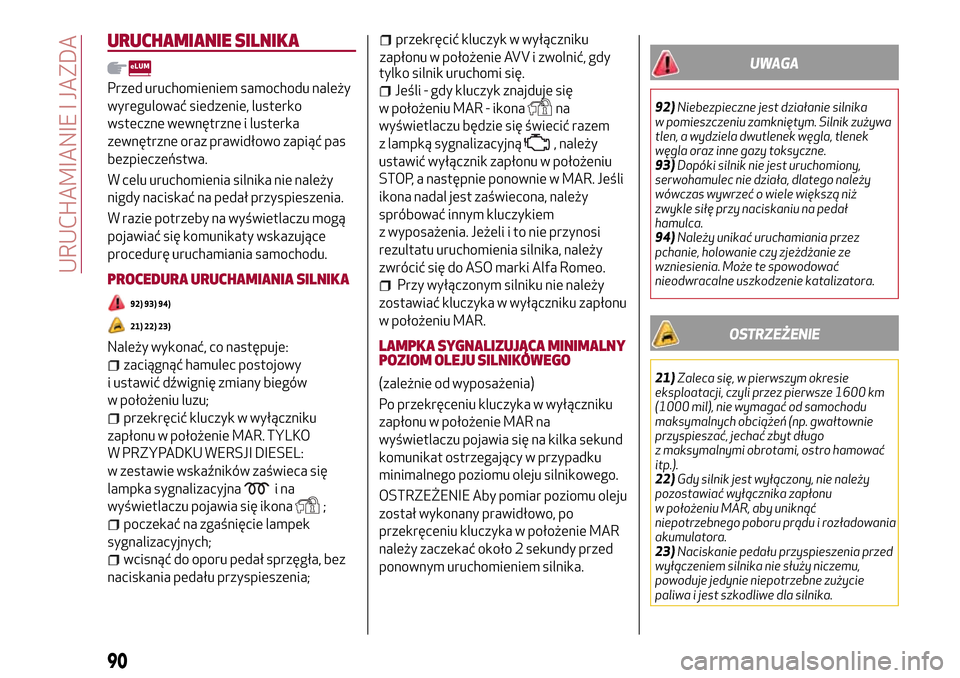

URUCHAMIANIE SILNIKA
Przed uruchomieniem samochodu należy
wyregulować siedzenie, lusterko
wsteczne wewnętrzne i lusterka
zewnętrzne oraz prawidłowo zapiąć pas
bezpieczeństwa.
W celu uruchomienia silnika nie należy
nigdy naciskać na pedał przyspieszenia.
W razie potrzeby na wyświetlaczu mogą
pojawiać się komunikaty wskazujące
procedurę uruchamiania samochodu.
PROCEDURA URUCHAMIANIA SILNIKA
92) 93) 94)
21) 22) 23)
Należy wykonać, co następuje:
zaciągnąć hamulec postojowy
i ustawić dźwignię zmiany biegów
w położeniu luzu;
przekręcić kluczyk w wyłączniku
zapłonu w położenie MAR. TYLKO
W PRZYPADKU WERSJI DIESEL:
w zestawie wskaźników zaświeca się
lampka sygnalizacyjna
ina
wyświetlaczu pojawia się ikona
;
poczekać na zgaśnięcie lampek
sygnalizacyjnych;
wcisnąć do oporu pedał sprzęgła, bez
naciskania pedału przyspieszenia;
przekręcić kluczyk w wyłączniku
zapłonu w położenie AVV i zwolnić, gdy
tylko silnik uruchomi się.
Jeśli - gdy kluczyk znajduje się
w położeniu MAR - ikona
na
wyświetlaczu będzie się świecić razem
z lampką sygnalizacyjną
, należy
ustawić wyłącznik zapłonu w położeniu
STOP, a następnie ponownie w MAR. Jeśli
ikona nadal jest zaświecona, należy
spróbować innym kluczykiem
z wyposażenia. Jeżeli i to nie przynosi
rezultatu uruchomienia silnika, należy
zwrócić się do ASO marki Alfa Romeo.
Przy wyłączonym silniku nie należy
zostawiać kluczyka w wyłączniku zapłonu
w położeniu MAR.
LAMPKA SYGNALIZUJĄCA MINIMALNY
POZIOM OLEJU SILNIKOWEGO
(zależnie od wyposażenia)
Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR na
wyświetlaczu pojawia się na kilka sekund
komunikat ostrzegający w przypadku
minimalnego poziomu oleju silnikowego.
OSTRZEŻENIE Aby pomiar poziomu oleju
został wykonany prawidłowo, po
przekręceniu kluczyka w położenie MAR
należy zaczekać około 2 sekundy przed
ponownym uruchomieniem silnika.
UWAGA
92)Niebezpieczne jest działanie silnika
w pomieszczeniu zamkniętym. Silnik zużywa
tlen, a wydziela dwutlenek węgla, tlenek
węgla oraz inne gazy toksyczne.
93)Dopóki silnik nie jest uruchomiony,
serwohamulec nie działa, dlatego należy
wówczas wywrzeć o wiele większą niż
zwykle siłę przy naciskaniu na pedał
hamulca.
94)Należy unikać uruchamiania przez
pchanie, holowanie czy zjeżdżanie ze
wzniesienia. Może te spowodować
nieodwracalne uszkodzenie katalizatora.
OSTRZEŻENIE
21)Zaleca się, w pierwszym okresie
eksploatacji, czyli przez pierwsze 1600 km
(1000 mil), nie wymagać od samochodu
maksymalnych obciążeń (np. gwałtownie
przyspieszać, jechać zbyt długo
z maksymalnymi obrotami, ostro hamować
itp.).
22)Gdy silnik jest wyłączony, nie należy
pozostawiać wyłącznika zapłonu
w położeniu MAR, aby uniknąć
niepotrzebnego poboru prądu i rozładowania
akumulatora.
23)Naciskanie pedału przyspieszenia przed
wyłączeniem silnika nie służy niczemu,
powoduje jedynie niepotrzebne zużycie
paliwa i jest szkodliwe dla silnika.
90
URUCHAMIANIE I JAZDA

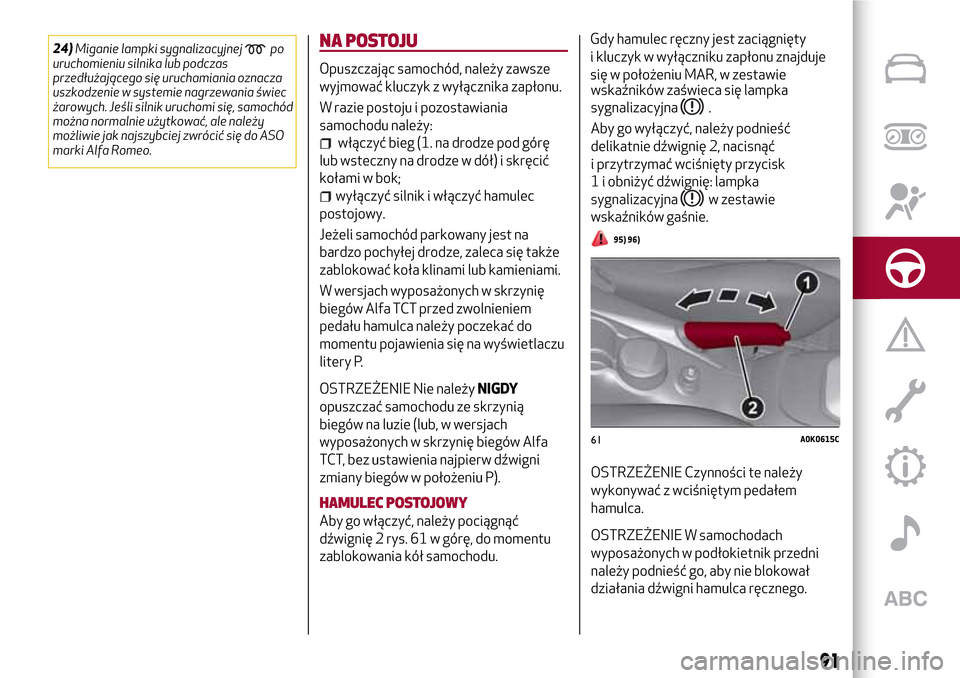

24)Miganie lampki sygnalizacyjnejpo
uruchomieniu silnika lub podczas
przedłużającego się uruchamiania oznacza
uszkodzenie w systemie nagrzewania świec
żarowych. Jeśli silnik uruchomi się, samochód
można normalnie użytkować, ale należy
możliwie jak najszybciej zwrócić się do ASO
marki Alfa Romeo.NA POSTOJU
Opuszczając samochód, należy zawsze
wyjmować kluczyk z wyłącznika zapłonu.
W razie postoju i pozostawiania
samochodu należy:
włączyć bieg (1. na drodze pod górę
lub wsteczny na drodze w dół) i skręcić
kołami w bok;
wyłączyć silnik i włączyć hamulec
postojowy.
Jeżeli samochód parkowany jest na
bardzo pochyłej drodze, zaleca się także
zablokować koła klinami lub kamieniami.
W wersjach wyposażonych w skrzynię
biegów Alfa TCT przed zwolnieniem
pedału hamulca należy poczekać do
momentu pojawienia się na wyświetlaczu
litery P.
OSTRZEŻENIE Nie należyNIGDY
opuszczać samochodu ze skrzynią
biegów na luzie (lub, w wersjach
wyposażonych w skrzynię biegów Alfa
TCT, bez ustawienia najpierw dźwigni
zmiany biegów w położeniu P).
HAMULEC POSTOJOWY
Aby go włączyć, należy pociągnąć
dźwignię 2 rys. 61 w górę, do momentu
zablokowania kół samochodu.Gdy hamulec ręczny jest zaciągnięty
i kluczyk w wyłączniku zapłonu znajduje
się w położeniu MAR, w zestawie
wskaźników zaświeca się lampka
sygnalizacyjna
.
Aby go wyłączyć, należy podnieść
delikatnie dźwignię 2, nacisnąć
i przytrzymać wciśnięty przycisk
1 i obniżyć dźwignię: lampka
sygnalizacyjna
w zestawie
wskaźników gaśnie.
95) 96)
OSTRZEŻENIE Czynności te należy
wykonywać z wciśniętym pedałem
hamulca.
OSTRZEŻENIE W samochodach
wyposażonych w podłokietnik przedni
należy podnieść go, aby nie blokował
działania dźwigni hamulca ręcznego.
61A0K0615C
91

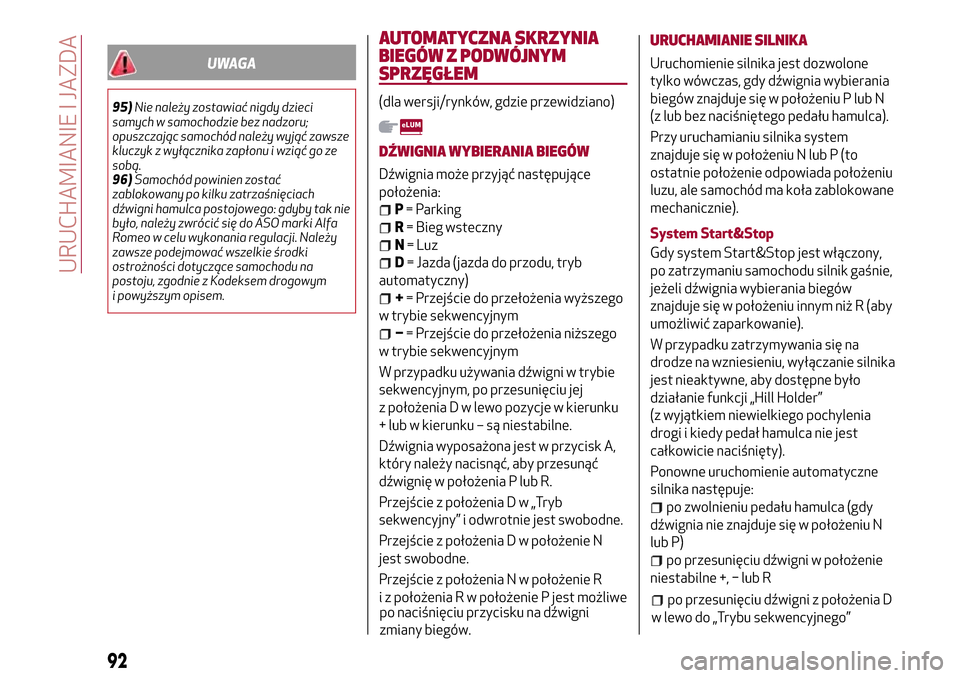

UWAGA
95)Nie należy zostawiać nigdy dzieci
samych w samochodzie bez nadzoru;
opuszczając samochód należy wyjąć zawsze
kluczyk z wyłącznika zapłonu i wziąć go ze
sobą.
96)Samochód powinien zostać
zablokowany po kilku zatrzaśnięciach
dźwigni hamulca postojowego: gdyby tak nie
było, należy zwrócić się do ASO marki Alfa
Romeo w celu wykonania regulacji. Należy
zawsze podejmować wszelkie środki
ostrożności dotyczące samochodu na
postoju, zgodnie z Kodeksem drogowym
i powyższym opisem.
AUTOMATYCZNA SKRZYNIA
BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM
(dla wersji/rynków, gdzie przewidziano)
DŹWIGNIA WYBIERANIA BIEGÓW
Dźwignia może przyjąć następujące
położenia:
P= Parking
R= Bieg wsteczny
N= Luz
D= Jazda (jazda do przodu, tryb
automatyczny)
+= Przejście do przełożenia wyższego
w trybie sekwencyjnym
−= Przejście do przełożenia niższego
w trybie sekwencyjnym
W przypadku używania dźwigni w trybie
sekwencyjnym, po przesunięciu jej
z położenia D w lewo pozycje w kierunku
+ lub w kierunku – są niestabilne.
Dźwignia wyposażona jest w przycisk A,
który należy nacisnąć, aby przesunąć
dźwignię w położenia P lub R.
Przejście z położeniaDw„Tryb
sekwencyjny” i odwrotnie jest swobodne.
Przejście z położenia D w położenie N
jest swobodne.
Przejście z położenia N w położenie R
i z położenia R w położenie P jest możliwe
po naciśnięciu przycisku na dźwigni
zmiany biegów.
URUCHAMIANIE SILNIKA
Uruchomienie silnika jest dozwolone
tylko wówczas, gdy dźwignia wybierania
biegów znajduje się w położeniu P lub N
(z lub bez naciśniętego pedału hamulca).
Przy uruchamianiu silnika system
znajduje się w położeniu N lub P (to
ostatnie położenie odpowiada położeniu
luzu, ale samochód ma koła zablokowane
mechanicznie).
System Start&Stop
Gdy system Start&Stop jest włączony,
po zatrzymaniu samochodu silnik gaśnie,
jeżeli dźwignia wybierania biegów
znajduje się w położeniu innym niż R (aby
umożliwić zaparkowanie).
W przypadku zatrzymywania się na
drodze na wzniesieniu, wyłączanie silnika
jest nieaktywne, aby dostępne było
działanie funkcji „Hill Holder”
(z wyjątkiem niewielkiego pochylenia
drogi i kiedy pedał hamulca nie jest
całkowicie naciśnięty).
Ponowne uruchomienie automatyczne
silnika następuje:
po zwolnieniu pedału hamulca (gdy
dźwignia nie znajduje się w położeniu N
lub P)
po przesunięciu dźwigni w położenie
niestabilne +, − lub R
92
URUCHAMIANIE I JAZDA
po przesunięciu dźwigni z położenia D
w lewo do „Trybu sekwencyjnego”

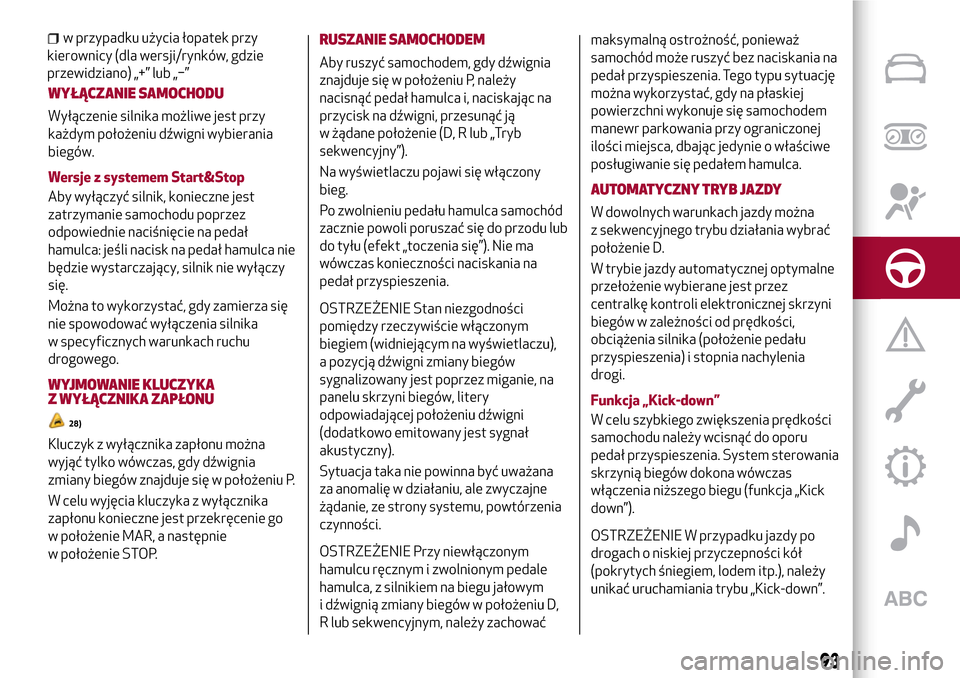

WYŁĄCZANIE SAMOCHODU
Wyłączenie silnika możliwe jest przy
każdym położeniu dźwigni wybierania
biegów.
Wersje z systemem Start&Stop
Aby wyłączyć silnik, konieczne jest
zatrzymanie samochodu poprzez
odpowiednie naciśnięcie na pedał
hamulca: jeśli nacisk na pedał hamulca nie
będzie wystarczający, silnik nie wyłączy
się.
Można to wykorzystać, gdy zamierza się
nie spowodować wyłączenia silnika
w specyficznych warunkach ruchu
drogowego.
WYJMOWANIE KLUCZYKA
Z WYŁĄCZNIKA ZAPŁONU
28)
Kluczyk z wyłącznika zapłonu można
wyjąć tylko wówczas, gdy dźwignia
zmiany biegów znajduje się w położeniu P.
W celu wyjęcia kluczyka z wyłącznika
zapłonu konieczne jest przekręcenie go
w położenie MAR, a następnie
w położenie STOP.
RUSZANIE SAMOCHODEM
Aby ruszyć samochodem, gdy dźwignia
znajduje się w położeniu P, należy
nacisnąć pedał hamulca i, naciskając na
przycisk na dźwigni, przesunąć ją
w żądane położenie (D, R lub „Tryb
sekwencyjny”).
Na wyświetlaczu pojawi się włączony
bieg.
Po zwolnieniu pedału hamulca samochód
zacznie powoli poruszać się do przodu lub
do tyłu (efekt „toczenia się”). Nie ma
wówczas konieczności naciskania na
pedał przyspieszenia.
OSTRZEŻENIE Stan niezgodności
pomiędzy rzeczywiście włączonym
biegiem (widniejącym na wyświetlaczu),
a pozycją dźwigni zmiany biegów
sygnalizowany jest poprzez miganie, na
panelu skrzyni biegów, litery
odpowiadającej położeniu dźwigni
(dodatkowo emitowany jest sygnał
akustyczny).
Sytuacja taka nie powinna być uważana
za anomalię w działaniu, ale zwyczajne
żądanie, ze strony systemu, powtórzenia
czynności.
OSTRZEŻENIE Przy niewłączonym
hamulcu ręcznym i zwolnionym pedale
hamulca, z silnikiem na biegu jałowym
i dźwignią zmiany biegów w położeniu D,
R lub sekwencyjnym, należy zachowaćmaksymalną ostrożność, ponieważ
samochód może ruszyć bez naciskania na
pedał przyspieszenia. Tego typu sytuację
można wykorzystać, gdy na płaskiej
powierzchni wykonuje się samochodem
manewr parkowania przy ograniczonej
ilości miejsca, dbając jedynie o właściwe
posługiwanie się pedałem hamulca.
AUTOMATYCZNY TRYB JAZDY
W dowolnych warunkach jazdy można
z sekwencyjnego trybu działania wybrać
położenie D.
W trybie jazdy automatycznej optymalne
przełożenie wybierane jest przez
centralkę kontroli elektronicznej skrzyni
biegów w zależności od prędkości,
obciążenia silnika (położenie pedału
przyspieszenia) i stopnia nachylenia
drogi.
Funkcja „Kick-down”
W celu szybkiego zwiększenia prędkości
samochodu należy wcisnąć do oporu
pedał przyspieszenia. System sterowania
skrzynią biegów dokona wówczas
włączenia niższego biegu (funkcja „Kick
down”).
OSTRZEŻENIE W przypadku jazdy po
drogach o niskiej przyczepności kół
(pokrytych śniegiem, lodem itp.), należy
unikać uruchamiania trybu „Kick-down”.
93
w przypadku użycia łopatek przy
kierownicy (dla wersji/rynków, gdzie
przewidziano) „+” lub „−”

Integracja z systemem „Alfa DNA”
W ramach systemu „Alfa DNA” 1
rys. 62 można wybrać trzy różne tryby
jazdy:
„Dynamic”: zmiana biegów przy
wyższych obrotach silnika. Sprzyja
sportowej jeździe;
„Natural”: zmiana biegów przy niskich
obrotach silnika. Sprzyja komfortowi
i ogranicza zużycie paliwa;
„All Weather”: program do jazdy na
drogach o niskiej przyczepności (np.
z powodu śniegu, lodu, błota itd.).
Sugerowanie biegu
Gdy skrzynia biegów pracuje w trybie
automatycznym (położenie D dźwigni
wybierania biegów), w razie żądania
zmiany biegu za pomocą łopatek przy
kierownicy (dla wersji/rynków, gdzie
przewidziano), system spowoduje
przejście do „Trybu sekwencyjnego”, naokoło 5 sekund wskazując na
wyświetlaczu włączony bieg.
Po upływie takiego okresu, bez
posługiwania się łopatkami przy
kierownicy, system powróci do trybu
działania automatycznego (D)
(z odpowiednimi wskazaniami na
wyświetlaczu).
SEKWENCYJNY TRYB JAZDY
W sekwencyjnym trybie jazdy
automatyczna skrzynia biegów pracuje
jak skrzynia manualna.
Zmiana biegów za pomocą dźwigni
wybierania biegów
Z położenia D przesunąć dźwignię w bok
(w lewo) w położenie sekwencyjne:
przesuwając dźwignię w kierunku „+”:
włączenie wyższego przełożenia;
przesunięcie dźwigni w stronę „−”:
włączenie biegu niższego.
O prawidłowym położeniu dźwigni
w „Trybie sekwencyjnym” informują
świecące się symbole „+” i „–”, a także
nieświecący się na wyświetlaczu symbol
D (na wyświetlaczu będzie widniał jedynie
włączony bieg).
Zmiana biegów za pomocą łopatek przy
kierownicy
(dla wersji/rynków, gdzie przewidziano)
27)
W niektórych wersjach można zmieniać
biegi za pomocą łopatek przy kierownicyrys. 63 w trybie jazdy sekwencyjnej lub
w trybie D:
pociągnięcie w stronę kierowcy
rys. 63 łopatki „+” przy kierownicy:
włączenie wyższego biegu;
pociągnięcie w stronę kierowcy
rys. 63 łopatki „−” przy kierownicy:
włączenie niższego biegu.
Włączenie przełożenia biegu niższego lub
wyższego możliwe jest tylko wówczas,
jeśli umożliwiają to obroty silnika.
W przypadku zatrzymania samochodu
z biegiem w położeniu wyższym niż 1.
skrzynia biegów zostanie automatycznie
ustawiona na 1. biegu.
Funkcja „Launch Control”
98)
Dzięki strategii o nazwie „Launch Control”
samochodem można ruszać z tzw.
zrywem.
62A0K0612C
63A0K0266C
94
URUCHAMIANIE I JAZDA
