2017 Alfa Romeo Giulietta Instrukcja Obsługi (in Polish)

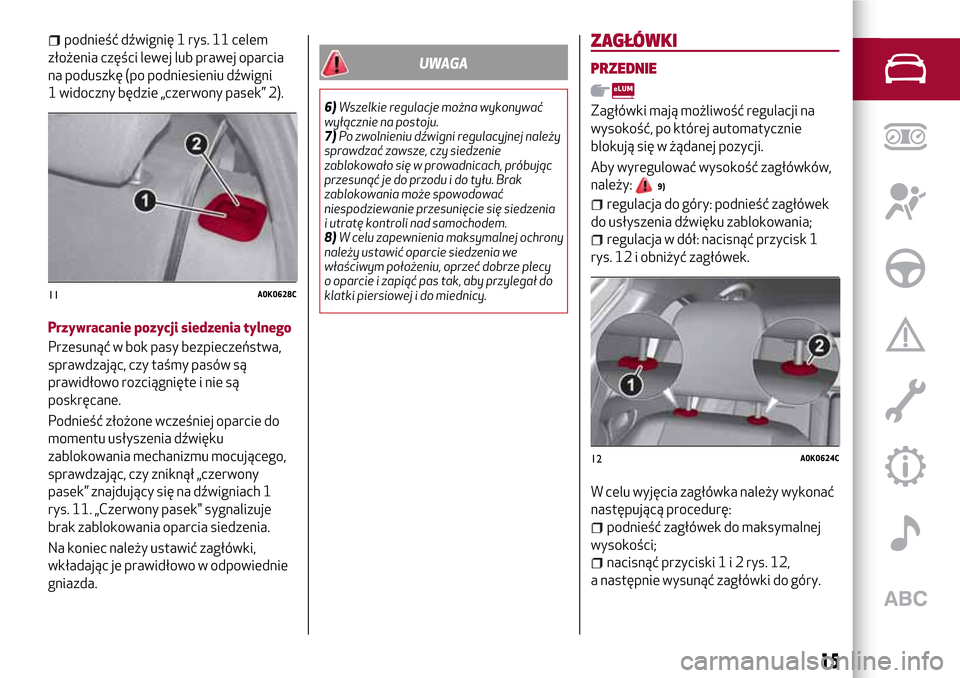

podnieść dźwignię 1 rys. 11 celem
złożenia części lewej lub prawej oparcia
na poduszkę (po podniesieniu dźwigni
1 widoczny będzie „czerwony pasek” 2).
Przywracanie pozycji siedzenia tylnego
Przesunąć w bok pasy bezpieczeństwa,
sprawdzając, czy taśmy pasów są
prawidłowo rozciągnięte i nie są
poskręcane.
Podnieść złożone wcześniej oparcie do
momentu usłyszenia dźwięku
zablokowania mechanizmu mocującego,
sprawdzając, czy zniknął „czerwony
pasek” znajdujący się na dźwigniach 1
rys. 11. „Czerwony pasek" sygnalizuje
brak zablokowania oparcia siedzenia.
Na koniec należy ustawić zagłówki,
wkładając je prawidłowo w odpowiednie
gniazda.
UWAGA
6)Wszelkie regulacje można wykonywać
wyłącznie na postoju.
7)Po zwolnieniu dźwigni regulacyjnej należy
sprawdzać zawsze, czy siedzenie
zablokowało się w prowadnicach, próbując
przesunąć je do przodu i do tyłu. Brak
zablokowania może spowodować
niespodziewanie przesunięcie się siedzenia
i utratę kontroli nad samochodem.
8)W celu zapewnienia maksymalnej ochrony
należy ustawić oparcie siedzenia we
właściwym położeniu, oprzeć dobrze plecy
o oparcie i zapiąć pas tak, aby przylegał do
klatki piersiowej i do miednicy.
ZAGŁÓWKI
PRZEDNIE
Zagłówki mają możliwość regulacji na
wysokość, po której automatycznie
blokują się w żądanej pozycji.
Aby wyregulować wysokość zagłówków,
należy:
9)
regulacja do góry: podnieść zagłówek
do usłyszenia dźwięku zablokowania;
regulacja w dół: nacisnąć przycisk 1
rys. 12 i obniżyć zagłówek.
W celu wyjęcia zagłówka należy wykonać
następującą procedurę:
podnieść zagłówek do maksymalnej
wysokości;
nacisnąć przyciski1i2rys. 12,
a następnie wysunąć zagłówki do góry.
11A0K0628C
12A0K0624C
15

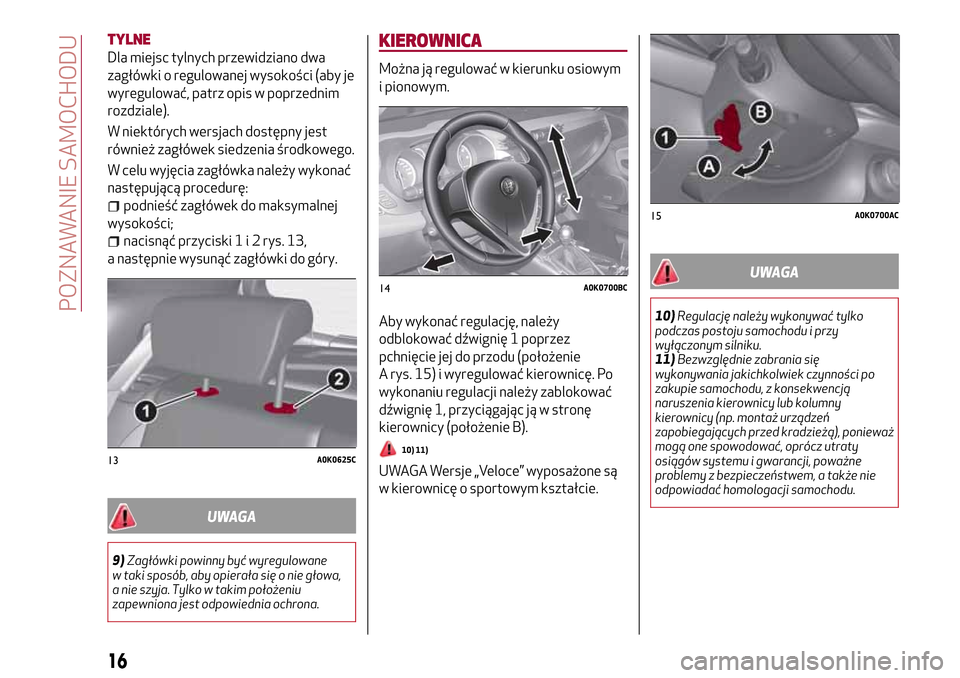

TYLNE
Dla miejsc tylnych przewidziano dwa
zagłówki o regulowanej wysokości (aby je
wyregulować, patrz opis w poprzednim
rozdziale).
W niektórych wersjach dostępny jest
również zagłówek siedzenia środkowego.
W celu wyjęcia zagłówka należy wykonać
następującą procedurę:
podnieść zagłówek do maksymalnej
wysokości;
nacisnąć przyciski1i2rys. 13,
a następnie wysunąć zagłówki do góry.
UWAGA
9)Zagłówki powinny być wyregulowane
w taki sposób, aby opierała się o nie głowa,
a nie szyja. Tylko w takim położeniu
zapewniona jest odpowiednia ochrona.
KIEROWNICA
Można ją regulować w kierunku osiowym
i pionowym.
Aby wykonać regulację, należy
odblokować dźwignię 1 poprzez
pchnięcie jej do przodu (położenie
A rys. 15) i wyregulować kierownicę. Po
wykonaniu regulacji należy zablokować
dźwignię 1, przyciągając ją w stronę
kierownicy (położenie B).
10) 11)
UWAGA Wersje „Veloce” wyposażone są
w kierownicę o sportowym kształcie.
UWAGA
10)Regulację należy wykonywać tylko
podczas postoju samochodu i przy
wyłączonym silniku.
11)Bezwzględnie zabrania się
wykonywania jakichkolwiek czynności po
zakupie samochodu, z konsekwencją
naruszenia kierownicy lub kolumny
kierownicy (np. montaż urządzeń
zapobiegających przed kradzieżą), ponieważ
mogą one spowodować, oprócz utraty
osiągów systemu i gwarancji, poważne
problemy z bezpieczeństwem, a także nie
odpowiadać homologacji samochodu.
13A0K0625C
14A0K0700BC
15A0K0700AC
16
POZNAWANIE SAMOCHODU

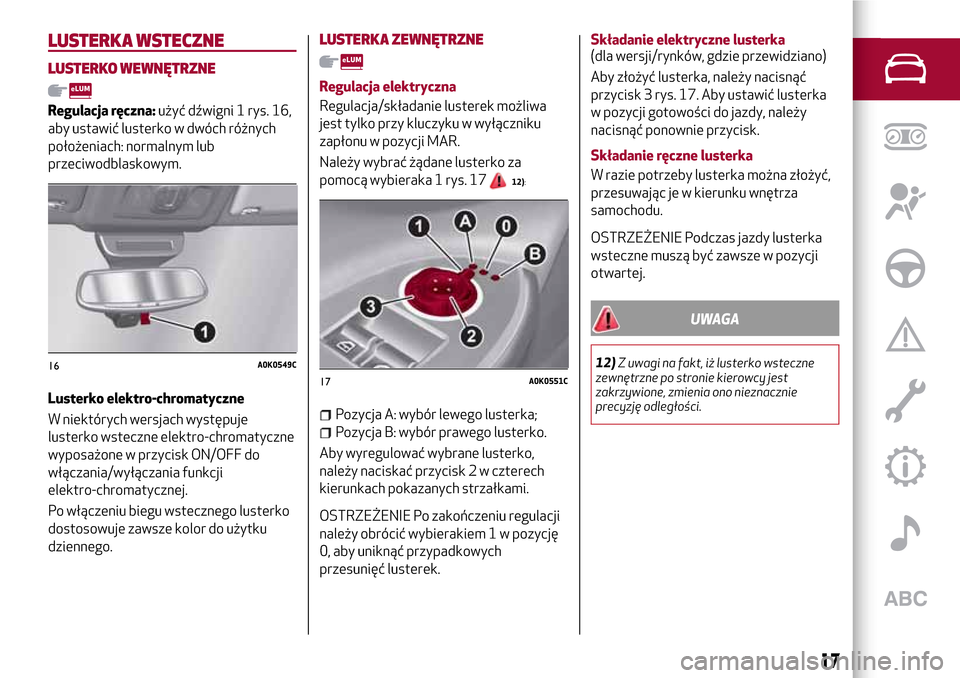

LUSTERKA WSTECZNE
LUSTERKO WEWNĘTRZNE
Regulacja ręczna:użyć dźwigni 1 rys. 16,
aby ustawić lusterko w dwóch różnych
położeniach: normalnym lub
przeciwodblaskowym.
Lusterko elektro-chromatyczne
W niektórych wersjach występuje
lusterko wsteczne elektro-chromatyczne
wyposażone w przycisk ON/OFF do
włączania/wyłączania funkcji
elektro-chromatycznej.
Po włączeniu biegu wstecznego lusterko
dostosowuje zawsze kolor do użytku
dziennego.
LUSTERKA ZEWNĘTRZNE
Regulacja elektryczna
Regulacja/składanie lusterek możliwa
jest tylko przy kluczyku w wyłączniku
zapłonu w pozycji MAR.
Należy wybrać żądane lusterko za
pomocą wybieraka 1 rys. 17
12):
Pozycja A: wybór lewego lusterka;
Pozycja B: wybór prawego lusterko.
Aby wyregulować wybrane lusterko,
należy naciskać przycisk 2 w czterech
kierunkach pokazanych strzałkami.
OSTRZEŻENIE Po zakończeniu regulacji
należy obrócić wybierakiem 1 w pozycję
0, aby uniknąć przypadkowych
przesunięć lusterek.
Składanie elektryczne lusterka
(dla wersji/rynków, gdzie przewidziano)
Aby złożyć lusterka, należy nacisnąć
przycisk 3 rys. 17. Aby ustawić lusterka
w pozycji gotowości do jazdy, należy
nacisnąć ponownie przycisk.
Składanie ręczne lusterka
W razie potrzeby lusterka można złożyć,
przesuwając je w kierunku wnętrza
samochodu.
OSTRZEŻENIE Podczas jazdy lusterka
wsteczne muszą być zawsze w pozycji
otwartej.
UWAGA
12)Z uwagi na fakt, iż lusterko wsteczne
zewnętrzne po stronie kierowcy jest
zakrzywione, zmienia ono nieznacznie
precyzję odległości.16A0K0549C
17A0K0551C
17

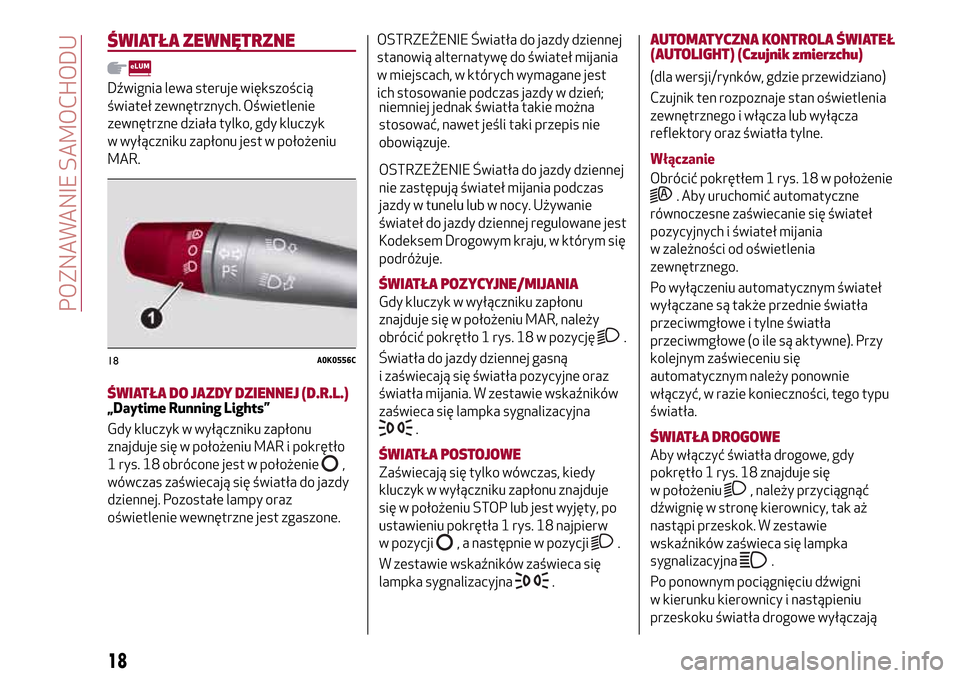

ŚWIATŁA ZEWNĘTRZNE
Dźwignia lewa steruje większością
świateł zewnętrznych. Oświetlenie
zewnętrzne działa tylko, gdy kluczyk
w wyłączniku zapłonu jest w położeniu
MAR.
ŚWIATŁA DO JAZDY DZIENNEJ (D.R.L.)„Daytime Running Lights”
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR i pokrętło
1 rys. 18 obrócone jest w położenie
,
wówczas zaświecają się światła do jazdy
dziennej. Pozostałe lampy oraz
oświetlenie wewnętrzne jest zgaszone.
OSTRZEŻENIE Światła do jazdy dziennej
stanowią alternatywę do świateł mijania
w miejscach, w których wymagane jest
ich stosowanie podczas jazdy w dzień;
niemniej jednak światła takie można
stosować, nawet jeśli taki przepis nie
obowiązuje.
OSTRZEŻENIE Światła do jazdy dziennej
nie zastępują świateł mijania podczas
jazdy w tunelu lub w nocy. Używanie
świateł do jazdy dziennej regulowane jest
Kodeksem Drogowym kraju, w którym się
podróżuje.
ŚWIATŁA POZYCYJNE/MIJANIA
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, należy
obrócić pokrętło 1 rys. 18 w pozycję
.
Światła do jazdy dziennej gasną
i zaświecają się światła pozycyjne oraz
światła mijania. W zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
ŚWIATŁA POSTOJOWE
Zaświecają się tylko wówczas, kiedy
kluczyk w wyłączniku zapłonu znajduje
się w położeniu STOP lub jest wyjęty, po
ustawieniu pokrętła 1 rys. 18 najpierw
w pozycji
, a następnie w pozycji.
W zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
AUTOMATYCZNA KONTROLA ŚWIATEŁ
(AUTOLIGHT) (Czujnik zmierzchu)
(dla wersji/rynków, gdzie przewidziano)
Czujnik ten rozpoznaje stan oświetlenia
zewnętrznego i włącza lub wyłącza
reflektory oraz światła tylne.
Włączanie
Obrócić pokrętłem 1 rys. 18 w położenie
. Aby uruchomić automatyczne
równoczesne zaświecanie się świateł
pozycyjnych i świateł mijania
w zależności od oświetlenia
zewnętrznego.
Po wyłączeniu automatycznym świateł
wyłączane są także przednie światła
przeciwmgłowe i tylne światła
przeciwmgłowe (o ile są aktywne). Przy
kolejnym zaświeceniu się
automatycznym należy ponownie
włączyć, w razie konieczności, tego typu
światła.
ŚWIATŁA DROGOWE
Aby włączyć światła drogowe, gdy
pokrętło 1 rys. 18 znajduje się
w położeniu
, należy przyciągnąć
dźwignię w stronę kierownicy, tak aż
nastąpi przeskok. W zestawie
wskaźników zaświeca się lampka
sygnalizacyjna
.
Po ponownym pociągnięciu dźwigni
w kierunku kierownicy i nastąpieniu
przeskoku światła drogowe wyłączają
18A0K0556C
18
POZNAWANIE SAMOCHODU

się, ponownie włączają się światła mijania
i gaśnie lampka sygnalizacyjna
.

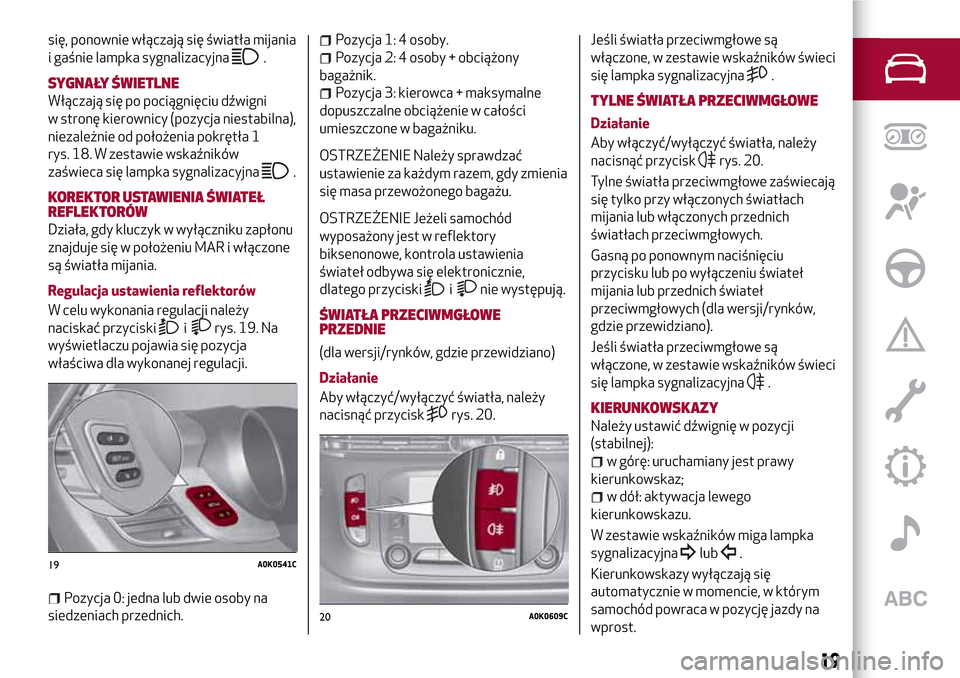

SYGNAŁY ŚWIETLNE
Włączają się po pociągnięciu dźwigni
w stronę kierownicy (pozycja niestabilna),
niezależnie od położenia pokrętła 1
rys. 18. W zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
KOREKTOR USTAWIENIA ŚWIATEŁ
REFLEKTORÓW
Działa, gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR i włączone
są światła mijania.
Regulacja ustawienia reflektorów
W celu wykonania regulacji należy
naciskać przyciski
irys. 19. Na
wyświetlaczu pojawia się pozycja
właściwa dla wykonanej regulacji.
Pozycja 0: jedna lub dwie osoby na
siedzeniach przednich.
Pozycja 1: 4 osoby.
Pozycja 2: 4 osoby + obciążony
bagażnik.
Pozycja 3: kierowca + maksymalne
dopuszczalne obciążenie w całości
umieszczone w bagażniku.
OSTRZEŻENIE Należy sprawdzać
ustawienie za każdym razem, gdy zmienia
się masa przewożonego bagażu.
OSTRZEŻENIE Jeżeli samochód
wyposażony jest w reflektory
biksenonowe, kontrola ustawienia
świateł odbywa się elektronicznie,
dlatego przyciski
inie występują.
ŚWIATŁA PRZECIWMGŁOWE
PRZEDNIE
(dla wersji/rynków, gdzie przewidziano)
Działanie
Aby włączyć/wyłączyć światła, należy
nacisnąć przycisk
rys. 20.Jeśli światła przeciwmgłowe są
włączone, w zestawie wskaźników świeci
się lampka sygnalizacyjna
.
TYLNE ŚWIATŁA PRZECIWMGŁOWE
Działanie
Aby włączyć/wyłączyć światła, należy
nacisnąć przycisk
rys. 20.
Tylne światła przeciwmgłowe zaświecają
się tylko przy włączonych światłach
mijania lub włączonych przednich
światłach przeciwmgłowych.
Gasną po ponownym naciśnięciu
przycisku lub po wyłączeniu świateł
mijania lub przednich świateł
przeciwmgłowych (dla wersji/rynków,
gdzie przewidziano).
Jeśli światła przeciwmgłowe są
włączone, w zestawie wskaźników świeci
się lampka sygnalizacyjna
.
KIERUNKOWSKAZY
Należy ustawić dźwignię w pozycji
(stabilnej):
w górę: uruchamiany jest prawy
kierunkowskaz;
w dół: aktywacja lewego
kierunkowskazu.
W zestawie wskaźników miga lampka
sygnalizacyjna
lub.
Kierunkowskazy wyłączają się
automatycznie w momencie, w którym
samochód powraca w pozycję jazdy na
wprost.19A0K0541C
20A0K0609C
19

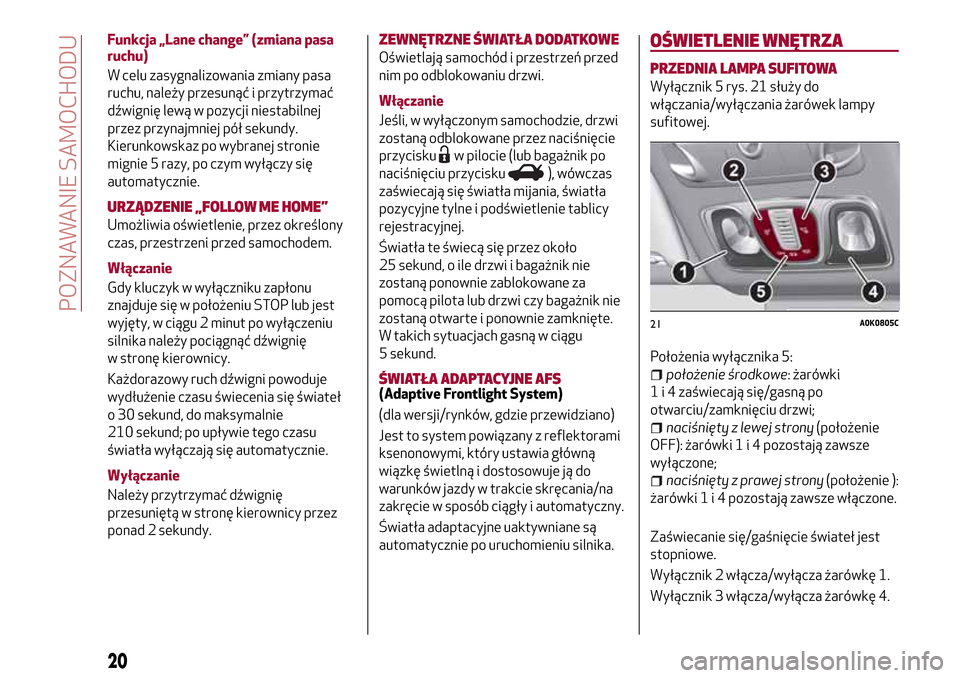

Funkcja „Lane change” (zmiana pasa
ruchu)
W celu zasygnalizowania zmiany pasa
ruchu, należy przesunąć i przytrzymać
dźwignię lewą w pozycji niestabilnej
przez przynajmniej pół sekundy.
Kierunkowskaz po wybranej stronie
mignie 5 razy, po czym wyłączy się
automatycznie.
URZĄDZENIE „FOLLOW ME HOME”
Umożliwia oświetlenie, przez określony
czas, przestrzeni przed samochodem.
Włączanie
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, w ciągu 2 minut po wyłączeniu
silnika należy pociągnąć dźwignię
w stronę kierownicy.
Każdorazowy ruch dźwigni powoduje
wydłużenie czasu świecenia się świateł
o 30 sekund, do maksymalnie
210 sekund; po upływie tego czasu
światła wyłączają się automatycznie.
Wyłączanie
Należy przytrzymać dźwignię
przesuniętą w stronę kierownicy przez
ponad 2 sekundy.
ZEWNĘTRZNE ŚWIATŁA DODATKOWE
Oświetlają samochód i przestrzeń przed
nim po odblokowaniu drzwi.
Włączanie
Jeśli, w wyłączonym samochodzie, drzwi
zostaną odblokowane przez naciśnięcie
przycisku
w pilocie (lub bagażnik po
naciśnięciu przycisku
), wówczas
zaświecają się światła mijania, światła
pozycyjne tylne i podświetlenie tablicy
rejestracyjnej.
Światła te świecą się przez około
25 sekund, o ile drzwi i bagażnik nie
zostaną ponownie zablokowane za
pomocą pilota lub drzwi czy bagażnik nie
zostaną otwarte i ponownie zamknięte.
W takich sytuacjach gasną w ciągu
5 sekund.
ŚWIATŁA ADAPTACYJNE AFS(Adaptive Frontlight System)
(dla wersji/rynków, gdzie przewidziano)
Jest to system powiązany z reflektorami
ksenonowymi, który ustawia główną
wiązkę świetlną i dostosowuje ją do
warunków jazdy w trakcie skręcania/na
zakręcie w sposób ciągły i automatyczny.
Światła adaptacyjne uaktywniane są
automatycznie po uruchomieniu silnika.
OŚWIETLENIE WNĘTRZA
PRZEDNIA LAMPA SUFITOWA
Wyłącznik 5 rys. 21 służy do
włączania/wyłączania żarówek lampy
sufitowej.
Położenia wyłącznika 5:
położenie środkowe: żarówki
1 i 4 zaświecają się/gasną po
otwarciu/zamknięciu drzwi;
naciśnięty z lewej strony(położenie
OFF): żarówki1i4pozostają zawsze
wyłączone;
naciśnięty z prawej strony(położenie ):
żarówki1i4pozostają zawsze włączone.
Zaświecanie się/gaśnięcie świateł jest
stopniowe.
Wyłącznik 2 włącza/wyłącza żarówkę 1.
Wyłącznik 3 włącza/wyłącza żarówkę 4.
21A0K0805C
20
POZNAWANIE SAMOCHODU

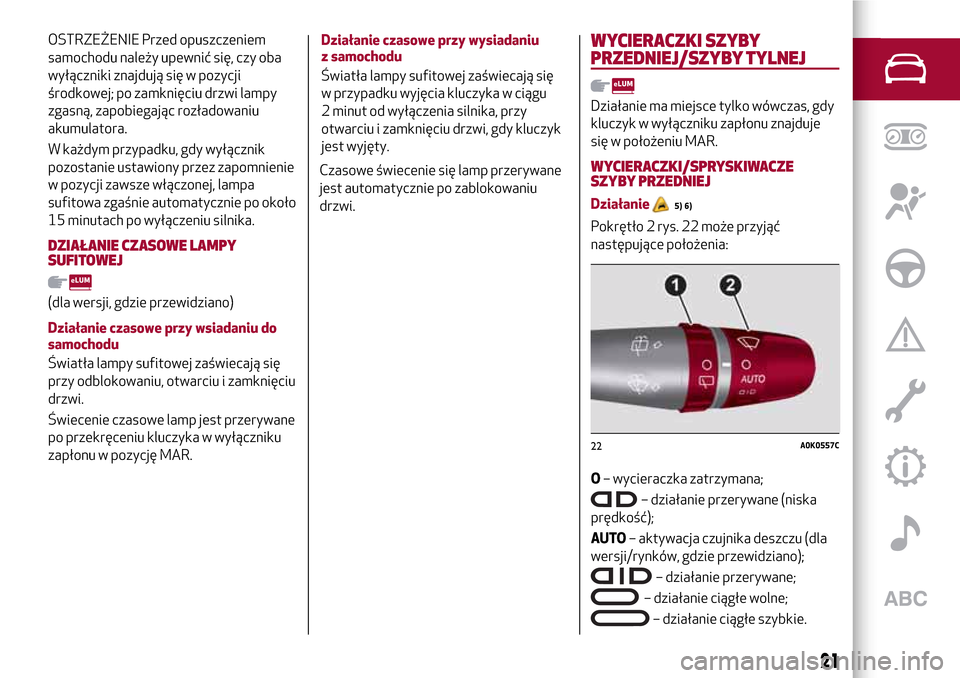

OSTRZEŻENIE Przed opuszczeniem
samochodu należy upewnić się, czy oba
wyłączniki znajdują się w pozycji
środkowej; po zamknięciu drzwi lampy
zgasną, zapobiegając rozładowaniu
akumulatora.
W każdym przypadku, gdy wyłącznik
pozostanie ustawiony przez zapomnienie
w pozycji zawsze włączonej, lampa
sufitowa zgaśnie automatycznie po około
15 minutach po wyłączeniu silnika.
DZIAŁANIE CZASOWE LAMPY
SUFITOWEJ
(dla wersji, gdzie przewidziano)
Działanie czasowe przy wsiadaniu do
samochodu
Światła lampy sufitowej zaświecają się
przy odblokowaniu, otwarciu i zamknięciu
drzwi.
Świecenie czasowe lamp jest przerywane
po przekręceniu kluczyka w wyłączniku
zapłonu w pozycję MAR.Działanie czasowe przy wysiadaniu
z samochodu
Światła lampy sufitowej zaświecają się
w przypadku wyjęcia kluczyka w ciągu
2 minut od wyłączenia silnika, przy
otwarciu i zamknięciu drzwi, gdy kluczyk
jest wyjęty.
Czasowe świecenie się lamp przerywane
jest automatycznie po zablokowaniu
drzwi.
WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY TYLNEJ
Działanie ma miejsce tylko wówczas, gdy
kluczyk w wyłączniku zapłonu znajduje
się w położeniu MAR.
WYCIERACZKI/SPRYSKIWACZE
SZYBY PRZEDNIEJ
Działanie5) 6)
Pokrętło 2 rys. 22 może przyjąć
następujące położenia:
O– wycieraczka zatrzymana;
– działanie przerywane (niska
prędkość);
AUTO– aktywacja czujnika deszczu (dla
wersji/rynków, gdzie przewidziano);
– działanie przerywane;
– działanie ciągłe wolne;
– działanie ciągłe szybkie.
22A0K0557C
21

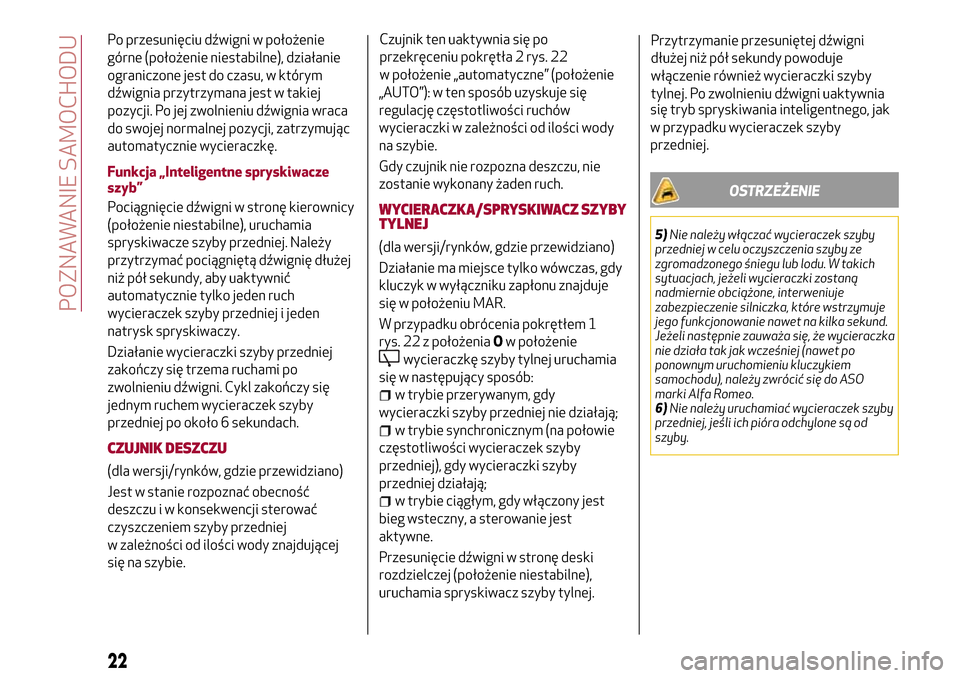

Po przesunięciu dźwigni w położenie
górne (położenie niestabilne), działanie
ograniczone jest do czasu, w którym
dźwignia przytrzymana jest w takiej
pozycji. Po jej zwolnieniu dźwignia wraca
do swojej normalnej pozycji, zatrzymując
automatycznie wycieraczkę.
Funkcja „Inteligentne spryskiwacze
szyb”
Pociągnięcie dźwigni w stronę kierownicy
(położenie niestabilne), uruchamia
spryskiwacze szyby przedniej. Należy
przytrzymać pociągniętą dźwignię dłużej
niż pół sekundy, aby uaktywnić
automatycznie tylko jeden ruch
wycieraczek szyby przedniej i jeden
natrysk spryskiwaczy.
Działanie wycieraczki szyby przedniej
zakończy się trzema ruchami po
zwolnieniu dźwigni. Cykl zakończy się
jednym ruchem wycieraczek szyby
przedniej po około 6 sekundach.
CZUJNIK DESZCZU
(dla wersji/rynków, gdzie przewidziano)
Jest w stanie rozpoznać obecność
deszczu i w konsekwencji sterować
czyszczeniem szyby przedniej
w zależności od ilości wody znajdującej
się na szybie.Czujnik ten uaktywnia się po
przekręceniu pokrętła 2 rys. 22
w położenie „automatyczne” (położenie
„AUTO”): w ten sposób uzyskuje się
regulację częstotliwości ruchów
wycieraczki w zależności od ilości wody
na szybie.
Gdy czujnik nie rozpozna deszczu, nie
zostanie wykonany żaden ruch.
WYCIERACZKA/SPRYSKIWACZ SZYBY
TYLNEJ
(dla wersji/rynków, gdzie przewidziano)
Działanie ma miejsce tylko wówczas, gdy
kluczyk w wyłączniku zapłonu znajduje
się w położeniu MAR.
W przypadku obrócenia pokrętłem 1
rys. 22 z położeniaOw położenie
wycieraczkę szyby tylnej uruchamia
się w następujący sposób:
w trybie przerywanym, gdy
wycieraczki szyby przedniej nie działają;
w trybie synchronicznym (na połowie
częstotliwości wycieraczek szyby
przedniej), gdy wycieraczki szyby
przedniej działają;
w trybie ciągłym, gdy włączony jest
bieg wsteczny, a sterowanie jest
aktywne.
Przesunięcie dźwigni w stronę deski
rozdzielczej (położenie niestabilne),
uruchamia spryskiwacz szyby tylnej.Przytrzymanie przesuniętej dźwigni
dłużej niż pół sekundy powoduje
włączenie również wycieraczki szyby
tylnej. Po zwolnieniu dźwigni uaktywnia
się tryb spryskiwania inteligentnego, jak
w przypadku wycieraczek szyby
przedniej.
OSTRZEŻENIE
5)Nie należy włączać wycieraczek szyby
przedniej w celu oczyszczenia szyby ze
zgromadzonego śniegu lub lodu. W takich
sytuacjach, jeżeli wycieraczki zostaną
nadmiernie obciążone, interweniuje
zabezpieczenie silniczka, które wstrzymuje
jego funkcjonowanie nawet na kilka sekund.
Jeżeli następnie zauważa się, że wycieraczka
nie działa tak jak wcześniej (nawet po
ponownym uruchomieniu kluczykiem
samochodu), należy zwrócić się do ASO
marki Alfa Romeo.
6)Nie należy uruchamiać wycieraczek szyby
przedniej, jeśli ich pióra odchylone są od
szyby.
22
POZNAWANIE SAMOCHODU
