2017 Alfa Romeo Giulietta Instrukcja Obsługi (in Polish)

1.6 JTDM2.0 JTDMZalecane paliwa i oryginalne
smary
litry kg litry kg
Zbiornik paliwa 60 – 60 –
Olej napędowy (Specyfikacja
EN590)
w tym rezerwa wynosząca 8 - 10 – 8 - 10 –
Układ chłodzenia silnika
(z klimatyzacją)6,8 6,0 6,7 5,9Mieszanka wody
demineralizowanej i płynu
PARAFLU
UPpo 50%(**)
Miska olejowa silnika 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Miska olejowa silnika (wersje ze
skrzynią biegów Alfa TCT)– – 4,4 3,6
Miska oleju silnika i filtr 4,2 3,5 4,2 3,5
Miska olejowa silnika i filtr
(wersje ze skrzynią biegów Alfa
TCT)– – 4,8 4,0
Obudowa skrzyni
biegów/mechanizm różnicowy2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Układ hydrauliczny hamulców
z urządzeniem zapobiegającym
blokowaniu kół (ABS)0,83 0,78 0,83 0,78 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy
szyby przedniej/spryskiwacza
szyby tylnej/spryskiwaczy
reflektorów
(*)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mieszanina wody i płynu
TUTELA PROFESSIONAL SC
35
(**) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
(*) Wartości w nawiasach odnoszą się do wersji ze spryskiwaczami reflektorów
175

MATERIAŁY EKSPLOATACYJNE
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych. Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie paliwa
i emisje zanieczyszczeń. Jakość oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
PARAMETRY PRODUKTÓW
52)
Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneInterwał wymiany
Olej do silników
benzynowych (wersja
1.4 Turbo Benzyna)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników
benzynowych (wersje
1.4 Turbo Multi Air)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 lub
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników
benzynowych (tylko
wersje 1750 Turbo
Benzyna)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników DieslaSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 lub
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13Zgodnie z Wykazem
czynności przeglądów
okresowych
Oleje do silników
benzyna/LPGSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Zgodnie z Wykazem
czynności przeglądów
okresowych
Gdy nie ma dostępu do środków smarnych o wymaganej specyfikacji, zezwala się na stosowanie, w zakresie uzupełniania poziomu,
produktów posiadających wskazane parametry; w takim przypadku nie zapewnia się jednak optymalnych osiągów silnika.
176
DANE TECHNICZNE

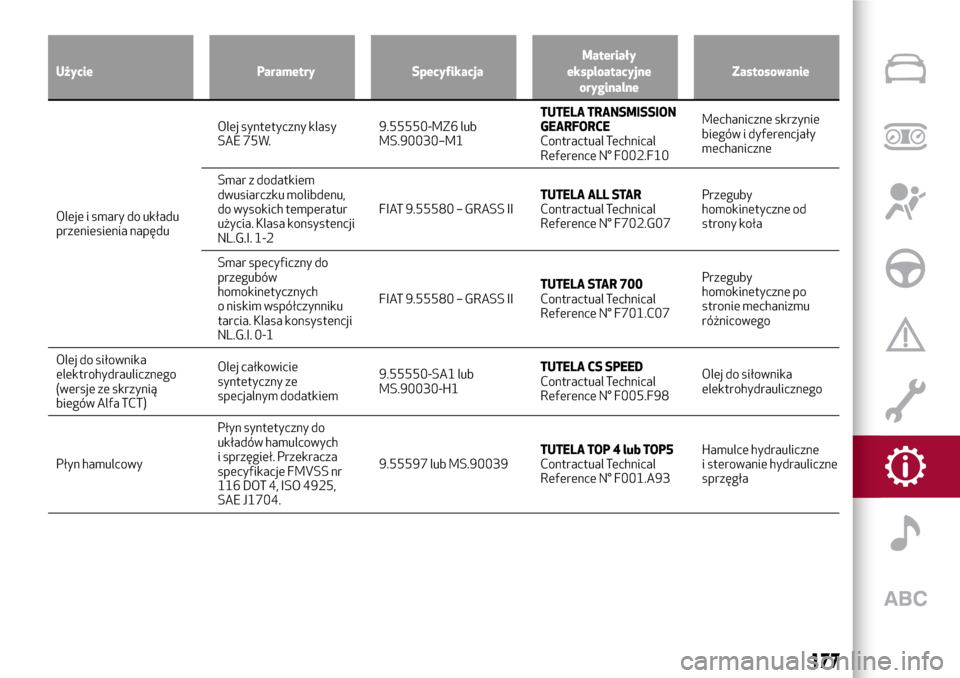

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowanie
Oleje i smary do układu
przeniesienia napęduOlej syntetyczny klasy
SAE 75W.9.55550-MZ6 lub
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechaniczne skrzynie
biegów i dyferencjały
mechaniczne
Smar z dodatkiem
dwusiarczku molibdenu,
do wysokich temperatur
użycia. Klasa konsystencji
NL.G.I. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Przeguby
homokinetyczne od
strony koła
Smar specyficzny do
przegubów
homokinetycznych
o niskim współczynniku
tarcia. Klasa konsystencji
NL.G.I. 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Przeguby
homokinetyczne po
stronie mechanizmu
różnicowego
Olej do siłownika
elektrohydraulicznego
(wersje ze skrzynią
biegów Alfa TCT)Olej całkowicie
syntetyczny ze
specjalnym dodatkiem9.55550-SA1 lub
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Olej do siłownika
elektrohydraulicznego
Płyn hamulcowyPłyn syntetyczny do
układów hamulcowych
i sprzęgieł. Przekracza
specyfikacje FMVSS nr
116 DOT 4, ISO 4925,
SAE J1704.9.55597 lub MS.90039TUTELA TOP 4 lub TOP5
Contractual Technical
Reference N° F001.A93Hamulce hydrauliczne
i sterowanie hydrauliczne
sprzęgła
177

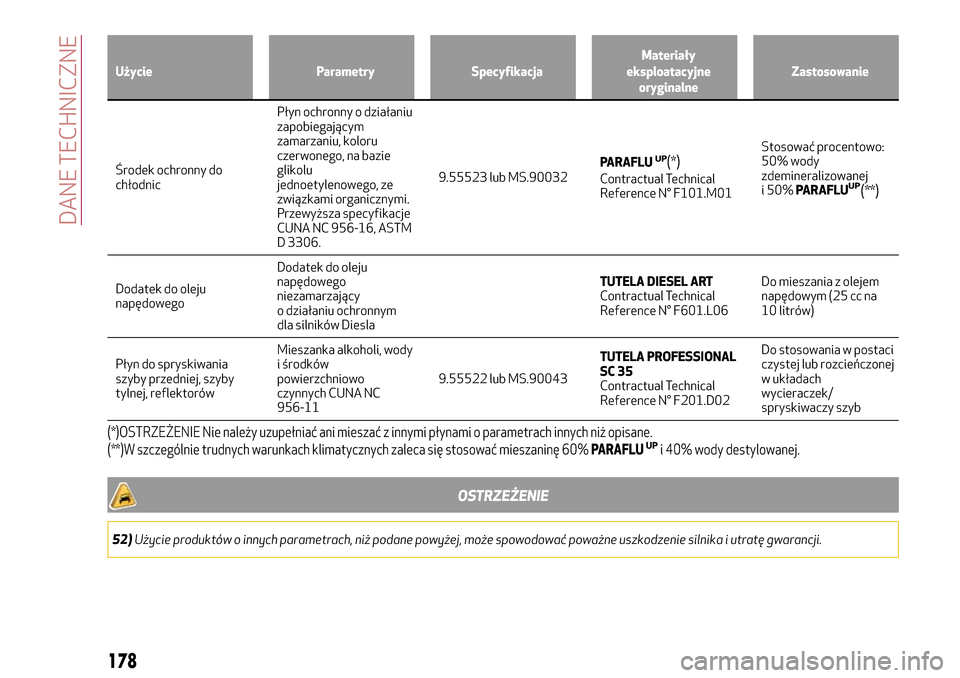

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowanie
Środek ochronny do
chłodnicPłyn ochronny o działaniu
zapobiegającym
zamarzaniu, koloru
czerwonego, na bazie
glikolu
jednoetylenowego, ze
związkami organicznymi.
Przewyższa specyfikacje
CUNA NC 956-16, ASTM
D 3306.9.55523 lub MS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Stosować procentowo:
50% wody
zdemineralizowanej
i 50%PARAFLUUP(**)
Dodatek do oleju
napędowegoDodatek do oleju
napędowego
niezamarzający
o działaniu ochronnym
dla silników DieslaTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Do mieszania z olejem
napędowym (25 cc na
10 litrów)
Płyn do spryskiwania
szyby przedniej, szyby
tylnej, reflektorówMieszanka alkoholi, wody
i środków
powierzchniowo
czynnych CUNA NC
956-119.55522 lub MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Do stosowania w postaci
czystej lub rozcieńczonej
w układach
wycieraczek/
spryskiwaczy szyb
(*)OSTRZEŻENIE Nie należy uzupełniać ani mieszać z innymi płynami o parametrach innych niż opisane.
(**)W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60%PARAFLUUPi 40% wody destylowanej.
OSTRZEŻENIE
52)Użycie produktów o innych parametrach, niż podane powyżej, może spowodować poważne uszkodzenie silnika i utratę gwarancji.
178
DANE TECHNICZNE

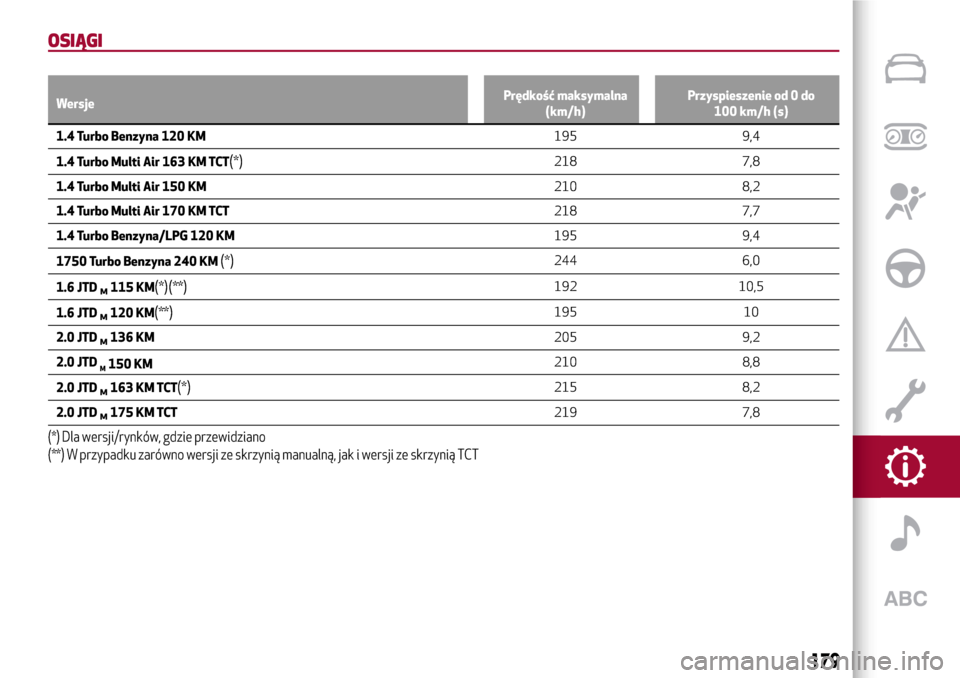

OSIĄGI
WersjePrędkość maksymalna
(km/h)Przyspieszenie od 0 do
100 km/h (s)
1.4 Turbo Benzyna 120 KM195 9,4
1.4 Turbo Multi Air 163 KM TCT
(*)218 7,8
1.4 Turbo Multi Air 150 KM210 8,2
1.4 Turbo Multi Air 170 KM TCT218 7,7
1.4 Turbo Benzyna/LPG 120 KM195 9,4
1750 Turbo Benzyna 240 KM
(*)244 6,0
1.6 JTD
M115 KM(*) (**)192 10,5
1.6 JTD
M120 KM(**)195 10
2.0 JTD
M136 KM205 9,2
2.0 JTD
M150 KM210 8,8
2.0 JTD
M163 KM TCT(*)215 8,2
2.0 JTD
M175 KM TCT219 7,8
(*) Dla wersji/rynków, gdzie przewidziano
(**) W przypadku zarówno wersji ze skrzynią manualną, jak i wersji ze skrzynią TCT
179

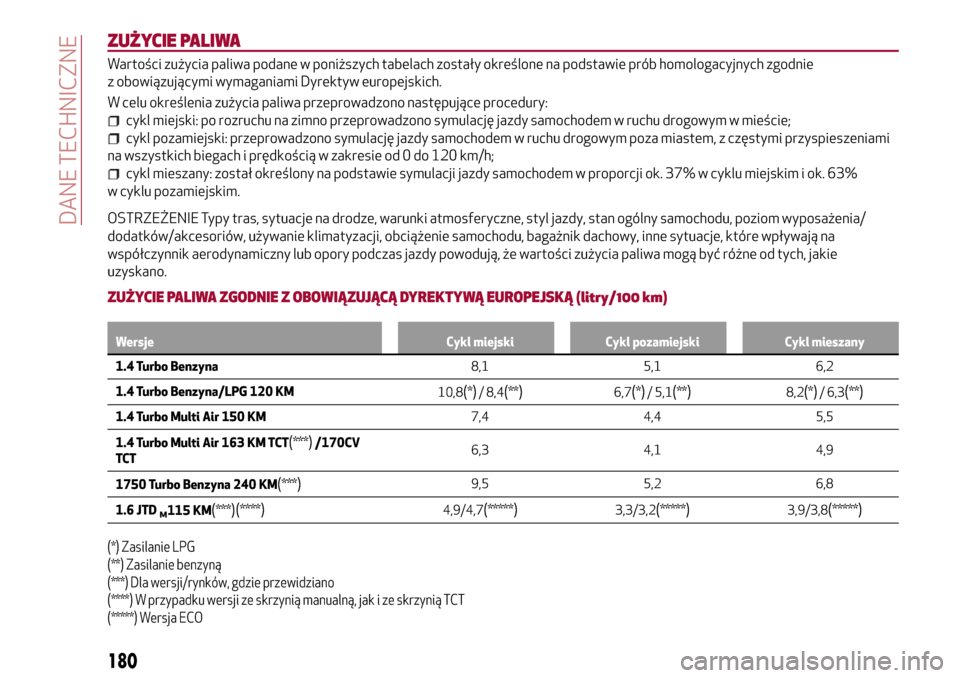

ZUŻYCIE PALIWA
Wartości zużycia paliwa podane w poniższych tabelach zostały określone na podstawie prób homologacyjnych zgodnie
z obowiązującymi wymaganiami Dyrektyw europejskich.
W celu określenia zużycia paliwa przeprowadzono następujące procedury:
cykl miejski: po rozruchu na zimno przeprowadzono symulację jazdy samochodem w ruchu drogowym w mieście;
cykl pozamiejski: przeprowadzono symulację jazdy samochodem w ruchu drogowym poza miastem, z częstymi przyspieszeniami
na wszystkich biegach i prędkością w zakresie od 0 do 120 km/h;
cykl mieszany: został określony na podstawie symulacji jazdy samochodem w proporcji ok. 37% w cyklu miejskim i ok. 63%
w cyklu pozamiejskim.
OSTRZEŻENIE Typy tras, sytuacje na drodze, warunki atmosferyczne, styl jazdy, stan ogólny samochodu, poziom wyposażenia/
dodatków/akcesoriów, używanie klimatyzacji, obciążenie samochodu, bagażnik dachowy, inne sytuacje, które wpływają na
współczynnik aerodynamiczny lub opory podczas jazdy powodują, że wartości zużycia paliwa mogą być różne od tych, jakie
uzyskano.
ZUŻYCIE PALIWA ZGODNIE Z OBOWIĄZUJĄCĄ DYREKTYWĄ EUROPEJSKĄ (litry/100 km)
Wersje Cykl miejski Cykl pozamiejski Cykl mieszany
1.4 Turbo Benzyna8,1 5,1 6,2
1.4 Turbo Benzyna/LPG 120 KM
10,8
(*)/ 8,4(**)6,7(*)/ 5,1(**)8,2(*)/ 6,3(**)
1.4 Turbo Multi Air 150 KM7,4 4,4 5,5
1.4 Turbo Multi Air 163 KM TCT
(***)/170CV
TCT6,3 4,1 4,9
1750 Turbo Benzyna 240 KM
(***)9,5 5,2 6,8
1.6 JTD
M115 KM(***)(****)4,9/4,7(*****)3,3/3,2(*****)3,9/3,8(*****)
(*) Zasilanie LPG
(**) Zasilanie benzyną
(***) Dla wersji/rynków, gdzie przewidziano
(****) W przypadku wersji ze skrzynią manualną, jak i ze skrzynią TCT
(*****) Wersja ECO
180
DANE TECHNICZNE

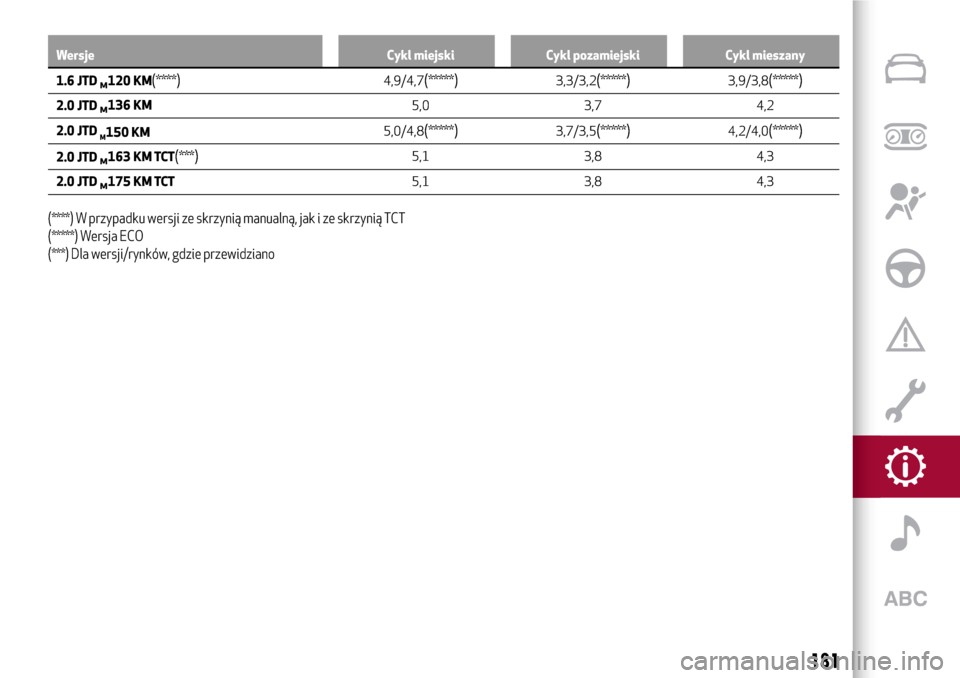

Wersje Cykl miejski Cykl pozamiejski Cykl mieszany
1.6 JTDM120 KM(****)4,9/4,7(*****)3,3/3,2(*****)3,9/3,8(*****)
2.0 JTDM136 KM
5,0 3,7 4,2
2.0 JTD
M150 KM5,0/4,8(*****)3,7/3,5(*****)4,2/4,0(*****)
2.0 JTDM163 KM TCT(***)5,1 3,8 4,3
2.0 JTD
M175 KM TCT
5,1 3,8 4,3
(****) W przypadku wersji ze skrzynią manualną, jak i ze skrzynią TCT
(*****) Wersja ECO
(***) Dla wersji/rynków, gdzie przewidziano
181

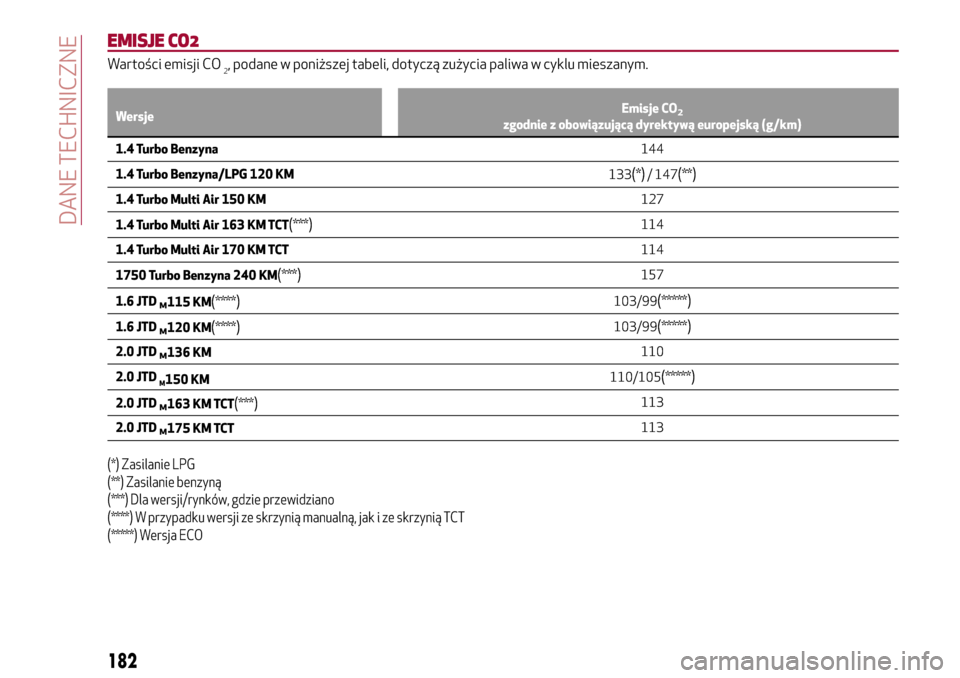

EMISJE CO2
Wartości emisji CO2, podane w poniższej tabeli, dotyczą zużycia paliwa w cyklu mieszanym.
WersjeEmisje CO2zgodnie z obowiązującą dyrektywą europejską (g/km)
1.4 Turbo Benzyna144
1.4 Turbo Benzyna/LPG 120 KM
133
(*)/ 147(**)
1.4 Turbo Multi Air 150 KM127
1.4 Turbo Multi Air 163 KM TCT
(***)114
1.4 Turbo Multi Air 170 KM TCT114
1750 Turbo Benzyna 240 KM
(***)157
1.6 JTD
M115 KM(****)103/99(*****)
1.6 JTDM120 KM(****)103/99(*****)
2.0 JTDM136 KM110
2.0 JTD
M150 KM110/105(*****)
2.0 JTDM163 KM TCT(***)113
2.0 JTD
M175 KM TCT113
(*) Zasilanie LPG
(**) Zasilanie benzyną
(***) Dla wersji/rynków, gdzie przewidziano
(****) W przypadku wersji ze skrzynią manualną, jak i ze skrzynią TCT
(*****) Wersja ECO
182
DANE TECHNICZNE
