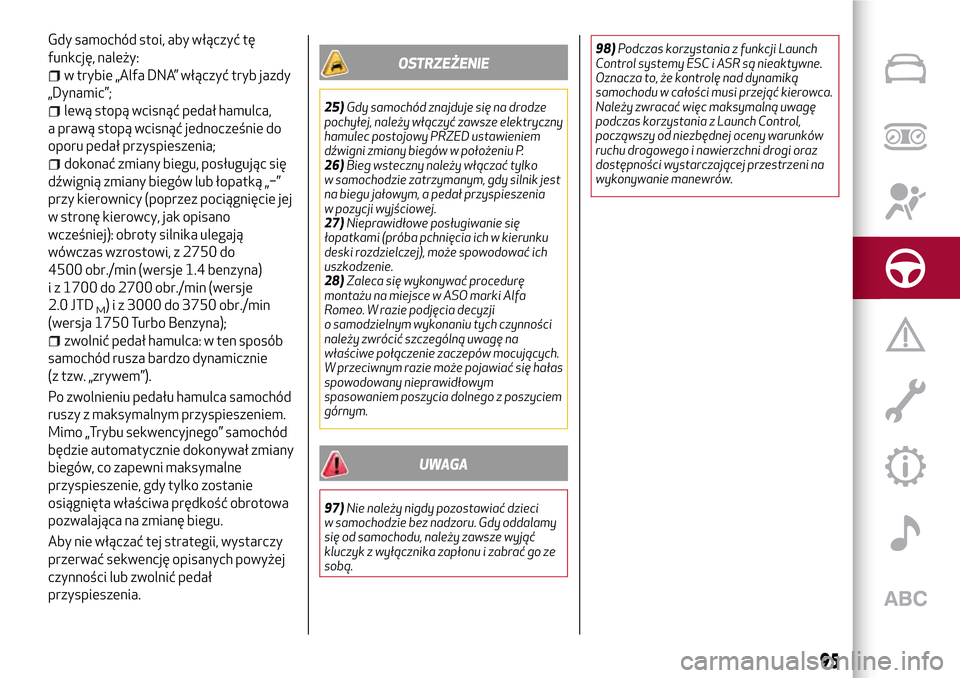

Gdy samochód stoi, aby włączyć tę
funkcję, należy:
w trybie „Alfa DNA” włączyć tryb jazdy
„Dynamic”;
lewą stopą wcisnąć pedał hamulca,
a prawą stopą wcisnąć jednocześnie do
oporu pedał przyspieszenia;
dokonać zmiany biegu, posługując się
dźwignią zmiany biegów lub łopatką „−”
przy kierownicy (poprzez pociągnięcie jej
w stronę kierowcy, jak opisano
wcześniej): obroty silnika ulegają
wówczas wzrostowi, z 2750 do
4500 obr./min (wersje 1.4 benzyna)
i z 1700 do 2700 obr./min (wersje
2.0 JTD
M) i z 3000 do 3750 obr./min
(wersja 1750 Turbo Benzyna);
zwolnić pedał hamulca: w ten sposób
samochód rusza bardzo dynamicznie
(z tzw. „zrywem”).
Po zwolnieniu pedału hamulca samochód
ruszy z maksymalnym przyspieszeniem.
Mimo „Trybu sekwencyjnego” samochód
będzie automatycznie dokonywał zmiany
biegów, co zapewni maksymalne
przyspieszenie, gdy tylko zostanie
osiągnięta właściwa prędkość obrotowa
pozwalająca na zmianę biegu.
Aby nie włączać tej strategii, wystarczy
przerwać sekwencję opisanych powyżej
czynności lub zwolnić pedał
przyspieszenia.
OSTRZEŻENIE
25)Gdy samochód znajduje się na drodze
pochyłej, należy włączyć zawsze elektryczny
hamulec postojowy PRZED ustawieniem
dźwigni zmiany biegów w położeniu P.
26)Bieg wsteczny należy włączać tylko
w samochodzie zatrzymanym, gdy silnik jest
na biegu jałowym, a pedał przyspieszenia
w pozycji wyjściowej.
27)Nieprawidłowe posługiwanie się
łopatkami (próba pchnięcia ich w kierunku
deski rozdzielczej), może spowodować ich
uszkodzenie.
28)Zaleca się wykonywać procedurę
montażu na miejsce w ASO marki Alfa
Romeo. W razie podjęcia decyzji
o samodzielnym wykonaniu tych czynności
należy zwrócić szczególną uwagę na
właściwe połączenie zaczepów mocujących.
W przeciwnym razie może pojawiać się hałas
spowodowany nieprawidłowym
spasowaniem poszycia dolnego z poszyciem
górnym.
UWAGA
97)Nie należy nigdy pozostawiać dzieci
w samochodzie bez nadzoru. Gdy oddalamy
się od samochodu, należy zawsze wyjąć
kluczyk z wyłącznika zapłonu i zabrać go ze
sobą.98)Podczas korzystania z funkcji Launch
Control systemy ESC i ASR są nieaktywne.
Oznacza to, że kontrolę nad dynamiką
samochodu w całości musi przejąć kierowca.
Należy zwracać więc maksymalną uwagę
podczas korzystania z Launch Control,
począwszy od niezbędnej oceny warunków
ruchu drogowego i nawierzchni drogi oraz
dostępności wystarczającej przestrzeni na
wykonywanie manewrów.
95

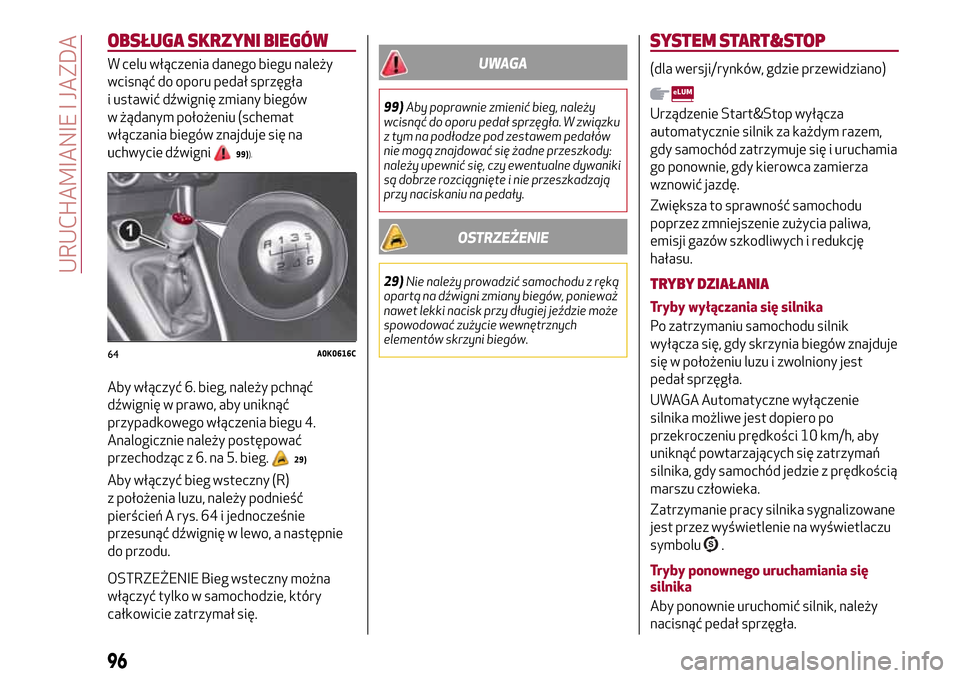

OBSŁUGA SKRZYNI BIEGÓW
W celu włączenia danego biegu należy
wcisnąć do oporu pedał sprzęgła
i ustawić dźwignię zmiany biegów
w żądanym położeniu (schemat
włączania biegów znajduje się na
uchwycie dźwigni
99)).
Aby włączyć 6. bieg, należy pchnąć
dźwignię w prawo, aby uniknąć
przypadkowego włączenia biegu 4.
Analogicznie należy postępować
przechodząc z 6. na 5. bieg.
29)
Aby włączyć bieg wsteczny (R)
z położenia luzu, należy podnieść
pierścień A rys. 64 i jednocześnie
przesunąć dźwignię w lewo, a następnie
do przodu.
OSTRZEŻENIE Bieg wsteczny można
włączyć tylko w samochodzie, który
całkowicie zatrzymał się.
UWAGA
99)Aby poprawnie zmienić bieg, należy
wcisnąć do oporu pedał sprzęgła. W związku
z tym na podłodze pod zestawem pedałów
nie mogą znajdować się żadne przeszkody:
należy upewnić się, czy ewentualne dywaniki
są dobrze rozciągnięte i nie przeszkadzają
przy naciskaniu na pedały.
OSTRZEŻENIE
29)Nie należy prowadzić samochodu z ręką
opartą na dźwigni zmiany biegów, ponieważ
nawet lekki nacisk przy długiej jeździe może
spowodować zużycie wewnętrznych
elementów skrzyni biegów.
SYSTEM START&STOP
(dla wersji/rynków, gdzie przewidziano)
Urządzenie Start&Stop wyłącza
automatycznie silnik za każdym razem,
gdy samochód zatrzymuje się i uruchamia
go ponownie, gdy kierowca zamierza
wznowić jazdę.
Zwiększa to sprawność samochodu
poprzez zmniejszenie zużycia paliwa,
emisji gazów szkodliwych i redukcję
hałasu.
TRYBY DZIAŁANIA
Tryby wyłączania się silnika
Po zatrzymaniu samochodu silnik
wyłącza się, gdy skrzynia biegów znajduje
się w położeniu luzu i zwolniony jest
pedał sprzęgła.
UWAGA Automatyczne wyłączenie
silnika możliwe jest dopiero po
przekroczeniu prędkości 10 km/h, aby
uniknąć powtarzających się zatrzymań
silnika, gdy samochód jedzie z prędkością
marszu człowieka.
Zatrzymanie pracy silnika sygnalizowane
jest przez wyświetlenie na wyświetlaczu
symbolu
.
Tryby ponownego uruchamiania się
silnika
Aby ponownie uruchomić silnik, należy
nacisnąć pedał sprzęgła.
64A0K0616C
96
URUCHAMIANIE I JAZDA

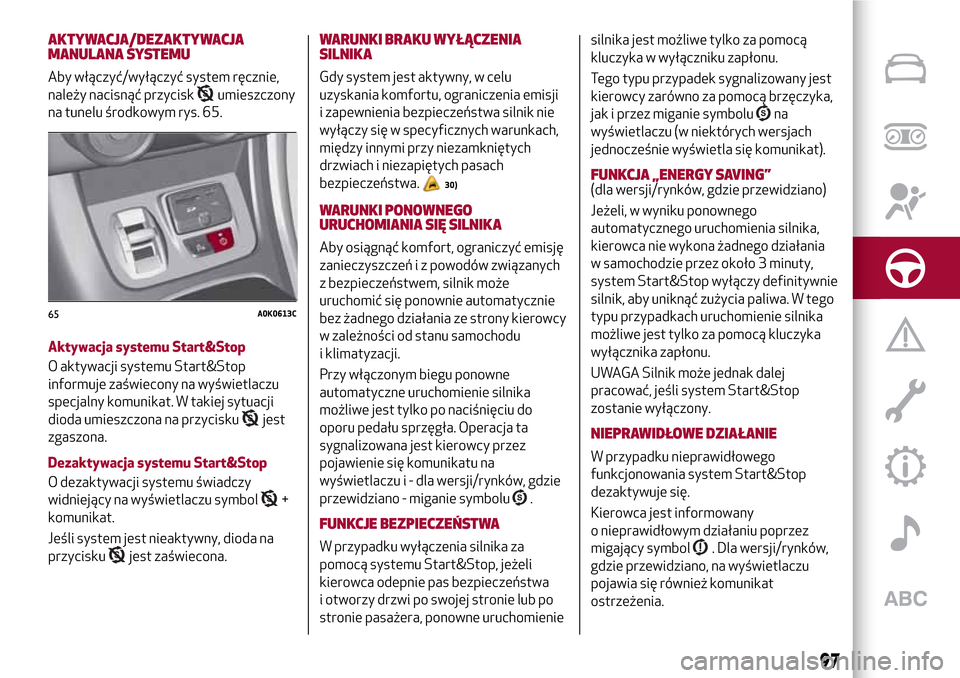

AKTYWACJA/DEZAKTYWACJA
MANULANASYSTEMU
Aby włączyć/wyłączyć system ręcznie,
należy nacisnąć przycisk
umieszczony
na tunelu środkowym rys. 65.
Aktywacja systemu Start&Stop
O aktywacji systemu Start&Stop
informuje zaświecony na wyświetlaczu
specjalny komunikat. W takiej sytuacji
dioda umieszczona na przycisku
jest
zgaszona.
Dezaktywacja systemu Start&Stop
O dezaktywacji systemu świadczy
widniejący na wyświetlaczu symbol
+
komunikat.
Jeśli system jest nieaktywny, dioda na
przycisku
jest zaświecona.
WARUNKI BRAKU WYŁĄCZENIA
SILNIKA
Gdy system jest aktywny, w celu
uzyskania komfortu, ograniczenia emisji
i zapewnienia bezpieczeństwa silnik nie
wyłączy się w specyficznych warunkach,
między innymi przy niezamkniętych
drzwiach i niezapiętych pasach
bezpieczeństwa.
30)
WARUNKI PONOWNEGO
URUCHOMIANIA SIĘ SILNIKA
Aby osiągnąć komfort, ograniczyć emisję
zanieczyszczeń i z powodów związanych
z bezpieczeństwem, silnik może
uruchomić się ponownie automatycznie
bez żadnego działania ze strony kierowcy
w zależności od stanu samochodu
i klimatyzacji.
Przy włączonym biegu ponowne
automatyczne uruchomienie silnika
możliwe jest tylko po naciśnięciu do
oporu pedału sprzęgła. Operacja ta
sygnalizowana jest kierowcy przez
pojawienie się komunikatu na
wyświetlaczu i - dla wersji/rynków, gdzie
przewidziano - miganie symbolu
.
FUNKCJE BEZPIECZEŃSTWA
W przypadku wyłączenia silnika za
pomocą systemu Start&Stop, jeżeli
kierowca odepnie pas bezpieczeństwa
i otworzy drzwi po swojej stronie lub po
stronie pasażera, ponowne uruchomieniesilnika jest możliwe tylko za pomocą
kluczyka w wyłączniku zapłonu.
Tego typu przypadek sygnalizowany jest
kierowcy zarówno za pomocą brzęczyka,
jak i przez miganie symbolu
na
wyświetlaczu (w niektórych wersjach
jednocześnie wyświetla się komunikat).
FUNKCJA „ENERGY SAVING”(dla wersji/rynków, gdzie przewidziano)
Jeżeli, w wyniku ponownego
automatycznego uruchomienia silnika,
kierowca nie wykona żadnego działania
w samochodzie przez około 3 minuty,
system Start&Stop wyłączy definitywnie
silnik, aby uniknąć zużycia paliwa. W tego
typu przypadkach uruchomienie silnika
możliwe jest tylko za pomocą kluczyka
wyłącznika zapłonu.
UWAGA Silnik może jednak dalej
pracować, jeśli system Start&Stop
zostanie wyłączony.
NIEPRAWIDŁOWE DZIAŁANIE
W przypadku nieprawidłowego
funkcjonowania system Start&Stop
dezaktywuje się.
Kierowca jest informowany
o nieprawidłowym działaniu poprzez
migający symbol
. Dla wersji/rynków,
gdzie przewidziano, na wyświetlaczu
pojawia się również komunikat
ostrzeżenia.
65A0K0613C
97

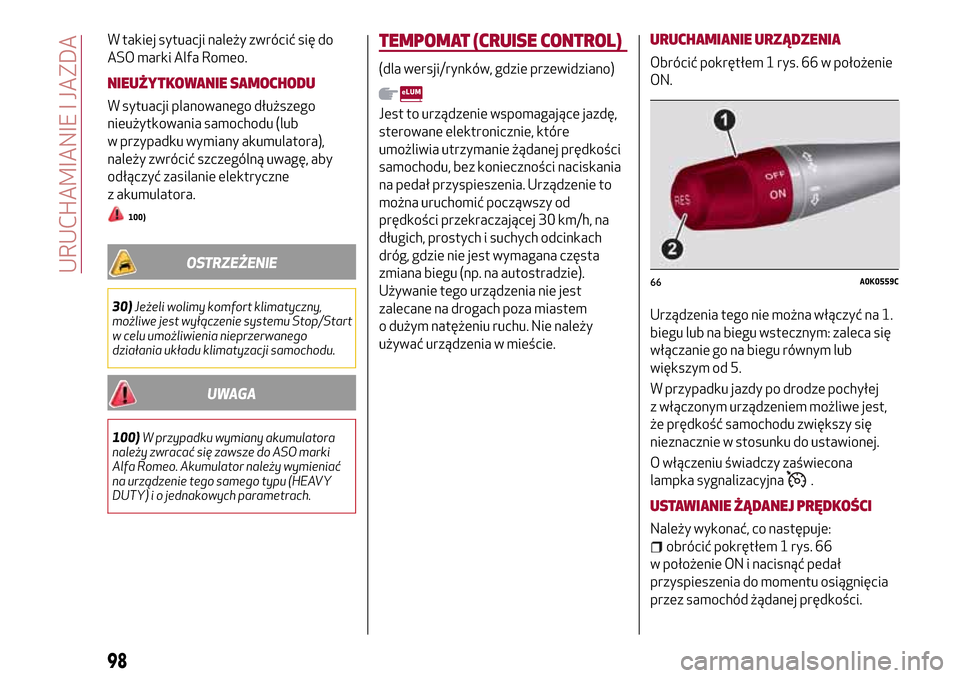

W takiej sytuacji należy zwrócić się do
ASO marki Alfa Romeo.
NIEUŻYTKOWANIE SAMOCHODU
W sytuacji planowanego dłuższego
nieużytkowania samochodu (lub
w przypadku wymiany akumulatora),
należy zwrócić szczególną uwagę, aby
odłączyć zasilanie elektryczne
z akumulatora.
100)
OSTRZEŻENIE
30)Jeżeli wolimy komfort klimatyczny,
możliwe jest wyłączenie systemu Stop/Start
w celu umożliwienia nieprzerwanego
działania układu klimatyzacji samochodu.
UWAGA
100)W przypadku wymiany akumulatora
należy zwracać się zawsze do ASO marki
Alfa Romeo. Akumulator należy wymieniać
na urządzenie tego samego typu (HEAVY
DUTY) i o jednakowych parametrach.
TEMPOMAT (CRUISE CONTROL)
(dla wersji/rynków, gdzie przewidziano)
Jest to urządzenie wspomagające jazdę,
sterowane elektronicznie, które
umożliwia utrzymanie żądanej prędkości
samochodu, bez konieczności naciskania
na pedał przyspieszenia. Urządzenie to
można uruchomić począwszy od
prędkości przekraczającej 30 km/h, na
długich, prostych i suchych odcinkach
dróg, gdzie nie jest wymagana częsta
zmiana biegu (np. na autostradzie).
Używanie tego urządzenia nie jest
zalecane na drogach poza miastem
o dużym natężeniu ruchu. Nie należy
używać urządzenia w mieście.
URUCHAMIANIE URZĄDZENIA
Obrócić pokrętłem 1 rys. 66 w położenie
ON.
Urządzenia tego nie można włączyć na 1.
biegu lub na biegu wstecznym: zaleca się
włączanie go na biegu równym lub
większym od 5.
W przypadku jazdy po drodze pochyłej
z włączonym urządzeniem możliwe jest,
że prędkość samochodu zwiększy się
nieznacznie w stosunku do ustawionej.
O włączeniu świadczy zaświecona
lampka sygnalizacyjna
.
USTAWIANIE ŻĄDANEJ PRĘDKOŚCI
Należy wykonać, co następuje:
obrócić pokrętłem 1 rys. 66
w położenie ON i nacisnąć pedał
przyspieszenia do momentu osiągnięcia
przez samochód żądanej prędkości.
66A0K0559C
98
URUCHAMIANIE I JAZDA

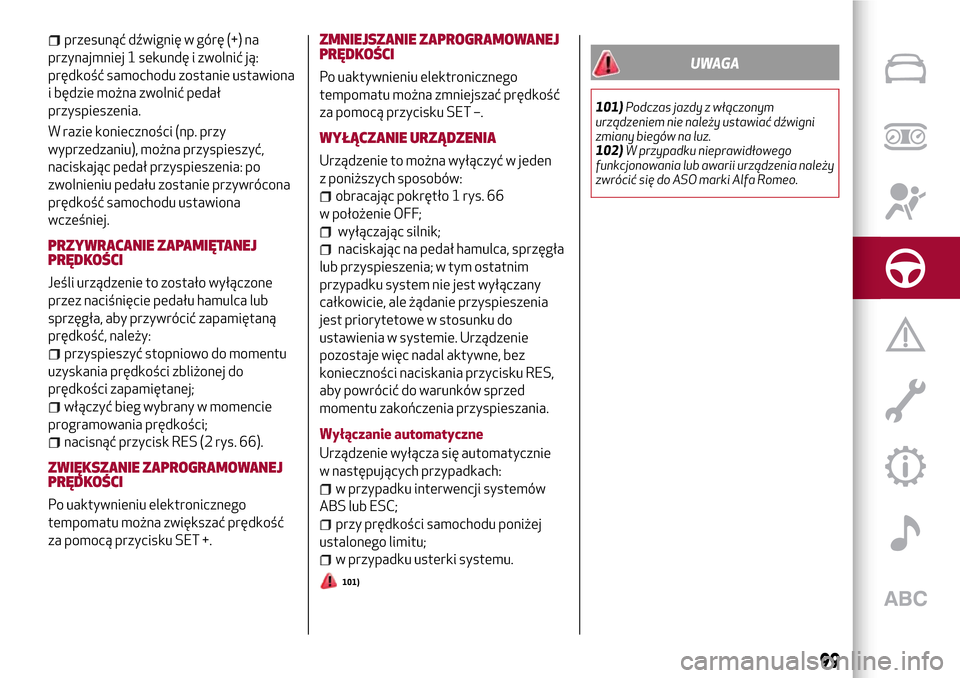

przesunąć dźwignię w górę (+) na
przynajmniej 1 sekundę i zwolnić ją:
prędkość samochodu zostanie ustawiona
i będzie można zwolnić pedał
przyspieszenia.
W razie konieczności (np. przy
wyprzedzaniu), można przyspieszyć,
naciskając pedał przyspieszenia: po
zwolnieniu pedału zostanie przywrócona
prędkość samochodu ustawiona
wcześniej.
PRZYWRACANIE ZAPAMIĘTANEJ
PRĘDKOŚCI
Jeśli urządzenie to zostało wyłączone
przez naciśnięcie pedału hamulca lub
sprzęgła, aby przywrócić zapamiętaną
prędkość, należy:
przyspieszyć stopniowo do momentu
uzyskania prędkości zbliżonej do
prędkości zapamiętanej;
włączyć bieg wybrany w momencie
programowania prędkości;
nacisnąć przycisk RES (2 rys. 66).
ZWIĘKSZANIE ZAPROGRAMOWANEJ
PRĘDKOŚCI
Po uaktywnieniu elektronicznego
tempomatu można zwiększać prędkość
za pomocą przycisku SET +.
ZMNIEJSZANIE ZAPROGRAMOWANEJ
PRĘDKOŚCI
Po uaktywnieniu elektronicznego
tempomatu można zmniejszać prędkość
za pomocą przycisku SET –.
WYŁĄCZANIE URZĄDZENIA
Urządzenie to można wyłączyć w jeden
z poniższych sposobów:
obracając pokrętło 1 rys. 66
w położenie OFF;
wyłączając silnik;
naciskając na pedał hamulca, sprzęgła
lub przyspieszenia; w tym ostatnim
przypadku system nie jest wyłączany
całkowicie, ale żądanie przyspieszenia
jest priorytetowe w stosunku do
ustawienia w systemie. Urządzenie
pozostaje więc nadal aktywne, bez
konieczności naciskania przycisku RES,
aby powrócić do warunków sprzed
momentu zakończenia przyspieszania.
Wyłączanie automatyczne
Urządzenie wyłącza się automatycznie
w następujących przypadkach:
w przypadku interwencji systemów
ABS lub ESC;
przy prędkości samochodu poniżej
ustalonego limitu;
w przypadku usterki systemu.
101)
UWAGA
101)Podczas jazdy z włączonym
urządzeniem nie należy ustawiać dźwigni
zmiany biegów na luz.
102)W przypadku nieprawidłowego
funkcjonowania lub awarii urządzenia należy
zwrócić się do ASO marki Alfa Romeo.
99

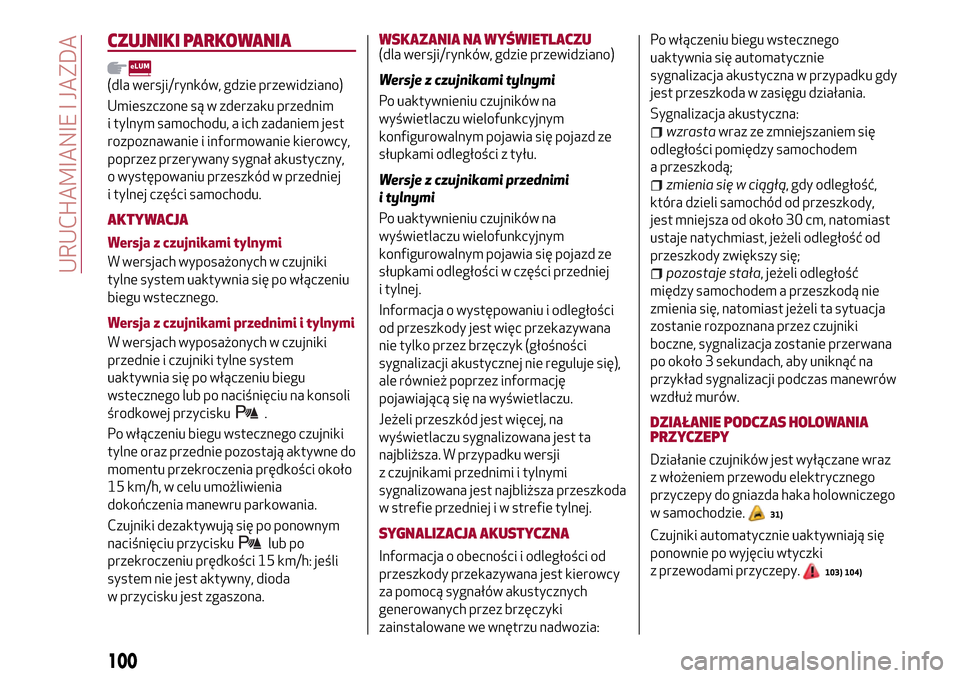

CZUJNIKI PARKOWANIA
(dla wersji/rynków, gdzie przewidziano)
Umieszczone są w zderzaku przednim
i tylnym samochodu, a ich zadaniem jest
rozpoznawanie i informowanie kierowcy,
poprzez przerywany sygnał akustyczny,
o występowaniu przeszkód w przedniej
i tylnej części samochodu.
AKTYWACJA
Wersja z czujnikami tylnymi
W wersjach wyposażonych w czujniki
tylne system uaktywnia się po włączeniu
biegu wstecznego.
Wersja z czujnikami przednimi i tylnymi
W wersjach wyposażonych w czujniki
przednie i czujniki tylne system
uaktywnia się po włączeniu biegu
wstecznego lub po naciśnięciu na konsoli
środkowej przycisku
.
Po włączeniu biegu wstecznego czujniki
tylne oraz przednie pozostają aktywne do
momentu przekroczenia prędkości około
15 km/h, w celu umożliwienia
dokończenia manewru parkowania.
Czujniki dezaktywują się po ponownym
naciśnięciu przycisku
lub po
przekroczeniu prędkości 15 km/h: jeśli
system nie jest aktywny, dioda
w przycisku jest zgaszona.
WSKAZANIA NA WYŚWIETLACZU(dla wersji/rynków, gdzie przewidziano)
Wersje z czujnikami tylnymi
Po uaktywnieniu czujników na
wyświetlaczu wielofunkcyjnym
konfigurowalnym pojawia się pojazd ze
słupkami odległości z tyłu.
Wersje z czujnikami przednimi
i tylnymi
Po uaktywnieniu czujników na
wyświetlaczu wielofunkcyjnym
konfigurowalnym pojawia się pojazd ze
słupkami odległości w części przedniej
i tylnej.
Informacja o występowaniu i odległości
od przeszkody jest więc przekazywana
nie tylko przez brzęczyk (głośności
sygnalizacji akustycznej nie reguluje się),
ale również poprzez informację
pojawiającą się na wyświetlaczu.
Jeżeli przeszkód jest więcej, na
wyświetlaczu sygnalizowana jest ta
najbliższa. W przypadku wersji
z czujnikami przednimi i tylnymi
sygnalizowana jest najbliższa przeszkoda
w strefie przedniej i w strefie tylnej.
SYGNALIZACJA AKUSTYCZNA
Informacja o obecności i odległości od
przeszkody przekazywana jest kierowcy
za pomocą sygnałów akustycznych
generowanych przez brzęczyki
zainstalowane we wnętrzu nadwozia:Po włączeniu biegu wstecznego
uaktywnia się automatycznie
sygnalizacja akustyczna w przypadku gdy
jest przeszkoda w zasięgu działania.
Sygnalizacja akustyczna:
wzrastawraz ze zmniejszaniem się
odległości pomiędzy samochodem
a przeszkodą;
zmienia się w ciągłą, gdy odległość,
która dzieli samochód od przeszkody,
jest mniejsza od około 30 cm, natomiast
ustaje natychmiast, jeżeli odległość od
przeszkody zwiększy się;
pozostaje stała, jeżeli odległość
między samochodem a przeszkodą nie
zmienia się, natomiast jeżeli ta sytuacja
zostanie rozpoznana przez czujniki
boczne, sygnalizacja zostanie przerwana
po około 3 sekundach, aby uniknąć na
przykład sygnalizacji podczas manewrów
wzdłuż murów.
DZIAŁANIE PODCZAS HOLOWANIA
PRZYCZEPY
Działanie czujników jest wyłączane wraz
z włożeniem przewodu elektrycznego
przyczepy do gniazda haka holowniczego
w samochodzie.
31)
Czujniki automatycznie uaktywniają się
ponownie po wyjęciu wtyczki
z przewodami przyczepy.
103) 104)
100
URUCHAMIANIE I JAZDA

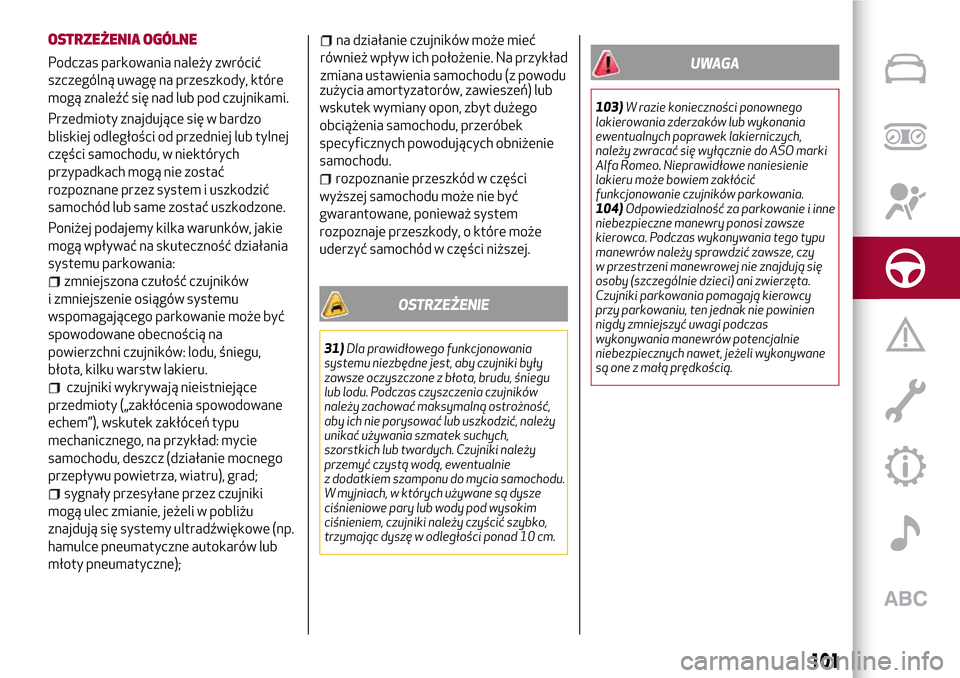

OSTRZEŻENIA OGÓLNE
Podczas parkowania należy zwrócić
szczególną uwagę na przeszkody, które
mogą znaleźć się nad lub pod czujnikami.
Przedmioty znajdujące się w bardzo
bliskiej odległości od przedniej lub tylnej
części samochodu, w niektórych
przypadkach mogą nie zostać
rozpoznane przez system i uszkodzić
samochód lub same zostać uszkodzone.
Poniżej podajemy kilka warunków, jakie
mogą wpływać na skuteczność działania
systemu parkowania:
zmniejszona czułość czujników
i zmniejszenie osiągów systemu
wspomagającego parkowanie może być
spowodowane obecnością na
powierzchni czujników: lodu, śniegu,
błota, kilku warstw lakieru.
czujniki wykrywają nieistniejące
przedmioty („zakłócenia spowodowane
echem”), wskutek zakłóceń typu
mechanicznego, na przykład: mycie
samochodu, deszcz (działanie mocnego
przepływu powietrza, wiatru), grad;
sygnały przesyłane przez czujniki
mogą ulec zmianie, jeżeli w pobliżu
znajdują się systemy ultradźwiękowe (np.
hamulce pneumatyczne autokarów lub
młoty pneumatyczne);
na działanie czujników może mieć
również wpływ ich położenie. Na przykład
zmiana ustawienia samochodu (z powodu
zużycia amortyzatorów, zawieszeń) lub
wskutek wymiany opon, zbyt dużego
obciążenia samochodu, przeróbek
specyficznych powodujących obniżenie
samochodu.
rozpoznanie przeszkód w części
wyższej samochodu może nie być
gwarantowane, ponieważ system
rozpoznaje przeszkody, o które może
uderzyć samochód w części niższej.
OSTRZEŻENIE
31)Dla prawidłowego funkcjonowania
systemu niezbędne jest, aby czujniki były
zawsze oczyszczone z błota, brudu, śniegu
lub lodu. Podczas czyszczenia czujników
należy zachować maksymalną ostrożność,
aby ich nie porysować lub uszkodzić, należy
unikać używania szmatek suchych,
szorstkich lub twardych. Czujniki należy
przemyć czystą wodą, ewentualnie
z dodatkiem szamponu do mycia samochodu.
W myjniach, w których używane są dysze
ciśnieniowe pary lub wody pod wysokim
ciśnieniem, czujniki należy czyścić szybko,
trzymając dyszę w odległości ponad 10 cm.
UWAGA
103)W razie konieczności ponownego
lakierowania zderzaków lub wykonania
ewentualnych poprawek lakierniczych,
należy zwracać się wyłącznie do ASO marki
Alfa Romeo. Nieprawidłowe naniesienie
lakieru może bowiem zakłócić
funkcjonowanie czujników parkowania.
104)Odpowiedzialność za parkowanie i inne
niebezpieczne manewry ponosi zawsze
kierowca. Podczas wykonywania tego typu
manewrów należy sprawdzić zawsze, czy
w przestrzeni manewrowej nie znajdują się
osoby (szczególnie dzieci) ani zwierzęta.
Czujniki parkowania pomagają kierowcy
przy parkowaniu, ten jednak nie powinien
nigdy zmniejszyć uwagi podczas
wykonywania manewrów potencjalnie
niebezpiecznych nawet, jeżeli wykonywane
są one z małą prędkością.
101

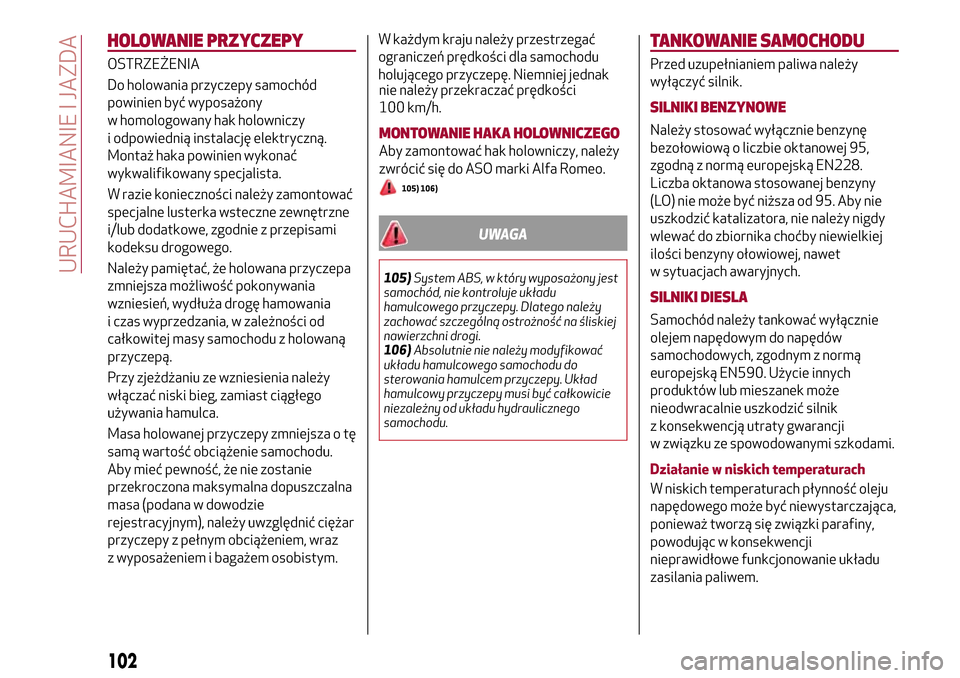

HOLOWANIE PRZYCZEPY
OSTRZEŻENIA
Do holowania przyczepy samochód
powinien być wyposażony
w homologowany hak holowniczy
i odpowiednią instalację elektryczną.
Montaż haka powinien wykonać
wykwalifikowany specjalista.
W razie konieczności należy zamontować
specjalne lusterka wsteczne zewnętrzne
i/lub dodatkowe, zgodnie z przepisami
kodeksu drogowego.
Należy pamiętać, że holowana przyczepa
zmniejsza możliwość pokonywania
wzniesień, wydłuża drogę hamowania
i czas wyprzedzania, w zależności od
całkowitej masy samochodu z holowaną
przyczepą.
Przy zjeżdżaniu ze wzniesienia należy
włączać niski bieg, zamiast ciągłego
używania hamulca.
Masa holowanej przyczepy zmniejsza o tę
samą wartość obciążenie samochodu.
Aby mieć pewność, że nie zostanie
przekroczona maksymalna dopuszczalna
masa (podana w dowodzie
rejestracyjnym), należy uwzględnić ciężar
przyczepy z pełnym obciążeniem, wraz
z wyposażeniem i bagażem osobistym.W każdym kraju należy przestrzegać
ograniczeń prędkości dla samochodu
holującego przyczepę. Niemniej jednak
nie należy przekraczać prędkości
100 km/h.
MONTOWANIE HAKA HOLOWNICZEGO
Aby zamontować hak holowniczy, należy
zwrócić się do ASO marki Alfa Romeo.
105) 106)
UWAGA
105)System ABS, w który wyposażony jest
samochód, nie kontroluje układu
hamulcowego przyczepy. Dlatego należy
zachować szczególną ostrożność na śliskiej
nawierzchni drogi.
106)Absolutnie nie należy modyfikować
układu hamulcowego samochodu do
sterowania hamulcem przyczepy. Układ
hamulcowy przyczepy musi być całkowicie
niezależny od układu hydraulicznego
samochodu.
TANKOWANIE SAMOCHODU
Przed uzupełnianiem paliwa należy
wyłączyć silnik.
SILNIKI BENZYNOWE
Należy stosować wyłącznie benzynę
bezołowiową o liczbie oktanowej 95,
zgodną z normą europejską EN228.
Liczba oktanowa stosowanej benzyny
(LO) nie może być niższa od 95. Aby nie
uszkodzić katalizatora, nie należy nigdy
wlewać do zbiornika choćby niewielkiej
ilości benzyny ołowiowej, nawet
w sytuacjach awaryjnych.
SILNIKI DIESLA
Samochód należy tankować wyłącznie
olejem napędowym do napędów
samochodowych, zgodnym z normą
europejską EN590. Użycie innych
produktów lub mieszanek może
nieodwracalnie uszkodzić silnik
z konsekwencją utraty gwarancji
w związku ze spowodowanymi szkodami.
Działanie w niskich temperaturach
W niskich temperaturach płynność oleju
napędowego może być niewystarczająca,
ponieważ tworzą się związki parafiny,
powodując w konsekwencji
nieprawidłowe funkcjonowanie układu
zasilania paliwem.
102
URUCHAMIANIE I JAZDA
