2017 Abarth 500 Návod na použitie a údržbu (in Slovak)

Žiarovky
Použitie Typ Výkon Ref. obrázok
Diaľkové svetlá H7 55 W D
Stretávacie H7 55 W D
Tlmené s plynovou xenónovou výbojkou (kde je k
dispozícii)DIS 35 W F
Predné polohy/denné svetlá LED/W21W 21 W A
Predné smerovky PY24W 24W B
Bočné smerovky W5W 5 W A
Zadné smerovky PY2IW 2IW B
Zadné obrysové / brzdové svetlo P21/5W 5/21W B
Spiatočka W16W 16W B
Zadné hmlové svetlo W16W 16W B
Stredné stropné svetlo C5W 5 W C
Stropné svetlo na strane spolujazdca C5W 5 W C
Stropné svetlo v batožinovom priestore W5W 5 W A
Osvetlenie značky C5W 5 W C
Hmlové svetlomety HI 55 W E
Doplnkové brzdové svetlo (3. stopka) W5W 5 W A
POZOR!
119)Zmeny alebo opravy na elektrickom zariadení, vykonané nesprávnym spôsobom a bez dodržania technických vlastností zariadenia,
môžu spôsobiť nesprávne fungovanie a riziko požiaru.
120)Halogénové žiarovky obsahujú stlačený plyn, v prípade rozbitia je možné, že vyletia kúsky skla.
95

POZOR!
23)Halogénové žiarovky sa smú chytať len za kovovú časť. Ak sa dostane do kontaktu s prstami sklenená časť, zníži sa intenzita žiarenia a
môže sa znížiť aj trvácnosť žiarovky. V prípade náhodného kontaktu poutierajte sklo žiarovky utierkou navlhčenou v alkohole a nechajte ho
uschnúť.
24)Odporúčame dať vymeniť žiarovky v servisnej sieti Abarth. Správne fungovanie a nastavenie vonkajších svetiel sú základnými
požiadavkami pre bezpečnú jazdu a dodržiavanie platných predpisov.
96
NÚDZOVÝ STAV

VÝMENA
VONKAJŠEJ
ŽIAROVKY
Typ žiarovky a príslušný výkon nájdete v
odseku „Výmena žiarovky".
PREDNÉ SVETELNÉ
JEDNOTKY
Svetlené jednotky v prednej časti
vozidla obsahujú obrysové svetlá,
stretávacie svetlá, diaľkové svetlá a
smerové svetlá.
Prístup k smerovým svetlám
Cez priestor motora vyberte uzáver 1
obr. 82.
Prístup k diaľkovým svetlám
Otočte proti smeru hodinových ručičiek
uzáver 2 obr. 82.Prístup k žiarovkám obrysových/
denných prevádzkových (D.R.L.) a
diaľkových svetiel
Úplne stočte kolesá, otvorte ochranný
kryt 3 obr. 83 (nachádza sa nad
priestorom kolesa v blízkosti svetiel) a
potom vyberte gumený uzáver 4 obr.
83.
SMEROVÉ SVETLÁ
Predné
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
otočte proti smeru hodinových
ručičiek uzáver 1 obr. 82 a vyberte ho.
otočte proti smeru hodinových
ručičiek objímku 1 obr. 84 a vyberte ju;
vytiahnite zatlačením namontovanú
žiarovku a vymeňte ju;
znovu založte objímku 1 tak, že tu
otočíte v smere hodinových ručičiek,
pričom sa uistite, že je správne
zablokovaná;
vsuňte ochranný uzáver a otočte ho
v smere hodín.
Bočné
UPOZORNENIE Pri zásahu je nutné
použiť všetky potrebné opatrenia, ktoré
zabránia poškodeniu karosérie
(odporúča sa použiť dostatočne pevnú
a hrubú plastovú kartu).
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
vypáčte kryt v bode označenom
šípkami1a2,čímsastlačí
upevňovacia pružinka a vyberte svetlo
obr. 85
otáčajte objímku žiarovky proti
smeru hodinových ručičiek, vyberte
tlakom vloženú žiarovku a vymeňte ju;
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
97

vložte objímku naspäť do tienidla,
potom uložte svetlo na miesto tak, aby
poistná pružina zapadla.
STRETÁVACIE SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
otočte proti smeru hodinových
ručičiek uzáver 2 obr. 82 a vyberte ho.
odpojte konektor 1 obr. 86 a
uvoľnite držiak svetla;
vytiahnite žiarovku a vymeňte ju;
znovu upevnite žiarovku do objímky
s znovu zapojte konektor;
znovu vsuňte ochranný uzáver a
otočte ho v smere hodinových ručičiek.
121)
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
vyberte ochranný gumený uzáver,
postup je opísaný v predchádzajúcich
riadkoch;
uvoľnite dve pružiny držiaka žiarovky
1 obr. 87;
vytiahnite žiarovku a vymeňte ju;
namontujte novú žiarovku tak, aby
prierez kovovej časti dosadol do drážok
na parabole svetlometu, potom
pripojte naspäť pružiny uchytenia
žiarovky;
znovu založte gumený uzáver.
OBRYSOVÉ
SVETLÁ/DENNÉ
PREVÁDZKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
vyberte ochranný gumený uzáver,
postup je opísaný v predchádzajúcich
riadkoch;
otočte proti smeru hodinových
ručičiek objímku 2 obr. 87 a vyberte ju;
vytiahnite zatlačením namontovanú
žiarovku a vymeňte ju;
znovu založte objímku 2 tak, že tu
otočíte v smere hodinových ručičiek,
pričom sa uistite, že je správne
zablokovaná;
znovu založte gumený uzáver.
HMLOVÉ SVETLÁ
(kde je k dispozícii)
Pri výmene týchto žiaroviek sa obráťte
na autorizované servisy Abarth.
ZADNÉ SVETELNÉ
JEDNOTKY
Pri výmene žiarovky postupujte
nasledovne:
otvorte dvere batožinového
priestoru;
odskrutkujte dve upevňovacie
skrutky 1 obr. 88 a vytiahnite svetlenú
jednotku bez toho, aby ste ju otáčali;
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
98
NÚDZOVÝ STAV

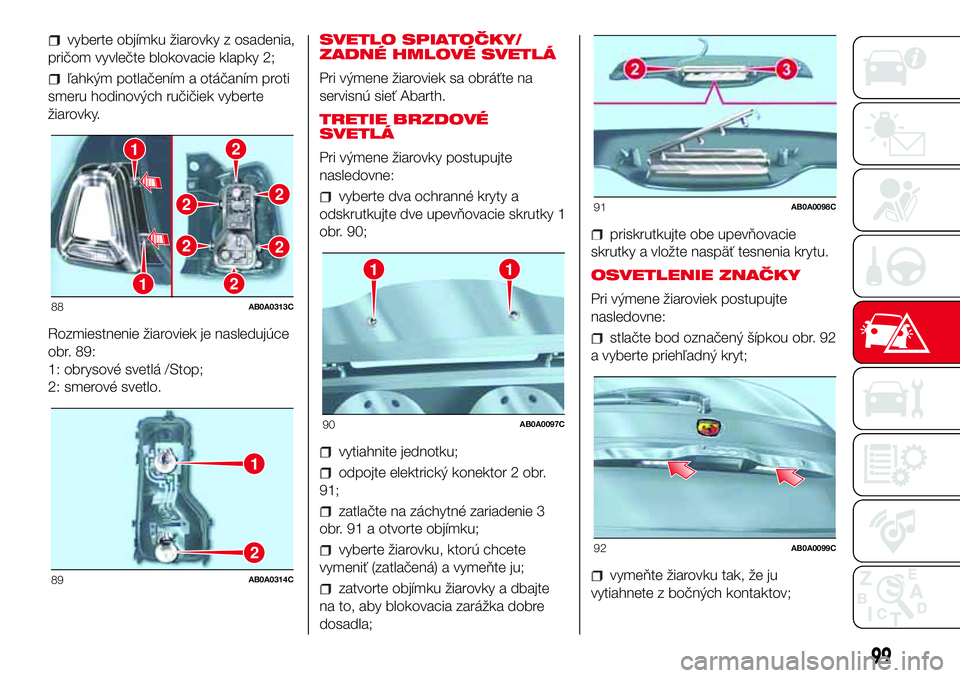

vyberte objímku žiarovky z osadenia,
pričom vyvlečte blokovacie klapky 2;
ľahkým potlačením a otáčaním proti
smeru hodinových ručičiek vyberte
žiarovky.
Rozmiestnenie žiaroviek je nasledujúce
obr. 89:
1: obrysové svetlá /Stop;
2: smerové svetlo.SVETLO SPIATOČKY/
ZADNÉ HMLOVÉ SVETLÁ
Pri výmene žiaroviek sa obráťte na
servisnú sieť Abarth.
TRETIE BRZDOVÉ
SVETLÁ
Pri výmene žiarovky postupujte
nasledovne:
vyberte dva ochranné kryty a
odskrutkujte dve upevňovacie skrutky 1
obr. 90;
vytiahnite jednotku;
odpojte elektrický konektor 2 obr.
91;
zatlačte na záchytné zariadenie 3
obr. 91 a otvorte objímku;
vyberte žiarovku, ktorú chcete
vymeniť (zatlačená) a vymeňte ju;
zatvorte objímku žiarovky a dbajte
na to, aby blokovacia zarážka dobre
dosadla;
priskrutkujte obe upevňovacie
skrutky a vložte naspäť tesnenia krytu.
OSVETLENIE ZNAČKY
Pri výmene žiaroviek postupujte
nasledovne:
stlačte bod označený šípkou obr. 92
a vyberte priehľadný kryt;
vymeňte žiarovku tak, že ju
vytiahnete z bočných kontaktov;
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
92AB0A0099C
99

založte novú žiarovku a skontrolujte,
či je správne zablokovaná medzi
kontaktmi;
nakoniec namontujte priesvitný kryt.
POZOR!
121)Z dôvodu vyššieho napájacieho
napätia smie prípadnú výmenu plynovej
výbojky (xenónovej) uskutočniť iba
špecializovaný pracovník: nebezpečenstvo
smrti! Obráťte sa na Autorizovaný servis
Abarth.
VÝMENA POISTIEK
VŠEOBECNÉ
INFORMÁCIE
Poistky chránia elektrický obvod v
prípade poruchy alebo nesprávneho
zásahu do zariadenia.
122) 123) 124) 125) 126) 127)
Na výmenu poistky používajte pinzetu
umiestenú vnútri na veku poistkovej
skrinky na ľavej strane palubnej dosky.
Na odlíšenie ochranných poistiek
použite tabuľky uvedené v
nasledujúcich stranách.
PRÍSTUP K POISTKÁM
Poistková skrinka prístrojovej
dosky
Pri prístupe k poistkám musíte
odmontovať kryt 5 obr. 93
namontovaný zatlačením.Poistka 5A odmrazovania vonkajších
zrkadiel je umiestnená v oblasti
diagnostickej zásuvky, ako je zobrazené
na obr. 94.
V spodnej zóne na strane pedálov je
prítomná poistková skrinka zobrazená
na obr. 96.
Poistková skrinka v
priestore motora
Centrála sa nachádza na pravej strane
priestoru motora, vedľa akumulátora.
Pri prístupe k poistkám postupujte
nasledovne:
Úplne zatlačte skrutku 1 obr. 95;
skrutku súčasne pomaly otočte
doľava, až kým nepocítite odpor
(nevyvíjajte nadmernú silu);
skrutku pomaly uvoľnite;
otvorenie indikuje vysunutie celej
hlavy skrutky zo svojho osadenia;93AB0A0291C
94AB0A0317C
100
NÚDZOVÝ STAV

vyberte kryt 2, vysuňte ho nahor po
bočných vodiacich lištách, ako vidno na
obrázku;
po výmene poistky znovu
namontujte kryt, pričom sa uistite o
jeho správnom zatvorení.
Číslovanie, ktoré určuje elektrickú
súčiastku k zodpovedajúcim poistkám,
vidno na kryte obr. 97.
25)
12
95AB0A0375C
101

POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKY
CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
Korektor sklonu svetlometov F13
5(*)
Diagnostická zásuvka, Uconnect, klimatizácia, EOBD F36 15
Spínač brzdových svetiel, uzol prístrojového panela F37 5
Centrálne zamykanie dverí F38 15
Čerpadlo ostrekovača predného/zadného okna F43 15
Ovládanie okna vodiča F47 20
(*) (kde je k dispozícii)
96AB0A0106C
102
NÚDZOVÝ STAV
