Fahrzeugwartung2159Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.

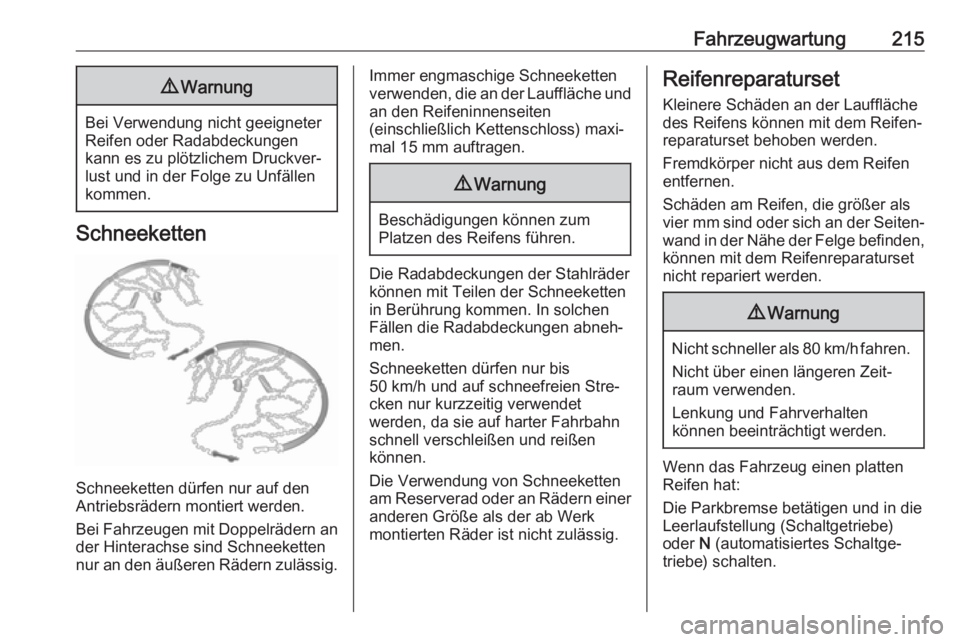

Schneeketten
Schneeketten dürfen nur auf den
Antriebsrädern montiert werden.
Bei Fahrzeugen mit Doppelrädern an der Hinterachse sind Schneeketten
nur an den äußeren Rädern zulässig.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 15 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Die Radabdeckungen der Stahlräder
können mit Teilen der Schneekettenin Berührung kommen. In solchen
Fällen die Radabdeckungen abneh‐
men.
Schneeketten dürfen nur bis
50 km/h und auf schneefreien Stre‐
cken nur kurzzeitig verwendet
werden, da sie auf harter Fahrbahn
schnell verschleißen und reißen
können.
Die Verwendung von Schneeketten
am Reserverad oder an Rädern einer anderen Größe als der ab Werk
montierten Räder ist nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als vier mm sind oder sich an der Seiten‐
wand in der Nähe der Felge befinden, können mit dem Reifenreparaturset
nicht repariert werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Wenn das Fahrzeug einen platten
Reifen hat:
Die Parkbremse betätigen und in die
Leerlaufstellung (Schaltgetriebe)
oder N (automatisiertes Schaltge‐
triebe) schalten.

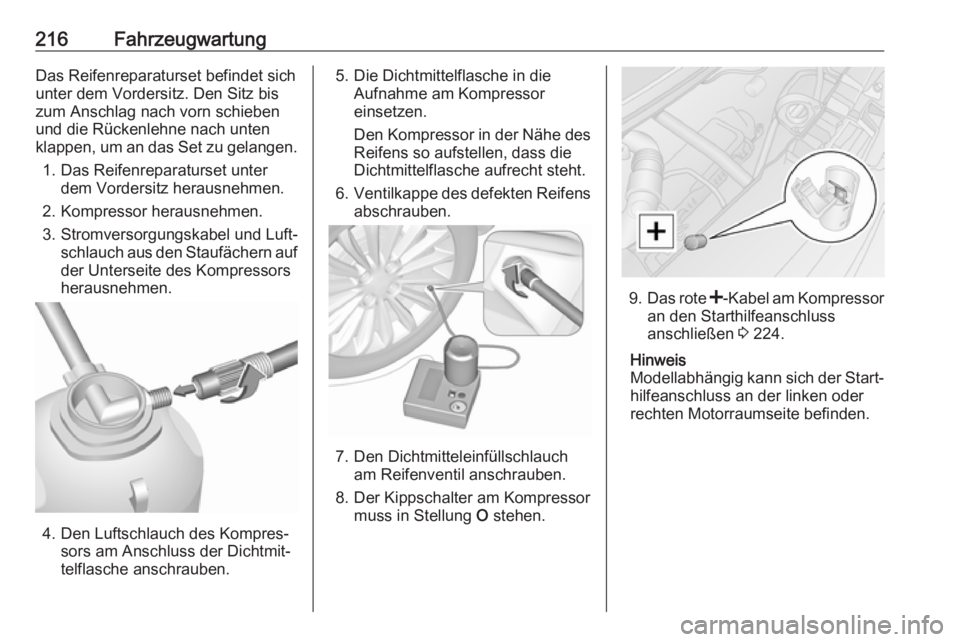

216FahrzeugwartungDas Reifenreparaturset befindet sichunter dem Vordersitz. Den Sitz bis
zum Anschlag nach vorn schieben
und die Rückenlehne nach unten
klappen, um an das Set zu gelangen.
1. Das Reifenreparaturset unter dem Vordersitz herausnehmen.
2. Kompressor herausnehmen.
3. Stromversorgungskabel und Luft‐ schlauch aus den Staufächern aufder Unterseite des Kompressorsherausnehmen.
4. Den Luftschlauch des Kompres‐ sors am Anschluss der Dichtmit‐
telflasche anschrauben.
5. Die Dichtmittelflasche in die Aufnahme am Kompressor
einsetzen.
Den Kompressor in der Nähe des Reifens so aufstellen, dass die
Dichtmittelflasche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Den Dichtmitteleinfüllschlauch am Reifenventil anschrauben.
8. Der Kippschalter am Kompressor muss in Stellung O stehen.
9.
Das rote <-Kabel am Kompressor
an den Starthilfeanschluss
anschließen 3 224.
Hinweis
Modellabhängig kann sich der Start‐
hilfeanschluss an der linken oder
rechten Motorraumseite befinden.

Fahrzeugwartung217
10.Das schwarze ]-Stromversor‐
gungskabel an einen Massepunkt
des Fahrzeugs wie zum Beispiel
den Motorblock oder eine Befes‐ tigungsschraube des Motors
anschließen.
Hinweis
Je nach Reifenreparaturset muss
das einzelne Stromkabel an die
Fahrzeugsteckdose oder den Ziga‐
rettenanzünder angeschlossen
werden.
Bei diesem Typ gibt es kein rotes <
und schwarzes ] Stromkabel.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
11. Kippschalter auf dem Kompressor
auf die Stellung I stellen. Der
Reifen wird mit Dichtmittel gefüllt.
12. Die Druckanzeige am Kompres‐ sor zeigt kurzzeitig bis zu
sechs Bar an. Danach sinkt der
Druck.
13. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
14. Der vorgeschriebene Reifendruck
sollte innerhalb von zehn Minuten erreicht sein. Reifendruck 3 259.
Wenn der richtige Druck erreicht
ist, den Kippschalter in Stellung
O schalten, um den Kompressor
auszuschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
zehn Minuten erreicht, das
Reifenreparaturset entfernen.
Das Fahrzeug um eine Reifenum‐
drehung (ca. zwei Meter) bewe‐
gen. Das Reifenreparaturset
wieder anbringen und den Füll‐
vorgang zehn Minuten fortsetzen.

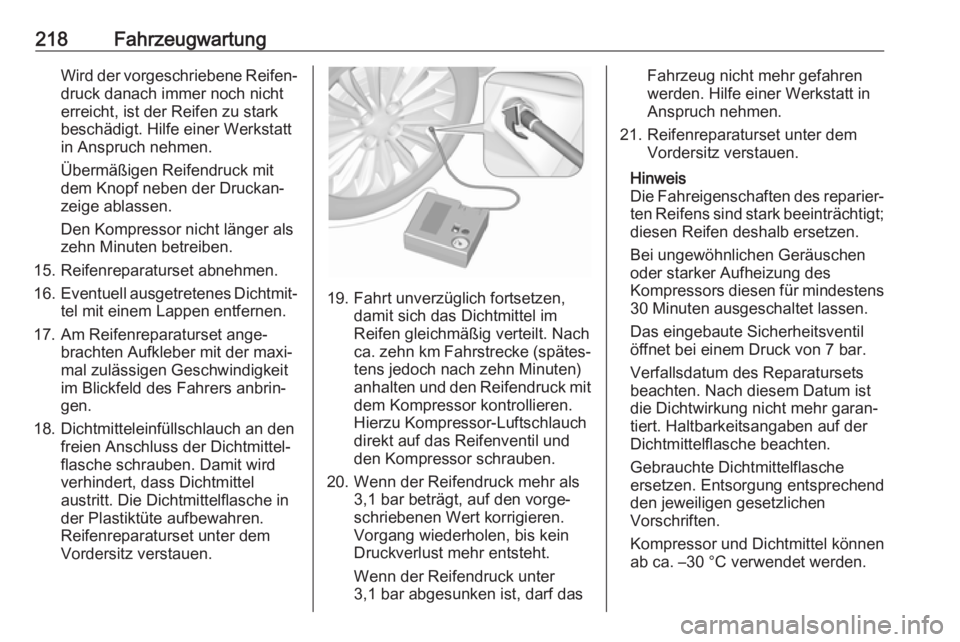

218FahrzeugwartungWird der vorgeschriebene Reifen‐
druck danach immer noch nicht
erreicht, ist der Reifen zu stark
beschädigt. Hilfe einer Werkstatt
in Anspruch nehmen.
Übermäßigen Reifendruck mit
dem Knopf neben der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
zehn Minuten betreiben.
15. Reifenreparaturset abnehmen.
16. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
17. Am Reifenreparaturset ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
18. Dichtmitteleinfüllschlauch an den freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel
austritt. Die Dichtmittelflasche in
der Plastiktüte aufbewahren.
Reifenreparaturset unter dem
Vordersitz verstauen.
19. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. zehn km Fahrstrecke (spätes‐
tens jedoch nach zehn Minuten)
anhalten und den Reifendruck mit dem Kompressor kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
20. Wenn der Reifendruck mehr als 3,1 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
3,1 bar abgesunken ist, darf das
Fahrzeug nicht mehr gefahren
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
21. Reifenreparaturset unter dem Vordersitz verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt;
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens 30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.

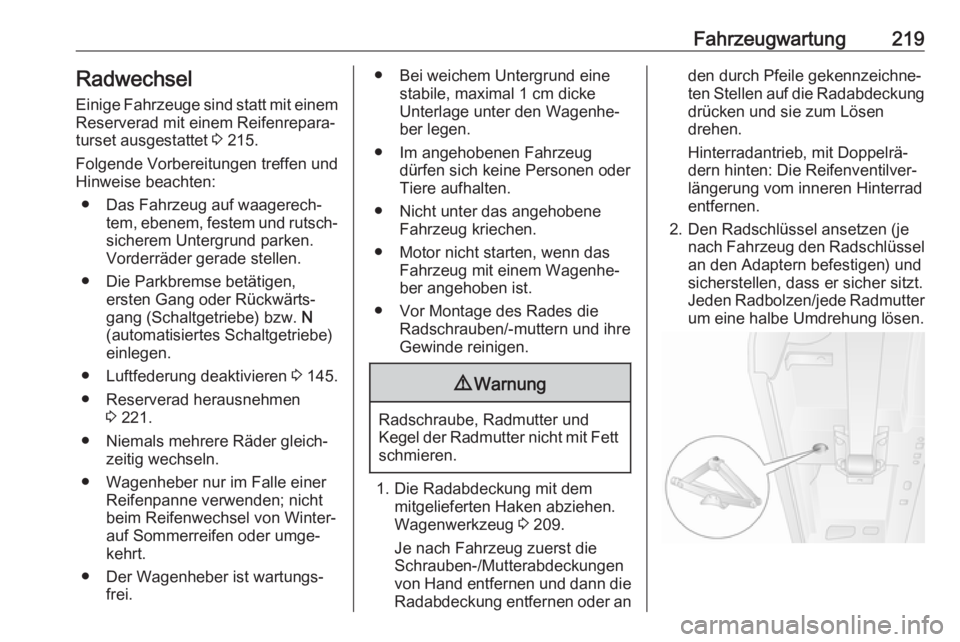

Fahrzeugwartung219RadwechselEinige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 215.
Folgende Vorbereitungen treffen und Hinweise beachten:
● Das Fahrzeug auf waagerech‐ tem, ebenem, festem und rutsch‐
sicherem Untergrund parken.
Vorderräder gerade stellen.
● Die Parkbremse betätigen, ersten Gang oder Rückwärts‐gang (Schaltgetriebe) bzw. N
(automatisiertes Schaltgetriebe) einlegen.
● Luftfederung deaktivieren 3 145.
● Reserverad herausnehmen 3 221.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.● Bei weichem Untergrund einestabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Motor nicht starten, wenn das Fahrzeug mit einem Wagenhe‐
ber angehoben ist.
● Vor Montage des Rades die Radschrauben/-muttern und ihre
Gewinde reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Die Radabdeckung mit dem mitgelieferten Haken abziehen.
Wagenwerkzeug 3 209.
Je nach Fahrzeug zuerst die
Schrauben-/Mutterabdeckungen
von Hand entfernen und dann die
Radabdeckung entfernen oder an
den durch Pfeile gekennzeichne‐
ten Stellen auf die Radabdeckung
drücken und sie zum Lösen
drehen.
Hinterradantrieb, mit Doppelrä‐
dern hinten: Die Reifenventilver‐
längerung vom inneren Hinterrad
entfernen.
2. Den Radschlüssel ansetzen (je nach Fahrzeug den Radschlüssel
an den Adaptern befestigen) und sicherstellen, dass er sicher sitzt.
Jeden Radbolzen/jede Radmutter
um eine halbe Umdrehung lösen.

220Fahrzeugwartung

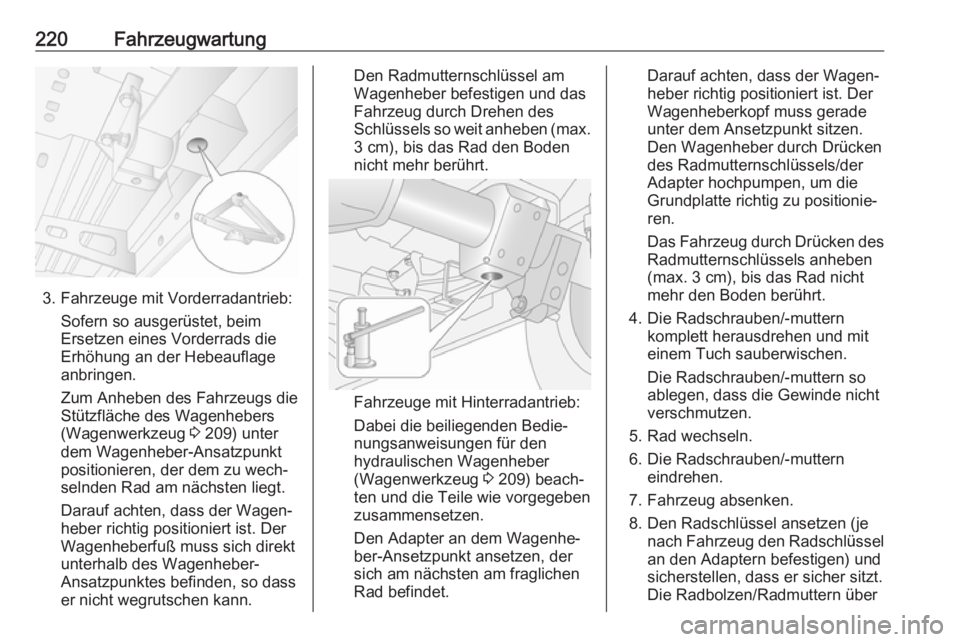

3. Fahrzeuge mit Vorderradantrieb:Sofern so ausgerüstet, beimErsetzen eines Vorderrads dieErhöhung an der Hebeauflage
anbringen.
Zum Anheben des Fahrzeugs die Stützfläche des Wagenhebers
(Wagenwerkzeug 3 209) unter
dem Wagenheber-Ansatzpunkt
positionieren, der dem zu wech‐
selnden Rad am nächsten liegt.
Darauf achten, dass der Wagen‐
heber richtig positioniert ist. Der
Wagenheberfuß muss sich direkt unterhalb des Wagenheber-
Ansatzpunktes befinden, so dass
er nicht wegrutschen kann.
Den Radmutternschlüssel am
Wagenheber befestigen und das
Fahrzeug durch Drehen des
Schlüssels so weit anheben (max.
3 cm), bis das Rad den Boden
nicht mehr berührt.
Fahrzeuge mit Hinterradantrieb:
Dabei die beiliegenden Bedie‐
nungsanweisungen für den hydraulischen Wagenheber
(Wagenwerkzeug 3 209) beach‐
ten und die Teile wie vorgegeben zusammensetzen.
Den Adapter an dem Wagenhe‐
ber-Ansetzpunkt ansetzen, der
sich am nächsten am fraglichen
Rad befindet.
Darauf achten, dass der Wagen‐
heber richtig positioniert ist. Der
Wagenheberkopf muss gerade
unter dem Ansetzpunkt sitzen.
Den Wagenheber durch Drücken
des Radmutternschlüssels/der
Adapter hochpumpen, um die
Grundplatte richtig zu positionie‐
ren.
Das Fahrzeug durch Drücken des
Radmutternschlüssels anheben
(max. 3 cm), bis das Rad nicht
mehr den Boden berührt.
4. Die Radschrauben/-muttern komplett herausdrehen und mit
einem Tuch sauberwischen.
Die Radschrauben/-muttern so
ablegen, dass die Gewinde nicht
verschmutzen.
5. Rad wechseln.
6. Die Radschrauben/-muttern eindrehen.
7. Fahrzeug absenken.
8. Den Radschlüssel ansetzen (je nach Fahrzeug den Radschlüsselan den Adaptern befestigen) und
sicherstellen, dass er sicher sitzt.
Die Radbolzen/Radmuttern über

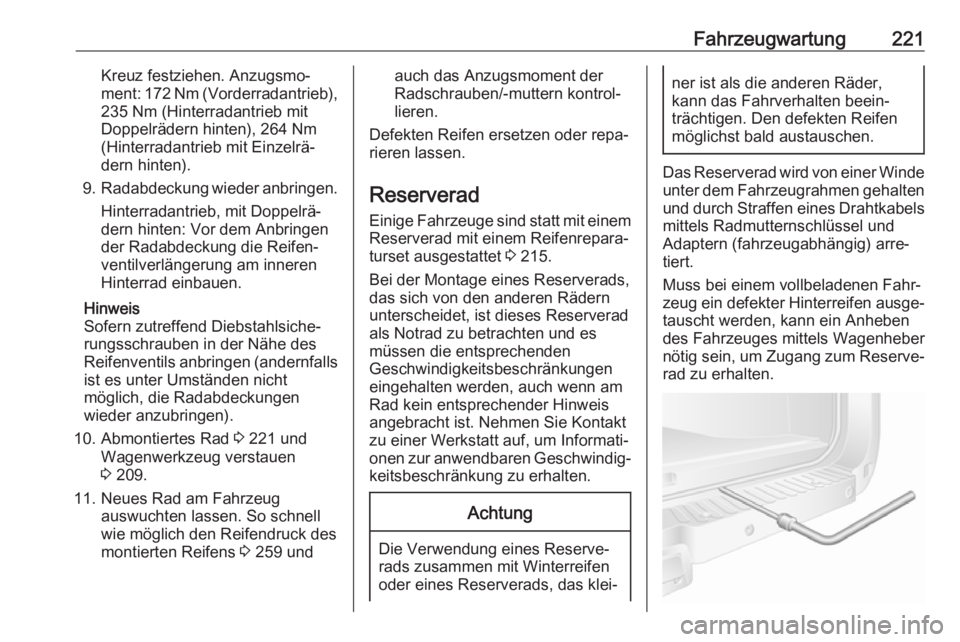

Fahrzeugwartung221Kreuz festziehen. Anzugsmo‐
ment: 172 Nm (Vorderradantrieb), 235 Nm (Hinterradantrieb mit
Doppelrädern hinten), 264 Nm
(Hinterradantrieb mit Einzelrä‐
dern hinten).
9. Radabdeckung wieder anbringen.
Hinterradantrieb, mit Doppelrä‐
dern hinten: Vor dem Anbringen
der Radabdeckung die Reifen‐
ventilverlängerung am inneren
Hinterrad einbauen.
Hinweis
Sofern zutreffend Diebstahlsiche‐
rungsschrauben in der Nähe des
Reifenventils anbringen (andernfalls
ist es unter Umständen nicht
möglich, die Radabdeckungen
wieder anzubringen).
10. Abmontiertes Rad 3 221 und
Wagenwerkzeug verstauen
3 209.
11. Neues Rad am Fahrzeug auswuchten lassen. So schnell
wie möglich den Reifendruck des montierten Reifens 3 259 undauch das Anzugsmoment der
Radschrauben/-muttern kontrol‐
lieren.
Defekten Reifen ersetzen oder repa‐
rieren lassen.
Reserverad Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 215.
Bei der Montage eines Reserverads, das sich von den anderen Rädernunterscheidet, ist dieses Reserverad
als Notrad zu betrachten und es
müssen die entsprechenden
Geschwindigkeitsbeschränkungen
eingehalten werden, auch wenn am Rad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt
zu einer Werkstatt auf, um Informati‐
onen zur anwendbaren Geschwindig‐
keitsbeschränkung zu erhalten.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad wird von einer Winde
unter dem Fahrzeugrahmen gehalten und durch Straffen eines Drahtkabelsmittels Radmutternschlüssel und
Adaptern (fahrzeugabhängig) arre‐
tiert.
Muss bei einem vollbeladenen Fahr‐
zeug ein defekter Hinterreifen ausge‐
tauscht werden, kann ein Anheben
des Fahrzeuges mittels Wagenheber
nötig sein, um Zugang zum Reserve‐
rad zu erhalten.

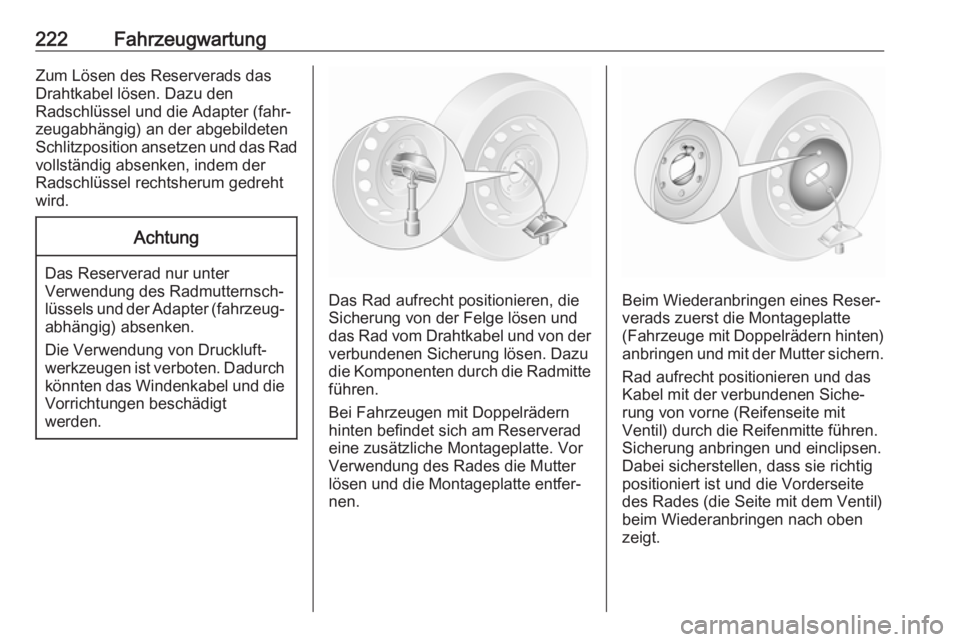

222FahrzeugwartungZum Lösen des Reserverads das
Drahtkabel lösen. Dazu den
Radschlüssel und die Adapter (fahr‐
zeugabhängig) an der abgebildeten
Schlitzposition ansetzen und das Rad
vollständig absenken, indem der
Radschlüssel rechtsherum gedreht
wird.Achtung
Das Reserverad nur unter
Verwendung des Radmutternsch‐
lüssels und der Adapter (fahrzeug‐ abhängig) absenken.
Die Verwendung von Druckluft‐
werkzeugen ist verboten. Dadurch könnten das Windenkabel und die
Vorrichtungen beschädigt
werden.
Das Rad aufrecht positionieren, die
Sicherung von der Felge lösen und
das Rad vom Drahtkabel und von der
verbundenen Sicherung lösen. Dazu
die Komponenten durch die Radmitte
führen.
Bei Fahrzeugen mit Doppelrädern
hinten befindet sich am Reserverad
eine zusätzliche Montageplatte. Vor
Verwendung des Rades die Mutter
lösen und die Montageplatte entfer‐
nen.Beim Wiederanbringen eines Reser‐ verads zuerst die Montageplatte
(Fahrzeuge mit Doppelrädern hinten) anbringen und mit der Mutter sichern.
Rad aufrecht positionieren und dasKabel mit der verbundenen Siche‐
rung von vorne (Reifenseite mit
Ventil) durch die Reifenmitte führen.
Sicherung anbringen und einclipsen.
Dabei sicherstellen, dass sie richtig
positioniert ist und die Vorderseite
des Rades (die Seite mit dem Ventil)
beim Wiederanbringen nach oben
zeigt.
