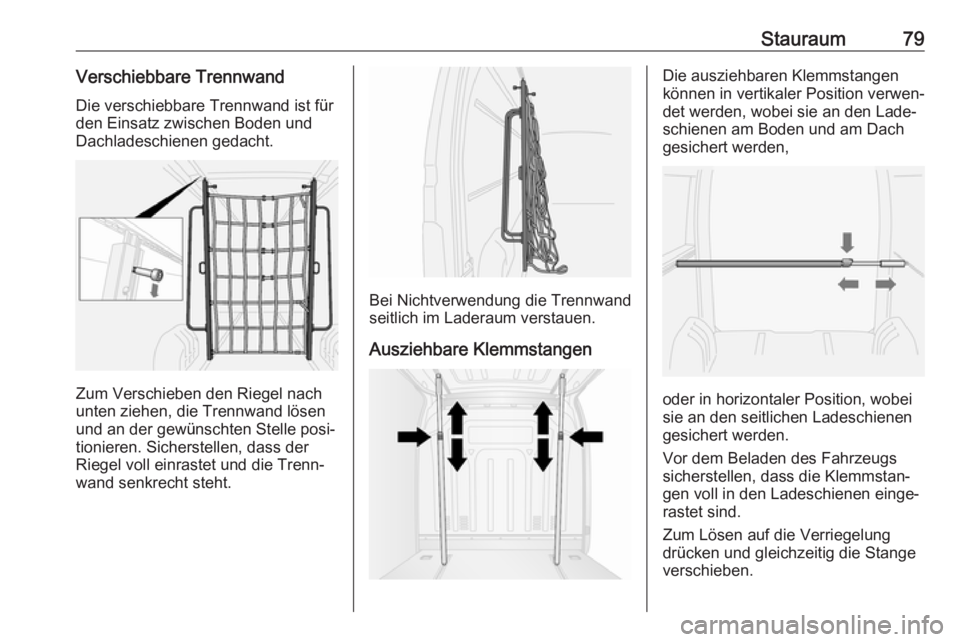

Stauraum79Verschiebbare Trennwand
Die verschiebbare Trennwand ist für
den Einsatz zwischen Boden und Dachladeschienen gedacht.
Zum Verschieben den Riegel nach
unten ziehen, die Trennwand lösen
und an der gewünschten Stelle posi‐
tionieren. Sicherstellen, dass der
Riegel voll einrastet und die Trenn‐
wand senkrecht steht.
Bei Nichtverwendung die Trennwand
seitlich im Laderaum verstauen.
Ausziehbare Klemmstangen
Die ausziehbaren Klemmstangen
können in vertikaler Position verwen‐
det werden, wobei sie an den Lade‐
schienen am Boden und am Dach
gesichert werden,
oder in horizontaler Position, wobei
sie an den seitlichen Ladeschienen
gesichert werden.
Vor dem Beladen des Fahrzeugs
sicherstellen, dass die Klemmstan‐
gen voll in den Ladeschienen einge‐
rastet sind.
Zum Lösen auf die Verriegelung
drücken und gleichzeitig die Stange verschieben.

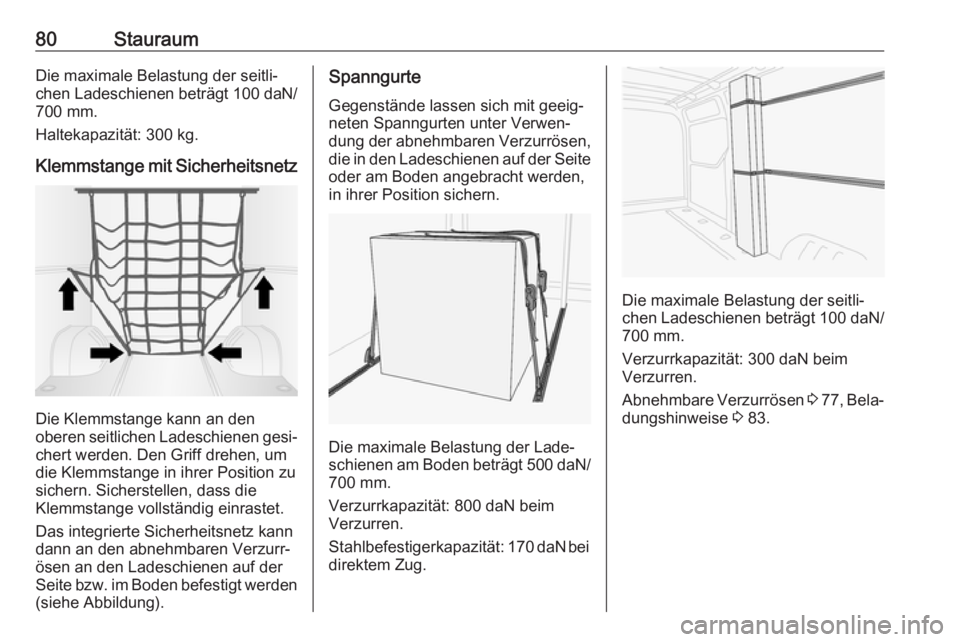

80StauraumDie maximale Belastung der seitli‐chen Ladeschienen beträgt 100 daN/
700 mm.
Haltekapazität: 300 kg.
Klemmstange mit Sicherheitsnetz
Die Klemmstange kann an den
oberen seitlichen Ladeschienen gesi‐
chert werden. Den Griff drehen, um die Klemmstange in ihrer Position zu
sichern. Sicherstellen, dass die
Klemmstange vollständig einrastet.
Das integrierte Sicherheitsnetz kann
dann an den abnehmbaren Verzurr‐
ösen an den Ladeschienen auf der
Seite bzw. im Boden befestigt werden (siehe Abbildung).
Spanngurte
Gegenstände lassen sich mit geeig‐
neten Spanngurten unter Verwen‐
dung der abnehmbaren Verzurrösen, die in den Ladeschienen auf der Seite
oder am Boden angebracht werden,
in ihrer Position sichern.
Die maximale Belastung der Lade‐
schienen am Boden beträgt 500 daN /
700 mm.
Verzurrkapazität: 800 daN beim
Verzurren.
Stahlbefestigerkapazität: 170 daN bei
direktem Zug.
Die maximale Belastung der seitli‐ chen Ladeschienen beträgt 100 daN/
700 mm.
Verzurrkapazität: 300 daN beim Verzurren.
Abnehmbare Verzurrösen 3 77 , Bela‐
dungshinweise 3 83.

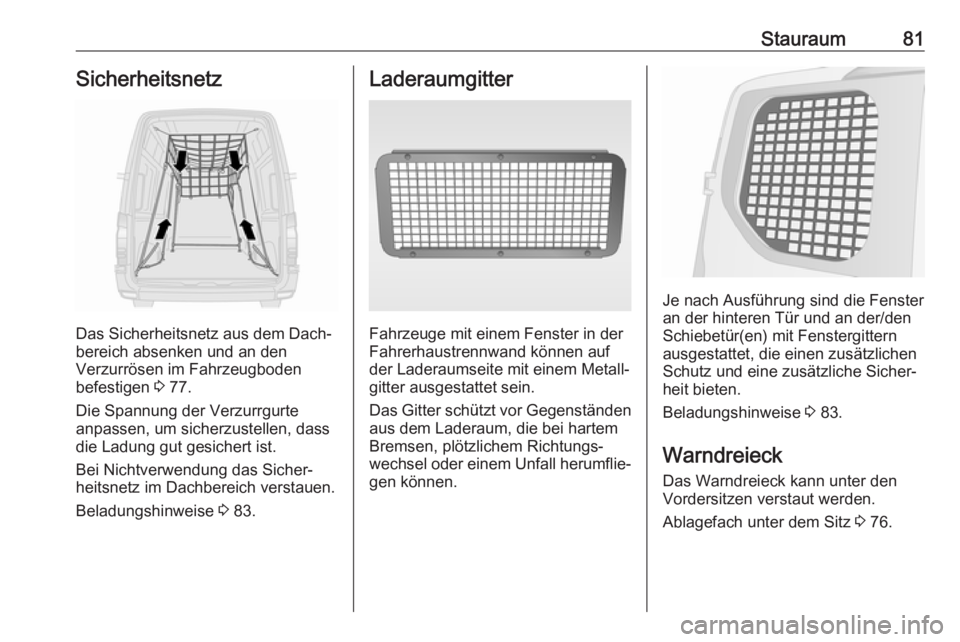

Stauraum81Sicherheitsnetz
Das Sicherheitsnetz aus dem Dach‐
bereich absenken und an den
Verzurrösen im Fahrzeugboden
befestigen 3 77.
Die Spannung der Verzurrgurte
anpassen, um sicherzustellen, dass
die Ladung gut gesichert ist.
Bei Nichtverwendung das Sicher‐
heitsnetz im Dachbereich verstauen.
Beladungshinweise 3 83.
Laderaumgitter
Fahrzeuge mit einem Fenster in der
Fahrerhaustrennwand können auf
der Laderaumseite mit einem Metall‐
gitter ausgestattet sein.
Das Gitter schützt vor Gegenständen aus dem Laderaum, die bei hartem
Bremsen, plötzlichem Richtungs‐
wechsel oder einem Unfall herumflie‐
gen können.
Je nach Ausführung sind die Fenster
an der hinteren Tür und an der/den
Schiebetür(en) mit Fenstergittern ausgestattet, die einen zusätzlichen
Schutz und eine zusätzliche Sicher‐
heit bieten.
Beladungshinweise 3 83.
Warndreieck
Das Warndreieck kann unter den
Vordersitzen verstaut werden.
Ablagefach unter dem Sitz 3 76.

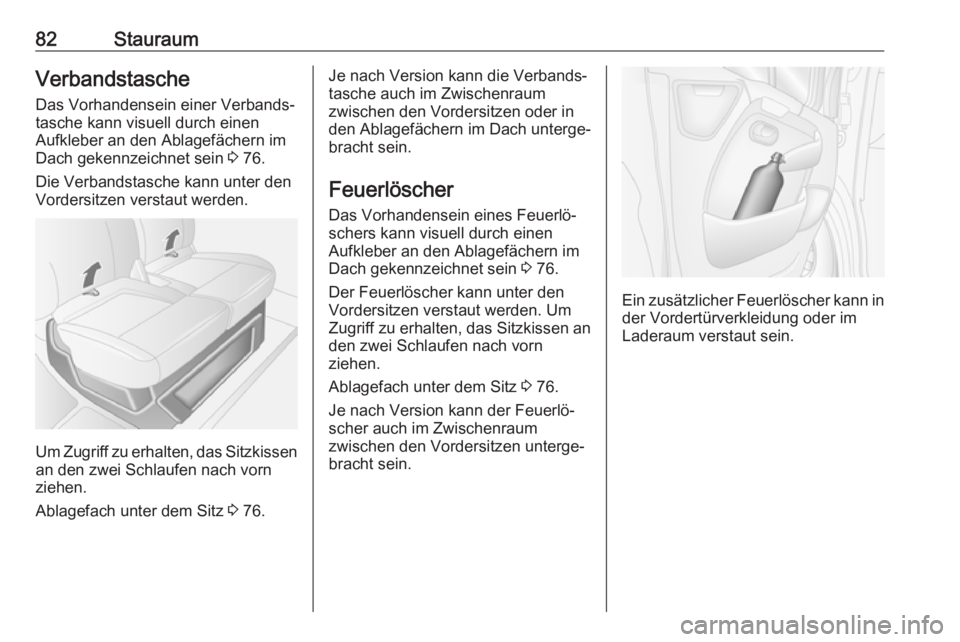

82StauraumVerbandstascheDas Vorhandensein einer Verbands‐
tasche kann visuell durch einen
Aufkleber an den Ablagefächern im
Dach gekennzeichnet sein 3 76.
Die Verbandstasche kann unter den
Vordersitzen verstaut werden.
Um Zugriff zu erhalten, das Sitzkissen an den zwei Schlaufen nach vorn
ziehen.
Ablagefach unter dem Sitz 3 76.
Je nach Version kann die Verbands‐
tasche auch im Zwischenraum
zwischen den Vordersitzen oder in
den Ablagefächern im Dach unterge‐
bracht sein.
Feuerlöscher
Das Vorhandensein eines Feuerlö‐
schers kann visuell durch einen
Aufkleber an den Ablagefächern im
Dach gekennzeichnet sein 3 76.
Der Feuerlöscher kann unter den Vordersitzen verstaut werden. Um Zugriff zu erhalten, das Sitzkissen an
den zwei Schlaufen nach vorn
ziehen.
Ablagefach unter dem Sitz 3 76.
Je nach Version kann der Feuerlö‐ scher auch im Zwischenraum
zwischen den Vordersitzen unterge‐
bracht sein.
Ein zusätzlicher Feuerlöscher kann in der Vordertürverkleidung oder im
Laderaum verstaut sein.

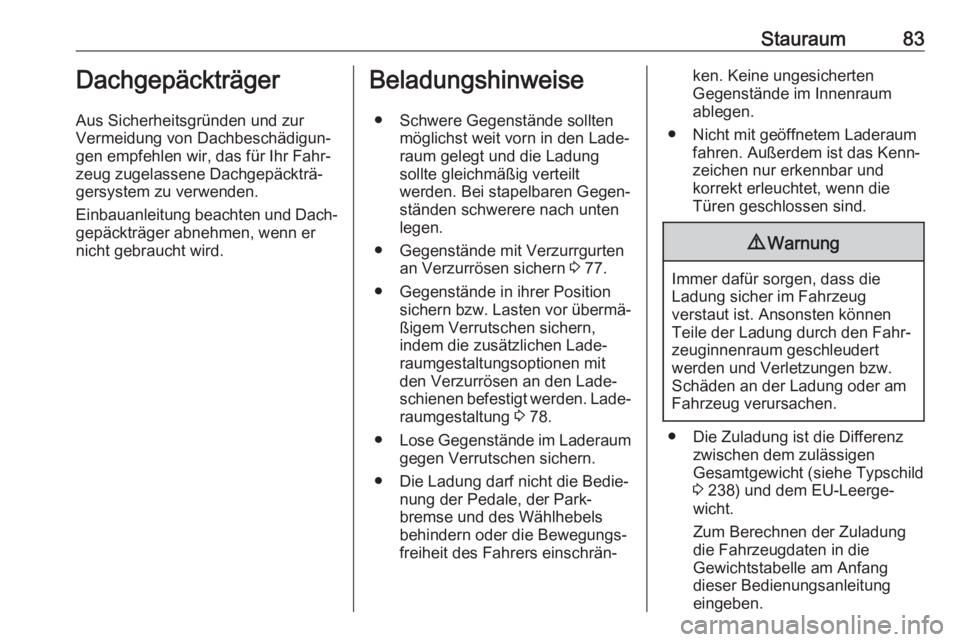

Stauraum83Dachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.Beladungshinweise
● Schwere Gegenstände sollten möglichst weit vorn in den Lade‐
raum gelegt und die Ladung
sollte gleichmäßig verteilt
werden. Bei stapelbaren Gegen‐
ständen schwerere nach unten
legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 77.
● Gegenstände in ihrer Position sichern bzw. Lasten vor übermä‐ßigem Verrutschen sichern,
indem die zusätzlichen Lade‐
raumgestaltungsoptionen mit
den Verzurrösen an den Lade‐
schienen befestigt werden. Lade‐
raumgestaltung 3 78.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐
freiheit des Fahrers einschrän‐ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren. Außerdem ist das Kenn‐zeichen nur erkennbar und
korrekt erleuchtet, wenn die
Türen geschlossen sind.9 Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 238) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.

84StauraumDas EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐ zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐ gungsgurten rutschsicher undfest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
● Die zulässige Dachlast (inklusive
Gewicht des Dachgepäckträ‐
gers) für die Varianten mit Stan‐ darddach beträgt 200 kg. Die
Dachlast setzt sich aus den
Gewichten des Dachgepäckträ‐
gers und der Ladung zusammen.

Instrumente, Bedienelemente85Instrumente,
BedienelementeBedienelemente ........................... 86
Lenkradeinstellung ....................86
Fernbedienung am Lenkrad ......86
Hupe .......................................... 86
Bedienteil an der Lenksäule ......86
Scheibenwischer und Waschanlage ............................ 87
Außentemperatur ......................88
Uhr ............................................. 89
Zubehörsteckdosen ...................90
Zigarettenanzünder ...................91
Ascher ....................................... 91
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............92
Instrument ................................. 92
Tachometer ............................... 92
Kilometerzähler ......................... 92
Tageskilometerzähler ................92
Drehzahlmesser ........................93
Kraftstoffanzeige .......................93
AdBlue-Anzeige .........................93
Kühlmitteltemperaturanzeige .....94
Motorölstandsanzeige ...............94
Serviceanzeige .......................... 94Getriebe-Display ........................95
Kontrollleuchten .........................95
Blinker ....................................... 98
Sicherheitsgurt anlegen .............98
Airbag-System, Gurtstraffer .......98
Airbagabschaltung .....................98
Generator .................................. 99
Abgas ........................................ 99
Fehlfunktion, Service .................99
Motor ausschalten ...................100
Bremssystem ........................... 100
Antiblockiersystem ..................100
Hochschalten ........................... 100
Spurverlassenswarnung ..........100
Elektronisches Stabilitätsprogramm ...............101
Elektronisches Stabilitätsprogramm aus ......... 101
Kühlmitteltemperatur ...............101
Vorglühen ................................ 101
AdBlue ..................................... 101
Reifendruck-Kontrollsystem ....102
Motoröldruck ............................ 102
Kraftstoffmangel ......................102
Stopp-Start-Automatik .............103
Außenbeleuchtung ..................103
Fernlicht ................................... 103
Fernlichtassistent ....................103
Nebelleuchte ........................... 103
Nebelschlussleuchte ...............103Geschwindigkeitsregler ...........103
Tachograph ............................. 103
Tür offen .................................. 103
Info-Displays .............................. 104
Driver Information Center ........104
Info-Display ............................. 104
Fahrzeugmeldungen ..................105
Warn- und Signaltöne ..............106
Bordcomputer ............................ 107
Tachograph ................................ 109

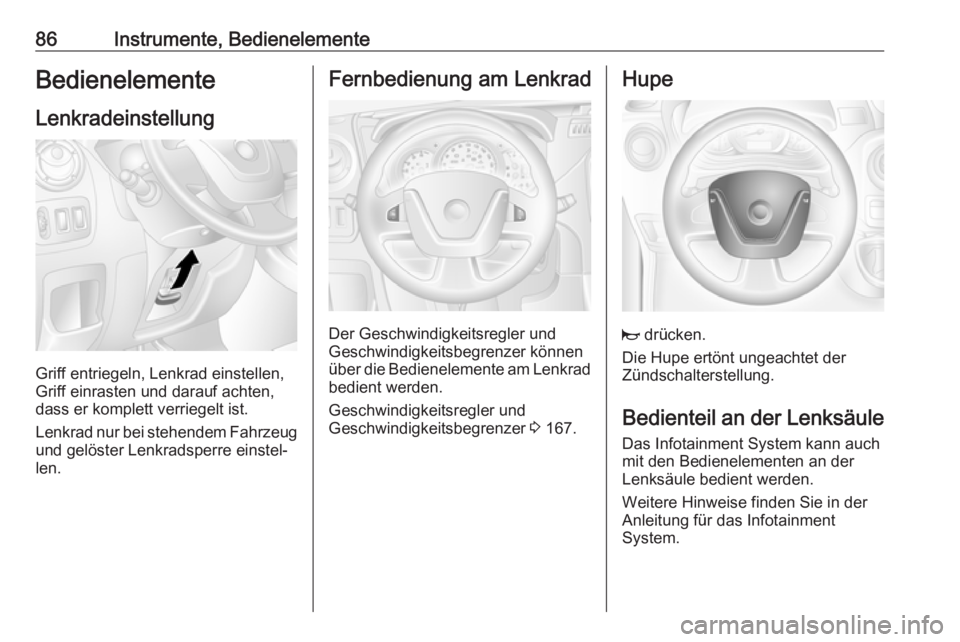

86Instrumente, BedienelementeBedienelementeLenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Der Geschwindigkeitsregler und
Geschwindigkeitsbegrenzer können
über die Bedienelemente am Lenkrad bedient werden.
Geschwindigkeitsregler und
Geschwindigkeitsbegrenzer 3 167.
Hupe
j drücken.
Die Hupe ertönt ungeachtet der
Zündschalterstellung.
Bedienteil an der Lenksäule
Das Infotainment System kann auch
mit den Bedienelementen an der
Lenksäule bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
