Fahrzeugwartung199

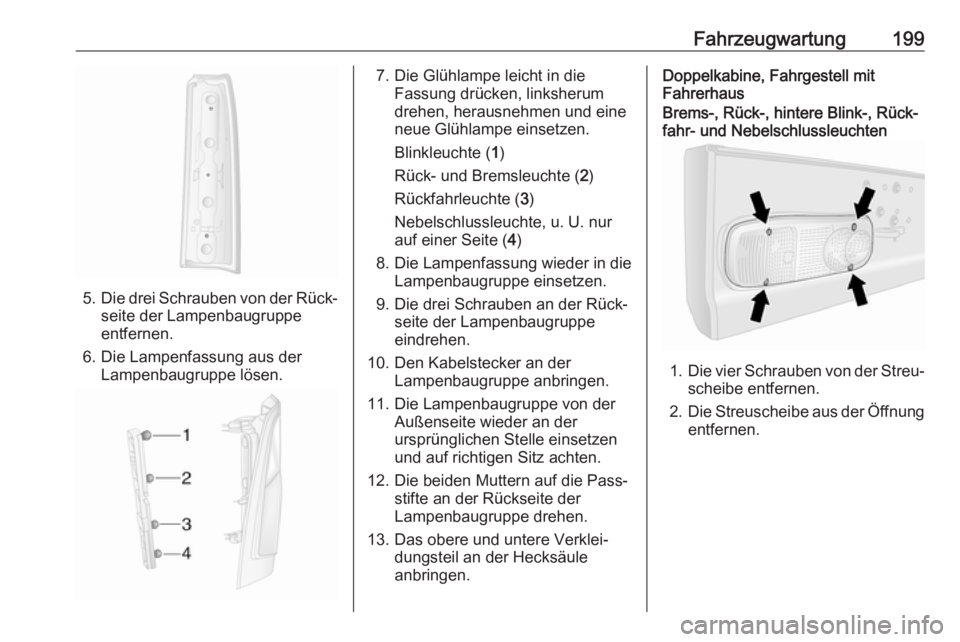

5.Die drei Schrauben von der Rück‐
seite der Lampenbaugruppeentfernen.
6. Die Lampenfassung aus der Lampenbaugruppe lösen.
7. Die Glühlampe leicht in die Fassung drücken, linksherum
drehen, herausnehmen und eine
neue Glühlampe einsetzen.
Blinkleuchte ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrleuchte ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
8. Die Lampenfassung wieder in die Lampenbaugruppe einsetzen.
9. Die drei Schrauben an der Rück‐ seite der Lampenbaugruppe
eindrehen.
10. Den Kabelstecker an der Lampenbaugruppe anbringen.
11. Die Lampenbaugruppe von der Außenseite wieder an der
ursprünglichen Stelle einsetzen
und auf richtigen Sitz achten.
12. Die beiden Muttern auf die Pass‐ stifte an der Rückseite der
Lampenbaugruppe drehen.
13. Das obere und untere Verklei‐ dungsteil an der Hecksäule
anbringen.Doppelkabine, Fahrgestell mit
FahrerhausBrems-, Rück-, hintere Blink-, Rück‐
fahr- und Nebelschlussleuchten

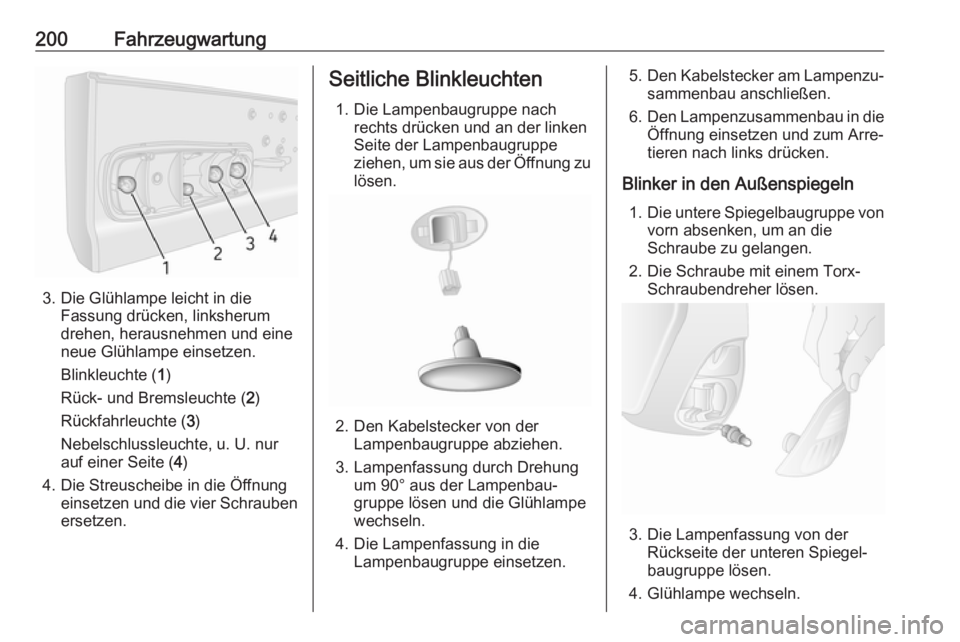

1. Die vier Schrauben von der Streu‐
scheibe entfernen.
2. Die Streuscheibe aus der Öffnung
entfernen.

200Fahrzeugwartung
3. Die Glühlampe leicht in dieFassung drücken, linksherum
drehen, herausnehmen und eine
neue Glühlampe einsetzen.
Blinkleuchte ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrleuchte ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
4. Die Streuscheibe in die Öffnung einsetzen und die vier Schrauben
ersetzen.
Seitliche Blinkleuchten
1. Die Lampenbaugruppe nach rechts drücken und an der linken
Seite der Lampenbaugruppe
ziehen, um sie aus der Öffnung zu lösen.
2. Den Kabelstecker von der Lampenbaugruppe abziehen.
3. Lampenfassung durch Drehung um 90° aus der Lampenbau‐
gruppe lösen und die Glühlampe
wechseln.
4. Die Lampenfassung in die Lampenbaugruppe einsetzen.
5.Den Kabelstecker am Lampenzu‐
sammenbau anschließen.
6. Den Lampenzusammenbau in die
Öffnung einsetzen und zum Arre‐
tieren nach links drücken.
Blinker in den Außenspiegeln 1. Die untere Spiegelbaugruppe von
vorn absenken, um an die
Schraube zu gelangen.
2. Die Schraube mit einem Torx- Schraubendreher lösen.
3. Die Lampenfassung von der
Rückseite der unteren Spiegel‐
baugruppe lösen.
4. Glühlampe wechseln.

Fahrzeugwartung2015. Die Leuchtmittelfassung in denZusammenbau unterer Spiegel
einbauen.
6. Die Schraube wieder eindrehen.

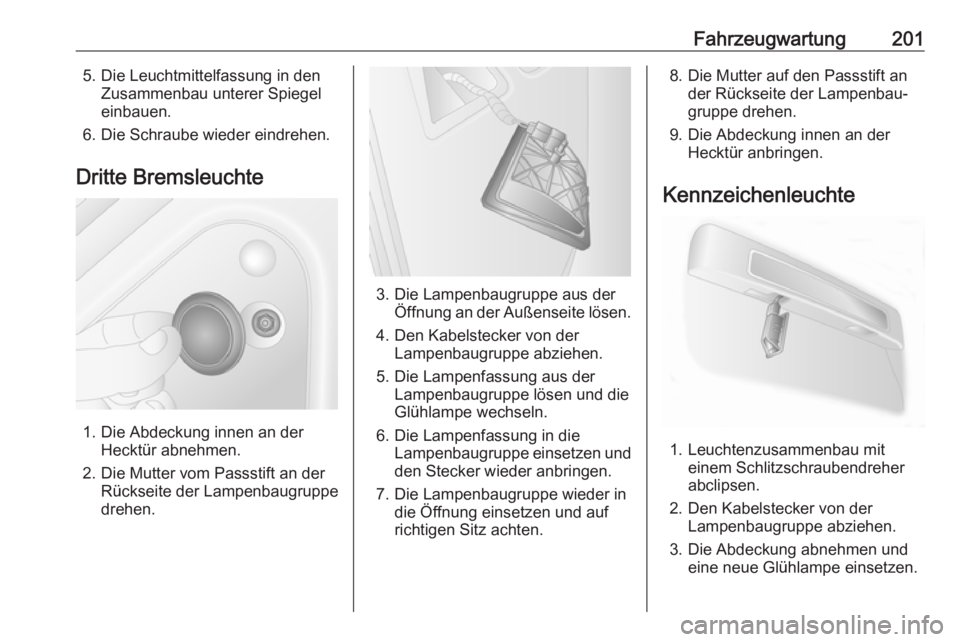

Dritte Bremsleuchte
1. Die Abdeckung innen an der Hecktür abnehmen.
2. Die Mutter vom Passstift an der Rückseite der Lampenbaugruppe
drehen.
3. Die Lampenbaugruppe aus der Öffnung an der Außenseite lösen.
4. Den Kabelstecker von der Lampenbaugruppe abziehen.
5. Die Lampenfassung aus der Lampenbaugruppe lösen und die
Glühlampe wechseln.
6. Die Lampenfassung in die Lampenbaugruppe einsetzen undden Stecker wieder anbringen.
7. Die Lampenbaugruppe wieder in die Öffnung einsetzen und auf
richtigen Sitz achten.
8. Die Mutter auf den Passstift an der Rückseite der Lampenbau‐
gruppe drehen.
9. Die Abdeckung innen an der Hecktür anbringen.
Kennzeichenleuchte
1. Leuchtenzusammenbau mit einem Schlitzschraubendreher
abclipsen.
2. Den Kabelstecker von der Lampenbaugruppe abziehen.
3. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.

202Fahrzeugwartung4.Die Abdeckung einbauen und den
Kabelstecker am Lampenzusam‐ menbau anschließen.
5. Lampenzusammenbau einbauen.

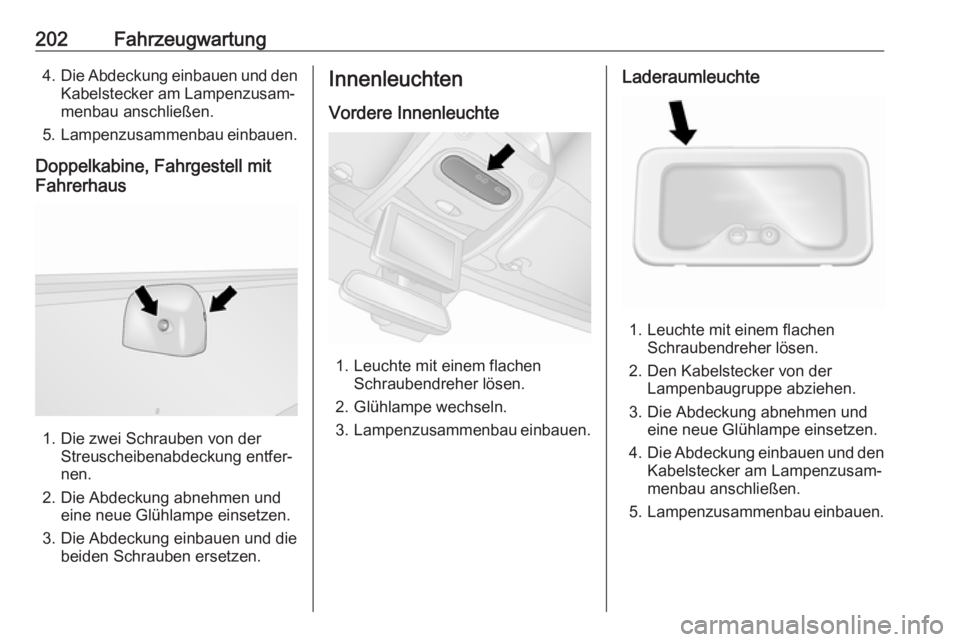

Doppelkabine, Fahrgestell mit
Fahrerhaus
1. Die zwei Schrauben von der Streuscheibenabdeckung entfer‐
nen.
2. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
3. Die Abdeckung einbauen und die beiden Schrauben ersetzen.
Innenleuchten
Vordere Innenleuchte
1. Leuchte mit einem flachen Schraubendreher lösen.
2. Glühlampe wechseln.
3. Lampenzusammenbau einbauen.
Laderaumleuchte
1. Leuchte mit einem flachen
Schraubendreher lösen.
2. Den Kabelstecker von der Lampenbaugruppe abziehen.
3. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
4. Die Abdeckung einbauen und den
Kabelstecker am Lampenzusam‐menbau anschließen.
5. Lampenzusammenbau einbauen.

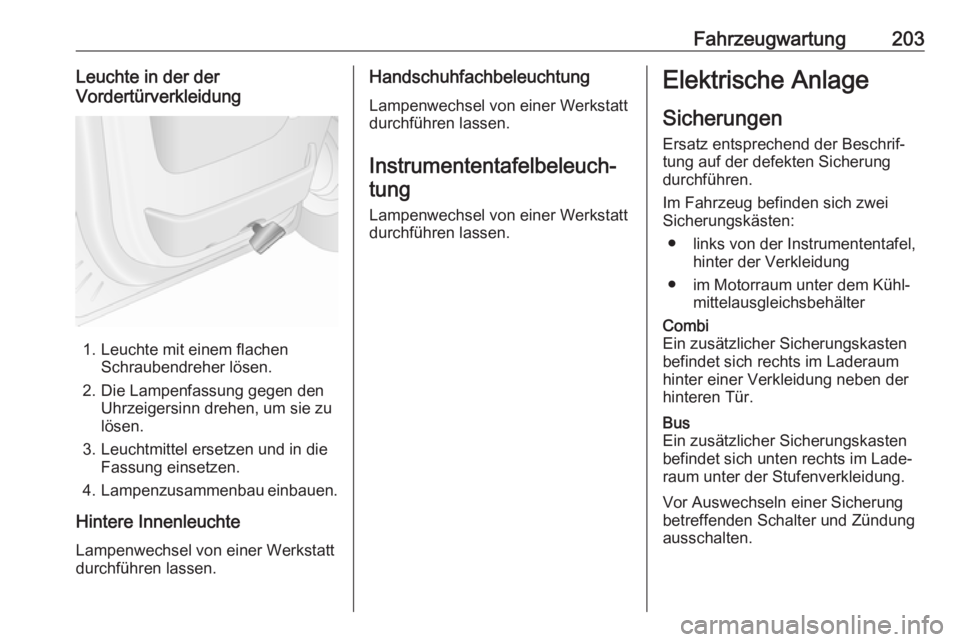

Fahrzeugwartung203Leuchte in der der
Vordertürverkleidung
1. Leuchte mit einem flachen Schraubendreher lösen.
2. Die Lampenfassung gegen den Uhrzeigersinn drehen, um sie zu
lösen.
3. Leuchtmittel ersetzen und in die Fassung einsetzen.
4. Lampenzusammenbau einbauen.
Hintere Innenleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Handschuhfachbeleuchtung
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Im Fahrzeug befinden sich zwei
Sicherungskästen:
● links von der Instrumententafel, hinter der Verkleidung
● im Motorraum unter dem Kühl‐ mittelausgleichsbehälterCombi
Ein zusätzlicher Sicherungskasten
befindet sich rechts im Laderaum
hinter einer Verkleidung neben der
hinteren Tür.Bus
Ein zusätzlicher Sicherungskasten befindet sich unten rechts im Lade‐
raum unter der Stufenverkleidung.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.

204Fahrzeugwartung

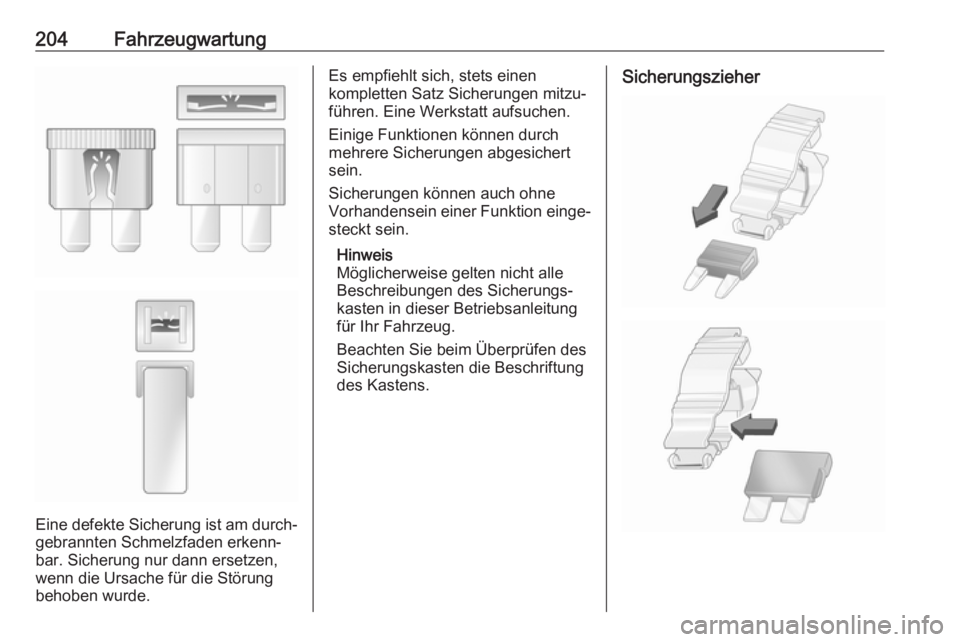

Eine defekte Sicherung ist am durch‐gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Es empfiehlt sich, stets einen
kompletten Satz Sicherungen mitzu‐
führen. Eine Werkstatt aufsuchen.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Hinweis
Möglicherweise gelten nicht alle Beschreibungen des Sicherungs‐ kasten in dieser Betriebsanleitung
für Ihr Fahrzeug.
Beachten Sie beim Überprüfen des Sicherungskasten die Beschriftung
des Kastens.Sicherungszieher

Fahrzeugwartung205
Für den Wechsel von Sicherungen
befindet sich im Sicherungskasten in
der Instrumententafel ein Siche‐
rungszieher.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.

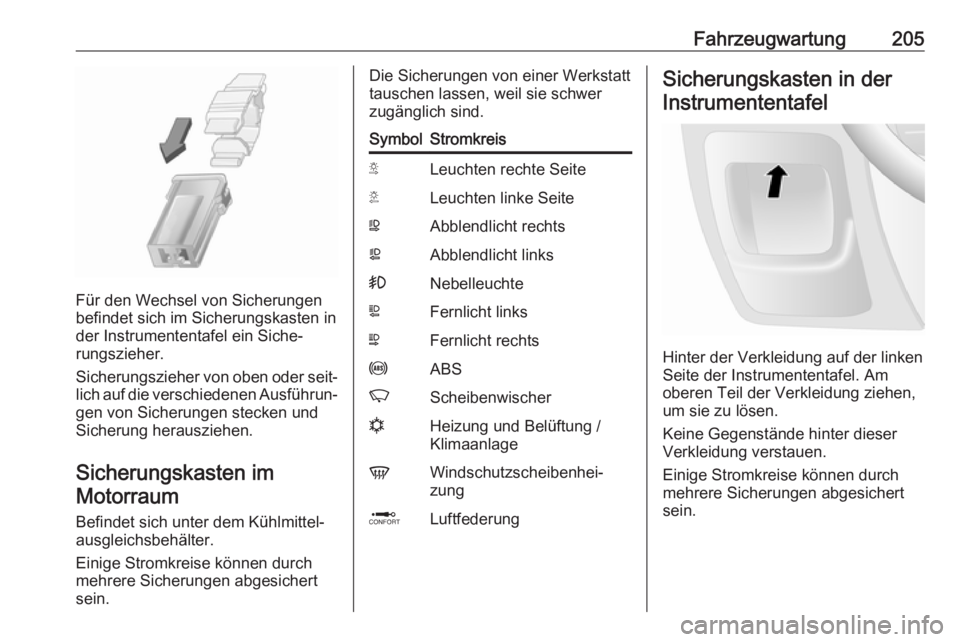

Sicherungskasten im Motorraum
Befindet sich unter dem Kühlmittel‐
ausgleichsbehälter.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
Die Sicherungen von einer Werkstatt
tauschen lassen, weil sie schwer
zugänglich sind.SymbolStromkreisSLeuchten rechte SeiteTLeuchten linke SeiteWAbblendlicht rechtsaAbblendlicht links>NebelleuchteLFernlicht linksNFernlicht rechtsuABSKScheibenwischernHeizung und Belüftung /
KlimaanlageVWindschutzscheibenhei‐
zungQLuftfederungSicherungskasten in der
Instrumententafel
Hinter der Verkleidung auf der linken
Seite der Instrumententafel. Am
oberen Teil der Verkleidung ziehen, um sie zu lösen.
Keine Gegenstände hinter dieser
Verkleidung verstauen.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.

206FahrzeugwartungSymbolStromkreisZInfotainment System / Sitz‐
heizung / Driver Information
Center / Audioanschlüsse /
Alarm?ZubehörsteckdoseÌZigarettenanzündereInstrumententafelUZentralverriegelung0InnenbeleuchtungOBlinker / Nebelschluss‐
leuchte / Steuergerät
KarosserieDIAGDiagnosesteckeruABS / Elektronisches Stabi‐ litätsprogrammdInnenbeleuchtung / Brems‐
leuchtenZKarosseriesteuergerätSTOPBremsleuchteSymbolStromkreisISteuergerät Karosserie /
elektrische Fensterbetäti‐
gung / Heizung und Belüf‐
tung / KlimaanlagemHeckscheibenheizung linksnHeckscheibenheizung
rechtsRScheibenwaschanlageMElektronische Wegfahr‐
sperreUSitzheizungenFBLAbbiegelichtlAnschluss Freisprechein‐
richtung&TachographPTONebenantriebjHupeÍVorglühen / Diesel-Kraft‐
stofffilterxGebläse KlimatisierungSymbolStromkreisdHeizbare AußenspiegelTStandlicht linksSStandlicht rechtsONavigationssystemADPZusätzliche Anpassungen,Elektrische Fensterbetäti‐
gung / Steuergerät Karos‐
serie
