2017.5 OPEL INSIGNIA BREAK Kezelési útmutató (in Hungarian)

Vezetés és üzemeltetés215Előfordulhat, hogy a rendszer nem
működik, amikor:
● Jég, hó, sár, matricák, mágnesek, fémlapok vagy bármi
egyéb takarja az érzékelőket.
● Heves zivatarban vezet.
● A járműnek balesete volt vagy az
észlelő érzékelő körüli terület
megsérült vagy nincs jól
megjavítva.
● Szélsőséges hőmérsékleti változások történnek.
● A jármű utánfutót vontat
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, akkor a szimbólumok a tükrökben
folyamatosan világítanak és egy
üzenet jelenik meg a Vezető
Információs Központban. Kérjen
segítséget egy szerviztől.Sávelhagyás-
figyelmeztetés
Az oldalsó holttérfigyelés 3 213
kiegészítéseként, a sávelhagyás-
figyelmeztetés felismeri a jármű
melletti párhuzamos sávban hátulról
gyorsan közeledő járműveket.
Ha a járműben sávelhagyás-
figyelmeztetés áll fenn, akkor ez
mindig magába foglalja az oldalsó
holttérfigyelést.
A rendszer az egyes külső tükrökben vizuálisan figyelmeztet, amikor
hátulról gyorsan közeledő járműveket
észlel.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.9 Figyelmeztetés
A sávelhagyás-figyelmeztetés
nem helyettesíti a járművezető
odafigyelését.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer hátulról jelentősen
gyorsabban közeledő járművet
észlel, akkor a sárga F
figyelmeztető szimbólum világít az adott külső tükörben. Ha a vezető
ekkor bekapcsolja az irányjelzőt,
akkor a F figyelmeztető szimbólum
sárgán villogni kezd, ami arra
figyelmeztet, hogy ne váltson sávot.
A sávelhagyás-figyelmeztetés
minden sebesség mellett aktív.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.

216Vezetés és üzemeltetésÉszlelési zónák
A rendszer érzékelői körülbelül
3,5 méteres zónát fednek le
párhuzamosan a jármű két oldalán és
körülbelül 3 métert hátrafelé az
oldalsó holttérfigyelő zónában (A) és
körülbelül 70 métert hátrafelé a sávelhagyás-figyelmeztető zónában
(b) a párhuzamos sávokban. A zónák
a külső tükröknél kezdődnek. A zóna
magassága a talaj felett kb. 0,5 m és
2 m között van.
Kikapcsolás
A sávelhagyás-figyelmeztetés az
Információs kijelző jármű személyre
szabási menüjében kapcsolható be
vagy ki.
A gépkocsi személyre szabása
3 119.
Információs kijelző 3 112.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Rendszer korlátozások
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál körülmények között vagy éles
kanyarokban. A rendszer
ideiglenesen riaszthat az oldalsó holttérben érzékelt tágyakról,
bizonyos időjárási körülmények
között (eső, jégeső stb.). Nedves úton vezetés vagy az áthaladás egy
száraz szakaszról egy nedves
szakaszra okozhatja az F
ellenőrzőlámpa kigyulladását, mivel a
víz fröcskölése értelmezhető
tárgyként. Különben az Fellenőrzőlámpa világíthat a korlátok,
jelzőtáblák, fák, bokrok vagy egyéb
nem mozgó objektumok miatt. Ez
normál működés és a rendszer nem
szorul javításra.
Előfordulhat, hogy a rendszer nem működik, amikor:
● Jég, hó, sár, matricák, mágnesek, fémlapok vagy bármi
egyéb takarja az érzékelőket.
● Heves zivatarban vezet.
● A járműnek balesete volt vagy az
észlelő érzékelő körüli terület
megsérült vagy nincs jól
megjavítva.
● Szélsőséges hőmérsékleti változások történnek.
● A jármű utánfutót vontat
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.
Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális működéshez,
vezessen egyenes, az út mellett

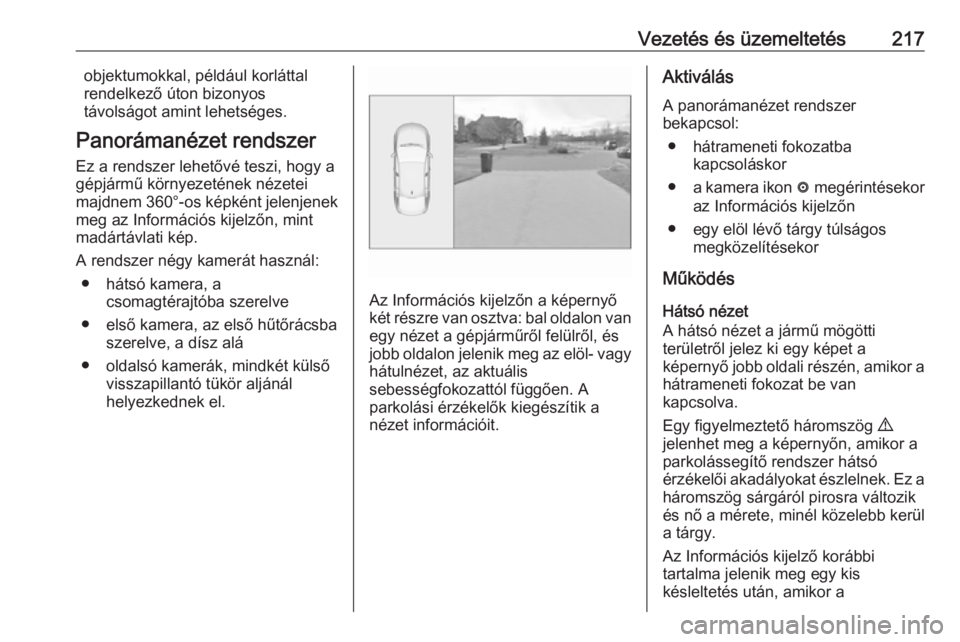

Vezetés és üzemeltetés217objektumokkal, például korláttal
rendelkező úton bizonyos
távolságot amint lehetséges.
Panorámanézet rendszer Ez a rendszer lehetővé teszi, hogy a
gépjármű környezetének nézetei
majdnem 360°-os képként jelenjenek
meg az Információs kijelzőn, mint
madártávlati kép.
A rendszer négy kamerát használ: ● hátsó kamera, a csomagtérajtóba szerelve
● első kamera, az első hűtőrácsba szerelve, a dísz alá
● oldalsó kamerák, mindkét külső visszapillantó tükör aljánál
helyezkednek el.
Az Információs kijelzőn a képernyő két részre van osztva: bal oldalon van egy nézet a gépjárműről felülről, és
jobb oldalon jelenik meg az elöl- vagy
hátulnézet, az aktuális
sebességfokozattól függően. A
parkolási érzékelők kiegészítik a nézet információit.
Aktiválás
A panorámanézet rendszer
bekapcsol:
● hátrameneti fokozatba kapcsoláskor
● a kamera ikon ë megérintésekor
az Információs kijelzőn
● egy elöl lévő tárgy túlságos megközelítésekor
Működés
Hátsó nézet
A hátsó nézet a jármű mögötti
területről jelez ki egy képet a
képernyő jobb oldali részén, amikor a
hátrameneti fokozat be van
kapcsolva.
Egy figyelmeztető háromszög 9
jelenhet meg a képernyőn, amikor a parkolássegítő rendszer hátsó
érzékelői akadályokat észlelnek. Ez a háromszög sárgáról pirosra változik
és nő a mérete, minél közelebb kerül
a tárgy.
Az Információs kijelző korábbi
tartalma jelenik meg egy kis
késleltetés után, amikor a

218Vezetés és üzemeltetésgépjárművet kikapcsolja a
hátrameneti fokozatból. Nyomja meg
a kamera ikont az Információs
kijelzőn a korábbi kijelző tartalomhoz
történő hamarabbi visszatéréshez.
Előremeneti fokozatban 11 km/h
sebességnél lassúbb vezetéskor
szintén kikapcsol a panorámanézet
rendszer.
Környezeti nézet
A környezeti nézet az Információs
kijelzőn megjelenít egy képet felülről
a járművet körülvevő területről, az
első és hátsó kamera nézetekkel
együtt.
Első nézet
Az első nézet a jármű előtti területről jelez ki egy képet a képernyő jobb
oldali részén. A nézet hátrameneti
fokozatból előremeneti fokozatba
kapcsolás után vagy az Információs
kijelzőn a kamera ikon
megérintésekor jelenik meg. Az első
nézet megjeleníti a 30 cm-en belül
automatikusan észlelt tárgyakat is. Az
első nézet előrementi
sebességfokozatban max. 11 km/h
sebességig jeleneik meg.Kikapcsolás
A panorámanézet rendszer kikapcsol:
● 11 km/h-nál nagyobb sebességnél
● a kamera ikon ë megérintésekor
az Információs kijelzőn
● automata sebességváltóval üres vagy parkoló fokozatba
kapcsoláskor.
Általános információk9 Figyelmeztetés
A panorámanézet rendszer nem
helyettesíti a vezető által látott
képet. Nem jeleníti meg a
gyerekeket, gyalogosokat,
kerékpárosokat, keresztirányú
forgalmat, állatokat vagy bármely más tárgyakat, amelyek a kamera látószögén kívül esnek, pl. a
lökhárító vagy a jármű alatt.
Ne vezessen vagy parkoljon a
járművel csak a panorámanézet
rendszert használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.9 Figyelmeztetés
A megjelenített kép távolabb vagy
közelebb lehet, mint ahogy tűnik.
A megjelenített terület korlátozott
és azok a tárgyak, amelyek közel
vannak a lökhárító bármelyik
széléhez vagy a lökhárító alatt
vannak, nem jelennek meg a
képernyőn.
9 Figyelmeztetés
A panorámanézet kameráknak
vannak holtterei és nem jelenítik
meg a jármű széleinek közelében
lévő összes tárgyat. A behajtható
oldalsó tükrök, amelyek nem
állnak a pozíciójukban, nem
jelenítik meg a panorámanézetet
helyesen.

Vezetés és üzemeltetés219
A holtterek satírozott területekként
jelennek meg a megvilágításokban. A
sötét területek a panorámanézet
rendszer által megjelenített nézeteket mutatják.
Rendszer korlátozásokFigyelem!
A rendszer optimális
működéséhez fontos, hogy a
kamerák lencséit a rács, a külső
tükrök burkolata előtt és a
csomagtérajtón a rendszámtábla
világítások között mindig tisztán
tartani. Öblítse le a lencséket
vízzel és törölje át puha ronggyal.
Ne tisztítsa a lencséket
gőzborotvával vagy nagynyomású
tisztítóberendezéssel.
A panorámanézet rendszer helytelen
működését okozhatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamera lencséibe
világítanak.
● Éjszakai vezetés közben.
● Az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben.
● A kamera lencséit hó, jég, latyak,
sár, szennyeződés korlátozza.
● A jármű utánfutót vontat.
● A gépjárműnek balesete volt.
● Szélsőséges hőmérsékleti változások történnek.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét az Információs kijelző
jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a parkolássegítő rendszer

220Vezetés és üzemeltetésérzékelőin kívül eső tárgyak, mint
pl. a lökhárító alatt vagy a jármű
alatt, nem jelennek meg a kijelzőn.
Ne tolasson vagy parkoljon a
járművel csak a tolatókamerát
használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.
Aktiválás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a rendszámtábla
világítások közé van szerelve.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
egy méteres intervallumokban a
képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat mutatják.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.

Vezetés és üzemeltetés221KikapcsolásA kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A vezetővonalak és figyelmeztető
szimbólumok kikapcsolása
7'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható az
érintőgombokkal a kijelző alsó
területén.
8'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható a Beállítások
menüben az Információs kijelzőn.
Válassza ki az adott beállítást a
Beállítások , I Tolatókamera helyen.
Információs kijelző 3 112.
A gépkocsi személyre szabása
3 119.
Rendszer korlátozások
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamera lencséibe
világítanak.
● Éjszakai vezetés közben.
● Az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben.● A kamera lencséit hó, jég, latyak,
sár, szennyeződés korlátozza.Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át puha ronggyal.
● A jármű utánfutót vontat.
● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
Hátsó keresztforgalom- figyelő
A tolatókamera 3 219 mellett,
tolatáskor a hátsó keresztforgalom-
figyelő figyelmeztet a keresztirányú
forgalomra a bal vagy jobb oldalon.
Amikor keresztirányú forgalmat észlel és be van kapcsolva a tolatókamera,
akkor egy figyelmeztető háromszög
jelenik meg egy irányjelző nyíllal K
a színes információs kijelzőn, megmutatva a keresztirányú

222Vezetés és üzemeltetésforgalom irányát. Továbbá,
három hangjelzés hallható az adott
oldali hangszóróból.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.
9 Figyelmeztetés
A hátsó keresztforgalom-figyelő
nem helyettesíti a járművezető
figyelmét. Ne feledje, hogy az
érzékelők látóterén kívül, például
a lökhárító vagy a jármű alatt
elhelyezkedő tárgyak nem
jelennek meg.
A gyalogosok, gyermekek vagy
állatok nem észlelhetők.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Aktiválás
A hátsó keresztforgalom-figyelő
automatikusan kapcsol be a
tolatókamerával együtt a hátrameneti
sebességfokozat kapcsolásakor.
Észlelési zónák
A rendszer érzékelői körülbelül
20 méteres zónát fednek le 90°-ban a jármű mögött a bal és jobb oldalon. A
hátsó keresztforgalom-figyelő 10 km/
h-ig aktív és a 0 és 36 km/h közötti
sebességgel haladó
keresztforgalomról ad riasztást.
Kikapcsolás
A hátsó keresztforgalom-figyelő a
hátsó tolatókamerával együtt kapcsol ki egy bizonyos előremeneti
sebesség túllépésekor vagy ha a
hátrameneti sebességfokozat
körülbelül 10 másodpercig nincs
kapcsolva.
A hátsó keresztforgalom-figyelő az
Információs kijelző gépkocsi
személyre szabása menüjében
kapcsolható be vagy ki.
A gépkocsi személyre szabása
3 119.
Információs kijelző 3 112.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
