2017.5 OPEL INSIGNIA BREAK Kezelési útmutató (in Hungarian)

Vezetés és üzemeltetés207
A rendszer a hátsó és az első
lökhárítóba épített négy-négy
ultrahangos érzékelőt tartalmaz.
Aktiválás
A rendszer automatikusan bekapcsol
max. 11 km/h sebességig.A parkolássegítő rendszer r
gombjában lévő LED világítása jelzi,
hogy a rendszer működésre kész.
Ha a r gombot kikapcsolják egy
gyújtási cikluson belül, az első
parkolássegítő rendszer kikapcsol.
Ha a jármű sebessége előzőleg
meghaladta a 25 km/h értéket, akkor
a parkolássegítő rendszer újra
bekapcsol, amikor a sebesség 11 km/ h érték alá esik.
Ha a rendszer ki van kapcsolva, akkor
a gombbon lévő LED kialszik és a
vezető információs központban a
Tolatási segítség ki üzenet ugrik fel.
Jelzés
A rendszer hangjelzésekkel
figyelmezteti a vezetőt a lehetséges
veszélyes akadályokra a jármű előtt
max. 80 cm távolságig és a
lehetséges veszélyes akadályokra a
jármű mögött max. 50 cm távolságig,
amikor előremeneti
sebességfokozatba van kapcsolva,
vagy max. 1,5 m távolságig, amikor
hátrameneti sebességfokozatba van
kapcsolva.
Az autóban annak megfelelően hallja a figyelmeztető jelet, hogy a jármű
melyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor a
távolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a hátsó és első
akadályoktól mérhető távolságot a
változó távolságjelző vonalak is
mutatják a Vezető Információs
Központban 3 104 vagy, változattól
függően, az Információs kijelzőn
3 112.

208Vezetés és üzemeltetés
A távolság jelzést felfüggesztheti, ha
a tájékoztató üzenetek nagyobb
prioritást élveznek. Az üzenet
elutasítása után a távolság kijelzés
újra megjelenik.
A hangjelzés némítva van, amikor a
rögzítőféket bekapcsolja vagy az
automata sebességváltó
fokozatválasztó karja N fokozatban
van.
Kikapcsolás
A rendszer automatikusan kikapcsol
amikor a jármű túllépi a 11 km/h
sebességet.
A parkolássegítő rendszer r
gombjának megnyomásával kézzel is kikapcsolható.
Ha a rendszer manuálisan ki lett
kapcsolva, akkor a gombbon lévő
LED kialszik és a Vezető Információs
Központban a Tolatási segítség ki
üzenet ugrik fel.
Egy manuális kikapcsolás után az
első-hátsó parkolássegítő rendszer
újra bekapcsol, ha megnyomja a
r gombot vagy ha hátrameneti
sebességfokozatba kapcsol.
A teljes rendszer manuálisan
kikapcsolható a gépkocsi személyre
szabása menüben, a Információs
kijelzőn. A gépkocsi személyre
szabása 3 119.
Meghibásodás
Hiba esetén, ill. ha a rendszer
ideiglenesen nem működik, pl. a
magas külső zajszint vagy egyéb
zavarok miatt, akkor üzenet jelenik
meg a Vezető Információs
Központon.
Tájékoztató üzenetek 3 117.Parkolássegítő rendszer9 Figyelmeztetés
A vezető viseli a teljes
felelősséget a rendszer által
javasolt parkolóhely elfogadásáért és a parkolás végrehajtásáért.
Mindig figyelje minden irányban a
környező területet, amikor a fejlett parkolássegítő rendszert
használja.
A fejlett parkolássegítő elhaladás
közben felméri a megfelelő
parkolóhelyet, kiszámítja a
pályagörbét, és a járművet
automatikusan bekormányozza a párhuzamos vagy merőleges
parkolóhelyre.
Utasítások adása a Vezető
Információs Központban 3 104 vagy
változattól függően az Információs
kijelzőn 3 112 történik, hangjelzések
kíséretével.

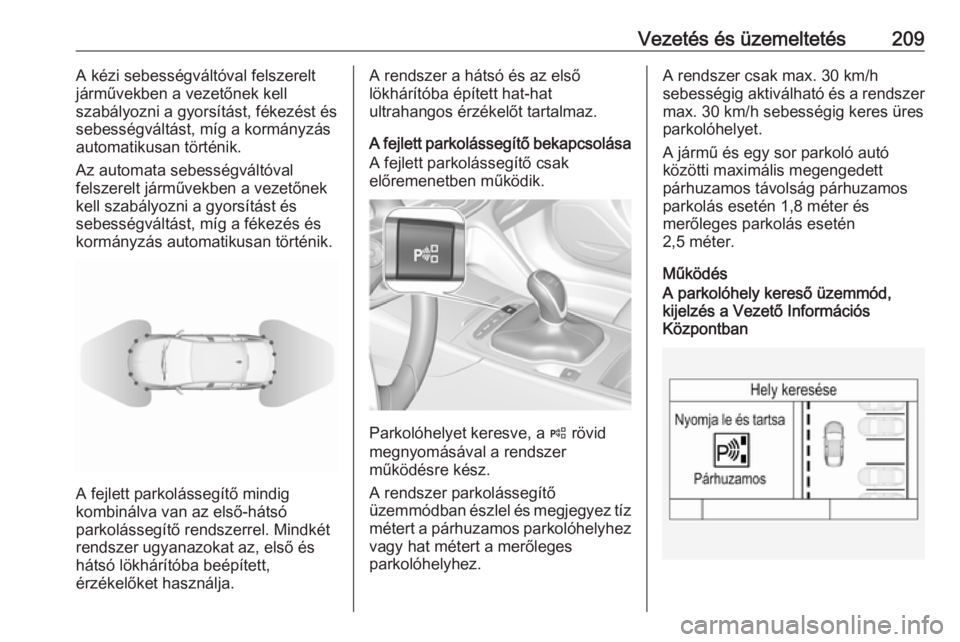

Vezetés és üzemeltetés209A kézi sebességváltóval felszerelt
járművekben a vezetőnek kell
szabályozni a gyorsítást, fékezést és sebességváltást, míg a kormányzás
automatikusan történik.
Az automata sebességváltóval
felszerelt járművekben a vezetőnek kell szabályozni a gyorsítást és
sebességváltást, míg a fékezés és
kormányzás automatikusan történik.
A fejlett parkolássegítő mindig
kombinálva van az első-hátsó
parkolássegítő rendszerrel. Mindkét
rendszer ugyanazokat az, első és
hátsó lökhárítóba beépített,
érzékelőket használja.
A rendszer a hátsó és az első
lökhárítóba épített hat-hat
ultrahangos érzékelőt tartalmaz.
A fejlett parkolássegítő bekapcsolása A fejlett parkolássegítő csak
előremenetben működik.
Parkolóhelyet keresve, a ( rövid
megnyomásával a rendszer
működésre kész.
A rendszer parkolássegítő
üzemmódban észlel és megjegyez tíz métert a párhuzamos parkolóhelyhez
vagy hat métert a merőleges
parkolóhelyhez.
A rendszer csak max. 30 km/h
sebességig aktiválható és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A jármű és egy sor parkoló autó
közötti maximális megengedett
párhuzamos távolság párhuzamos
parkolás esetén 1,8 méter és
merőleges parkolás esetén
2,5 méter.
MűködésA parkolóhely kereső üzemmód,
kijelzés a Vezető Információs
Központban

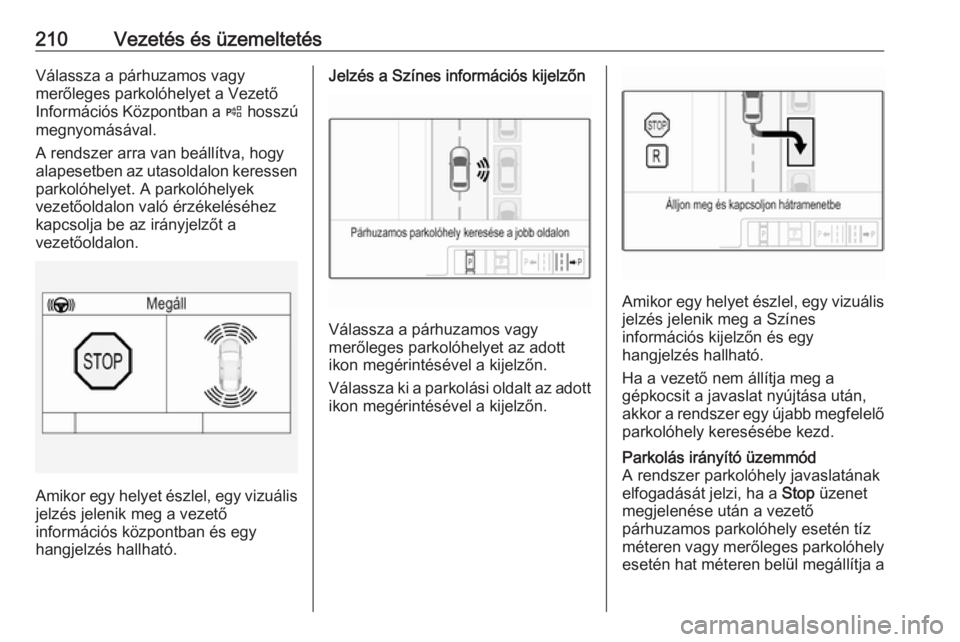

210Vezetés és üzemeltetésVálassza a párhuzamos vagy
merőleges parkolóhelyet a Vezető
Információs Központban a ( hosszú
megnyomásával.
A rendszer arra van beállítva, hogy
alapesetben az utasoldalon keressen parkolóhelyet. A parkolóhelyek
vezetőoldalon való érzékeléséhez kapcsolja be az irányjelzőt a
vezetőoldalon.
Amikor egy helyet észlel, egy vizuális jelzés jelenik meg a vezető
információs központban és egy
hangjelzés hallható.
Jelzés a Színes információs kijelzőn
Válassza a párhuzamos vagy
merőleges parkolóhelyet az adott ikon megérintésével a kijelzőn.
Válassza ki a parkolási oldalt az adott ikon megérintésével a kijelzőn.
Amikor egy helyet észlel, egy vizuálisjelzés jelenik meg a Színes
információs kijelzőn és egy
hangjelzés hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után,
akkor a rendszer egy újabb megfelelő
parkolóhely keresésébe kezd.
Parkolás irányító üzemmód
A rendszer parkolóhely javaslatának
elfogadását jelzi, ha a Stop üzenet
megjelenése után a vezető
párhuzamos parkolóhely esetén tíz
méteren vagy merőleges parkolóhely esetén hat méteren belül megállítja a

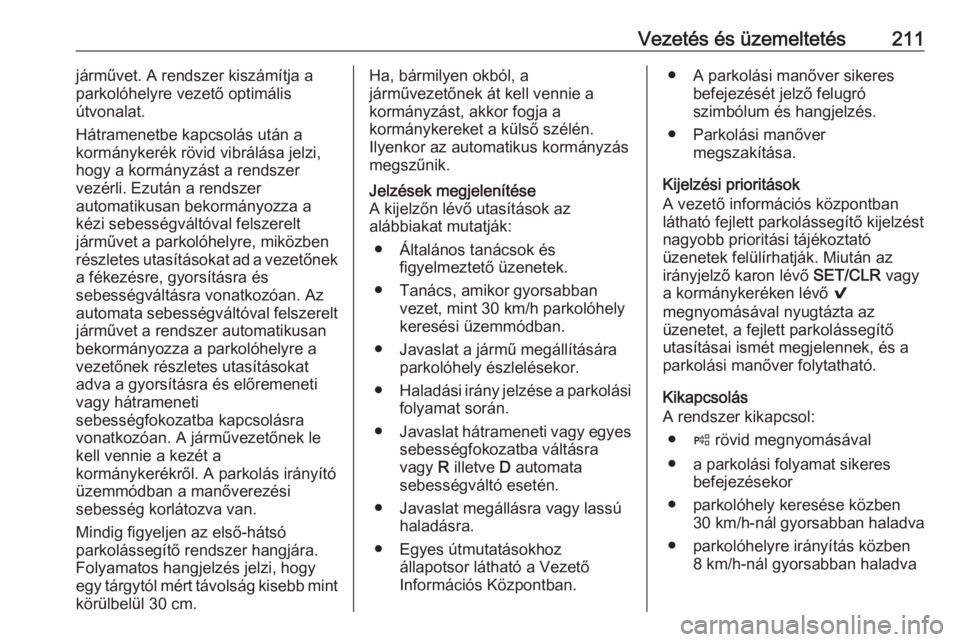

Vezetés és üzemeltetés211járművet. A rendszer kiszámítja a
parkolóhelyre vezető optimális
útvonalat.
Hátramenetbe kapcsolás után a
kormánykerék rövid vibrálása jelzi, hogy a kormányzást a rendszer
vezérli. Ezután a rendszer
automatikusan bekormányozza a
kézi sebességváltóval felszerelt
járművet a parkolóhelyre, miközben
részletes utasításokat ad a vezetőnek
a fékezésre, gyorsításra és
sebességváltásra vonatkozóan. Az
automata sebességváltóval felszerelt
járművet a rendszer automatikusan
bekormányozza a parkolóhelyre a
vezetőnek részletes utasításokat adva a gyorsításra és előremeneti
vagy hátrameneti
sebességfokozatba kapcsolásra vonatkozóan. A járművezetőnek le
kell vennie a kezét a
kormánykerékről. A parkolás irányító
üzemmódban a manőverezési
sebesség korlátozva van.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára.
Folyamatos hangjelzés jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.Ha, bármilyen okból, a
járművezetőnek át kell vennie a
kormányzást, akkor fogja a
kormánykereket a külső szélén.
Ilyenkor az automatikus kormányzás
megszűnik.Jelzések megjelenítése
A kijelzőn lévő utasítások az
alábbiakat mutatják:
● Általános tanácsok és figyelmeztető üzenetek.
● Tanács, amikor gyorsabban vezet, mint 30 km/h parkolóhely
keresési üzemmódban.
● Javaslat a jármű megállítására parkolóhely észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● Javaslat hátrameneti vagy egyes
sebességfokozatba váltásra
vagy R illetve D automata
sebességváltó esetén.
● Javaslat megállásra vagy lassú haladásra.
● Egyes útmutatásokhoz állapotsor látható a Vezető
Információs Központban.● A parkolási manőver sikeres befejezését jelző felugró
szimbólum és hangjelzés.
● Parkolási manőver megszakítása.
Kijelzési prioritások
A vezető információs központban látható fejlett parkolássegítő kijelzést
nagyobb prioritási tájékoztató
üzenetek felülírhatják. Miután az
irányjelző karon lévő SET/CLR vagy
a kormánykeréken lévő 9
megnyomásával nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
● ( rövid megnyomásával
● a parkolási folyamat sikeres befejezésekor
● parkolóhely keresése közben 30 km/h -nál gyorsabban haladva
● parkolóhelyre irányítás közben 8 km/h-nál gyorsabban haladva

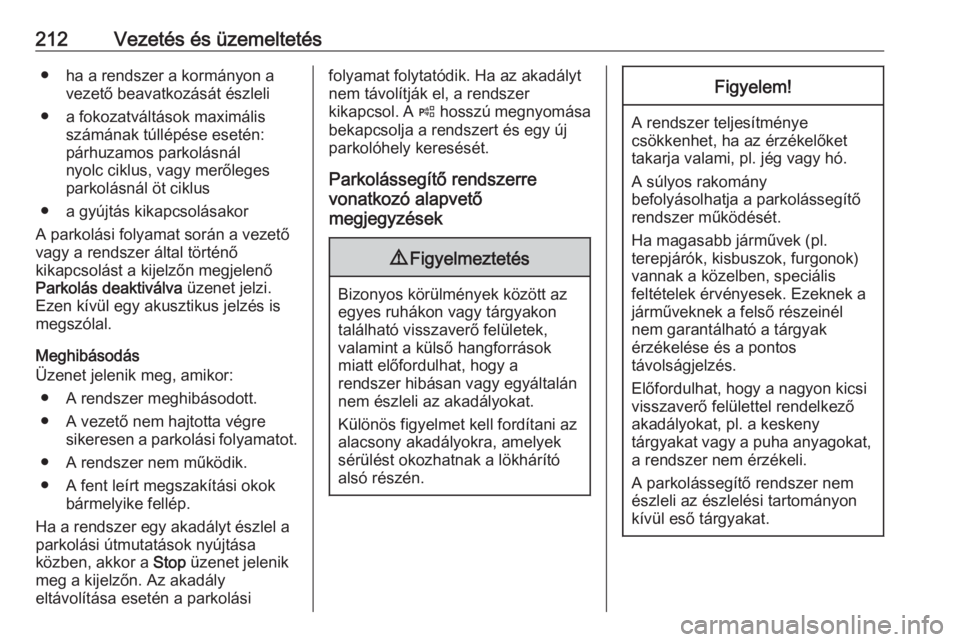

212Vezetés és üzemeltetés● ha a rendszer a kormányon avezető beavatkozását észleli
● a fokozatváltások maximális számának túllépése esetén:
párhuzamos parkolásnál
nyolc ciklus, vagy merőleges
parkolásnál öt ciklus
● a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a kijelzőn megjelenő
Parkolás deaktiválva üzenet jelzi.
Ezen kívül egy akusztikus jelzés is
megszólal.
Meghibásodás
Üzenet jelenik meg, amikor:
● A rendszer meghibásodott.
● A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
● A rendszer nem működik.
● A fent leírt megszakítási okok bármelyike fellép.
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a kijelzőn. Az akadály
eltávolítása esetén a parkolásifolyamat folytatódik. Ha az akadályt nem távolítják el, a rendszer
kikapcsol. A ( hosszú megnyomása
bekapcsolja a rendszert és egy új
parkolóhely keresését.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.

Vezetés és üzemeltetés213Megjegyzés
Előfordulhat, hogy a külső
akusztikus zörejek vagy hibás
mechanikus beállítások miatt az érzékelő nem létező tárgyakat észlel
(időnként előfordulhatnak hibás
riasztások).
Ellenőrizze, hogy az első
rendszámtábla megfelelően van
felszerelve (nincs meggörbülve, és
nincsenek hézagok a lökhárító és
rendszámtábla közt, jobb vagy
baloldalon), és az érzékelők
szilárdan a helyükön vannak.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
parkolási manőver elindítása után
nem reagál a rendelkezésre álló
parkolóhelyen történt változásokra.
A rendszer bejáratot, kapubejárót,
udvart vagy akár kereszteződést is
parkolóhelyként értékelhet.
Hátramenetbe kapcsolás után a
rendszer megkezdi a parkolásimanővert. Ügyeljen rá, hogy a
javasolt parkolóhely valóban legyen
parkolásra alkalmas.
A rendszer az útfelület
egyenetlenségeit, pl. építési
területet, nem észlel. A felelősséget
a vezető vállalja.
Megjegyzés
Az új járműveknél kalibrálásra van
szükség az első használat során. Az optimális parkolássegítéshez,
legalább 10 km távolságot kell
vezetni, beleértve több kanyart is.
A rendszer gyárban felszerelt
kerekekkel van kalibrálva. A
parkolási teljesítményt módosítják
más gumiabroncs vagy
kerékméretek.
Holtsáv segítő
Az oldalsó holtsáv riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
zónában megjelenő tárgyakat. A
rendszer vizuális figyelmeztetést
jelenít meg az egyes külső
visszapillantó tükrökben, amikor abelső vagy külső visszapillantó
tükrökben esetleg nem látható
objektumokat észlel.
Az oldalsó holtsáv riasztó
radarérzékelői a hátsó lökhárítóban
vannak.9 Figyelmeztetés
Az oldalsó holttér figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel az oldalsó holttér zónában,
miközben előrefelé halad, függetlenül attól, hogy Ön halad el a jármű mellett
vagy az Ön mellett, a B sárga

214Vezetés és üzemeltetésfigyelmeztető szimbólum világít a
megfelelő külső visszapillantó
tükörben. Ha a vezető ekkor
bekapcsolja az irányjelzőt, akkor a
B figyelmeztető szimbólum sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, akkor az adott külső visszapillantó tükörben lehet, hogy
nem világít a B figyelmeztető
szimbólum.A jármű elindításakor mindkét külső
visszapillantó tükör kijelzője rövid
időre világít, hogy jelezze a rendszer
működését.
Ha a jármű sávelhagyás-
figyelmeztetéssel 3 215 rendelkezik,
akkor a F szimbólum jelenik meg a
tükrökben.
Kikapcsolás
Az Oldalsó holtsáv riasztó az
Információs kijelző gépkocsi
személyre szabása menüjében
kapcsolható be vagy ki.
A gépkocsi személyre szabása
3 119.
Információs kijelző 3 112.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák Az észlelési zónák a hátsó
lökhárítónál kezdődnek és kb.
három méter kiterjedésűek hátrafelé
és oldalirányba. A zóna magassága a
talaj felett kb. fél méter és két méter
között van.
A rendszer kikapcsol, ha a jármű egy utánfutót vontat vagy ha egy
kerékpártartó van csatlakoztatva.
Az oldalsó holtsáv riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Rendszer korlátozások
Normális körülmények között néha
előfordul a téves riasztás, aminek az esélye megnő nedves körülmények
között.
