Page 17 of 225
W skrócie15Ogrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć,
naciskając Ü.
Ogrzewanie tylnej szyby 3 35.
Ogrzewanie lusterek zewnętrznych
3 32.
Usuwanie zaparowania oraz
oblodzenia szyb
Dmuchawa
Pokrętło temperatury ustawić w
położeniu najmocniejszego
ogrzewania.
Pokrętło dmuchawy ustawić na
najwyższą prędkość.
Pokrętło rozdziału powietrza ustawić w położeniu V.
Włączyć chłodzenie n.
Włączyć ogrzewanie tylnej szyby Ü.
System ogrzewania i wentylacji
3 117.
Układ klimatyzacji 3 118.
Page 18 of 225

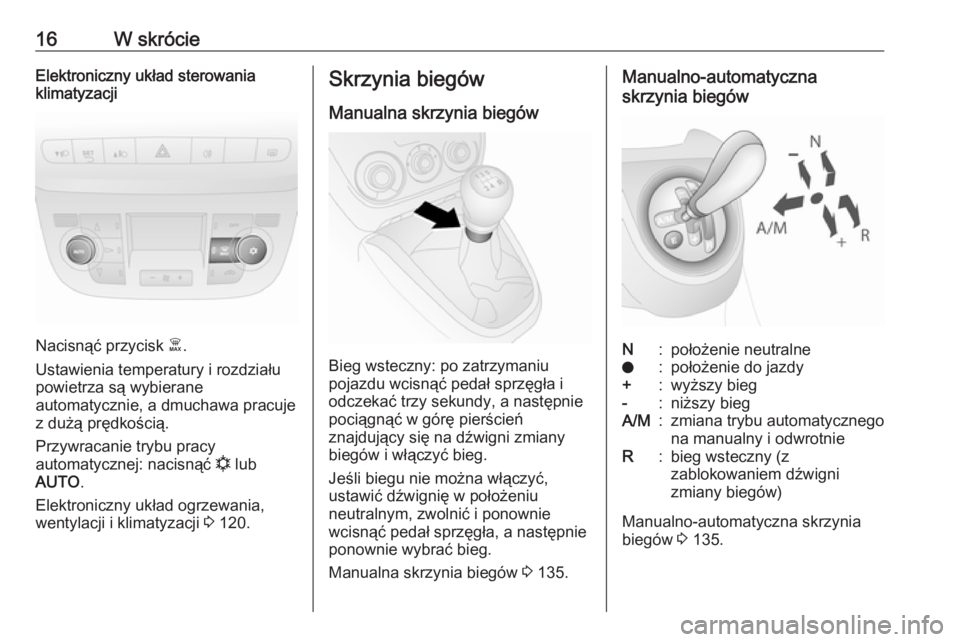

16W skrócieElektroniczny układ sterowania
klimatyzacji
Nacisnąć przycisk Ê.
Ustawienia temperatury i rozdziału
powietrza są wybierane
automatycznie, a dmuchawa pracuje
z dużą prędkością.
Przywracanie trybu pracy
automatycznej: nacisnąć n lub
AUTO .
Elektroniczny układ ogrzewania,
wentylacji i klimatyzacji 3 120.
Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: po zatrzymaniu
pojazdu wcisnąć pedał sprzęgła i
odczekać trzy sekundy, a następnie
pociągnąć w górę pierścień
znajdujący się na dźwigni zmiany
biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów 3 135.
Manualno-automatyczna
skrzynia biegówN:położenie neutralneo:położenie do jazdy+:wyższy bieg-:niższy biegA/M:zmiana trybu automatycznego
na manualny i odwrotnieR:bieg wsteczny (z
zablokowaniem dźwigni
zmiany biegów)
Manualno-automatyczna skrzynia biegów 3 135.
Page 19 of 225

W skrócie17Ruszanie
Czynności kontrolne przed jazdą ● Sprawdzić ciśnienie powietrza w oponach i stan opon 3 177,
3 212.
● Sprawdzić poziom oleju silnikowego i innych płynów
3 159.
● Sprawdzić, czy wszystkie okna, lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice
rejestracyjne są czyste i czytelne.
● Sprawdzić, czy ustawienie lusterek, foteli i pasów
bezpieczeństwa jest prawidłowe
3 32, 3 38, 3 50.
● Poprawność działania hamulców
w samochodzie rozpędzonym doniewielkiej prędkości (zwłaszcza
gdy są one mokre).Uruchamianie silnika
● Obrócić kluczyk w położenie 1.
● Obrócić częściowo koło kierownicy w celu zwolnienia
jego blokady.
● Wcisnąć pedały sprzęgła i hamulca.
● Manualno-automatyczna skrzynia biegów: wcisnąć pedał
hamulca; automatycznie
zostanie wybrane położenie N
(neutralne).
● Nie wciskać pedału przyspieszenia.
● Silniki wysokoprężne: obrócić kluczyk w położenie 1 w celu
włączenia wstępnego
podgrzewania silnika i odczekać
aż do zgaśnięcia kontrolki !.
● Obrócić kluczyk w położenie 2 i zwolnić.
Uruchamianie silnika 3 127.
Page 20 of 225

18W skrócieSystem stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Włączyć bieg neutralny.
● Zwolnić pedał sprzęgła.
Włączenie funkcji Autostop jest
sygnalizowane symbolem ^ na
wyświetlaczu informacyjnym
kierowcy 3 99.
Aby ponownie uruchomić silnik,
wcisnąć ponownie pedał sprzęgła.
System stop-start 3 129.Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy bez wciskania
przycisku zwalniającego. W
przypadku parkowania na
pochyłości zaciągać hamulec
postojowy z maksymalną siłą.
Jednocześnie wcisnąć pedał
hamulca, aby zmniejszyć
działające siły.
● Wyłączyć silnik.
● Jeśli pojazd znajduje się na poziomej nawierzchni lub na
pochyłości z przodem
skierowanym w górę, przed
wyłączeniem zapłonu należy
włączyć pierwszy bieg. Należy
także skręcić koła przednie w
Page 21 of 225
W skrócie19kierunku przeciwnym do
krawężnika.
Jeśli pojazd znajduje się na
pochyłości i jego przód jest
skierowany w dół, przed
wyłączeniem zapłonu należy
włączyć wsteczny bieg. Koła
przednie należy skręcić w
kierunku krawężnika.
● Zamknij szyby.
● Obrócić kluczyk zapłonowy w położenie 0 i wyjąć go z
wyłącznika zapłonu. Obrócić
koło kierownicy aż do jego
zablokowania.
● Zablokować zamki samochodu
za pomocą przycisku e na
nadajniku zdalnego sterowania.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 158.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy
przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Kluczyki, zamki 3 20.
Tymczasowe wyłączanie samochodu z eksploatacji 3 157.
Page 22 of 225

20Kluczyki, drzwi i szybyKluczyki, drzwi i
szybyKluczyki, zamki ............................ 20
Kluczyki ..................................... 20
Karta pojazdu ............................ 21
Nadajnik zdalnego sterowania ..21
Obsługiwane ręcznie zamki drzwi ......................................... 22
Centralny zamek .......................24
Blokada tylnych drzwi ................26
Drzwi ............................................ 26
Drzwi przesuwne .......................26
Tylne drzwi ................................ 27
Przestrzeń bagażowa ................28
Zabezpieczanie samochodu ........30
Zabezpieczenie przed kradzieżą .................................. 30
Immobilizer ................................ 31
Lusterka zewnętrzne ....................31
Wypukły kształt lusterek ............31
Ręczna regulacja .......................31
Elektryczna regulacja ................32
Lusterka składane .....................32
Podgrzewane lusterka ...............32Lusterka wewnętrzne ...................33
Ręczne przyciemnianie .............33
Szyby ........................................... 33
Szyba przednia .......................... 33
Szyby otwierane ręcznie ...........33
Szyby otwierane elektrycznie ....33
Szyby w drzwiach tylnych ..........35
Ogrzewanie tylnej szyby ............35
Osłony przeciwsłoneczne ..........35Kluczyki, zamki
KluczykiPrzestroga
Nie przymocowywać ciężkich lub
dużych przedmiotów do kluczyka zapłonu.
Kluczyki zapasowe
Numer kluczyka jest podany na
Karcie pojazdu lub na oddzielnym
identyfikatorze.
Ponieważ kluczyk stanowi część
układu immobilizera, przy
zamawianiu zamiennika należy
podać numer kluczyka oryginalnego.
Zamki 3 193, nadajnik zdalnego
sterowania 3 21, centralny zamek
3 24, uruchamianie silnika 3 127.
Page 23 of 225

Kluczyki, drzwi i szyby21Kluczyk składany
Nacisnąć przycisk, aby wysunąć
kluczyk. W celu złożenia kluczyka,
najpierw nacisnąć przycisk.
Karta pojazdu Karta pojazdu zawiera informacje
dotyczące zabezpieczeń samochodu
i dlatego powinna być
przechowywana w bezpiecznym
miejscu.
Przy oddawaniu samochodu do
warsztatu należy udostępnić także
Kartę pojazdu, ponieważ zawarte na
niej dane są wymagane do szeregu
czynności.
Nadajnik zdalnego
sterowania
Umożliwia obsługę: ● centralnego zamka 3 24
● zabezpieczenia przed kradzieżą 3 30
● szyb otwieranych elektrycznie 3 33
Zasięg nadajnika zdalnego
sterowania wynosi do 5 metrów.
Zasięg może zostać ograniczony
przez czynniki zewnętrzne.
Zadziałanie jest potwierdzane
mignięciem świateł awaryjnych.
Z nadajnikiem należy obchodzić się
ostrożnie, chronić go przed wilgocią i
wysoką temperaturą oraz nie używać bez potrzeby.
Usterka
Jeśli uruchomienie centralnego
zamka za pomocą nadajnika
zdalnego sterowania nie jest
możliwe, może to być spowodowane
następującymi przyczynami:
● Wystąpiła usterka w układzie zdalnego sterowania.
● Został przekroczony zasięg nadajnika.
● Rozładowała się bateria w nadajniku.
● Nadajnik był często lub wielokrotnie używany poza
zasięgiem odbioru.
● Doszło do przeciążenia centralnego zamka w wyniku
jego wielokrotnego włączania i
Page 24 of 225

22Kluczyki, drzwi i szybywyłączania w krótkich odstępachczasu; zasilanie zostaje
wówczas na krótko odłączone.
● Wystąpiły zakłócenia spowodowane silniejszymi
falami radiowymi pochodzącymi
z innych źródeł.
Odblokowanie zamków 3 24.
Wymiana baterii nadajnika
zdalnego sterowania
Baterię należy wymienić na nową od
razu, jak tylko zacznie maleć zasięg nadajnika.
Zużytych baterii nie należy wyrzucać
wraz z innymi odpadami domowymi.
Wymagane jest dostarczenie ich do
odpowiedniego punktu zbiórki.
Kluczyk składany
Rozłożyć kluczyk (w celu odsłonięcia
oprawki baterii) i wyjąć oprawkę
baterii, odkręcając wkręt
odpowiednim wkrętakiem. Wyjąć
oprawkę baterii z kluczyka i wymienić
baterię (typ CR 2032), zwracając
uwagę na położenie montażowe.
Włożyć oprawkę baterii do kluczyka i
zamocować wkrętem.
Obsługiwane ręcznie zamki
drzwi
W razie wystąpienia przerwy w
dopływie prądu, spadku napięcia
akumulatora pojazdu lub wystąpienia
usterki w układzie centralnego zamka
nie będzie możliwe obsługiwanie
zamków drzwi nadajnikiem zdalnego
sterowania.
Odblokowanie zamków
Ręcznie odblokować drzwi kierowcy
poprzez włożenie kluczyka do zamka
i obrócenie w kierunku przodu
pojazdu. Otworzyć drzwi kierowcy,
pociągając za klamkę zewnętrzną.
