2017.5 OPEL COMBO D Betriebsanleitung (in German)

Fahrzeugwartung151führen kann. Die Ursache für den
Verlust von Bremsflüssigkeit von
einer Werkstatt beheben lassen.
Für das Fahrzeug nur zugelassene
Hochleistungs-Bremsflüssigkeit
verwenden.
Brems- und Kupplungsflüssigkeit
3 185.
Fahrzeugbatterie
Die Fahrzeugbatterie befindet sich im
Laderaum.
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige
Motorstarts können die Fahrzeug‐
batterie entladen. Nicht benötigte
Stromverbraucher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Wird das Fahrzeug länger als
vier Wochen abgestellt, kann sich die Fahrzeugbatterie entladen.
Polklemme am Minuspol der Fahr‐
zeugbatterie abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz 3 107.
Fahrzeugbatterie ersetzen
Hinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Bei Fahrzeugen mit Stopp-Start-
System sicherstellen, dass bei einem Batteriewechsel die richtige Fahr‐zeugbatterie verwendet wird. Wir
empfehlen, den Austausch der Fahr‐
zeugbatterie von einer Werkstatt
durchführen zu lassen.
Stopp-Start-Automatik 3 118.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.

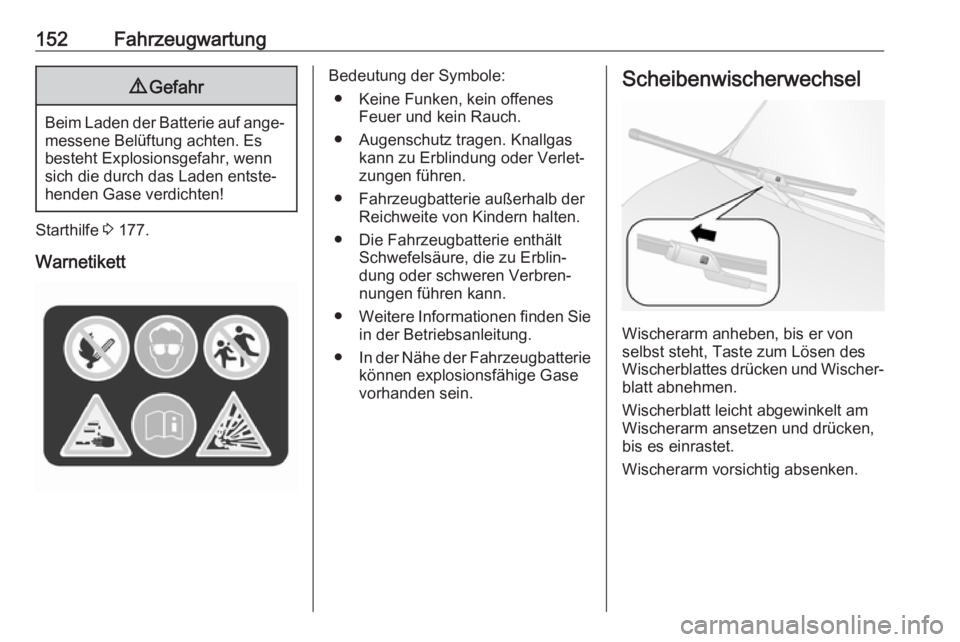

152Fahrzeugwartung9Gefahr
Beim Laden der Batterie auf ange‐
messene Belüftung achten. Es
besteht Explosionsgefahr, wenn sich die durch das Laden entste‐
henden Gase verdichten!
Starthilfe 3 177.
Warnetikett
Bedeutung der Symbole: ● Keine Funken, kein offenes Feuer und kein Rauch.
● Augenschutz tragen. Knallgas kann zu Erblindung oder Verlet‐
zungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder schweren Verbren‐
nungen führen kann.
● Weitere Informationen finden Sie
in der Betriebsanleitung.
● In der Nähe der Fahrzeugbatterie
können explosionsfähige Gase
vorhanden sein.Scheibenwischerwechsel
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.

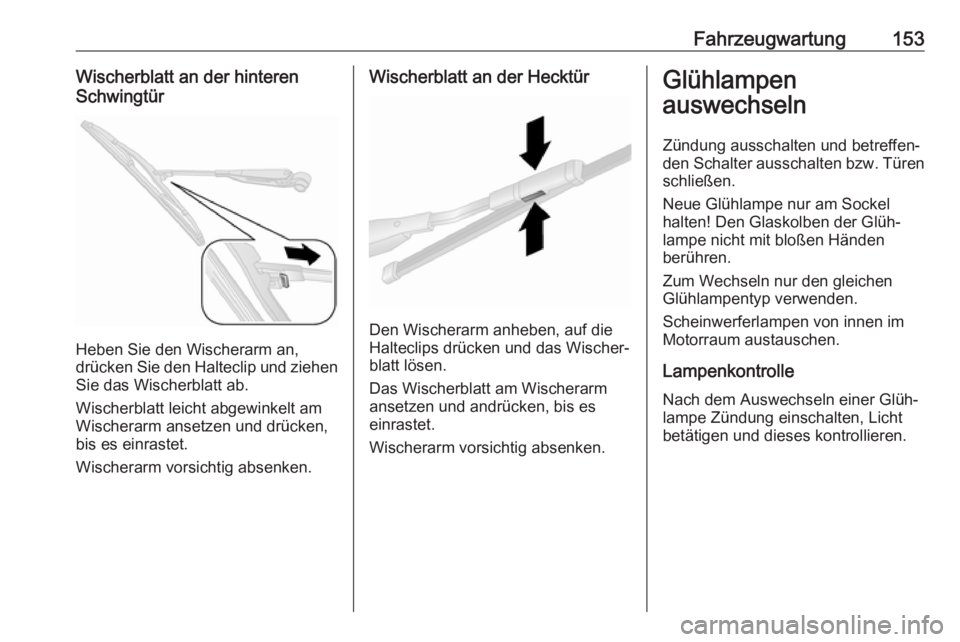

Fahrzeugwartung153Wischerblatt an der hinterenSchwingtür
Heben Sie den Wischerarm an,
drücken Sie den Halteclip und ziehen Sie das Wischerblatt ab.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der Hecktür
Den Wischerarm anheben, auf die
Halteclips drücken und das Wischer‐
blatt lösen.
Das Wischerblatt am Wischerarm
ansetzen und andrücken, bis es
einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten! Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.

154FahrzeugwartungHalogen-Scheinwerfer
Die Scheinwerfer haben separate
Systeme für Abblend-/Standlicht 1
(äußere Glühlampe) und Fern-/
Tagfahrlicht 2 (innere Glühlampe).
Um an die Glühlampen zu gelangen, die Abdeckkappen abziehen.
Abblendlicht 1. Abdeckkappe abziehen.
2. Den Verbinder von der Glüh‐ lampe lösen.
3. Den Kabelclip öffnen und die Glühlampe vom Reflektor entfer‐
nen.
4. Die neue Glühlampe so in den Reflektor einsetzen, dass deren
Fixierstift mit der Aussparung des
Reflektors fluchtet.
5. Stecker auf Glühlampe stecken.
6. Den Kabelclip schließen.
7. Abdeckkappe anbringen.
Fernlicht 1. Abdeckkappe abziehen.
2. Den Verbinder von der Glüh‐ lampe lösen.
3. Den Kabelclip öffnen und die Glühlampe vom Reflektor entfer‐
nen.4. Die neue Glühlampe so in den Reflektor einsetzen, dass sie mitder Aussparung des Reflektors
fluchtet.
5. Den Kabelclip schließen und den Verbinder an die Glühlampe
anstecken.
6. Abdeckkappe anbringen.
Standlicht 1. Abdeckkappe abziehen. Die Glühlampenfassung durchLinksdrehung vom Reflektor
abziehen.

Fahrzeugwartung155
2. Glühlampe aus der Fassungnehmen und neue Glühlampe
einsetzen.
3. Die Glühlampenfassung in den Reflektor einsetzen.
4. Zum Einrasten nach rechts drehen.
5. Abdeckkappe anbringen.
Tagfahrlicht 1. Abdeckkappe abziehen.2. Die Glühlampenfassung durch Linksdrehung vom Reflektor
abziehen.
3. Glühlampe aus der Fassung nehmen und neue Glühlampe
einsetzen.
4. Die Glühlampenfassung in den Reflektor einsetzen.
5. Zum Einrasten nach rechts drehen.
6. Abdeckkappe anbringen.
Vordere Blinkleuchte 1. Abdeckkappe abziehen.2. Die Glühlampenfassung durch Linksdrehung vom Reflektor
abziehen.
3. Die Glühlampe leicht in die Fassung hineindrücken, nach
links drehen und herausnehmen.
Neue Glühlampe einsetzen.
4. Die Glühlampenfassung in den Reflektor einsetzen.
5. Zum Einrasten nach rechts drehen.
6. Abdeckkappe anbringen.
Nebelleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.

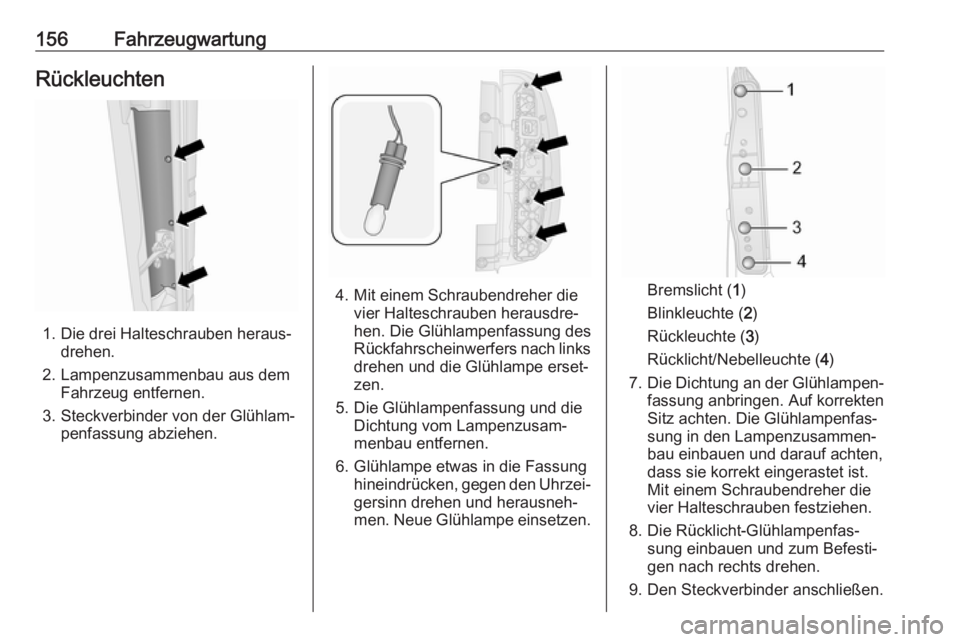

156FahrzeugwartungRückleuchten
1. Die drei Halteschrauben heraus‐drehen.
2. Lampenzusammenbau aus dem Fahrzeug entfernen.
3. Steckverbinder von der Glühlam‐ penfassung abziehen.
4. Mit einem Schraubendreher dievier Halteschrauben herausdre‐
hen. Die Glühlampenfassung des
Rückfahrscheinwerfers nach links drehen und die Glühlampe erset‐
zen.
5. Die Glühlampenfassung und die Dichtung vom Lampenzusam‐
menbau entfernen.
6. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.Bremslicht ( 1)
Blinkleuchte ( 2)
Rückleuchte ( 3)
Rücklicht/Nebelleuchte ( 4)
7. Die Dichtung an der Glühlampen‐
fassung anbringen. Auf korrekten
Sitz achten. Die Glühlampenfas‐
sung in den Lampenzusammen‐
bau einbauen und darauf achten,
dass sie korrekt eingerastet ist.
Mit einem Schraubendreher die
vier Halteschrauben festziehen.
8. Die Rücklicht-Glühlampenfas‐ sung einbauen und zum Befesti‐
gen nach rechts drehen.
9. Den Steckverbinder anschließen.

Fahrzeugwartung15710.Den Lampenzusammenbau in die
Karosserie einsetzen und auf
korrekte Positionierung achten.
Die drei Halteschrauben festdre‐
hen.
11. Zündung einschalten, alle Lichter betätigen und überprüfen.
Seitliche Blinkleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Dritte Bremsleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.Kennzeichenleuchte
Hecktür
1. Den Schraubendreher wie mit den Pfeilen angezeigt einsetzen,
zur Seite drücken und das Glüh‐
lampengehäuse lösen.
2. Die Glühlampenfassung zum Entfernen aus dem Glühlampen‐
gehäuse nach links drehen. Die Glühlampe herausziehen.
3. Die Glühlampe ersetzen.
4. Lampenfassung in das Lampen‐ gehäuse einsetzen und rechtshe‐rum drehen.
5. Das Glühlampengehäuse einbauen und darauf achten, dasses korrekt eingerastet ist.

158FahrzeugwartungHintere Türen
1. Den Schraubendreher wie mitden Pfeilen angezeigt einsetzen,
nach links drücken und das Glüh‐
lampengehäuse lösen.
2. Glühlampe leicht in Richtung der federnden Klemme drücken und
herausnehmen.
3. Die Glühlampe ersetzen.
4. Das Glühlampengehäuse einbauen und darauf achten, dasses korrekt eingerastet ist.
Innenleuchten
Vordere und hintere Innenleuchte
1. Streuscheibe mit einem Schlitz‐ schraubendreher lösen.
2. Abdeckung hinten öffnen.
3. Glühlampe wechseln.
4. Abdeckung hinten schließen.
5. Die Streuscheibe wieder anbrin‐ gen.
Vordere Innenleuchte, Leselicht
1. Streuscheibe mit einem Schlitz‐schraubendreher lösen.
2. Abdeckung hinten öffnen.
3. Glühlampen wechseln.
4. Abdeckung hinten schließen.
5. Die Streuscheibe wieder anbrin‐ gen.
