2016 YAMAHA XMAX 400 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAUM3091
Sostituzione dei fusibiliLa scatola fusibili che contiene i fusibili dei
circuiti individuali si trova dietro al pannello
C. (Vedere pagina 6-9.)NOTAIl fusibile principale, che si trova in una po-
sizione diversa e difficile da raggiungere,
deve essere sostituito da un concessiona-
rio Yamaha.Se un fusibile dei circuiti individuali si bru-
cia, sostituirlo come segue.
1.
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa-

secondo specifica. AVVERTENZA!Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15132]
NOTALe pinze per fusibili sono incluse nel kit at-
trezzi. Servirsi delle pinze per rimuovere e
installare i fusibili.
YP400R
1. Fusibile principale
2. Fusibile principale di riservaZAUM1058
11
2
1. Scatola fusibiliZAUM1036
1
1. Fusibile ventola radiatore
2. Fusibile ECU
3. Fusibile di backup
4. Fusibile sistema di segnalazione
5. Fusibile faro
6. Fusibile accensione
7. Fusibile di riserva
8. ZAUM1037
7
1
2
3
4
5
620 10
1020
1010 1010
7.57.5
U1SDH1H0.book Page 32 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
YP400RA
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU34242
Sostituzione di una lampada faroQuesto modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, farla sostituire da un concessionario
Yamaha e, se necessario, fare regolare il fa-
scio luce.
1. Fusibile ventola radiatore
2. Fusibile ECU
3. Fusibile di backup
4. Fusibile sistema di segnalazione
5. Fusibile faro
6. Fusibile accensione
7. Fusibile di riserva
8. Fusibile luci d’emergenza
9. Fusibile centralina ABS
10.Fusibile motorino ABS
11.Fusibile del solenoide ABSZAUM1129
10
10
10
20
30
30
7
7
11
1
2
3
4
56
20 1020
1010 1010
7.57.5
9
10
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile del faro:
20.0 A
Fusibile delle luci di emergenza:
10.0 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile della centralina dell’ABS:
YP400RA 10.0 A
Fusibile del motorino dell’ABS:
YP400RA 30.0 A
Fusibile del solenoide ABS:
YP400RA 20.0 A
Fusibile di backup:
10.0 A
U1SDH1H0.book Page 33 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU24182
Lampada biluce fanalino/stopQuesto modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU39881
Indicatore di direzione anterioreSe un indicatore di direzione anteriore non
si accende, fare controllare il circuito elettri-
co da un concessionario Yamaha o sostitu-
ire la lampada.
HAUM3062
Sostituzione di una lampada indi-
catore di direzione posteriore1. Posizionare lo scooter sul cavalletto
centrale.
2. Aprire la sella. (Vedere pagina 3-15.)
3. Togliere il vano portaoggetti posterio-
re togliendo i bulloni.
4. Togliere il portalampada con cavetto
(insieme alla lampada indicatore di di-
rezione) girandolo in senso antiorario.
5. Rimuovere la lampada bruciata pre-
mendola e girandola in senso antiora-
rio.1. Bullone
2. Vano portaoggettiZAUM1052
1
2
U1SDH1H0.book Page 34 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
6. Inserire una lampada nuova nel porta-
lampada, premerla, quindi girarla in
senso orario fino a quando si blocca.
7. Installare il portalampada (insieme alla
lampada) girandolo in senso orario.8. Posizionare il vano portaoggetti po-
steriore nella sua posizione originaria
e poi installare i bulloni.
9. Chiudere la sella.
HAUM2203
Sostituzione della lampada luce
targa1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
2. Togliere la lampada bruciata estraen-
dola.
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
1. Cavetto portalampada indicatore di direzio-
ne
1. Lampadina indicatore di direzione
2. Cavetto portalampada indicatore di direzio-
neZAUM1038
1
ZAUM1039
1
2
1. Connessione portalampada luce targaZAUM1041
1
U1SDH1H0.book Page 35 Wednesday, September 18, 2013 10:41 AM

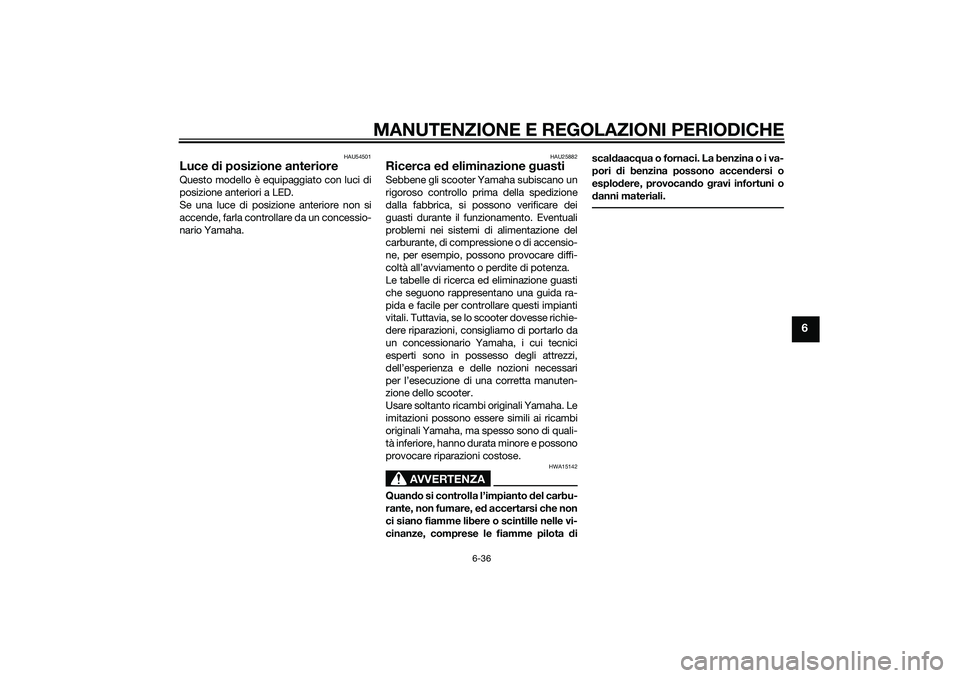

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
HAU54501
Luce di posizione anterioreQuesto modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU25882
Ricerca ed eliminazione guastiSebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se lo scooter dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione dello scooter.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota discaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
U1SDH1H0.book Page 36 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
HAU42706
Tabelle di ricerca ed eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio
carburante.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Fare controllare il mezzo da un concessionario Yamaha.Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria
e far caricare la batteria da un
concessionario Yamaha, se necessario.
U1SDH1H0.book Page 37 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
Surriscaldamento del motore
AVVERTENZA
HWAT1041
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca
al più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U1SDH1H0.book Page 38 Wednesday, September 18, 2013 10:41 AM

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-1
7
HAU37834
Verniciatura opaca, prestare at-
tenzioneATTENZIONE
HCA15193
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU26096
PuliziaPur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta dello
scooter lo rende più vulnerabile. Ruggine e
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo di scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
uno scooter. Una pulizia frequente e appro-
priata, non soltanto soddisfa le condizioni
di garanzia, bensì mantiene l’estetica dello
scooter, ne allunga la durata e ne ottimizza
le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il mo-
tore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i connettori e gli elementi di con-
nessione elettrici, cappuccio candela
compreso, siano ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni e sui perni
delle ruote. Sciacquare sempre lo
sporco ed il prodotto sgrassante con
acqua.Pulizia
ATTENZIONE
HCA10784
Evitare di usare detergenti per ruo-
te fortemente acidi, specialmente
sulle ruote a raggi. Se si utilizzano
prodotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
abbondante acqua ogni residuo di
deter
gente poiché è dannoso per le
parti in plastica.
U1SDH1H0.book Page 1 Wednesday, September 18, 2013 10:41 AM
