2016 YAMAHA XMAX 400 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU50861

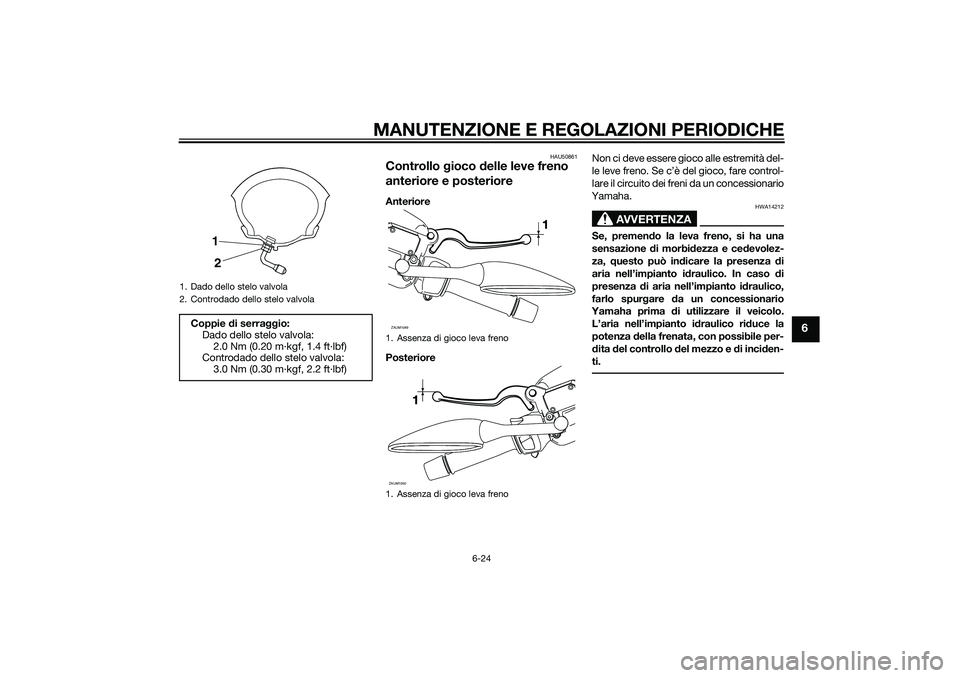

Controllo gioco delle leve freno
anteriore e posterioreAnteriore
PosterioreNon ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
1. Dado dello stelo valvola
2. Controdado dello stelo valvolaCoppie di serraggio:
Dado dello stelo valvola:
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Controdado dello stelo valvola:
3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
1
2
1. Assenza di gioco leva freno
1. Assenza di gioco leva frenoZAUM1049ZAUM1050
U1SDH1H0.book Page 24 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU22393
Controllo delle pastiglie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22431
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono qua-si scomparse, fare sostituire in gruppo le
pastiglie dei freni da un concessionario
Yamaha.
HAU34211
Pastiglie del freno posteriore
Incaricare un concessionario Yamaha di
controllare che ciascuna pastiglia freno po-
steriore non sia danneggiata, di misurare lo
spessore guarnizione e se necessario, di
sostituirle in gruppo.
HAU40262
Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore
1. Scanalatura indicatore d’usura
1. Riferimento di livello min.
1
ZAUM1057
U1SDH1H0.book Page 25 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6

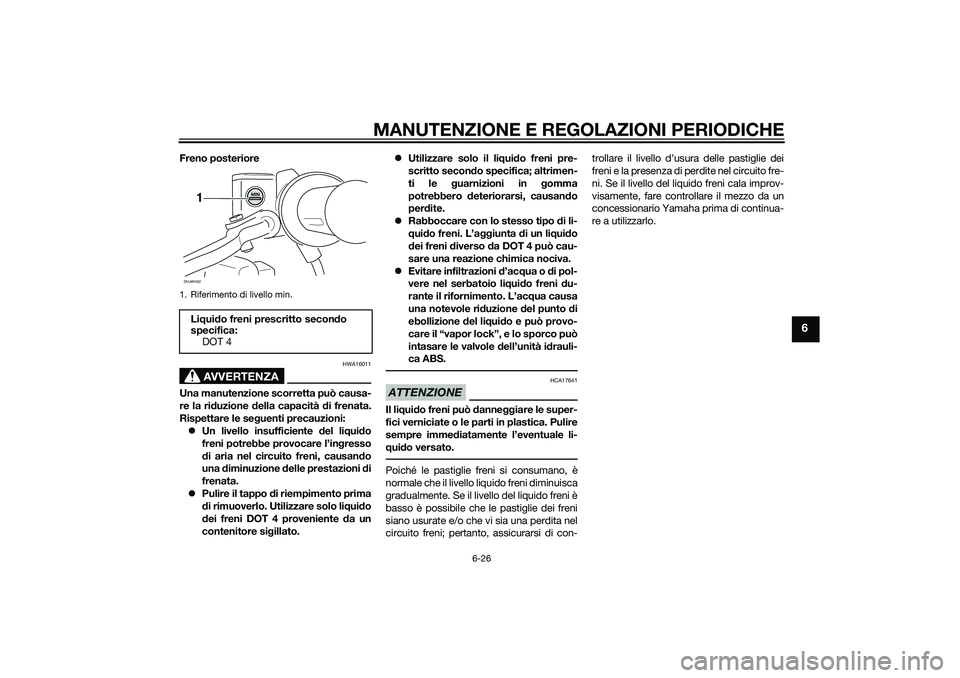

Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni di
frenata.
Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liquido
dei freni DOT 4 proveniente da un
contenitore sigillato.Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.
Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
Evitare infiltrazioni d’acq
ua o di pol-
vere nel serbatoio liquido freni du-
rante il rifornimento. L’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità idrauli-
ca ABS.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-
quido versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Liquido freni prescritto secondo
specifica:
DOT 4ZAUM1032
1
U1SDH1H0.book Page 26 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU22733
Sostituzione del liquido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
Paraolio: Sostituire ogni due anni.
Tubi freni: Sostituire ogni quattro anni.
HAU23098
Controllo e lubrificazione dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
neggiati, sostituirli al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10712]HAU23115
Controllo e lubrificazione della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido. Lubrificante consigliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U1SDH1H0.book Page 27 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU23173
Lubrificazione delle leve freno
anteriore e posterioreLeva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU23215
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale
Lubrificante consigliato:
Grasso al silicone
1. Cavalletto laterale
1. Cavalletto centrale
ZAUM1033
1
U1SDH1H0.book Page 28 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U1SDH1H0.book Page 29 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU45512

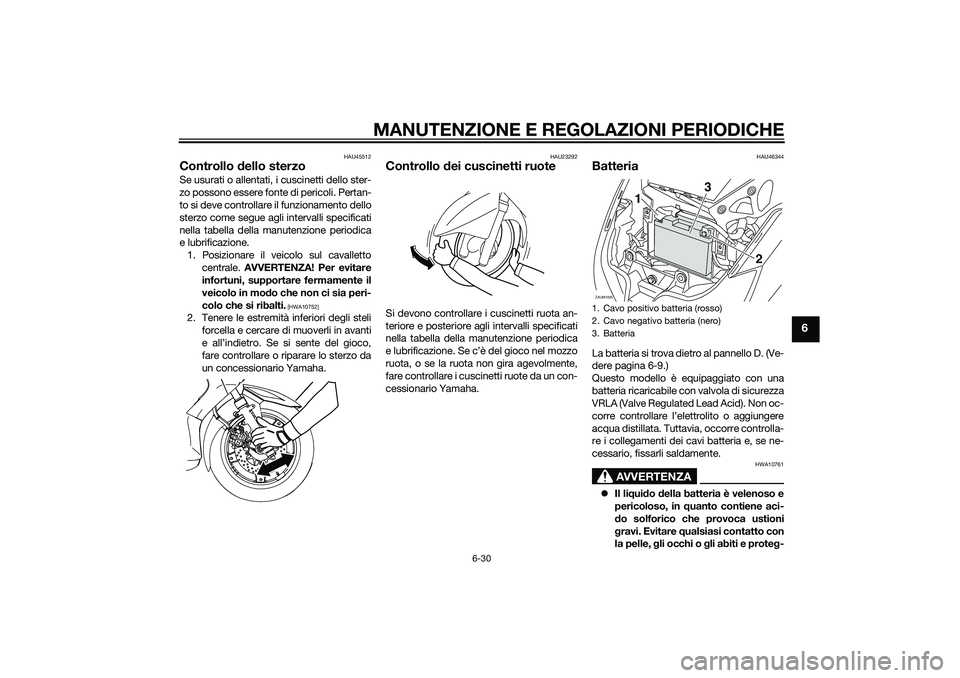

Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU46344
BatteriaLa batteria si trova dietro al pannello D. (Ve-
dere pagina 6-9.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, fissarli saldamente.
AVVERTENZA
HWA10761
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. BatteriaZAUM1035
2
1
3
U1SDH1H0.book Page 30 Wednesday, September 18, 2013 10:41 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regula-
ted Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.Rimessaggio della batteria
1. Se non si intende utilizzare il modello
per oltre un mese, togliere la batteria,
caricarla completamente e poi riporla
in un ambiente fresco e asciutto.
ATTENZIONE: Quando si toglie la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi scollegare il
cavo negativo prima di scollegare il
cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16841]
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
U1SDH1H0.book Page 31 Wednesday, September 18, 2013 10:41 AM
