Page 49 of 114

Funktionen der Instrumente und Bedienungselemente
4-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU15306
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
GAU66770
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslicht schalter und erfüllt
folgende Zwecke.
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
2PW-28199-G1.book 22 ページ 2015年9月16日 水曜日 午後3時2分
Page 50 of 114

Funktionen der Instrumente und Bedienungselemente
4-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14

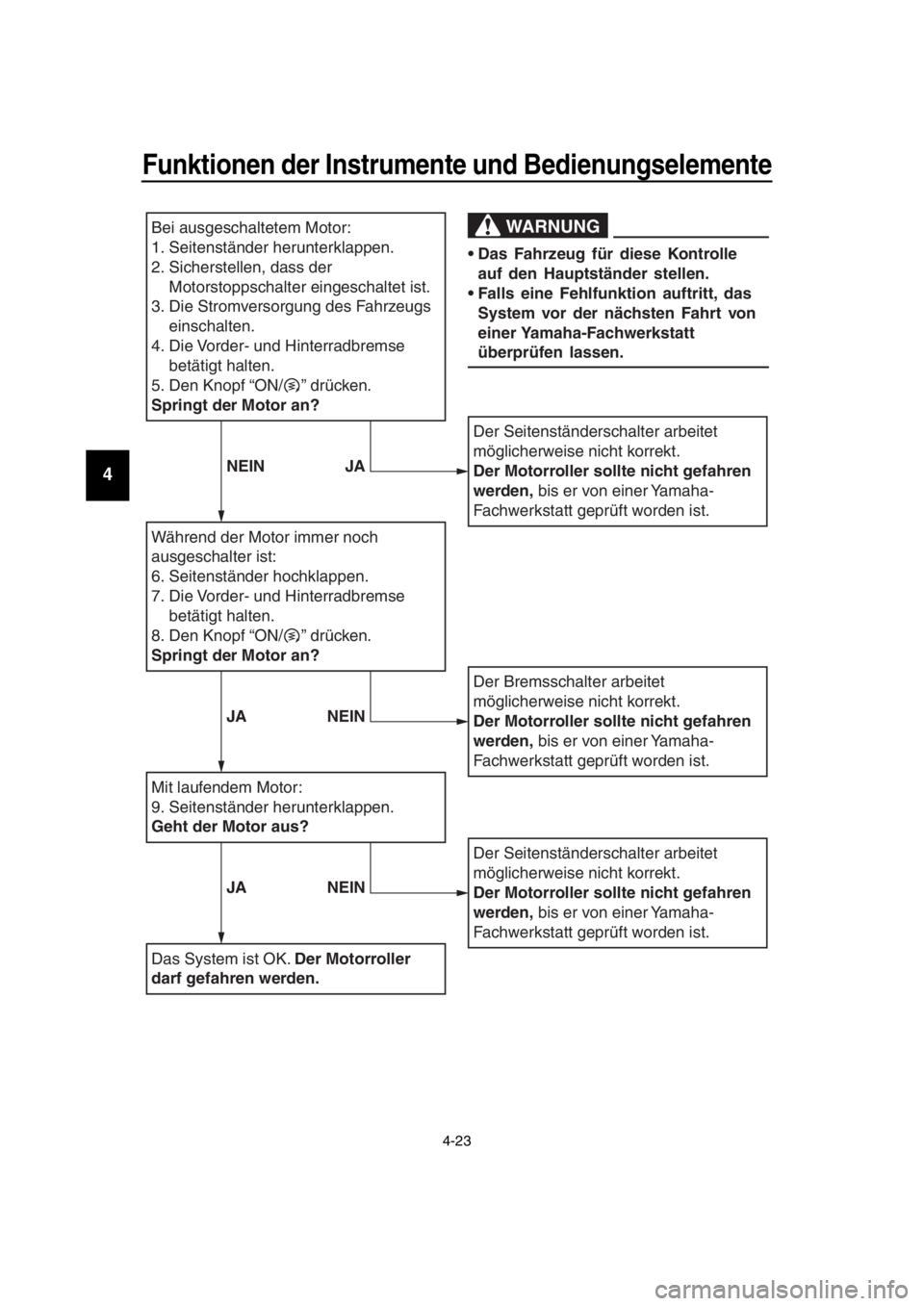

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.
3. Die Stromversorgung des Fahrzeugs einschalten.
4. Die Vorder- und Hinterradbremse betätigt halten.
5.
Den Knopf “ON/ ” drücken.
Springt der Motor an?
Während der Motor immer noch
ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8.
Den Knopf “ON/ ” drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller
darf gefahren werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte nicht gefahren
werden, bis er von einer Yamaha-
Fachwerkstatt geprüft worden ist.
Der Bremsschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte nicht gefahren
werden, bis er von einer Yamaha-
Fachwerkstatt geprüft worden ist.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte nicht gefahren
werden, bis er von einer Yamaha-
Fachwerkstatt geprüft worden ist.
WARNUNG
Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
NEIN JA
JA NEIN
JA NEIN
2PW-28199-G1.book 23 ページ 2015年9月16日 水曜日 午後3時2分
Page 51 of 114

Funktionen der Instrumente und Bedienungselemente
4-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU49453
Nebenverbraucheranschluss-
Buchse
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendet
wird.
ACHTUNG
GCA15432
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 24 W (2 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batterie
sich entladen.
Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss ausgestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V-Zubehör
kann benutzt werden, sobald sich der Zünd-
schlüssel in der Position “ON” befindet und
darf nur benutzt werden, wenn der Motor in
Betrieb ist.
Um den Nebenverbraucheranschluss
zu benutzen
1. Den Schlüssel auf “OFF” drehen.
2. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen. 3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
5. Den Schlüssel auf “ON” drehen und den Motor starten. (Siehe Seite 6-2.)
6. Das Zubehör einschalten.
1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
1
1
2PW-28199-G1.book 24 ページ 2015年9月16日 水曜日 午後3時2分
Page 52 of 114

5-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Zu Ihrer Sicherheit – Routin ekontrolle vor Fahrtbeginn
GAU63440
Vor jeder Inbetriebnahme sollte der sicher e Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt,
erhöht sich die Gefahr eines Unfalls oder einer Beschädigung des Fahrzeugs. Benut-
zen Sie das Fahrzeug nicht, wenn irgende in Problem vorliegt. Wenn ein Problem
nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann,
lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungssc
hlauch und Überlaufschlauch
auf Verstopfungen, Risse oder Beschädigung prüfen
und Schlauchanschlüsse kontrollieren. 4-15
Motoröl Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren. 7-11
Kühlflüssigkeit Den Flüssigkeitsstand im
Kühlflüssigkeits-
Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Kühlsystem auf Lecks kontrollieren. 7-14
Vorderradbremse Funktion prüfen.
Falls weich oder schwammig,
das Hydrauliksystem von
einer Yamaha-Fachwerkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssi gkeitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 7-21,
7-23
Hinterradbremse Funktion prüfen.
Falls weich oder schwammig,
das Hydrauliksystem von
einer Yamaha-Fachwerkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssi gkeitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 7-21,
7-23
2PW-28199-G1.book 1 ページ 2015年9月16日 水曜日 午後3時2分
Page 53 of 114

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
5-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Gasdrehgriff Sicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und
Griffgehäuse schmieren lassen. 7-17,
7-26
Räder und Reifen Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 7-18,
7-20
Bremshebel Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren. 7-26
Hauptständer,
Seitenständer Sicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.
7-27
Fahrgestellhalterungen Sicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.
Ggf. festziehen. —
Instrumente, Lichter,
Signale und Schalter Funktion prüfen.
Korrigieren, falls nötig.
—
Seitenständerschalter Funktion des Zündunterbrechungs- und
Anlasssperrschaltersystems kontrollieren.
Arbeitet das System nich t korrekt, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen lassen. 4-22
PRÜFPUNKT KONTROLLEN SEITE
2PW-28199-G1.book 2 ページ 2015年9月16日 水曜日 午後3時2分
Page 54 of 114

6-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Wichtige Fahr- und Bedienungshinweise
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU63621
HINWEIS
Zur Ausstattung dieses Modell gehören:
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Anzeige den
Fehlercode 30 an, dies ist jedoch kei-
ne Fehlfunktion. Die Stromversorgung
des Fahrzeugs aus- und danach wie-
der einschalten, um den Fehlercode
zu löschen. Anderenfalls startet der
Motor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
2PW-28199-G1.book 1 ページ 2015年9月16日 水曜日 午後3時2分
Page 55 of 114

Wichtige Fahr- und Bedienungshinweise
6-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU61552
Motor starten
ACHTUNG
GCA10251
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschri ften” auf Seite 6-5
durchlesen.
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasss perrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist. (Siehe Seite 4-22.) 1. Bei eingeschaltetem Smart Key auf
das Fahrzeug zugehen.
2. Den Knopf “ON/ ” drücken.
Nach Authentifizierung des Smart
Keys ertönt der Beeper zweimal, die
Kontrollleuchte des Smart-Key-Sys-
tems leuchtet kurz auf und die Lenker-
verriegelung (falls verriegelt) wird
gelöst. Die Motorstörungs-Warnleuch-
te sollte einige Sekunden lang auf-
leuchten und wieder erlöschen.
Für ABS-Modelle:
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn die Stromversorgung des
Fahrzeugs eingeschaltet wird und wie-
der erlöschen, sobald das Fahrzeug
eine Fahrgeschwindigkeit von 10 km/h
(6 mi/h) oder mehr erreicht.
ACHTUNG
GCA21980
Wenn die Motorstörungs-Warnleuchte
oder die ABS-Warnleuchte (für Modelle
mit ABS) nicht wie oben beschrieben
aufleuchtet und dann erlischt, siehe Sei-
te 4-1 für die Stromkreisprüfung der
Warnleuchte.
3. Den Gasdrehgriff ganz schließen.
4. Bei betätigter Vorder- oder Hinterrad- bremse den Knop f “ON/ ” drücken,
um den Motor zu starten.
Wenn der Motor nicht innerhalb von 5
Sekunden anspringt, nachdem der
Knopf “ON/ ” gedrückt wurde, 10 Se-
kunden warten bevor Sie den Knopf
nochmals drücken, damit sich die Bat-
teriespannung wieder aufbauen kann.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
1. “ON/ ”-Knopf
1
2PW-28199-G1.book 2 ページ 2015年9月16日 水曜日 午後3時2分
Page 56 of 114
Wichtige Fahr- und Bedienungshinweise
6-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU45093
Anfahren
1. Während Sie mit der linken Hand den Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.
GAU16782
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkei t wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
1. Haltegriff
1(a)
(b)
2PW-28199-G1.book 3 ページ 2015年9月16日 水曜日 午後3時2分
