Regelmäßige Wartung und Einstellung
7-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
bau der Batterie zuerst das
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA21910]
4. Nach der Montage sicherstellen, dass die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie
dauerhaft beschädigen.
GAU54025
Sicherungen wechseln
Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich
unter der Abdeckung B. (Siehe Seite 7-8.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern. 1. Die Stromversorgung des Fahrzeugs ausschalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
Für XP500
1. Hauptsicherung
2. Zusätzliche Hauptsicherung
3. Abdeckung des Hauptsicherungskastens
1
2
3
2PW-28199-G1.book 30 ページ 2015年9月16日 水曜日 午後3時2分
Page 90 of 114

Regelmäßige Wartung und Einstellung
7-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Für XP500
Für XP500A Für XP500A
3. Die Stromversorgung des Fahrzeugs einschalten und den betroffenen
Stromkreis einschalten, um zu prüfen,
ob das elektrische System einwandfrei
1. Signalanlagensicherung
2. Zündungssicherung
3. Parkbeleuchtungssicherung
4. Kühlerlüftermotorsicherung
5. Sicherung des Kraftstoffeinspritz-Systems
6. Zusatzsicherung
7. Ersatzsicherung
8. Nebenverbrauchersicherung
9. Scheinwerfersicherung
1. Hauptsicherung
2. Zusätzliche Hauptsicherung
3. Abdeckung des Hauptsicherungskastens
4. Signalanlagensicherung
5. Zündungssicherung
6. Parkbeleuchtungssicherung
7. Kühlerlüftermotorsicherung
8. Sicherung des Kraftstoffeinspritz-Systems
9. Zusatzsicherung
10.Ersatzsicherung
1
2
3
4
5
6
7
7
7 8 9
7
2
3
4 5
6
7
8
9
10
1
1. Ersatzsicherung
2. ABS-Magnetventilsicherung
3. Sicherung des ABS-Motors
4. Scheinwerfersicherung
5. Sicherung der ABS-Kontrolleinheit
6. Nebenverbrauchersicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung: 10.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 15.0 A
Sicherung des Kra ftstoffeinspritz-
Systems: 7.5 A
Parkleuchten-Sicherung:
10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A (XP500A)
Sicherung des ABS-Motors: 30.0 A (XP500A)
ABS-Magnetventilsicherung:
15.0 A (XP500A)
Zusatzsicherung: 7.5 A
Nebenverbraucher sicherung:
5.0 A
1
2
4 3
5
6
2PW-28199-G1.book 31 ページ 2015年9月16日 水曜日 午後3時2分
Page 91 of 114
Regelmäßige Wartung und Einstellung
7-32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
arbeitet.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.GAU64070
Scheinwerfer
Dieses Modell ist mit LED-Scheinwerfern
ausgestattet.
Leuchtet ein Scheinwerfer nicht auf, den
Stromkreis von einer Yamaha-Fachwerk-
statt prüfen lassen.
ACHTUNG
GCA16581
Keinerlei Aufkleber oder Folien an der
Streuscheibe anbringen.
2PW-28199-G1.book 32 ページ 2015年9月16日 水曜日 午後3時2分
Page 92 of 114
Regelmäßige Wartung und Einstellung
7-33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU54502
Standlichter
Dieses Modell ist mit LED-Standlichtern
ausgestattet.
Das Standlicht bei Ausfall von einer
Yamaha-Fachwerkstatt prüfen lassen.
GAU24182
Rücklicht/Bremslicht
Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
2PW-28199-G1.book 33 ページ 2015年9月16日 水曜日 午後3時2分
Page 93 of 114
Regelmäßige Wartung und Einstellung
7-34
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU52322
Blinkerlampe vorn auswechseln
1. Den Roller auf den Hauptständer stel- len.
2. Die Blinkerlampenfassung samt Lam- pe gegen den Uhrzeigersinn heraus-
drehen.
3. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
5. Die Fassung samt Lampe einsetzen und im Uhrzeigersinn festdrehen.
GAUT1331
Lampe des hinteren Blinkers
Falls ein hinterer Blinker nicht aufleuchtet,
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen oder die Lam-
pe auswechseln.
1. Blinkerlampenfassung
1. Blinkerlampe
2. Blinkerlampenfassung
1
1 2
2PW-28199-G1.book 34 ページ 2015年9月16日 水曜日 午後3時2分
Page 94 of 114

Regelmäßige Wartung und Einstellung
7-35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU24314
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenleuchte abschrau- ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU61562
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftsto ff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistu ngseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt wer-
den, denn nur diese bietet das Know-how,
die Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
Fehlersuche für das Smart-Key-System
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.
Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-6.)
Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-7.)
1. Schraube
1. Kennzeichenbeleuchtungsanlage
2. Lampenfassung der Kennzeichenbeleuchtung
1
1 2
2PW-28199-G1.book 35 ページ 2015年9月16日 水曜日 午後3時2分
Page 95 of 114
Regelmäßige Wartung und Einstellung
7-36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-7.)
Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder an-
deren elektromagnetischen
Störstrahlungen verwendet? (Siehe
Seite 3-1.)
Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht. Bit-
te die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 7-29.)
Wenn das Smart-Key-System nach Kont-
rolle der oben genannten Punkte nicht funk-
tioniert, das Smart-Key-System von einer
Yamaha-Fachwerkstatt prüfen lassen.
HINWEIS
Siehe Notfall-Modus auf Seite 7-39 zum
Starten des Motors ohne Smart Key.
2PW-28199-G1.book 36 ページ 2015年9月16日 水曜日 午後3時2分
Page 96 of 114

Regelmäßige Wartung und Einstellung
7-37
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU63470

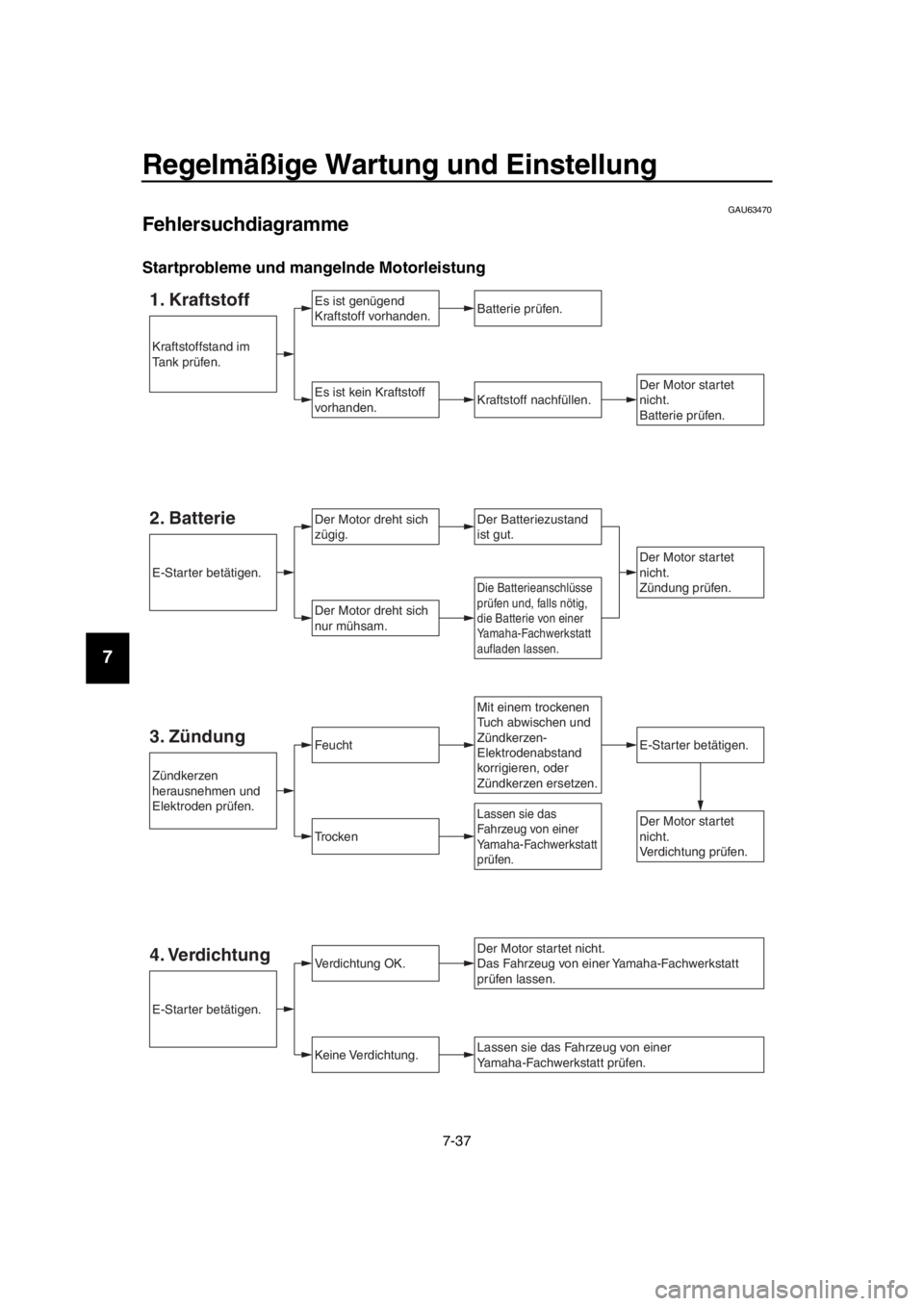

Fehlersuchdiagramme
Startprobleme und mang elnde Motorleistung
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Batterie prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Die Batterieanschlüsse
prüfen und, falls nötig,
die Batterie von einer
Yamaha-Fachwerkstatt
aufladen lassen.
2. BatterieDer Batteriezustand
ist gut.
Der Motor startet
nicht.
Zündung prüfen.
3. ZündungFeuchtE-Starter betätigen.
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
Der Motor startet
nicht.
Verdichtung prüfen.Lassen sie das
Fahrzeug von einer
Yamaha-Fachwerkstatt
prüfen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
4. Verdichtung
