Manutenzione e regolazione periodiche
6-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU23026
Pulizia e lubrificazione della
catena di trasmissione
Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.
ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o
in zone umide. 1. Pulire la catena di trasmissione con kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra- smissione con un lubr ificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11112] HAU23098
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha.
AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
neggiati, sostituirli al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10712]
Lubrificante consigliato: lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
2RD-9-H1.book 27 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Manutenzione e regolazione periodiche
6-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU23115
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Ac certarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU23144
Controllo e lubrificazione delle
leve freno e frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.

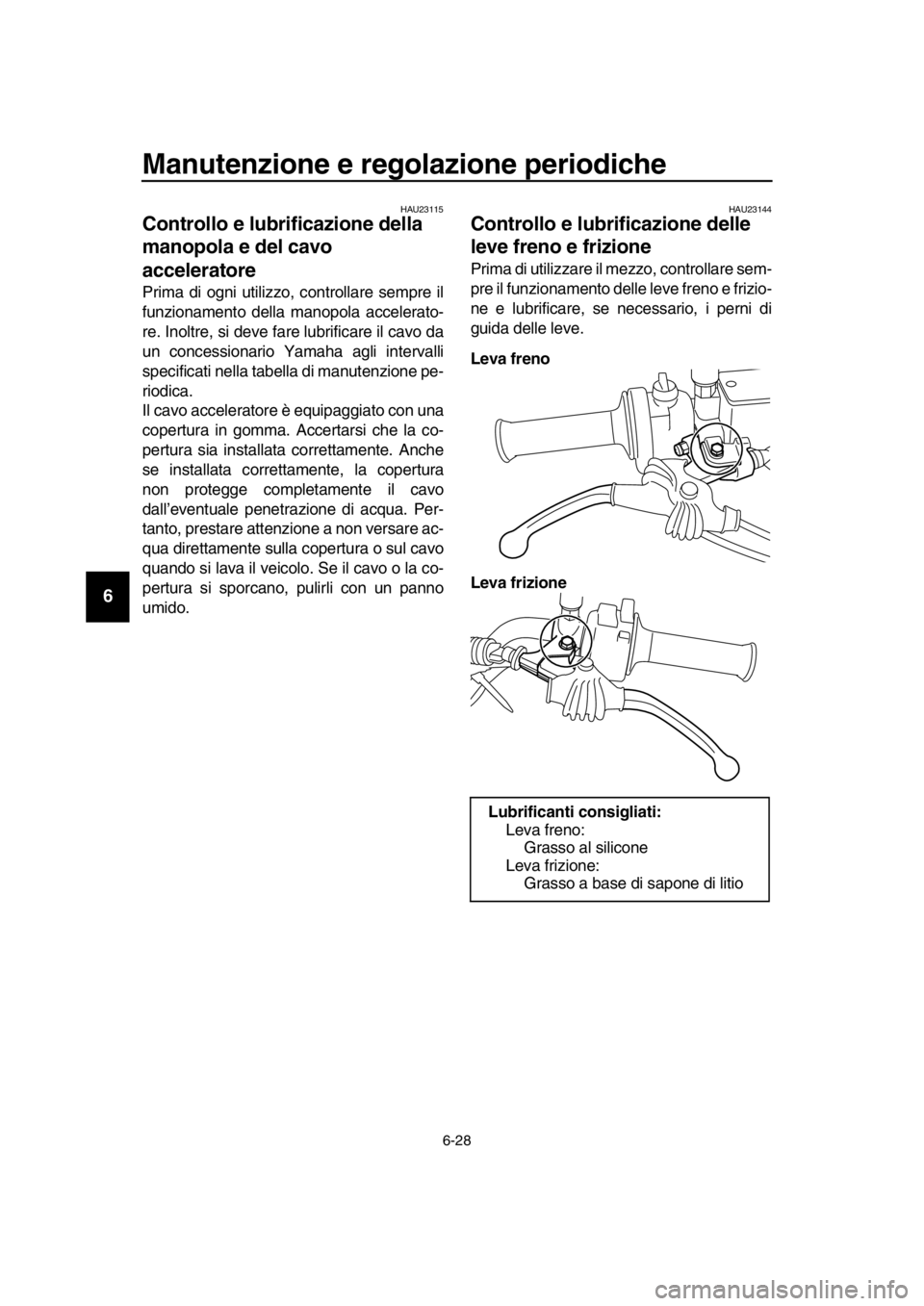

Leva freno
Leva frizione
Lubrificanti consigliati:Leva freno:Grasso al silicone
Leva frizione: Grasso a base di sapone di litio
2RD-9-H1.book 28 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Manutenzione e regolazione periodiche
6-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU23185
Controllo e lubrificazione del
pedale freno
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale freno e lu-
brificare, se necessario, il perno di guida del
pedale.
HAU23215
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.

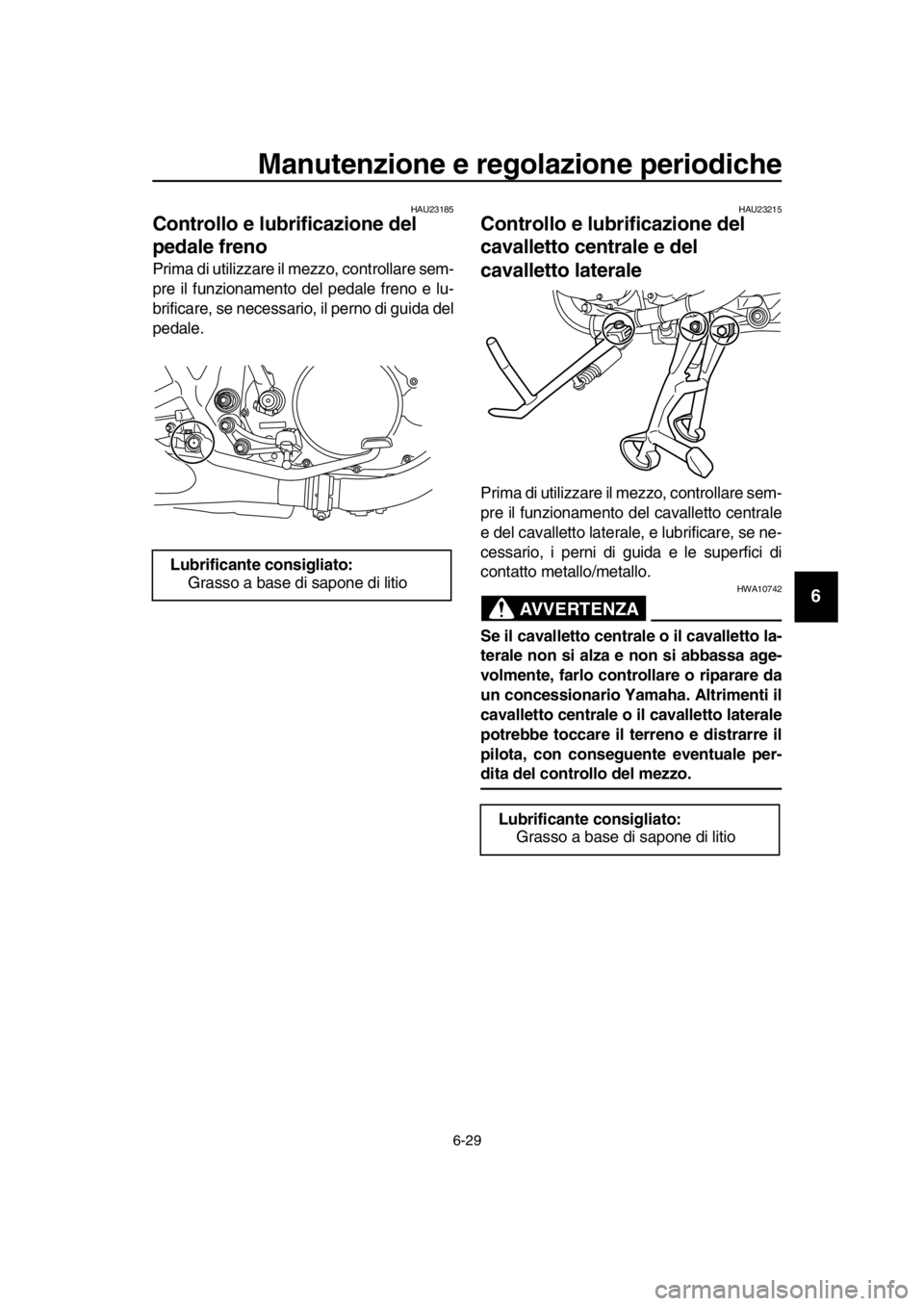

Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:Grasso a base di sapone di litio
2RD-9-H1.book 29 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Manutenzione e regolazione periodiche
6-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAUM1653
Lubrificazione dei perni del
forcellone
Si devono fare lubrificare i perni di guida del
forcellone da un c oncessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU51951
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.

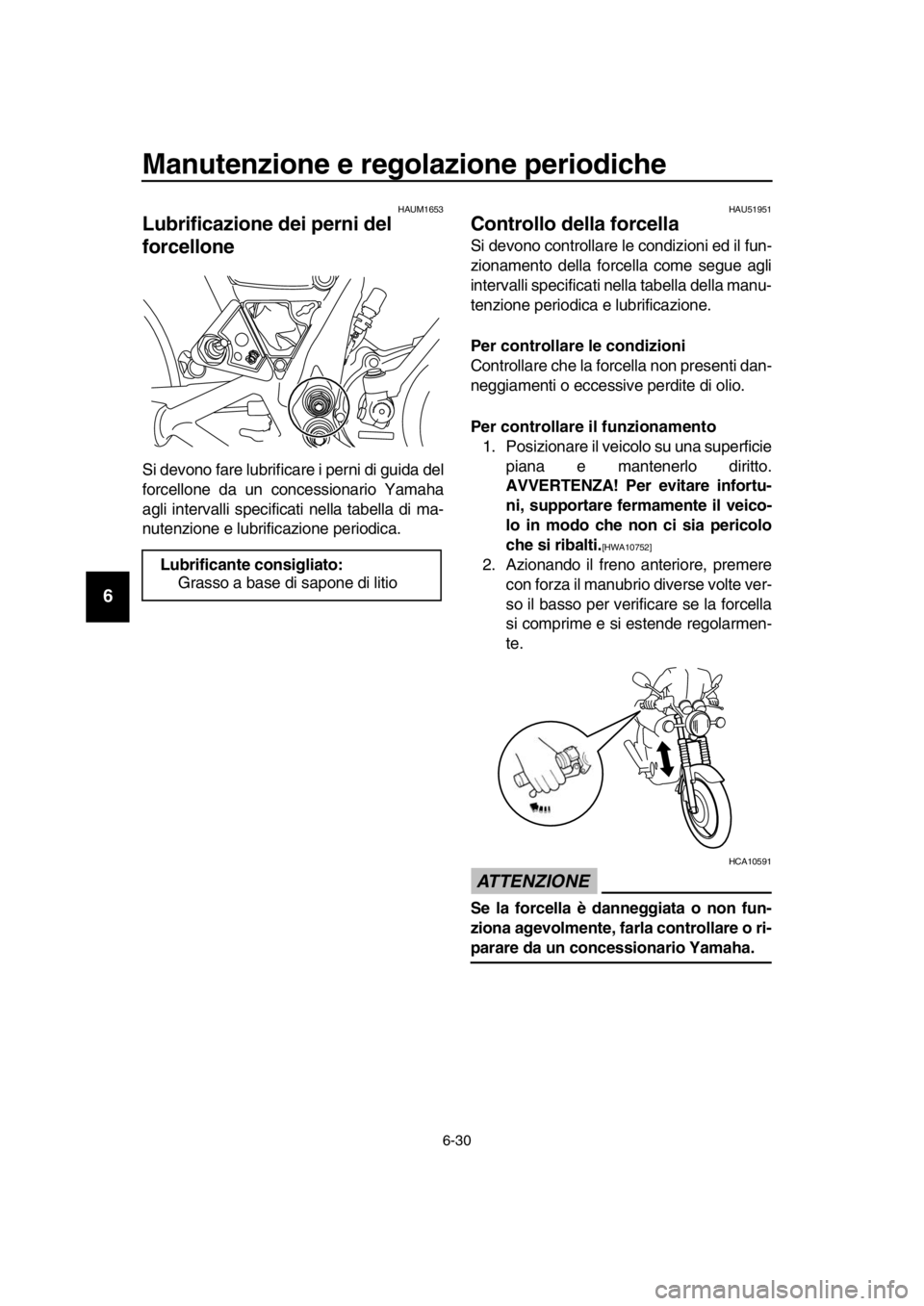

Per controllare le condizioni
Controllare che la forcella non presenti dan-
neggiamenti o eccessive perdite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
2RD-9-H1.book 30 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Manutenzione e regolazione periodiche
6-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU45512
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello sterzo
possono essere fonte di pericoli. Pertanto si
deve controllare il funzionamento dello ster-
zo come segue agli intervalli specificati nel-
la tabella della manutenzione periodica e
lubrificazione. 1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23292

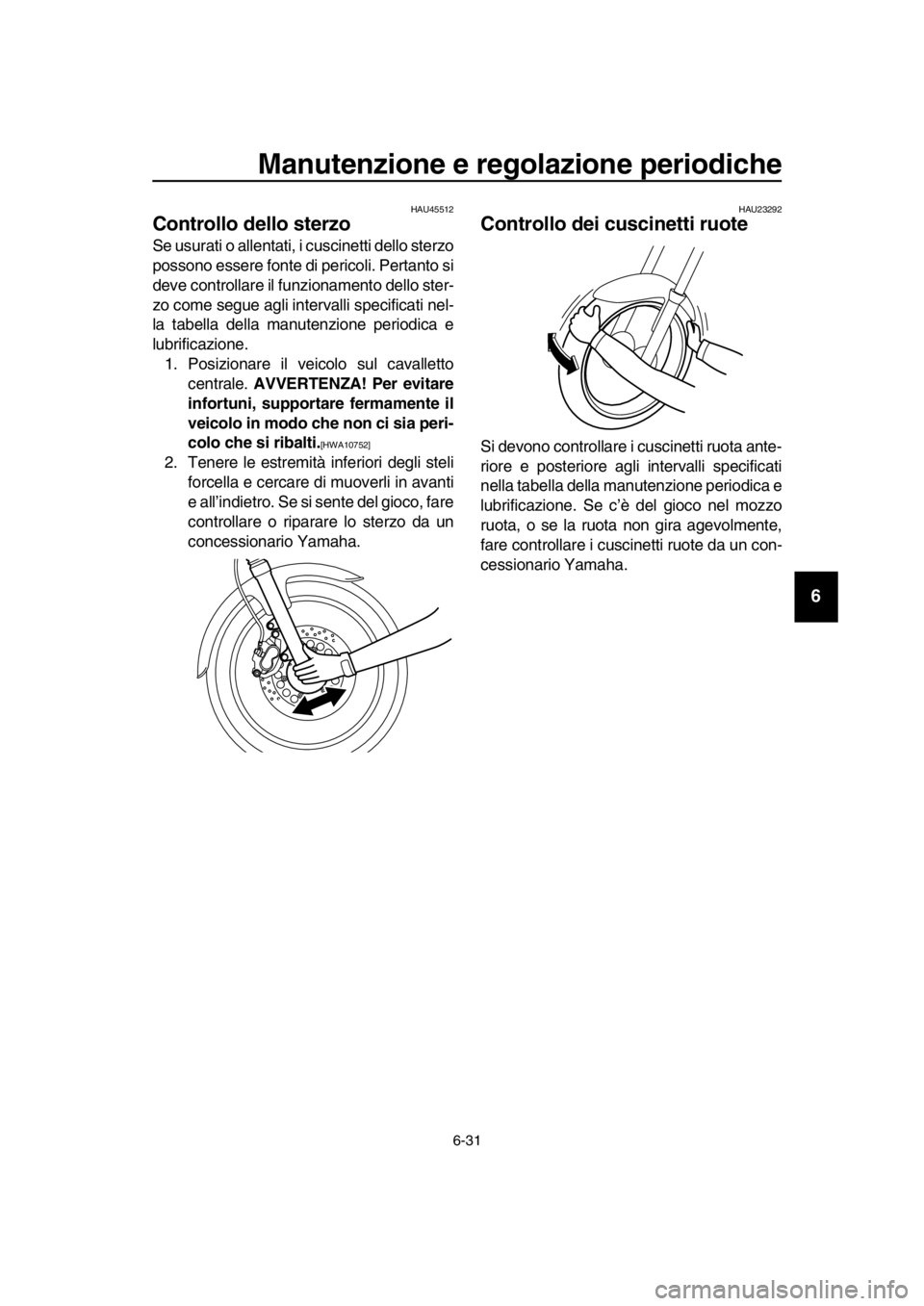

Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
2RD-9-H1.book 31 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Manutenzione e regolazione periodiche
6-32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU40447
Batteria
La batteria si trova sotto la sella. (Vedere
pagina 3-13.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, il collegamento
del connettore batteria deve essere control-
lato per verificare che sia ben saldo.
AVVERTENZA
HWA10761
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO. CONTATTO ESTERNO: Sciac- quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta- ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.

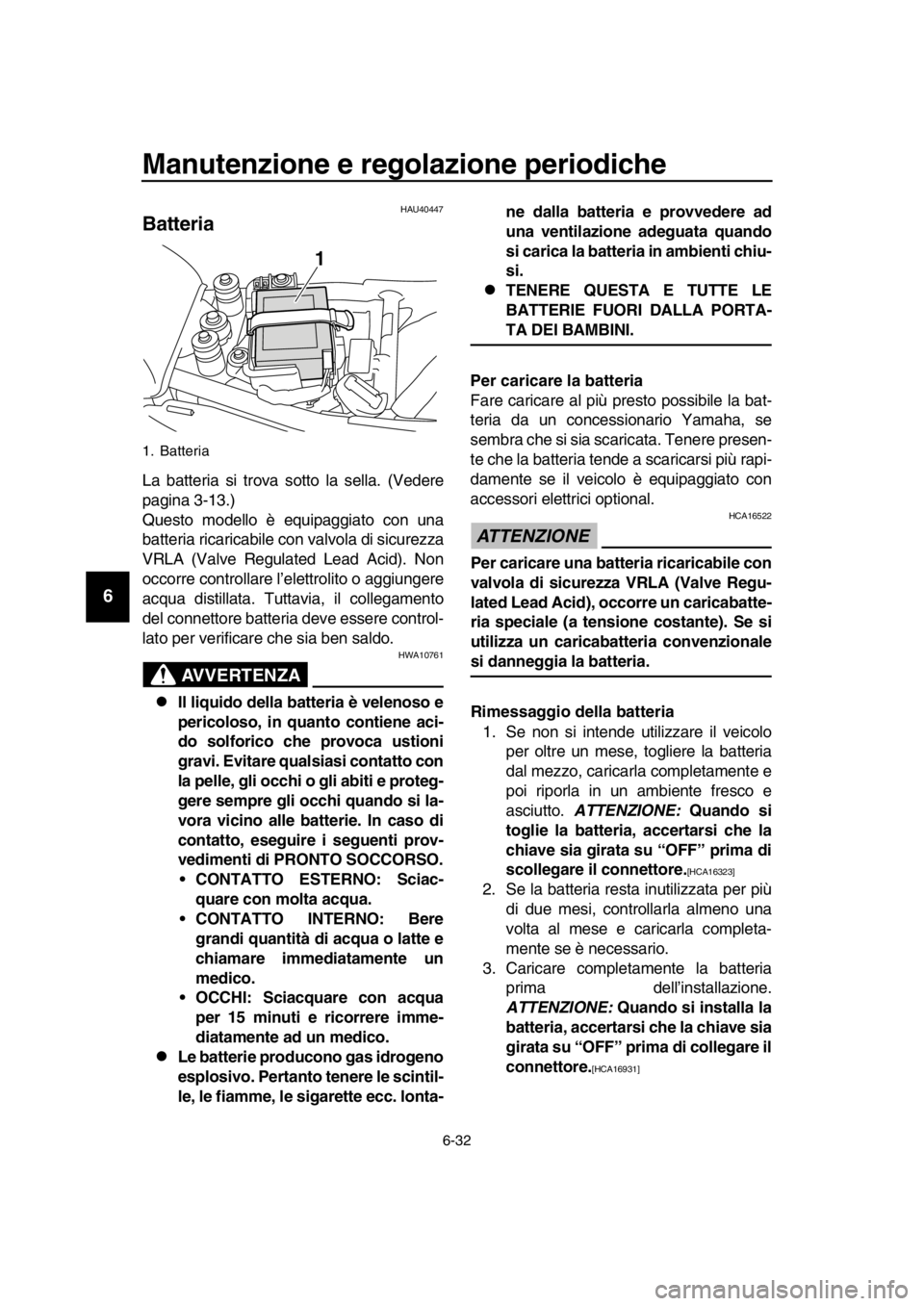

Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.
Rimessaggio della batteria 1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF” prima di
scollegare il connettore.
[HCA16323]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF” prima di collegare il
connettore.
[HCA16931]

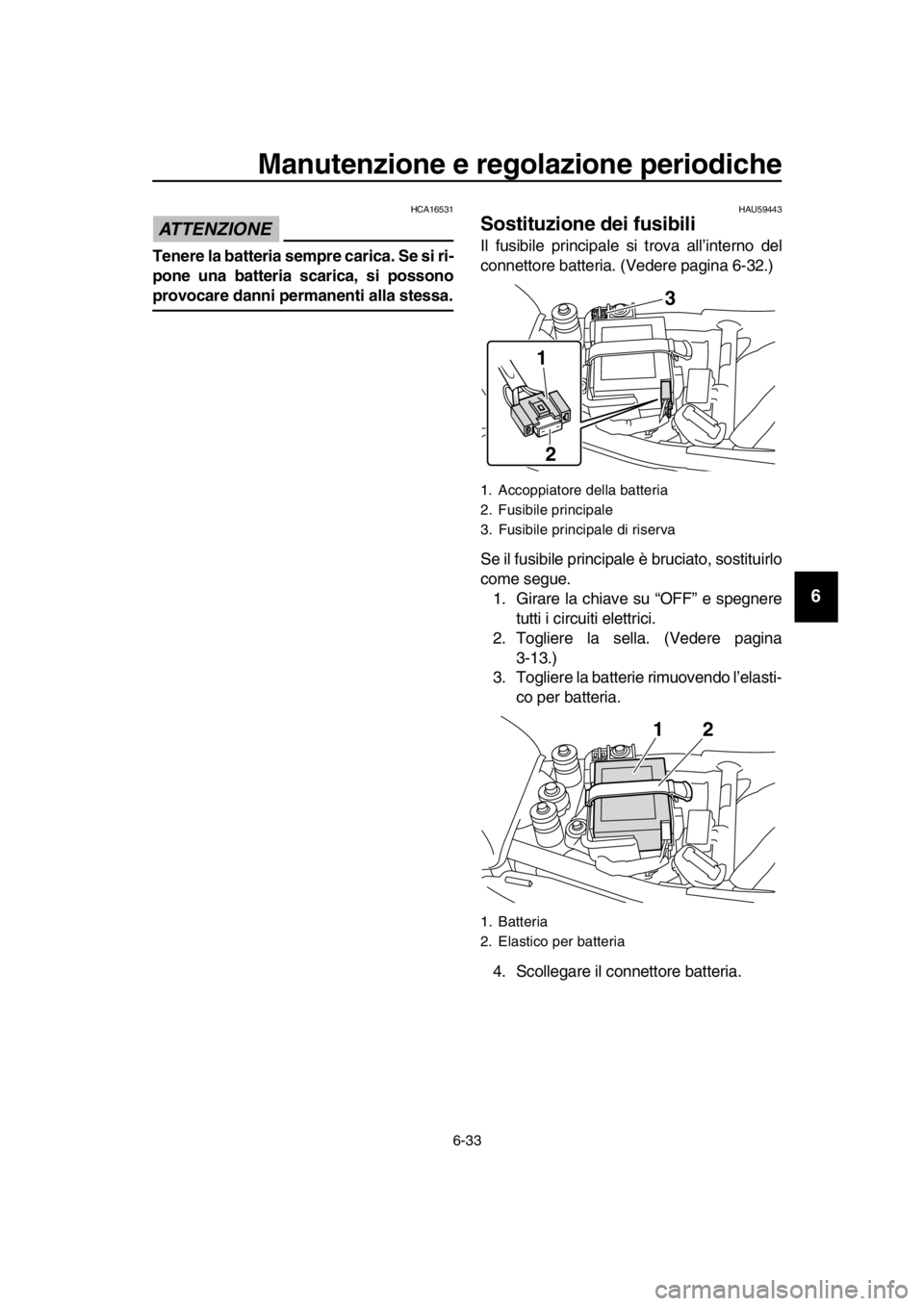

1. Batteria
1
2RD-9-H1.book 32 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Manutenzione e regolazione periodiche
6-33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU59443
Sostituzione dei fusibili
Il fusibile principale si trova all’interno del
connettore batteria. (Vedere pagina 6-32.)
Se il fusibile principale è bruciato, sostituirlo
come segue. 1. Girare la chiave su “OFF” e spegnere tutti i circuiti elettrici.
2. Togliere la sella. (Vedere pagina
3-13.)
3. Togliere la batterie rimuovendo l’elasti- co per batteria.
4. Scollegare il connettore batteria.

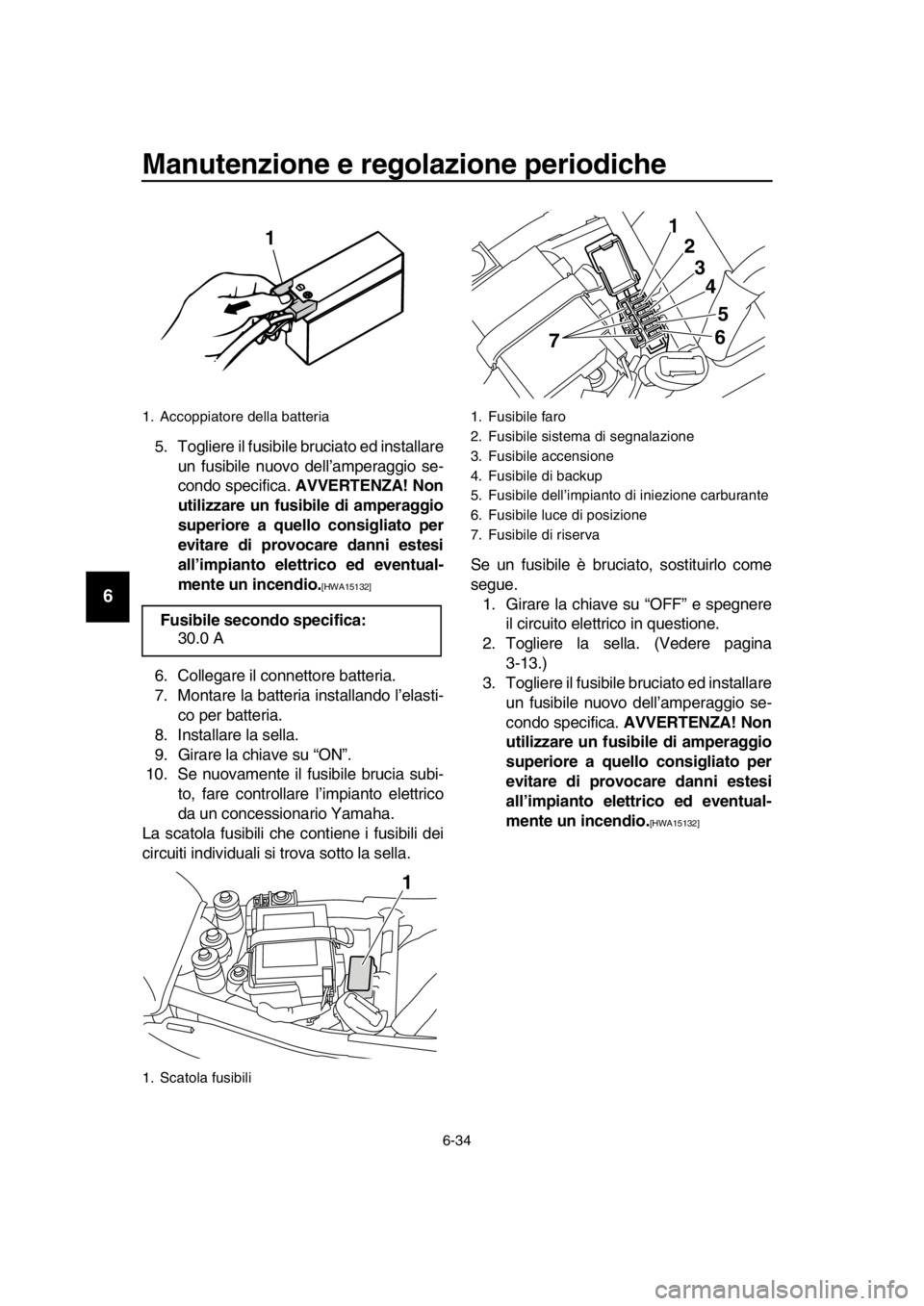

1. Accoppiatore della batteria
2. Fusibile principale
3. Fusibile principale di riserva
1. Batteria
2. Elastico per batteria
3
1 2
12
2RD-9-H1.book 33 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Manutenzione e regolazione periodiche
6-34
1
2
3
4
5
6
7
8
9
10
11
12
13
14
5. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15132]
6. Collegare il connettore batteria.
7. Montare la batteria installando l’elasti- co per batteria.
8. Installare la sella.
9. Girare la chiave su “ON”.
10. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova sotto la sella. Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere la sella. (Vedere pagina
3-13.)
3. Togliere il fusibile bruciato ed installare un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15132]
1. Accoppiatore della batteria
Fusibile secondo specifica: 30.0 A
1. Scatola fusibili
1
1
1. Fusibile faro
2. Fusibile sistem a di segnalazione
3. Fusibile accensione
4. Fusibile di backup
5. Fusibile dell’impianto di iniezione carburante
6. Fusibile luce di posizione
7. Fusibile di riserva
1 2
3 4
5
7
6
2RD-9-H1.book 34 ページ ２０１５年９月４日　金曜日　午前１１時４６分
