HAU11486Spia guasto motore “ ”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monitorag-
gio del motore. In tal caso, far controllare il
veicolo da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.

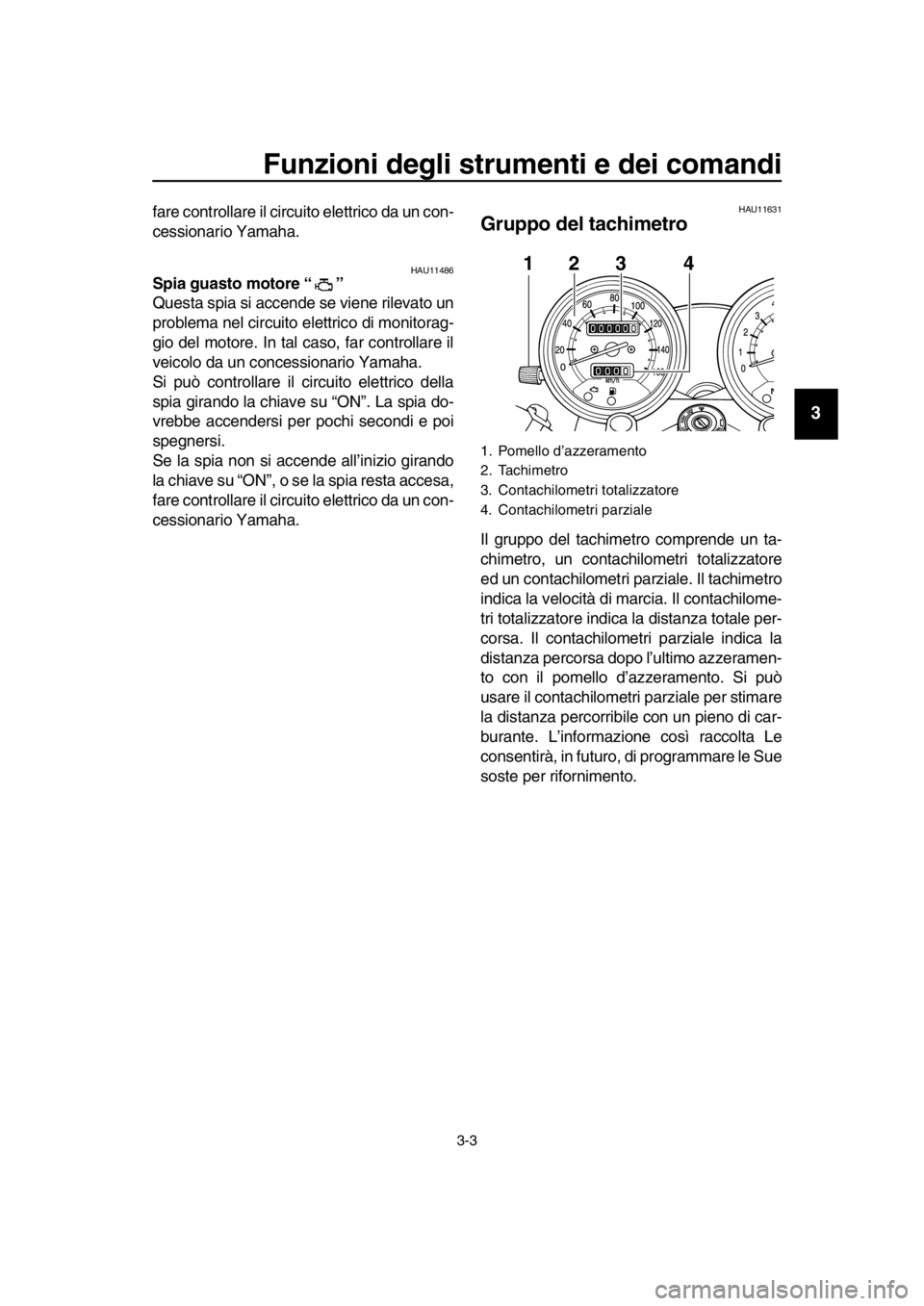

HAU11631
Gruppo del tachimetro
Il gruppo del tachimetro comprende un ta-
chimetro, un contachilometri totalizzatore
ed un contachilometri par ziale. Il tachimetro
indica la velocità di marcia. Il contachilome-
tri totalizzatore indica la distanza totale per-
corsa. Il contachilometri parziale indica la
distanza percorsa dopo l’ultimo azzeramen-
to con il pomello d’azzeramento. Si può
usare il contachilometri parziale per stimare
la distanza percorribile con un pieno di car-
burante. L’informazione così raccolta Le
consentirà, in futuro, di programmare le Sue
soste per rifornimento.
1. Pomello d’azzeramento
2. Tachimetro
3. Contachilometri totalizzatore
4. Contachilometri parziale
123 4
2RD-9-H1.book 3 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Funzioni degli strumenti e dei comandi
3-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14

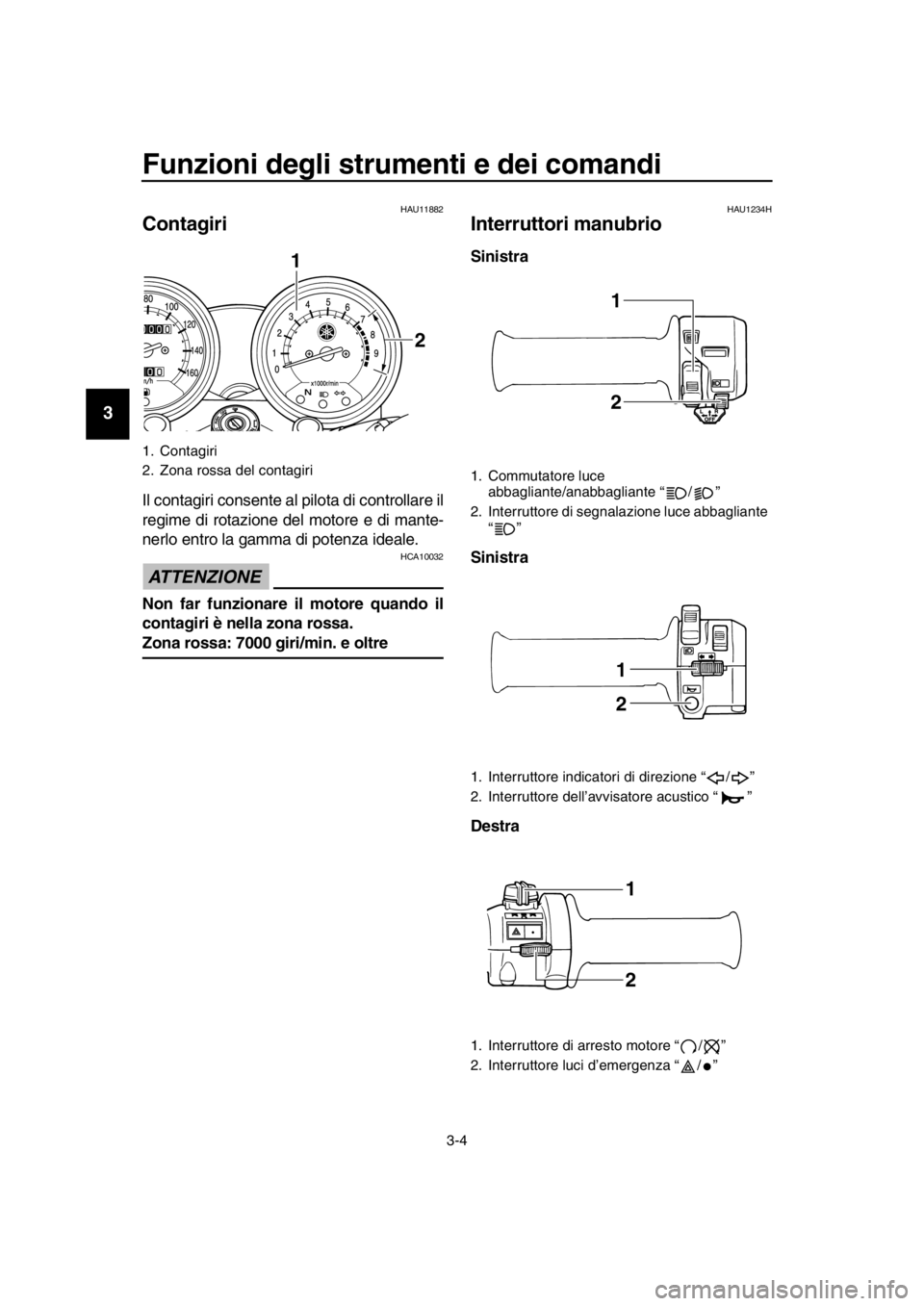

HAU11882
Contagiri
Il contagiri consente al pilota di controllare il
regime di rotazione del motore e di mante-
nerlo entro la gamma di potenza ideale.
ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 7000 giri/min. e oltre
HAU1234H
Interruttori manubrio
Sinistra
Sinistra
Destra
1. Contagiri
2. Zona rossa del contagiri
1
2
1. Commutatore luce abbagliante/anabbagliante “ / ”
2. Interruttore di segnalazione luce abbagliante “”
1. Interruttore indicatori di direzione “ / ”
2. Interruttore dell’avvisatore acustico “ ”
1. Interruttore di arresto motore “ / ”
2. Interruttore luci d’emergenza “ / ”
1
2
1
2
1
2
2RD-9-H1.book 4 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Funzioni degli strumenti e dei comandi
3-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU12352Interruttore di segnalazione luce abba-
gliante “ ”
Premere questo interruttore per far lampeg-
giare il faro.
NOTA
Quando il commutatore luce abbaglian-
te/anabbagliante è impostato su “ ”, l’in-
terruttore di segnalazione luce abbagliante
non ha effetto.
HAU12401Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12461Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12661Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12735Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro vei-
colo in zone di traffico pericoloso.
ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
2RD-9-H1.book 5 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Funzioni degli strumenti e dei comandi
3-6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU12822

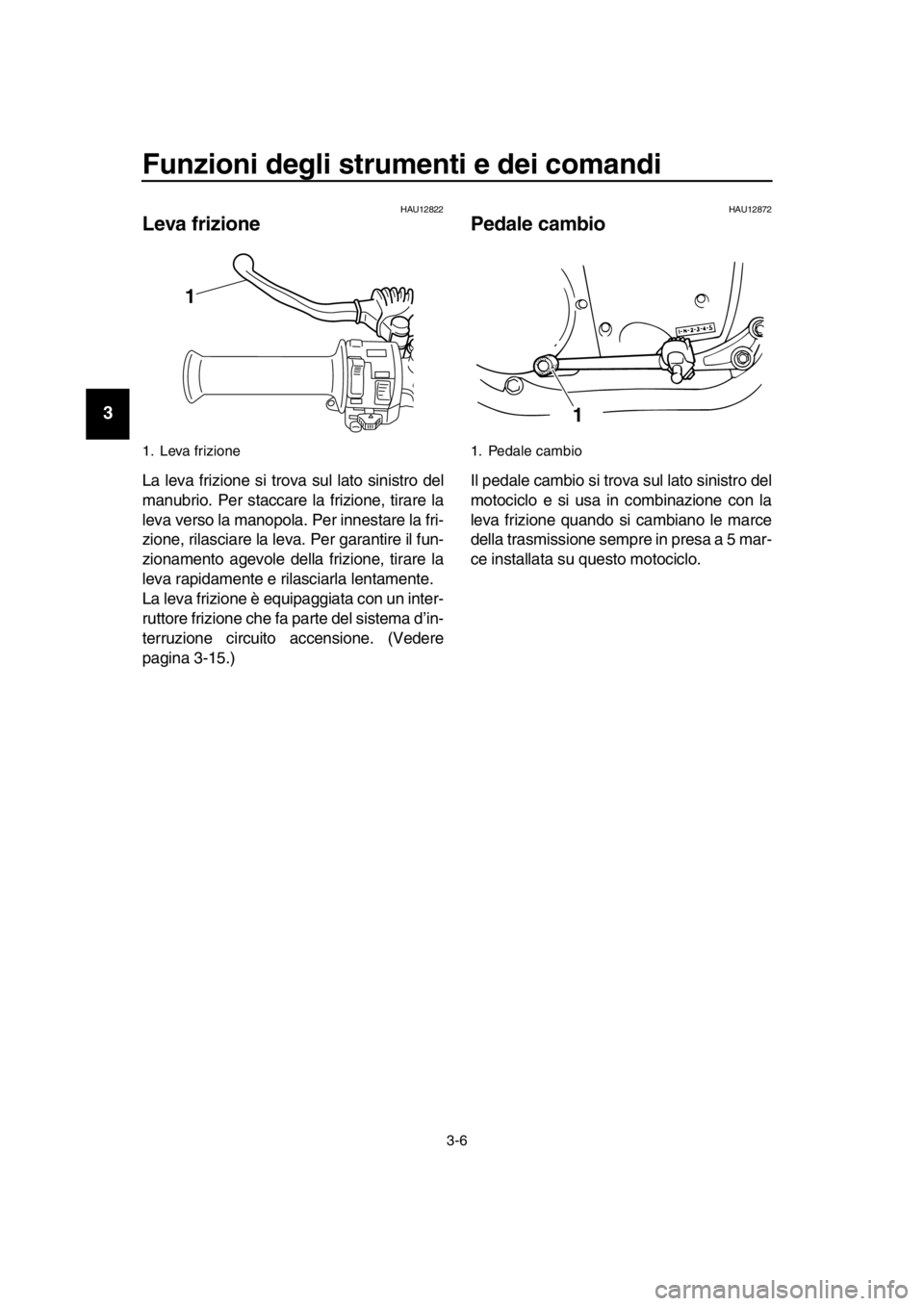

Leva frizione
La leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema d’in-
terruzione circuito accensione. (Vedere
pagina 3-15.)
HAU12872
Pedale cambio
Il pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.
1. Leva frizione
1
1. Pedale cambio
1
2RD-9-H1.book 6 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Funzioni degli strumenti e dei comandi
3-7
1
2
3
4
5
6
7
8
9
10
11
12
13
14

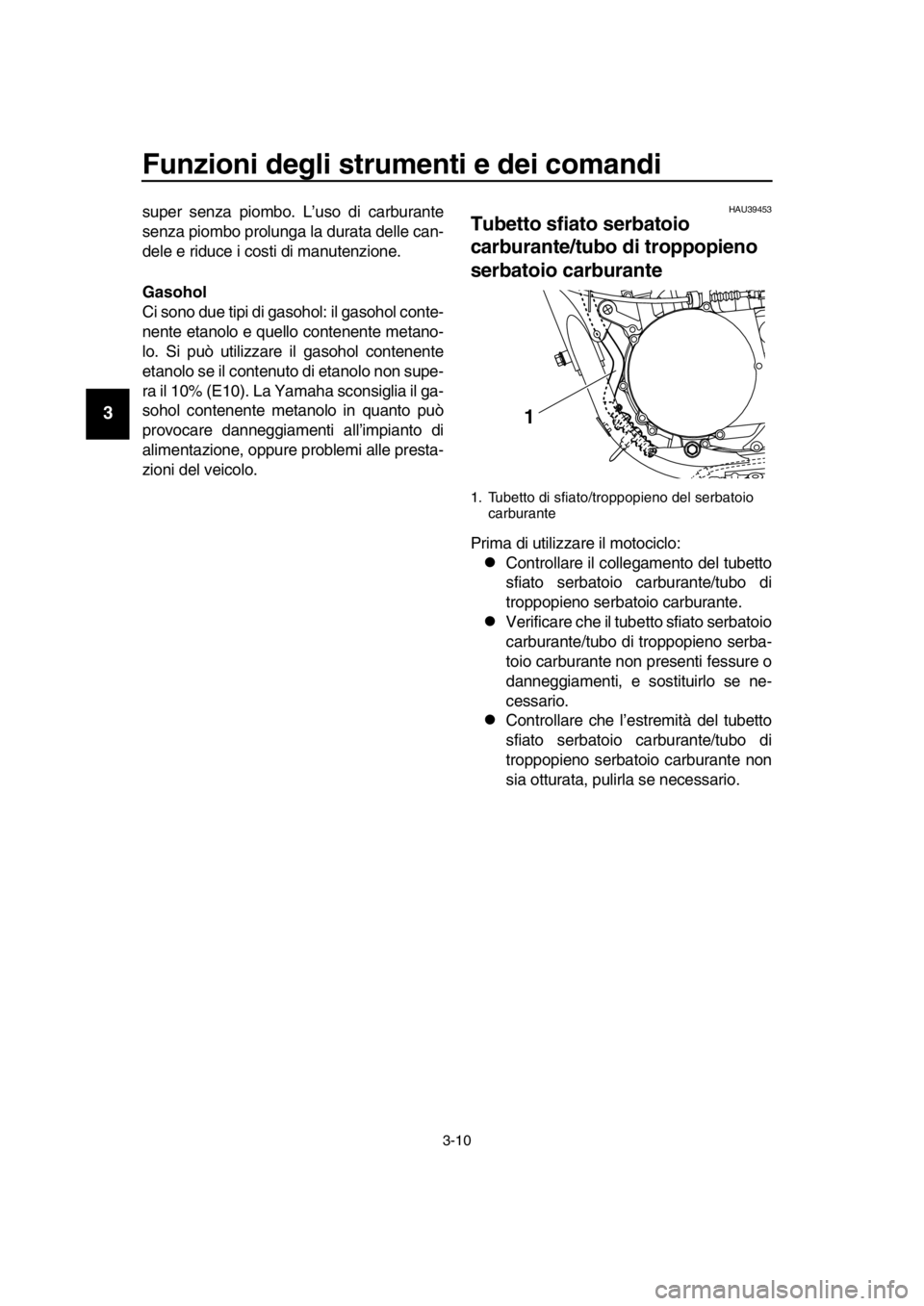

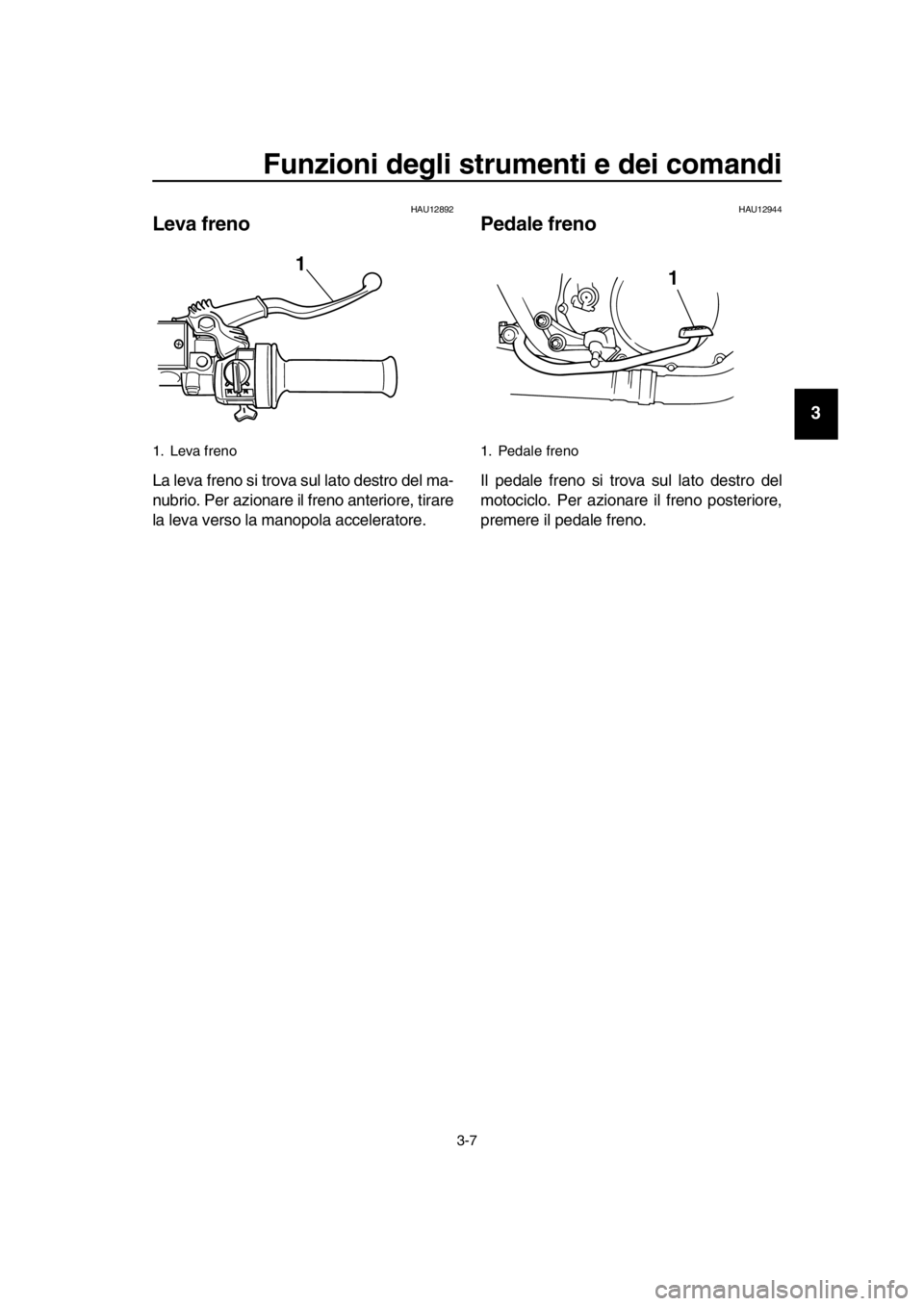

HAU12892
Leva freno
La leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
HAU12944
Pedale freno
Il pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
1. Leva freno
1
1. Pedale freno
1
2RD-9-H1.book 7 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Funzioni degli strumenti e dei comandi
3-8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU13125

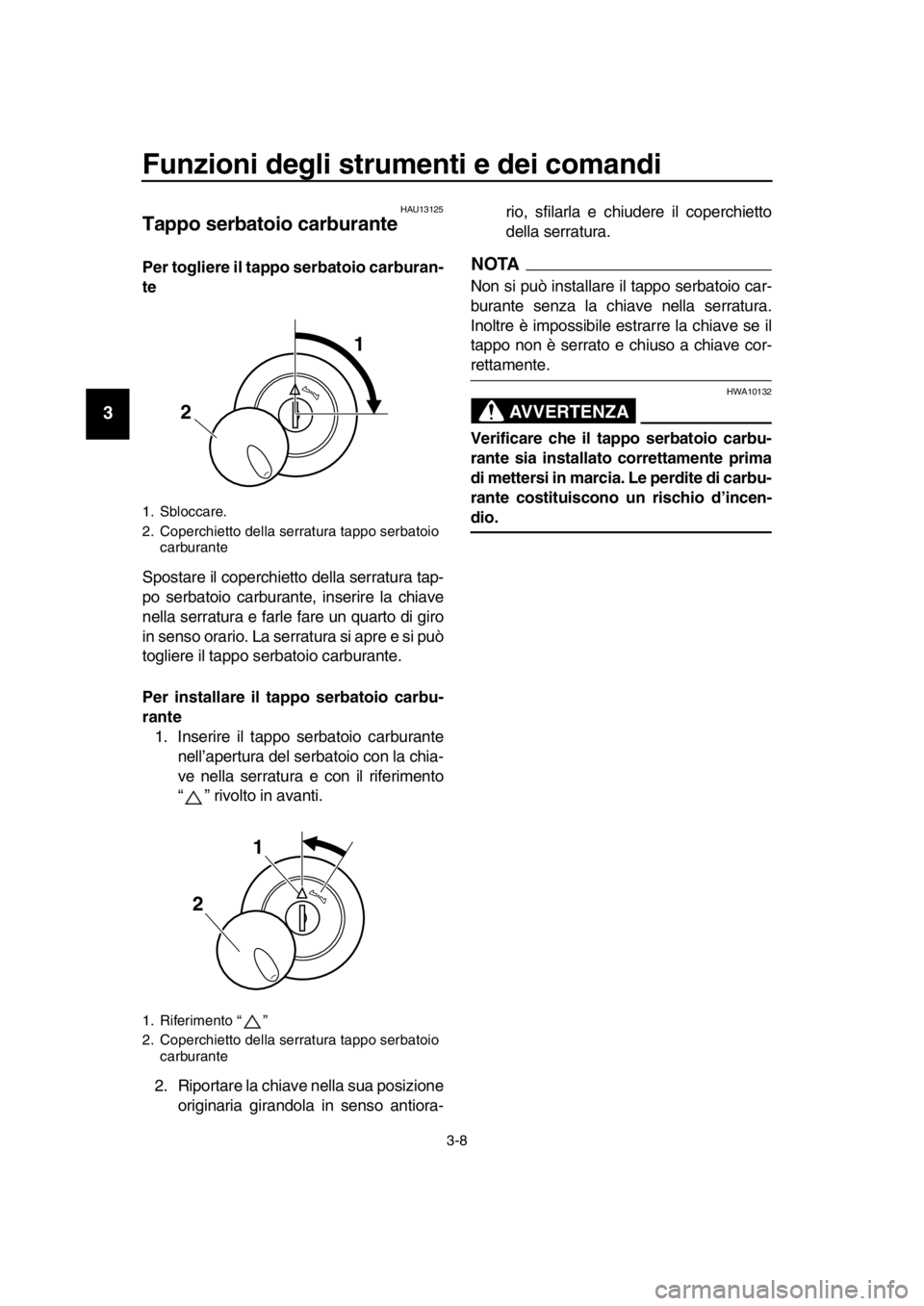

Tappo serbatoio carburante
Per togliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura tap-
po serbatoio carburante, inserire la chiave
nella serratura e farle fare un quarto di giro
in senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per installare il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il riferimento
“ ” rivolto in avanti.
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora- rio, sfilarla e chiudere il coperchietto
della serratura.NOTA
Non si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10132
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le perdite di carbu-
rante costituiscono un rischio d’incen-
dio.1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio
carburante
1. Riferimento “ ”
2. Coperchietto della serratura tappo serbatoio carburante
2
1
1
2
2RD-9-H1.book 8 ページ ２０１５年９月４日　金曜日　午前１１時４６分

Funzioni degli strumenti e dei comandi
3-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14

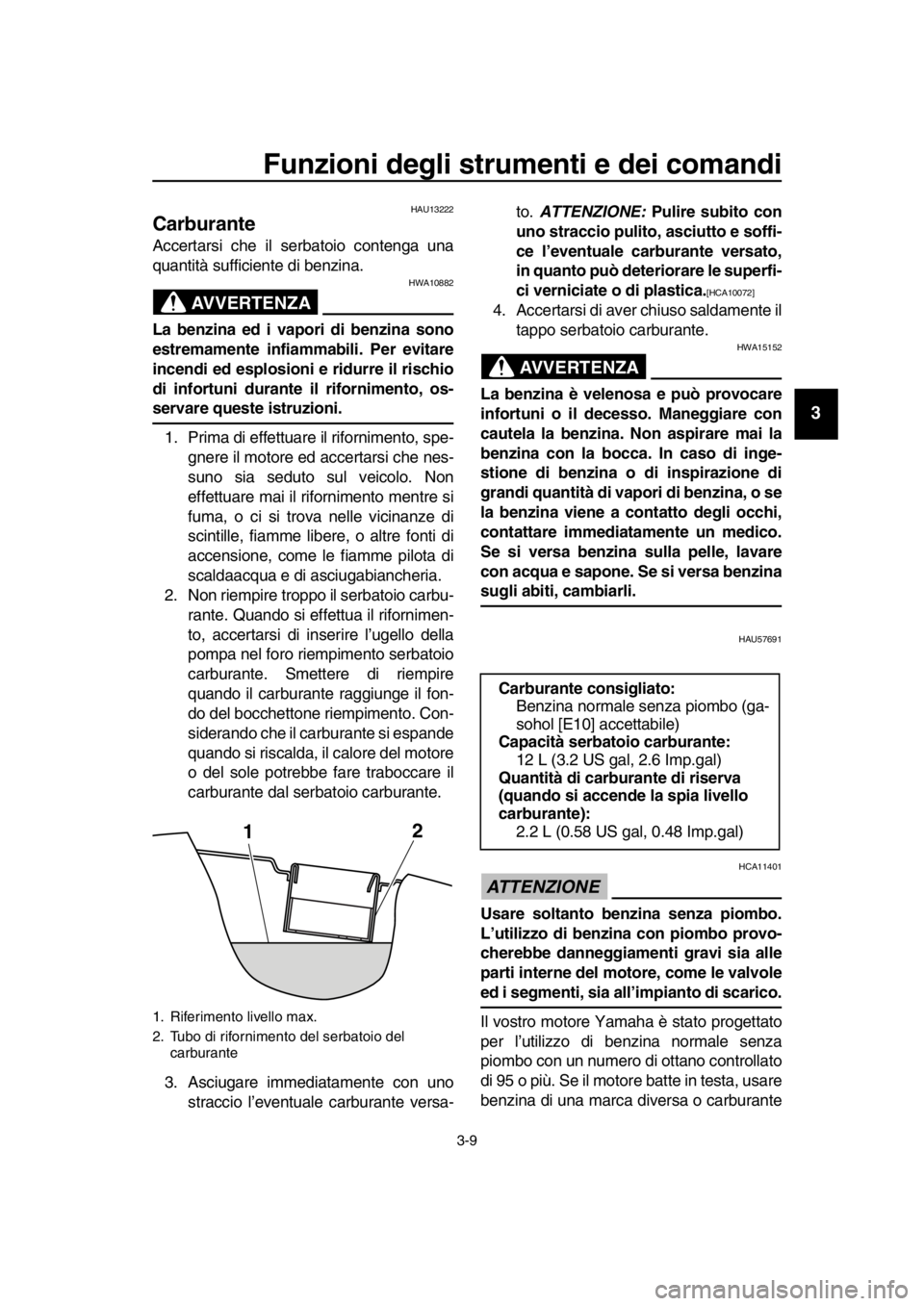

HAU13222
