2016 YAMAHA SR400 Instructieboekje (in Dutch)

Werking van de bedieningselementen en instrumenten
3-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ten en dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11486Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Als dit zich voordoet, vraag dan
een Yamaha-dealer de machine te contro-
leren.
Het elektrisch circui t voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11631
Snelheidsmeterunit
De snelheidsmeterunit is voorzien van een
snelheidsmeter, een kilometerteller en een
ritteller. De snelheidsmeter toont de actuele
rijsnelheid. De kilometerteller toont de totale
afgelegde afstand. De ritteller toont de af-
stand afgelegd sinds de teller het laatst via
de terugstelknop werd teruggesteld op nul.
De ritteller kan worden gebruikt om de af-
stand te schatten die met een volle brand-
stoftank kan worden afgelegd. Deze
informatie stelt u in staat de volgende tank-
stops te plannen.
1. Terugstelknop
2. Snelheidsmeter
3. Kilometerteller
4. Ritteller
123 4
2RD-9-D1.book 3 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU11882

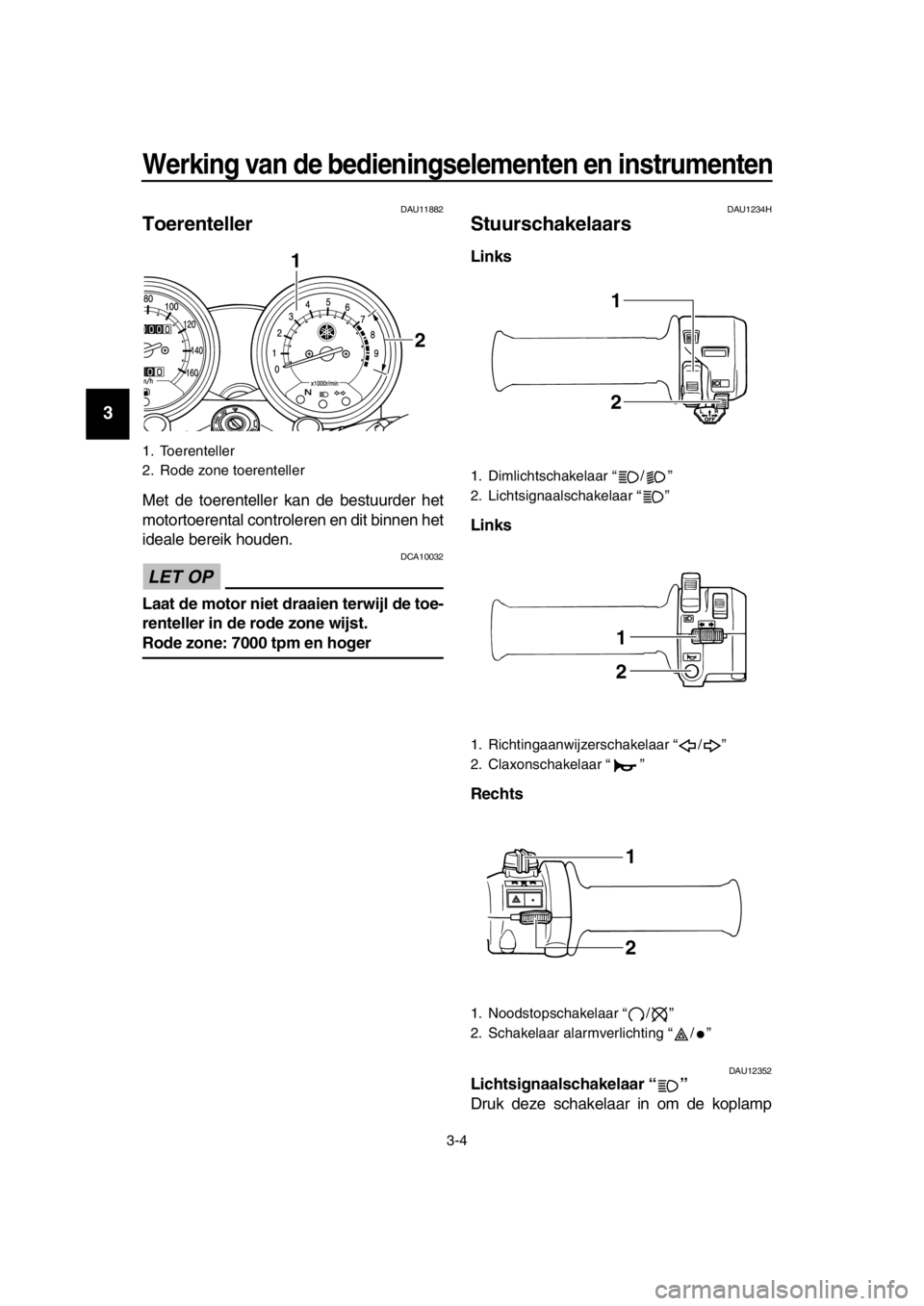

Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen het
ideale bereik houden.
LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 7000 tpm en hoger
DAU1234H
Stuurschakelaars
Links
Links
Rechts
DAU12352Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
1. Toerenteller
2. Rode zone toerenteller
1
2
1. Dimlichtschakelaar “ / ”
2. Lichtsignaalschakelaar “ ”
1. Richtingaanwijzerschakelaar “ / ”
2. Claxonschakelaar “ ”
1. Noodstopschakelaar “ / ”
2. Schakelaar alarmverlichting “ / ”
1
2
1
2
1
2
2RD-9-D1.book 4 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
een lichtsignaal te laten afgeven.
OPMERKING
Als de dimlichtschakelaar is ingesteld op
“ ”, heeft de lichtsignaalschakelaar geen
effect.
DAU12401Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12461Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richting-
aanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12501Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12661Noodstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om de
motor direct uit te schakelen in een noodge-
val, zoals wanneer de machine omslaat of
als de gaskabel blijft hangen.
DAU12735Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet draait
omdat hierdoor de accu kan ontladen.
2RD-9-D1.book 5 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU12822

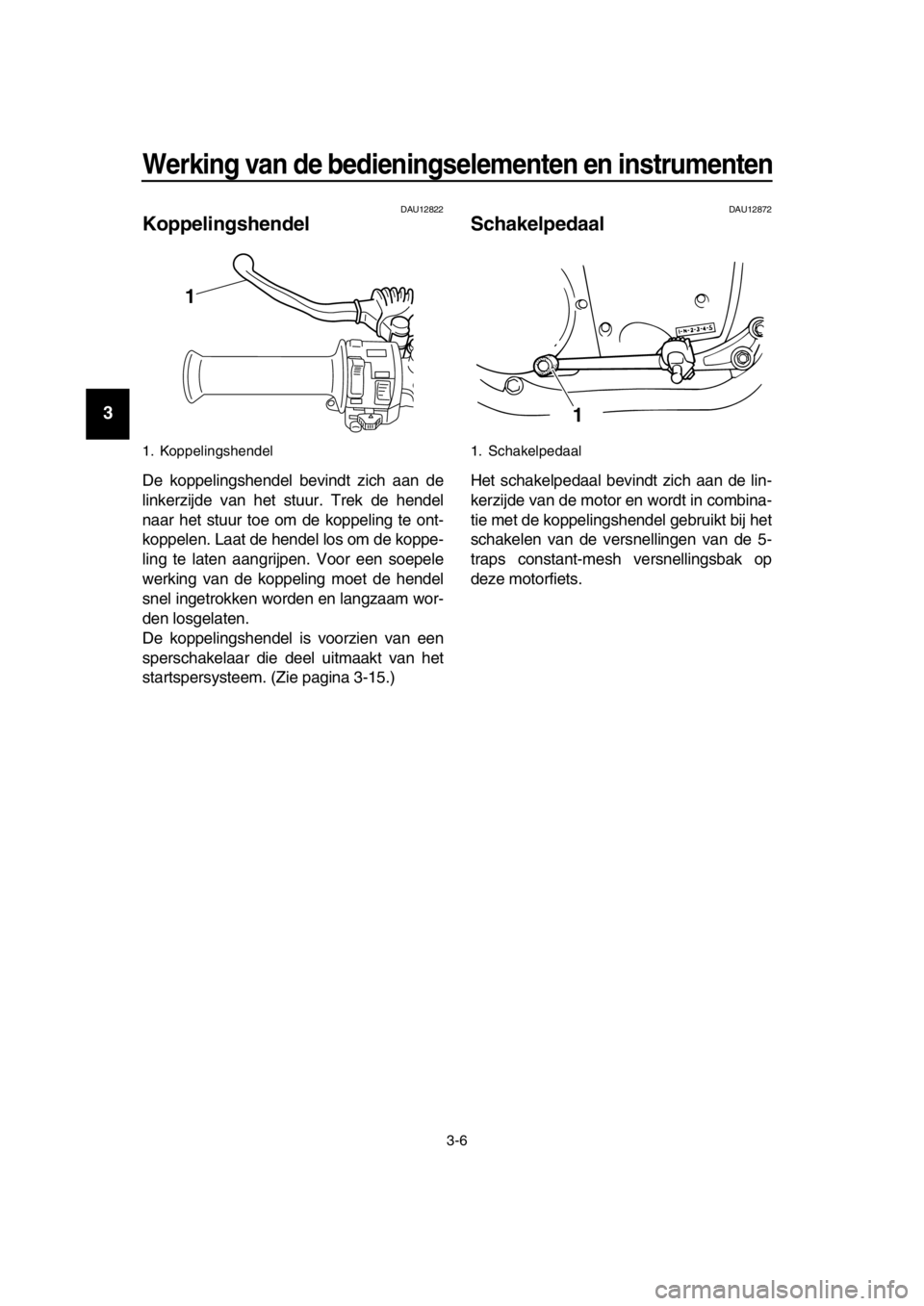

Koppelingshendel
De koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-15.)
DAU12872
Schakelpedaal
Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
1
1. Schakelpedaal
1
2RD-9-D1.book 6 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU12892

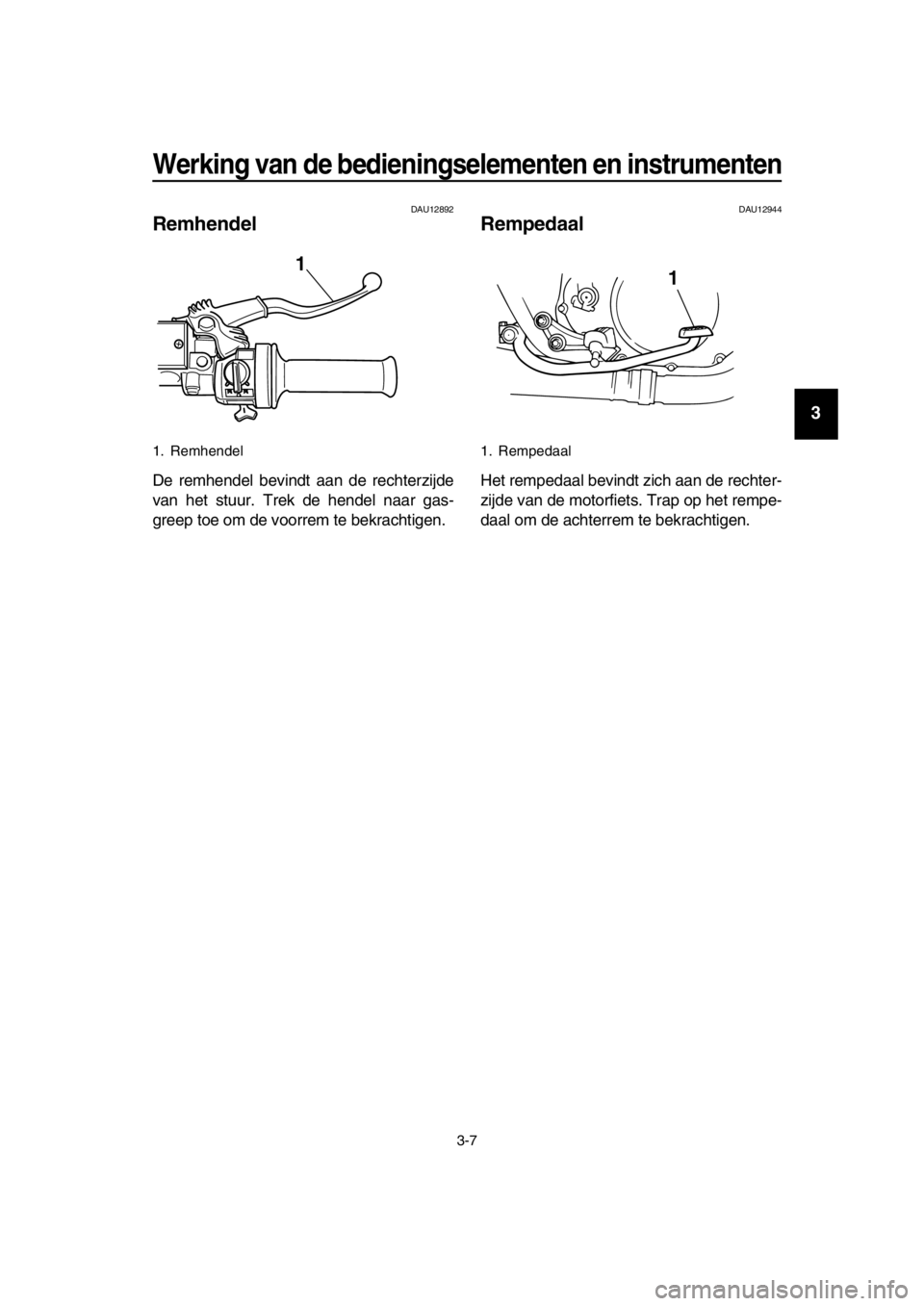

Remhendel
De remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12944
Rempedaal
Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Remhendel
1
1. Rempedaal
1
2RD-9-D1.book 7 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU13125

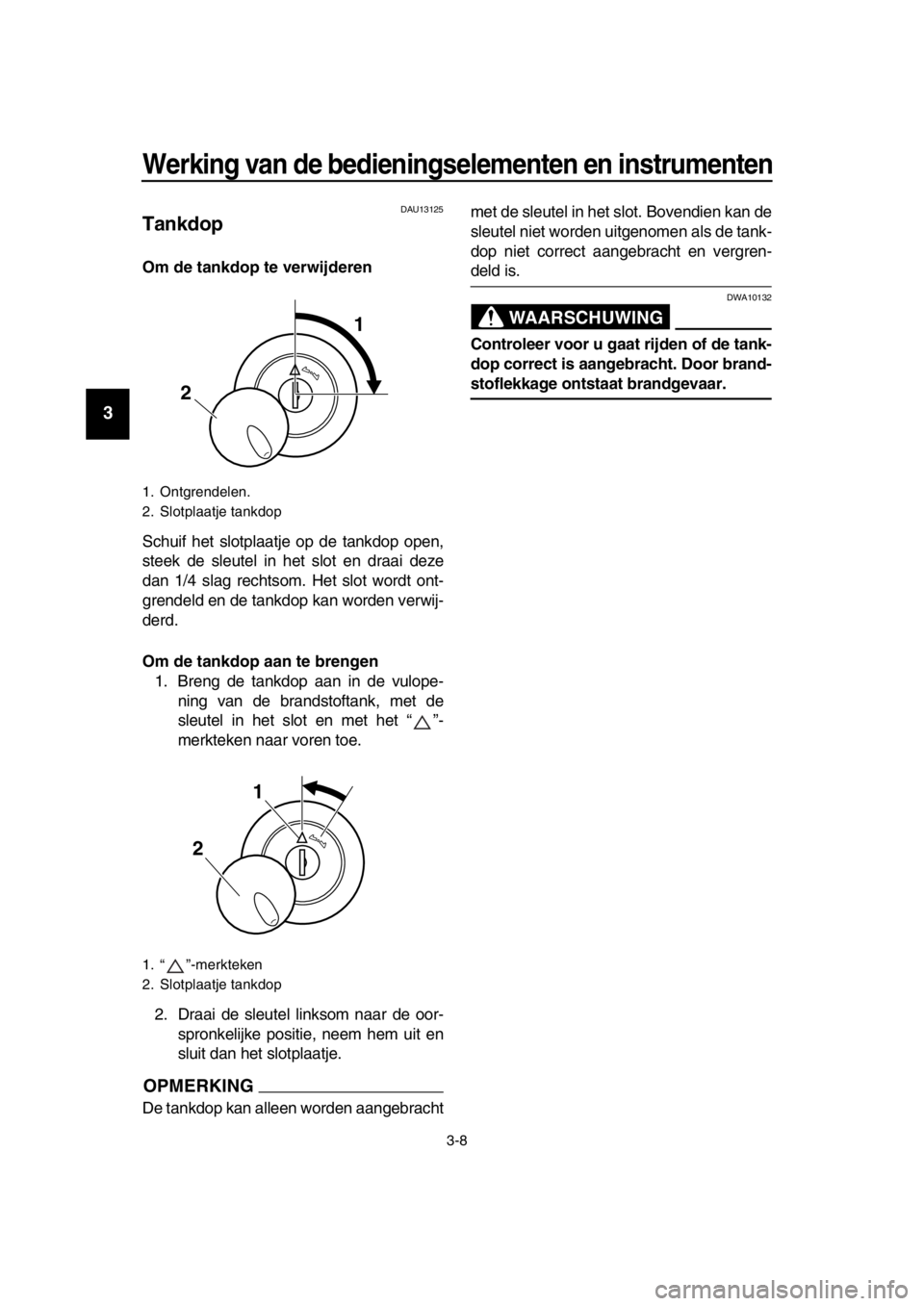

Tankdop
Om de tankdop te verwijderen
Schuif het slotplaatje op de tankdop open,
steek de sleutel in het slot en draai deze
dan 1/4 slag rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden verwij-
derd.
Om de tankdop aan te brengen 1. Breng de tankdop aan in de vulope-
ning van de brandstoftank, met de
sleutel in het slot en met het “ ”-
merkteken naar voren toe.
2. Draai de sleutel linksom naar de oor- spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING
De tankdop kan alleen worden aangebracht met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct aangebracht en vergren-
deld is.
WAARSCHUWING
DWA10132
Controleer voor u gaat rijden of de tank-
dop correct is aangebracht. Door brand-
stoflekkage ontstaat brandgevaar.
1. Ontgrendelen.
2. Slotplaatje tankdop
1. “ ”-merkteken
2. Slotplaatje tankdop
2
1
1
2
2RD-9-D1.book 8 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU13222

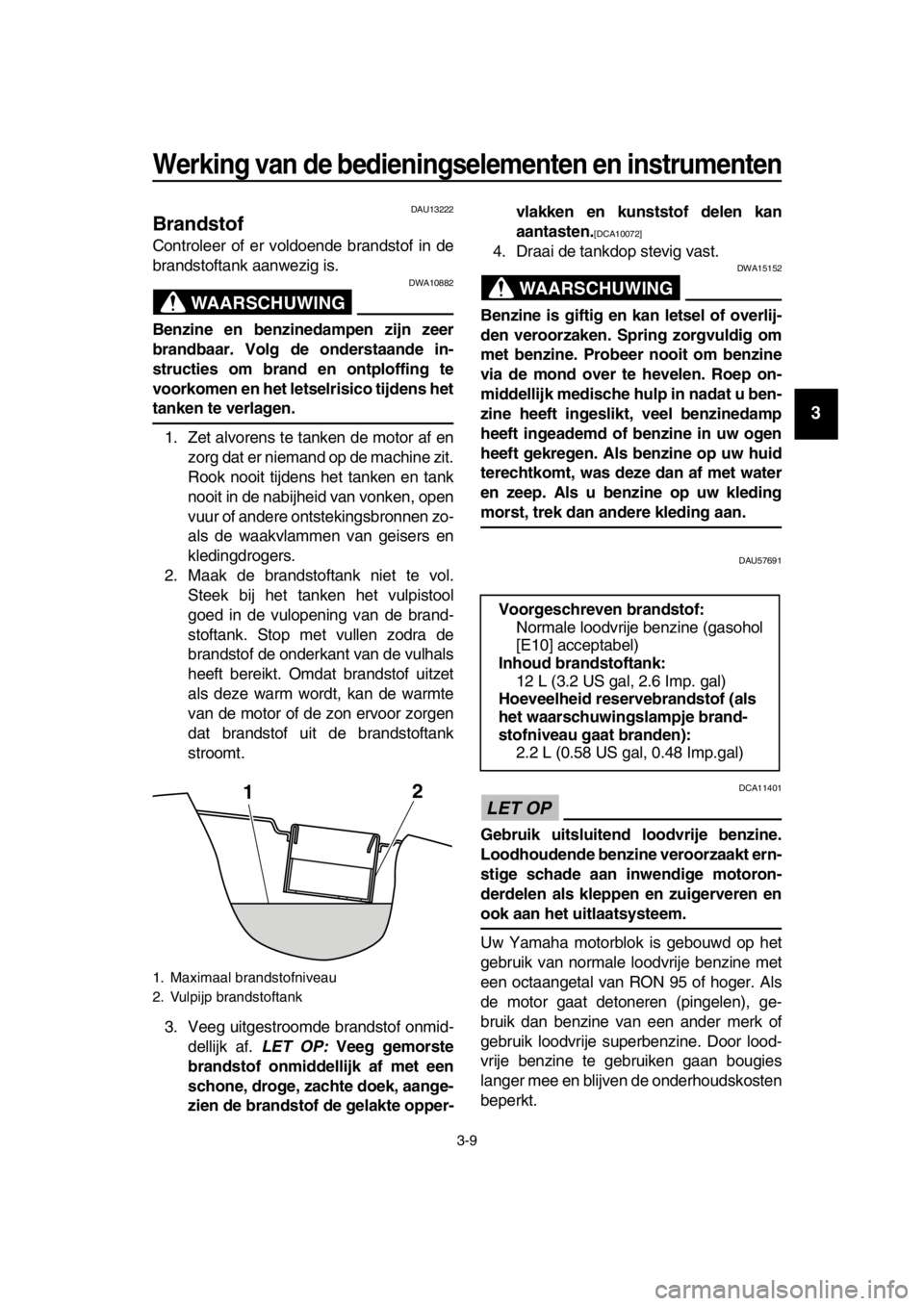

Brandstof
Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen. 1. Zet alvorens te tanken de motor af en zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere onts tekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol. Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
3. Veeg uitgestroomde brandstof onmid- dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper- vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU57691
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren en
ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
1. Maximaal brandstofniveau
2. Vulpijp brandstoftank
1
2
Voorgeschreven brandstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
12 L (3.2 US gal, 2.6 Imp. gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brand-
stofniveau gaat branden): 2.2 L (0.58 US gal, 0.48 Imp.gal)
2RD-9-D1.book 9 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol. Gas-
ohol met ethanol kan worden gebruikt, mits
het ethanolgehalte niet hoger is dan 10%
(E10). Gasohol met methanol wordt niet
aangeraden door Yamaha aangezien deze
schade kan toebrengen aan het brandstof-
systeem of problemen kan opleveren met
de voertuigprestaties.DAU39453

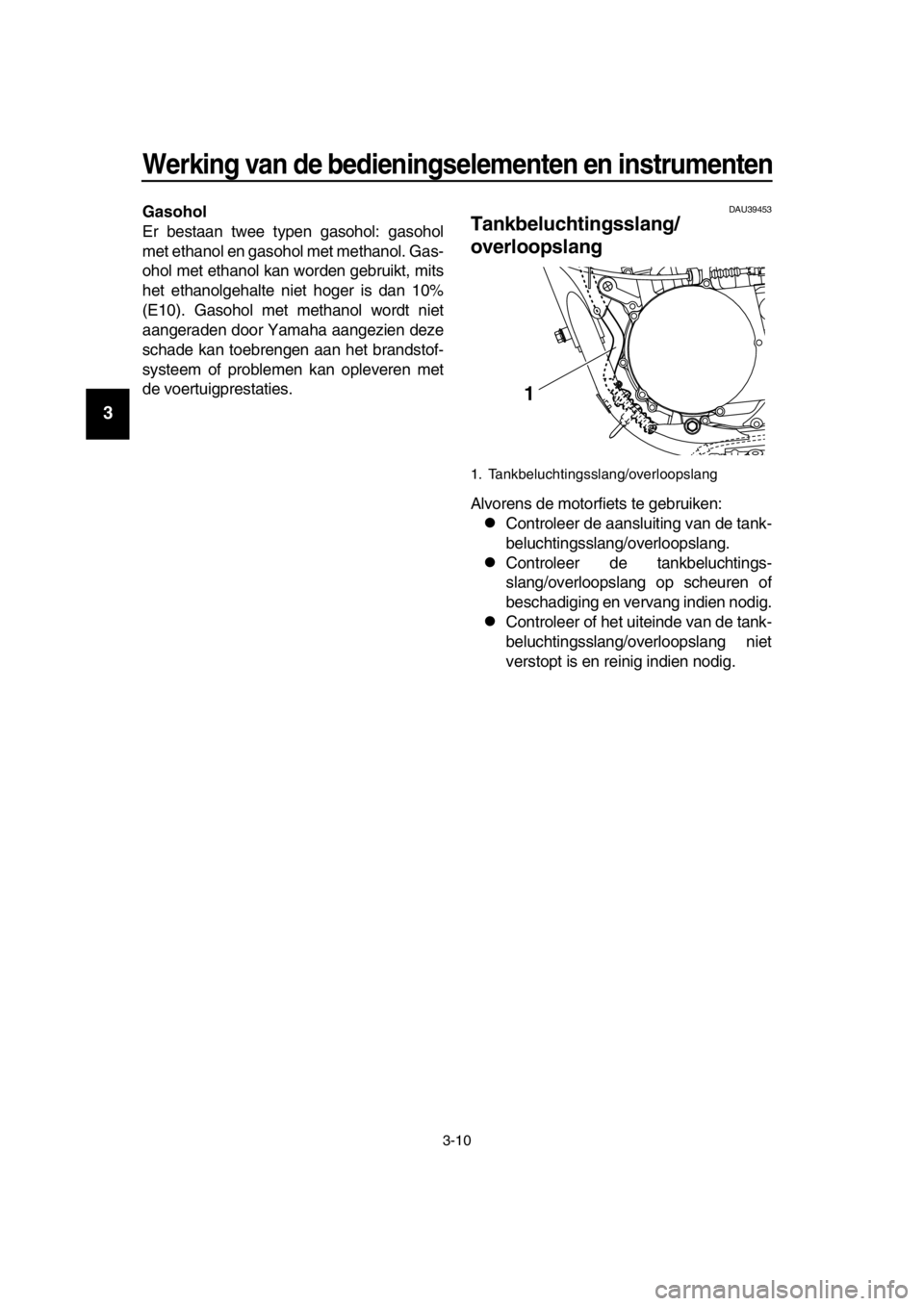

Tankbeluchtingsslang/
overloopslang
Alvorens de motorfiets te gebruiken:
Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.
Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien nodig.
Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.
1. Tankbeluchtings slang/overloopslang
1
