Veiligheidsinformatie
1-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
Laat de motor niet draaien in slecht ge-
ventileerde of deels afgesloten ruimtes
zoals schuren of garages.
Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
motor verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw motor, om zo mogelijke onge-
vallen te vermijden. Pas extra op wanneer u
op een motor rijdt die beladen is of waaraan
accessoires zijn gemonteerd. Hieronder
volgen naast de informatie over accessoi-
res enkele richtlijnen voor het beladen van
uw motorfiets:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Rijden met een te zwaar belaste machine
kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:
Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk liggen
en zo dicht mogelijk bij de motor. Be-
vestig zware goederen zo dicht moge-
lijk bij het midden van de machine en
verdeel het gewicht zo gelijkmatig mo-
gelijk over beide zijden om onbalans of
instabiliteit te minimaliseren.
Als gewicht gaat schuiven kan zich een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
motor zijn bevestigd. Controleer de be-
vestigingspunten voor accessoires en
bagage regelmatig.
Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
Bevestig nooit omvangrijke of zware goederen aan het stuur, de voor-
vork of het voorwielspatbord. Der-
gelijke voorwerpen, inclusief
bagage als slaapzakken, plunjezak-
ken of tenten, kunnen een instabiel
weggedrag of een te trage reactie
op het stuur veroorzaken.
Deze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machine
vormt een belangrijke beslissing. Originele
Yamaha accessoires, die alleen verkrijg-
baar zijn bij de Yamaha dealer, zijn door
Yamaha ontwikkeld, getest en goedge-
keurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha accessoi-
res die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als dez e zijn verkocht en ge-
ïnstalleerd door een Yamaha dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten ve rkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
Maximale belasting:
150 kg (331 lb)
2RD-9-D1.book 3 ページ ２０１５年９月９日　水曜日　午後２時５６分

Veiligheidsinformatie
1-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt. Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrisc
he storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet ge schikt. Zie pagina 6-16
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt vervoe-
ren.
Verwijder alle loszittende voorwerpen
van de motorfiets.
Controleer of de brandstofkraan (in-
dien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.
Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
2RD-9-D1.book 4 ページ ２０１５年９月９日　水曜日　午後２時５６分

Veiligheidsinformatie
1-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak ver-
oorzaken.
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
2RD-9-D1.book 5 ページ ２０１５年９月９日　水曜日　午後２時５６分

2-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Beschrijving
DAU63371

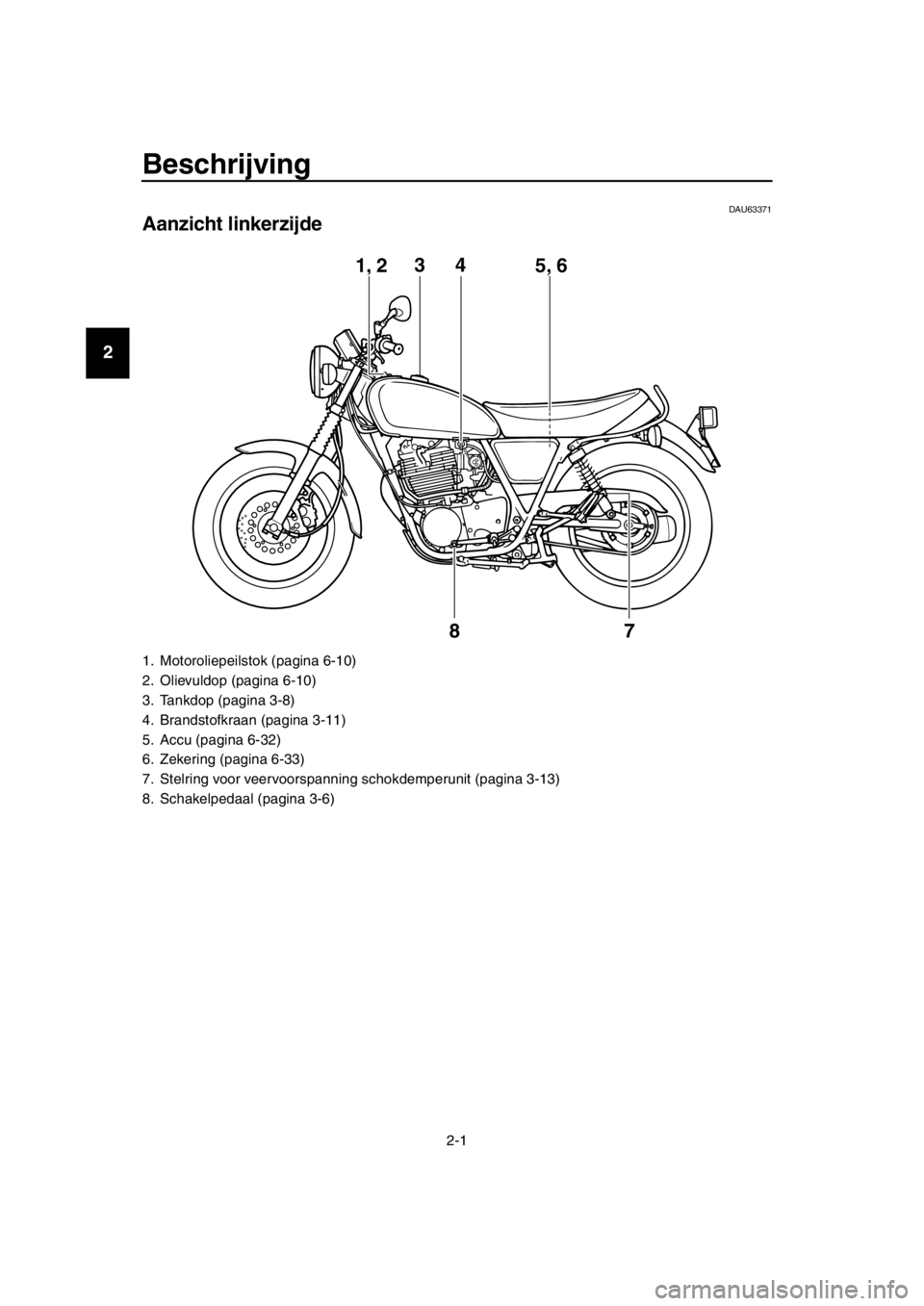

Aanzicht linkerzijde
1. Motoroliepeilstok (pagina 6-10)
2. Olievuldop (pagina 6-10)
3. Tankdop (pagina 3-8)
4. Brandstofkraan (pagina 3-11)
5. Accu (pagina 6-32)
6. Zekering (pagina 6-33)
7. Stelring voor veervoorspanni ng schokdemperunit (pagina 3-13)
8. Schakelpedaal (pagina 3-6)
1, 2 4
5, 63
7
8
2RD-9-D1.book 1 ページ ２０１５年９月９日　水曜日　午後２時５６分

Beschrijving
2-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU63391
Aanzicht rechterzijde
1. Luchtfilterelement (pagina 6-14)
2. Kickstarter (pagina 3-12)
3. Kickindicator (pagina 5-2)
4. Koplamp (pagina 6-35)
5. Rempedaal (pagina 3-7)
6. Boordgereedschapsset (pagina 6-2)
7. Stelring voor veervoorspanning schokdemperunit (pagina 3-13)
12
4
563
7
2RD-9-D1.book 2 ページ ２０１５年９月９日　水曜日　午後２時５６分

Beschrijving
2-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU63401

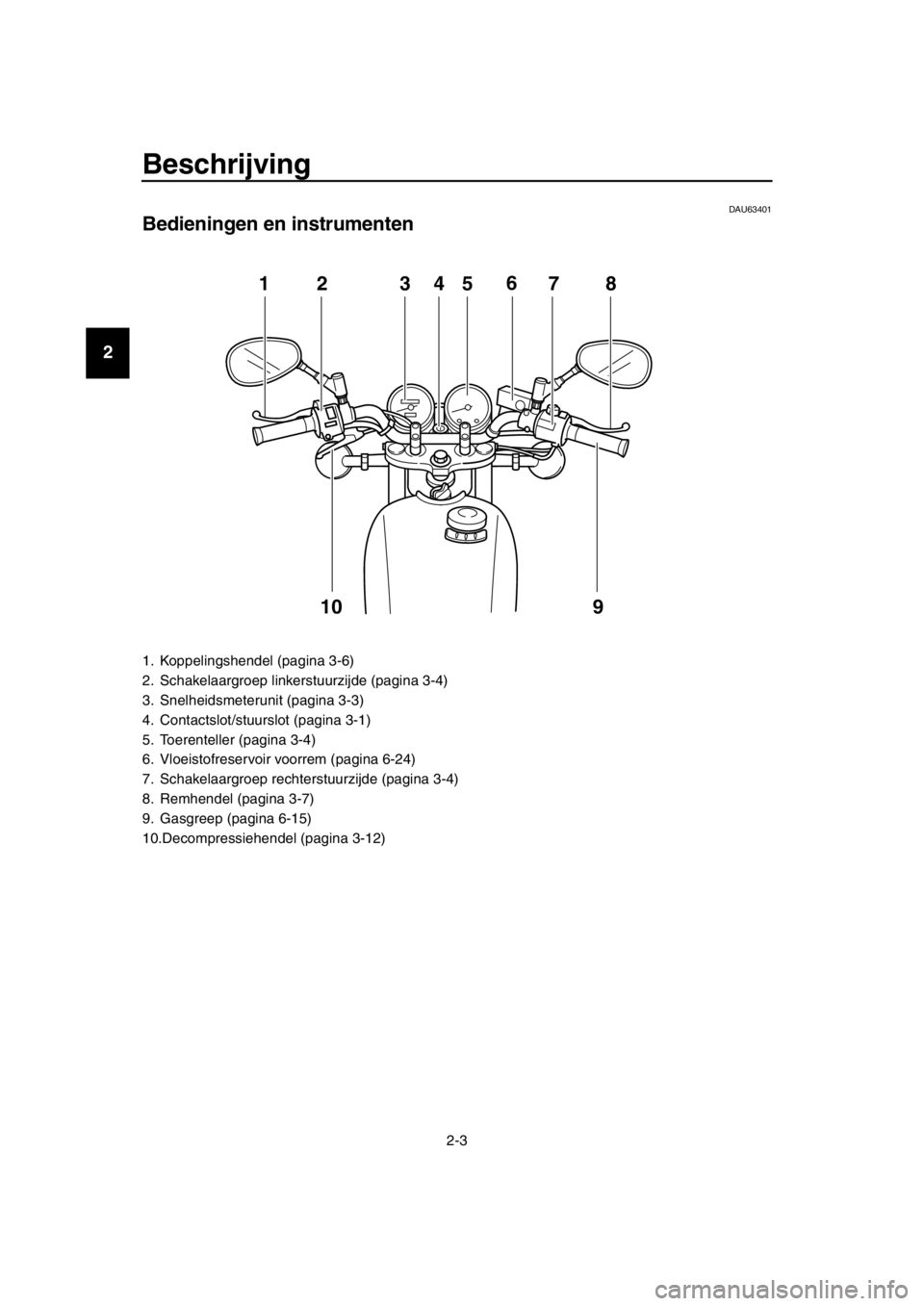

Bedieningen en instrumenten
1. Koppelingshendel (pagina 3-6)
2. Schakelaargroep linker stuurzijde (pagina 3-4)
3. Snelheidsmeterunit (pagina 3-3)
4. Contactslot/stuurslot (pagina 3-1)
5. Toerenteller (pagina 3-4)
6. Vloeistofreservoir voorrem (pagina 6-24)
7. Schakelaargroep rechters tuurzijde (pagina 3-4)
8. Remhendel (pagina 3-7)
9. Gasgreep (pagina 6-15)
10.Decompressiehendel (pagina 3-12)
12 345 78
9
6
10
2RD-9-D1.book 3 ページ ２０１５年９月９日　水曜日　午後２時５６分

3-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Werking van de bedienings elementen en instrumenten
DAU10462

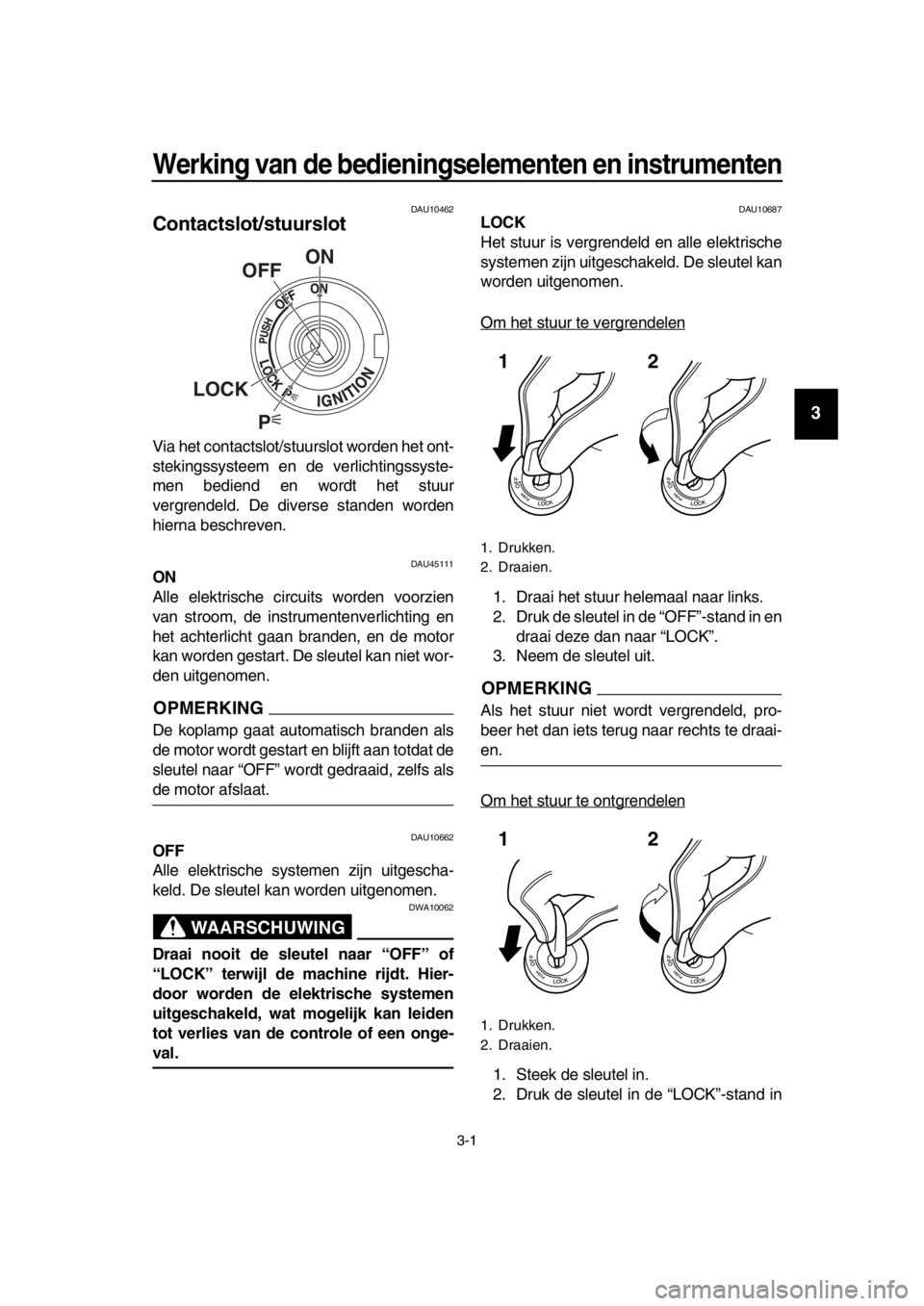

Contactslot/stuurslot
Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.
DAU45111ON
Alle elektrische circ uits worden voorzien
van stroom, de instrumentenverlichting en
het achterlicht gaan branden, en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKING
De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs als
de motor afslaat.
DAU10662OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10687LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
Om het stuur te ontgrendelen
1. Steek de sleutel in.
2. Druk de sleutel in de “LOCK”-stand in
P
ON
OFF
LOCK
1. Drukken.
2. Draaien.
1. Drukken.
2. Draaien.
12
12
2RD-9-D1.book 1 ページ ２０１５年９月９日　水曜日　午後２時５６分

Werking van de bedieningselementen en instrumenten
3-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
en draai deze dan naar “OFF”.
DAU59680 (Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP
DCA20760
Als u de alarmverlichting of de richting-
aanwijzers langdurig gebruikt, kan dit de
accu ontladen.
DAU49398
Controlelampjes en
waarschuwingslampjes
DAU11022Controlelampje richtingaanwijzers
“”
Dit controlelampje knippert wanneer een
richtingaanwijzer knippert.
DAU11061Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11354Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 2.2 L (0.58 US gal, 0.48 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-

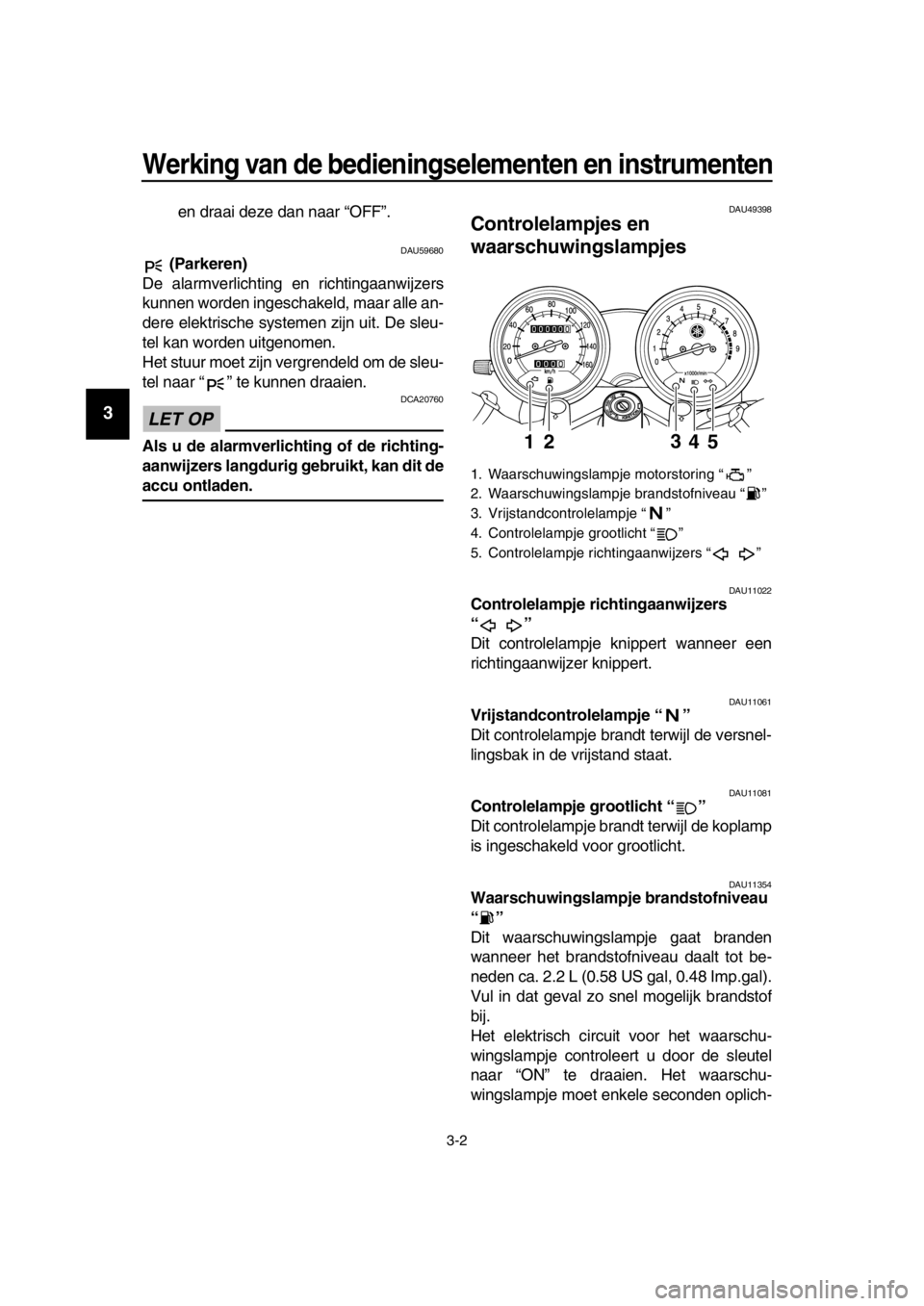

1. Waarschuwingslampje motorstoring “ ”
2. Waarschuwingslampje brandstofniveau “ ”
3. Vrijstandcontrolelampje “ ”
4. Controlelampje grootlicht “ ”
5. Controlelampje richtingaanwijzers “ ”
4
2
153
2RD-9-D1.book 2 ページ ２０１５年９月９日　水曜日　午後２時５６分
