2016 TOYOTA YARIS HATCHBACK Instruksjoner for bruk (in Norwegian)

3837-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NOn
Blinklys på siden
Trykk inn speilet.
Fjern speilet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres
skader.
Ta ut pæresokkelen.
Ta ut lyspæren.
1
2
3
4
YARIS F_OM_Europe_OM52G04NO.book Page 383 Friday, April 29, 2016 10:48 AM

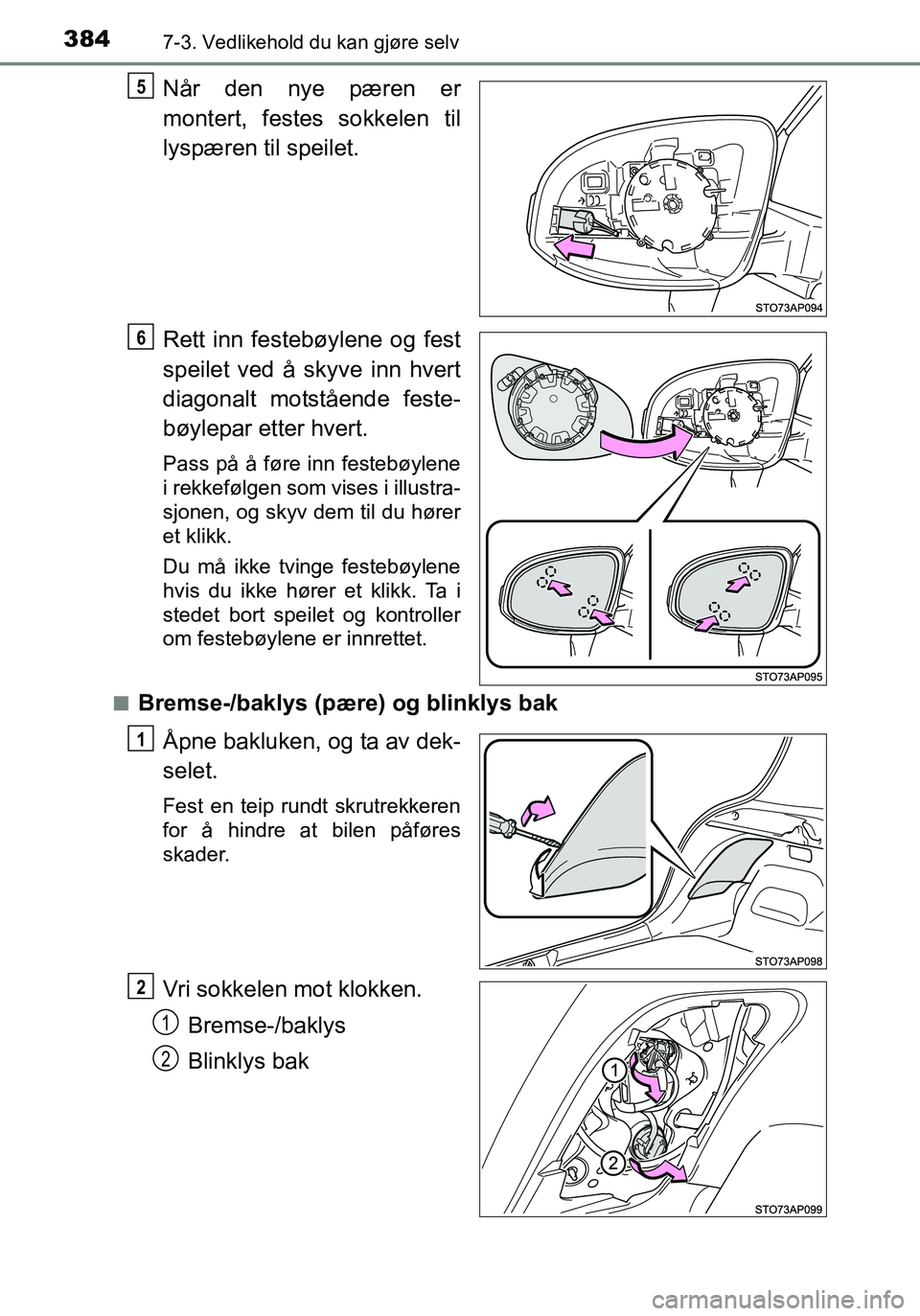

3847-3. Vedlikehold du kan gjøre selv
OM52G04NO
Når den nye pæren er
montert, festes sokkelen til
lyspæren til speilet.
Rett inn festebøylene og fest
speilet ved å skyve inn hvert
diagonalt motstående feste-
bøylepar etter hvert.
Pass på å føre inn festebøylene
i rekkefølgen som vises i illustra-
sjonen, og skyv dem til du hører
et klikk.
Du må ikke tvinge festebøylene
hvis du ikke hører et klikk. Ta i
stedet bort speilet og kontroller
om festebøylene er innrettet.
n
Bremse-/baklys (pære) og blinklys bak Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres
skader.
Vri sokkelen mot klokken.Bremse-/baklys
Blinklys bak
5
6
1
2
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 384 Friday, April 29, 2016 10:48 AM

3857-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
Ta ut lyspæren.Bremse-/baklys
Blinklys bak
Sett i den nye pæren. Bremse-/baklys
Blinklys bak
Vri og fest pæresokkelen. Bremse-/baklys
Blinklys bak
Sett på dekselet. Tilpass dekselkrokene til
sporene.
Trykk på dekselet til det
festes.3
1
2
4
1
2
5
1
2
6
1
2
YARIS F_OM_Europe_OM52G04NO.book Page 385 Friday, April 29, 2016 10:48 AM

3867-3. Vedlikehold du kan gjøre selv
OM52G04NOn
Skiltlys
Ta av dekselet.
Plasser en skrutrekker med
egnet størrelse i hullet på
dekselet og heft av dekselet
som vist i illustrasjonen.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres
skader.
Ta ut lyspæren.
Sett i den nye pæren.
Sett på dekselet.
Sett en skrutrekker av egnet
størrelse inn i et av hullene og
skyv den til du hører en
klikkelyd. Gjenta for det andre
hullet.
1
2
3
4
YARIS F_OM_Europe_OM52G04NO.book Page 386 Friday, April 29, 2016 10:48 AM

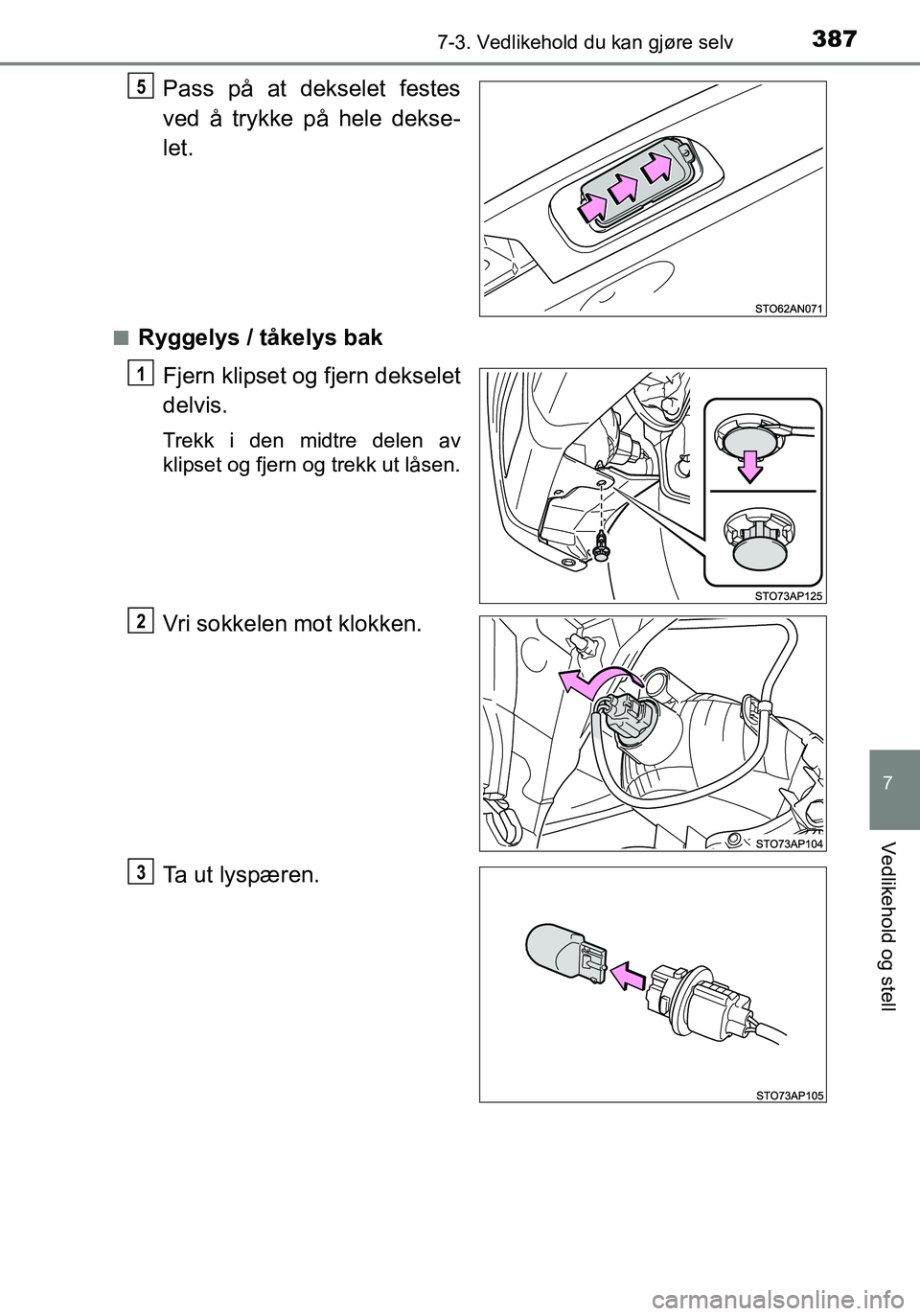

3877-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
Pass på at dekselet festes
ved å trykke på hele dekse-
let.
nRyggelys / tåkelys bakFjern klipset og fjern dekselet
delvis.
Trekk i den midtre delen av
klipset og fjern og trekk ut låsen.
Vri sokkelen mot klokken.
Ta ut lyspæren.
5
1
2
3
YARIS F_OM_Europe_OM52G04NO.book Page 387 Friday, April 29, 2016 10:48 AM

3887-3. Vedlikehold du kan gjøre selv
OM52G04NO
Fest klipset igjen etter at
pæren er byttet.
Fest klipset ved å sette det inn
og trykke på midten av klipset.
n
Skifte følgende pærer
Hvis noen av lysene oppført nedenf or har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
l Parklys foran og kjørelys (lysdiode)
l Bremse-/baklys (lysdiode)
l Høytmontert bremselys
nLysdioder
Parklys foran og kjørelys (lysdiode) , bremse-/baklys (lysdiode) og det
høytmonterte bremselyset består av mange lysdioder. Hvis en av lysdiodene
ikke fungerer, tar du bilen til en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans, for å få skiftet lyset.
Hvis én eller flere lysdioder i et bremselys slutter å fungere, kan det hende
bilen ikke tilfredsstiller kravene i lokale, gjeldende lover (ECE).
n Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans, for mer detaljert informasjon i situasjonene nevnt nedenfor:
lStore dråper vann samler seg på innsiden av linsen.
l Vann samler seg opp inne i frontlysene.
n Skifte lyspærer
S. 372
4
YARIS F_OM_Europe_OM52G04NO.book Page 388 Friday, April 29, 2016 10:48 AM

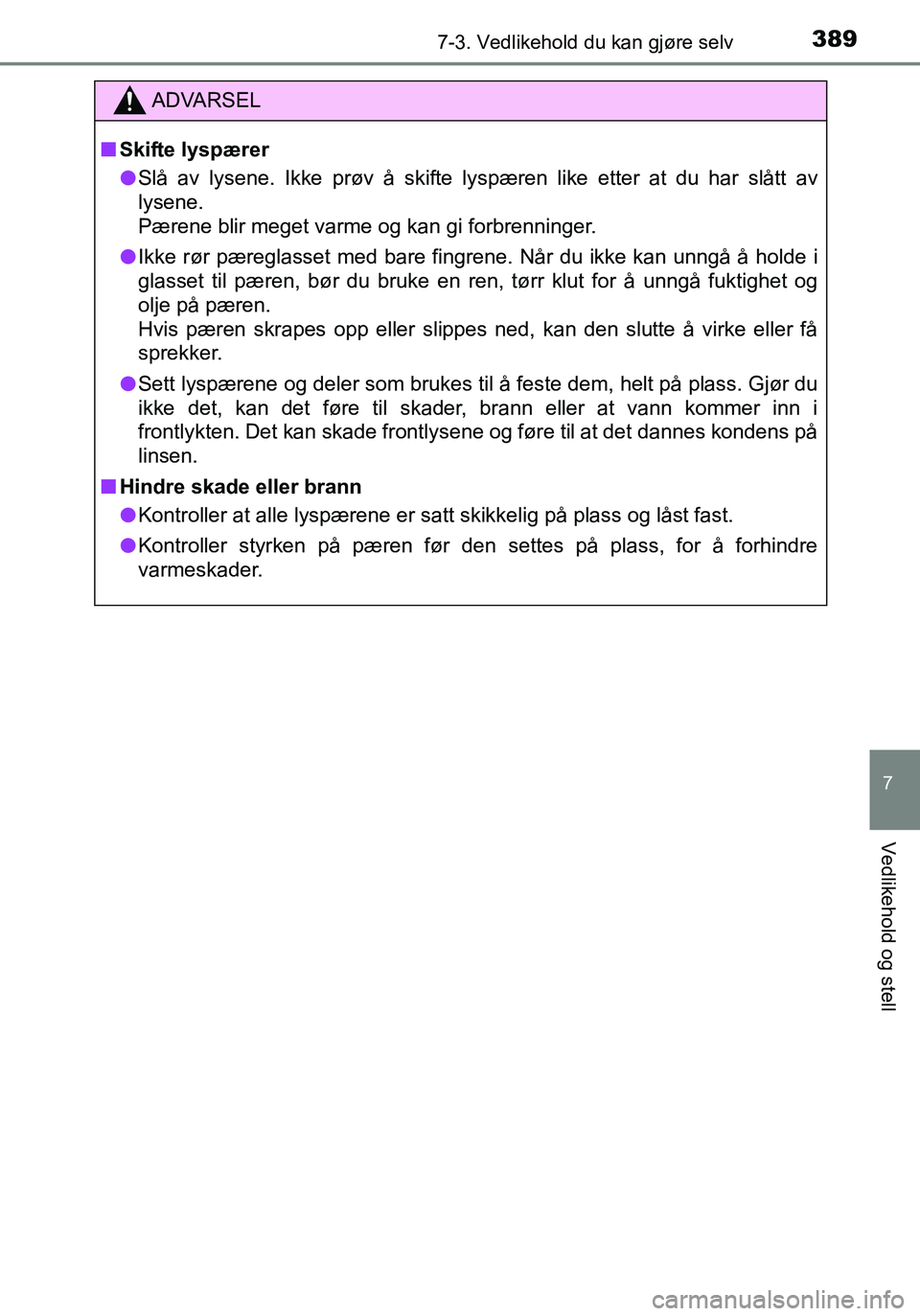

3897-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G04NO
ADVARSEL
nSkifte lyspærer
l Slå av lysene. Ikke prøv å skifte lyspæren like etter at du har slått av
lysene.
Pærene blir meget varme og kan gi forbrenninger.
l Ikke rør pæreglasset med bare fingrene. Når du ikke kan unngå å holde i
glasset til pæren, bør du bruke en ren, tørr klut for å unng\
å fuktighet og
olje på pæren.
Hvis pæren skrapes opp eller slippes ned, kan den slutte å virke eller få
sprekker.
l Sett lyspærene og deler som brukes til å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann eller at vann kommer inn i
frontlykten. Det kan skade frontlysene og føre til at det dannes kondens på
linsen.
n Hindre skade eller brann
l Kontroller at alle lyspærene er satt skikkelig på plass og låst fast.
l Kontroller styrken på pæren før den settes på plass, for å forhindre
varmeskader.
YARIS F_OM_Europe_OM52G04NO.book Page 389 Friday, April 29, 2016 10:48 AM

3907-3. Vedlikehold du kan gjøre selv
OM52G04NO
YARIS F_OM_Europe_OM52G04NO.book Page 390 Friday, April 29, 2016 10:48 AM
